Конструкция генератора Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

Ниже приведено описание конструкции генератора Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующего механизма.

Генератор Лада Гранта (ВАЗ 2190)

Генератор:

1 – шкив;

2 – передняя крышка;

3 – задняя крышка;

4 – стяжной болт;

5 – кожух;

6 – вывод «В+»;

7 – разъем «L».

Генератор – синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения. Максимальный отдаваемый ток генератора 85 А при напряжении 14 В и оборотах ротора 6000 мин-1.
Ротор генератора приводится во вращение от коленчатого вала двигателя поликлиновым ремнем. На двигателе нет устройства для натяжения ремня привода генератора, поэтому ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется.
Статор и крышки генератора стянуты четырьмя болтами. Задняя часть генератора закрыта пластмассовым кожухом.
Вал ротора вращается в двух шариковых подшипниках, установленных в крышках. Подшипники закрытого типа. Смазка, заложенная в них на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и установлен в пластмассовой втулке задней крышки. Передний подшипник установлен в передней крышке генератора с небольшим натягом, на валу ротора посадка подшипника скользящая.
В статоре генератора расположены трехфазные обмотки. Концы фазных обмоток соединены с выпрямительным блоком, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных». Диоды запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью («положительные» и «отрицательные» – на разных пластинах). Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).
Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Щеткодержатель с регулятором напряжения генератора Лада Гранта (ВАЗ 2190)

Щеткодержатель с регулятором напряжения:

1 – вывод "массы";

2 – щетки;

3 – корпус щеткодержателя;

4 – вывод "+";

5 – регулятор напряжения;

6 – разъем «L».

Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора (под пластмассовым кожухом).
Регулятор напряжения поддерживает напряжение бортовой сети автомобиля в заданных пределах независимо от оборотов двигателя и электрической нагрузки, за счет изменения силы тока (магнитного потока) в обмотке ротора генератора. Регулятор напряжения – неразборный узел, при выходе из строя его заменяют в сборе со щеткодержателем.
Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор.
При включении зажигания напряжение к обмотке возбуждения генератора (выводы «L» генератора и «+» регулятора) подводится через цепь, включающую в себя сигнализатор в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.

Примечание:

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
При работе двигателя не рекомендуется отсоединять аккумуляторную батарею. Возникающие при этом скачки напряжения в бортовой сети могут повредить электронные компоненты автомобиля.

Генератор установлен на кронштейне, закрепленном на двигателе. Генератор крепится к кронштейну двумя болтами с гайками. Головка верхнего болта и гайка нижнего болта установлены в шестигранных углублениях кронштейна. В нижнем левом отверстии кронштейна под болт крепления генератора установлена распорная втулка, которая состоит из трех деталей: компенсирующей втулки, резиновой опоры и вкладыша втулки.

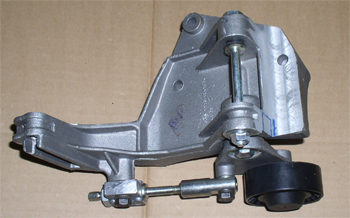

Кронштейн генератора с натяжным роликом ремня вспомогательных агрегатов Лада Гранта (ВАЗ 2190)

Кронштейн генератора с натяжным роликом ремня вспомогательных агрегатов
