Общая информация, снятие и установка датчика фаз Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Динамометрический ключ
  • Отвертка плоская средняя

Детали и расходники:

  • Датчик фаз (при необходимости)
  • Уплотнительное кольцо датчика фаз (при необходимости)
  • Моторное масло

Примечания:

Датчик фаз расположен на приливе головки цилиндров.

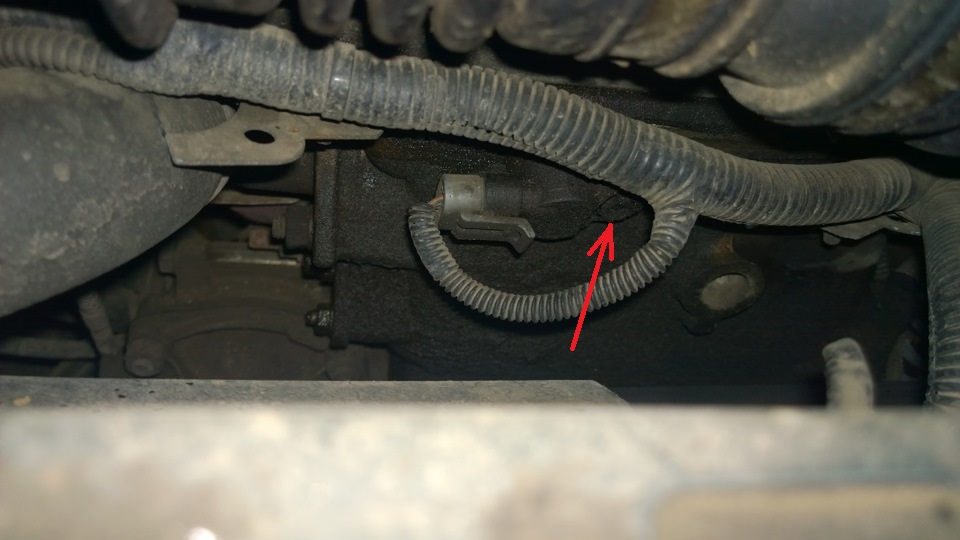

Размещение датчика положения распредвала (фаз) на двигателе Chevrolet Niva

Принцип работы датчика фаз

Принцип действия датчика основан на эффекте Холла. На звездочке распределительного вала есть специальный штифт. Когда штифт проходит напротив торца датчика, дат­чик выдает на контроллер импульс напряжения уровня “земли” (около 0 В), что соответствует положению поршня 1-го ци­линдра в такте сжатия.

Сигнал датчика фаз используется контроллером для орга­низации последовательного впрыска топлива в соответствии с порядком работы цилиндров двигателя.

При возникновении неисправности датчика фаз или его цепей контроллер заносит в свою память соответствующий код и включает сигнализатор.

Снятие датчика фаз

1. Отсоедините провод от клеммы "минус" от аккумуляторной батареи.

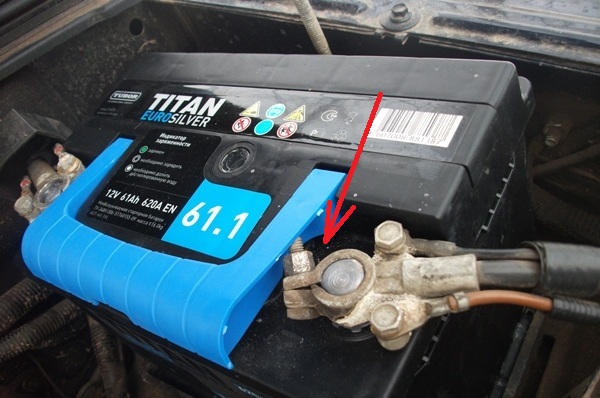

Размещение минусовой клеммы аккумуляторной батареи Chevrolet Niva

2. Для улучшения доступа к датчику, снимите декоративный кожух двигателя, как описано здесь.

3. При выключенном зажигании, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку от датчика фаз.

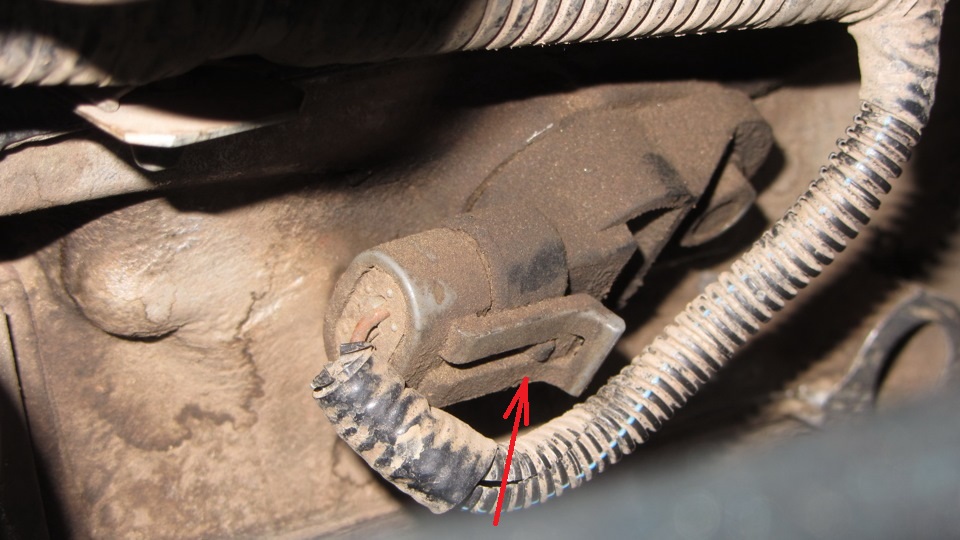

Размещение фиксатора колодки жгута проводов датчика фаз Chevrolet Niva

4. Головкой на 10 мм отверните болт крепления датчика к головке блока цилиндров.

Размещение болта крепления датчика фаз к головке блока цилиндров Chevrolet Niva

5. Выньте датчик из отверстия в головке блока.

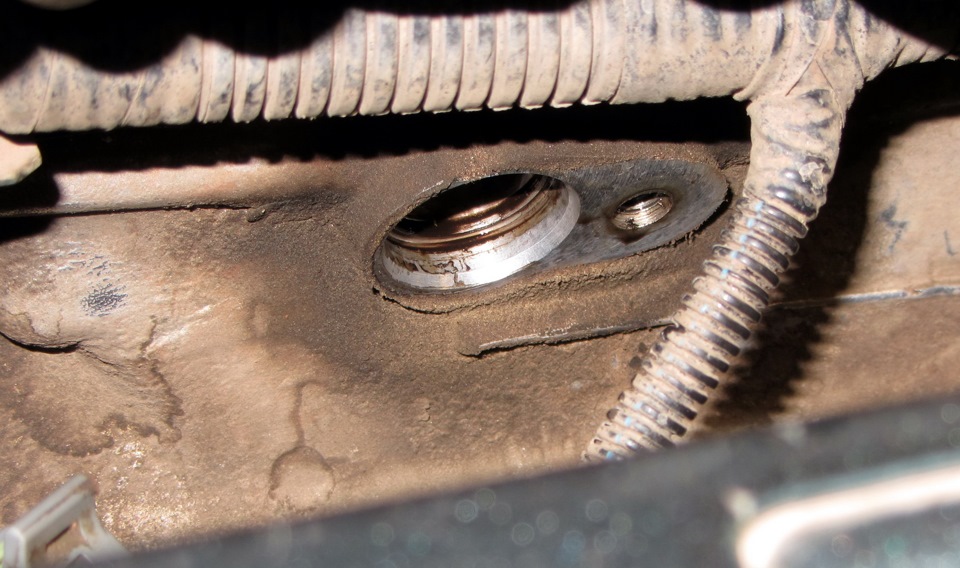

Посадочное место в головке блока цилиндров для установки датчика фаз Chevrolet Niva

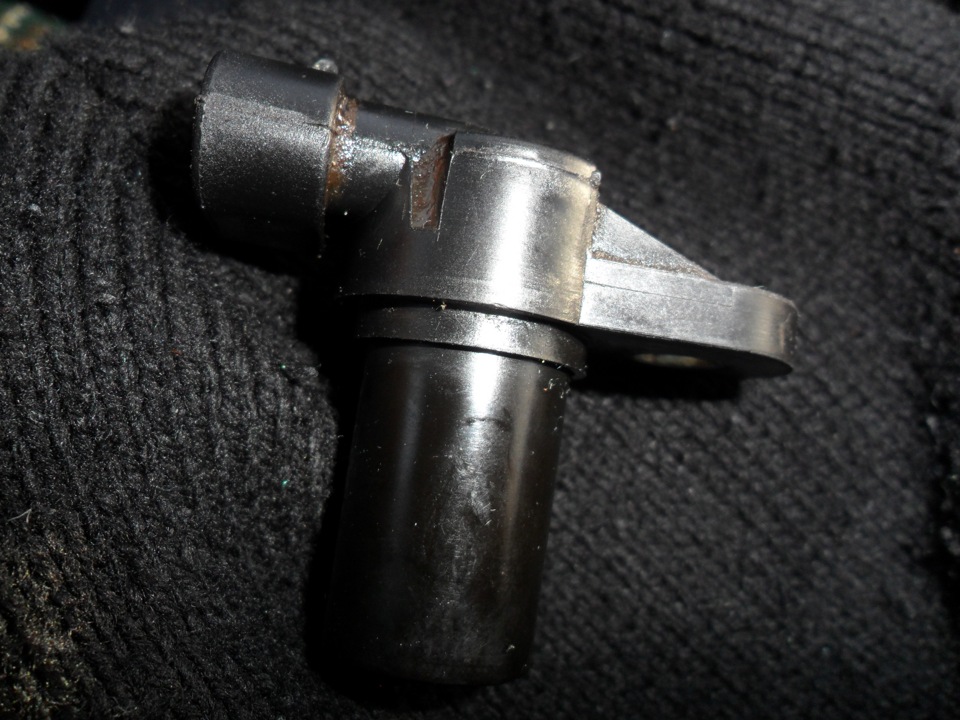

Снятый датчик фаз (положения распредвала) Chevrolet Niva

Примечание:

Соединение уплотняется резиновым кольцом. При повреждении кольца или потере им эластичных свойств замените кольцо новым и нанесите на него тонкий слой моторного масла.

Размещение уплотнительного кольца на датчике фаз двигателя Chevrolet Niva

6. Установите датчик фаз в обратной последовательности. Момент затяжки болта крепления датчика 6-8 Н·м.

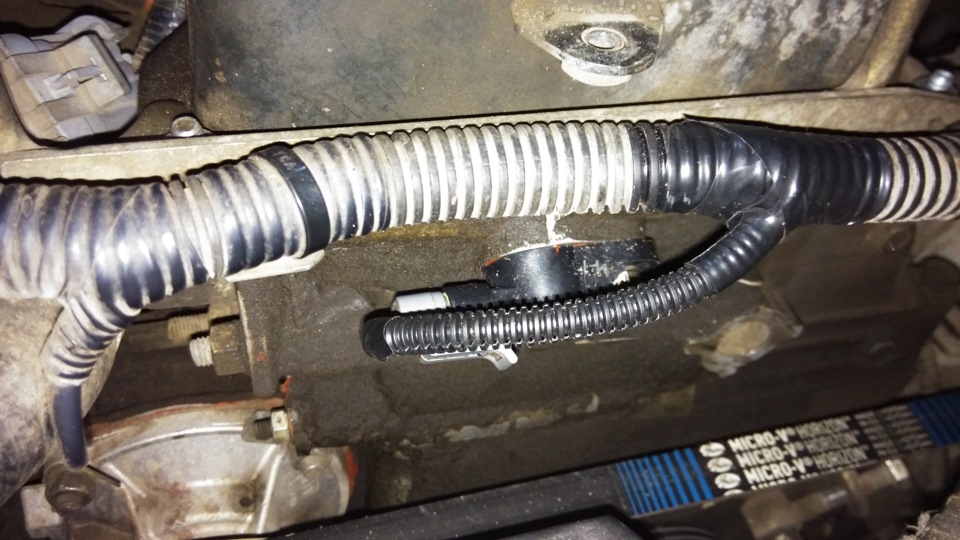

Установленный датчик фаз (положения распредвала) на двигатель Chevrolet Niva
