Очистка системы вентиляции картера ВАЗ (Lada) Kalina 1118

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 13 мм
• Гаечный ключ рожковый 17 мм
• Отвертка крестовая средняя

Детали и расходники:

• Бензин/керосин
• Ветошь
• Герметик
• Компрессор автомобильный
• Прокладка крышки головки блока цилиндров (если нужна замена) —2108-1003270-10

Примечания:

Система вентиляции картера ВАЗ Лада Калина 1118 имеет свойство накапливать в себе смолистые отложения из картерных газов, которые затрудняют отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Советуем очищать систему вентиляции картера перед каждой заменой масла.

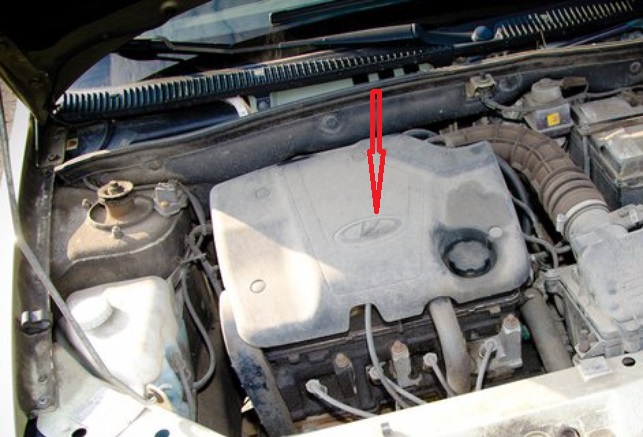

1. Снимите декоративный  пластмассовый кожух двигателя.

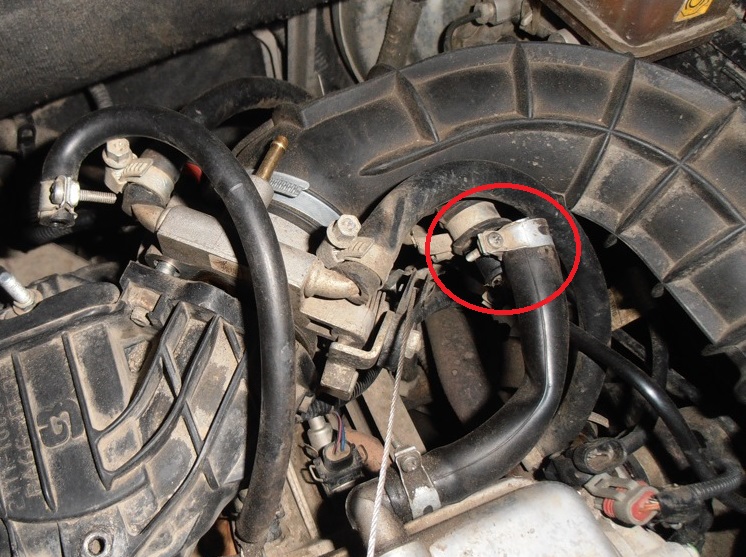

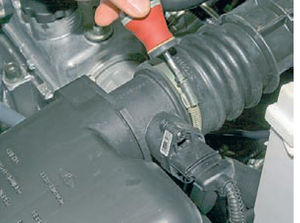

2. Ослабьте затяжку хомута и отсоедините от воздухоподводящего патрубка шланг большой ветви системы вентиляции картера.

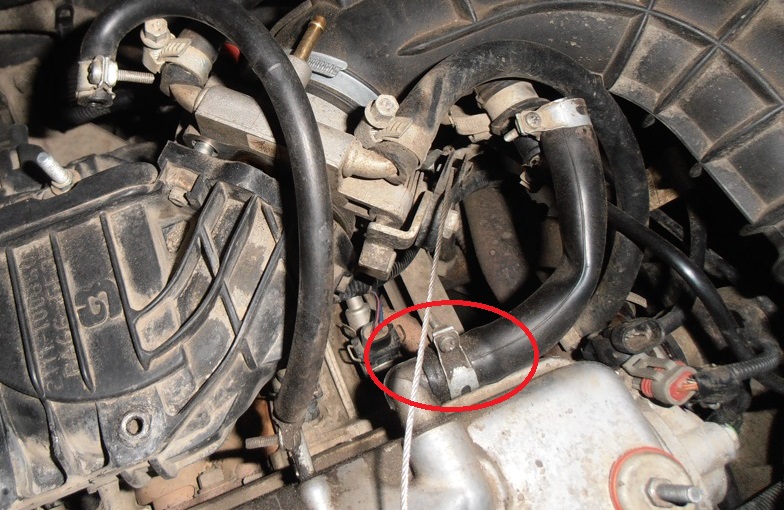

3. Отсоедините второй конец шланга большой ветви системы вентиляции картера от штуцера на крышке головки блока цилиндров и снимите шланг.

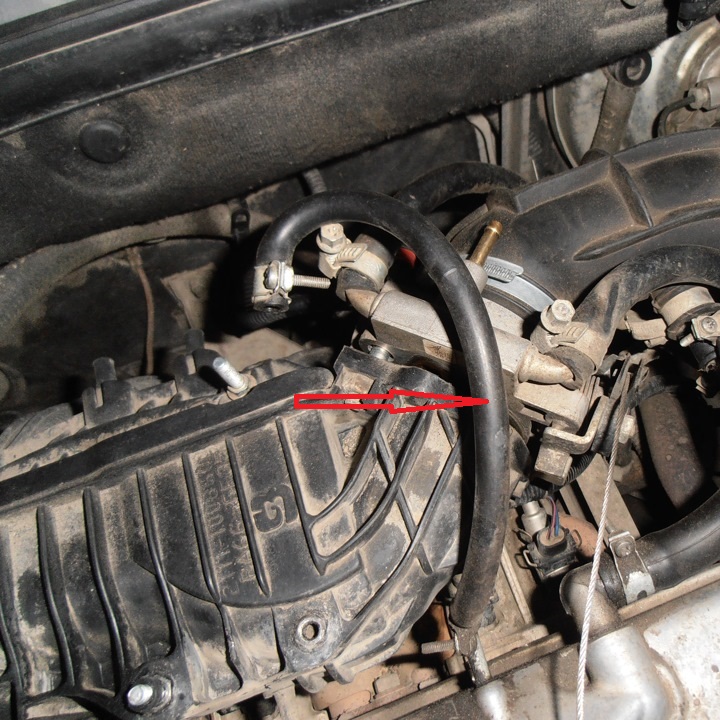

4. Аналогично снимите шланг малой ветви системы вентиляции картера, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.

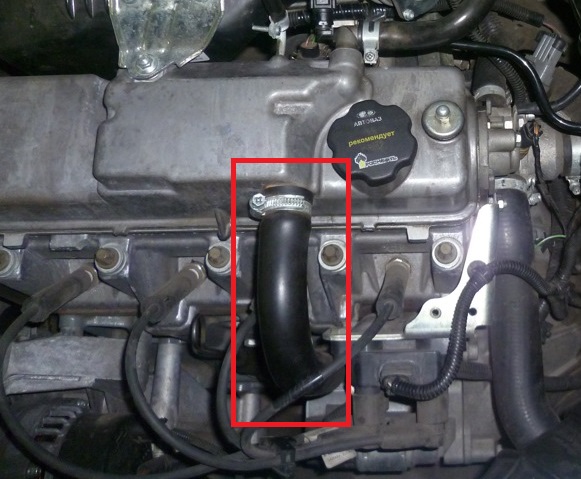

5. Снимите подводящий шланг системы вентиляции картера, отсоединив его от штуцеров блока цилиндров и крышки головки блока.

6. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров и патрубков для подсоединения шлангов.

7. Отверните две гайки крепления и снимите крышку головки блока цилиндров.

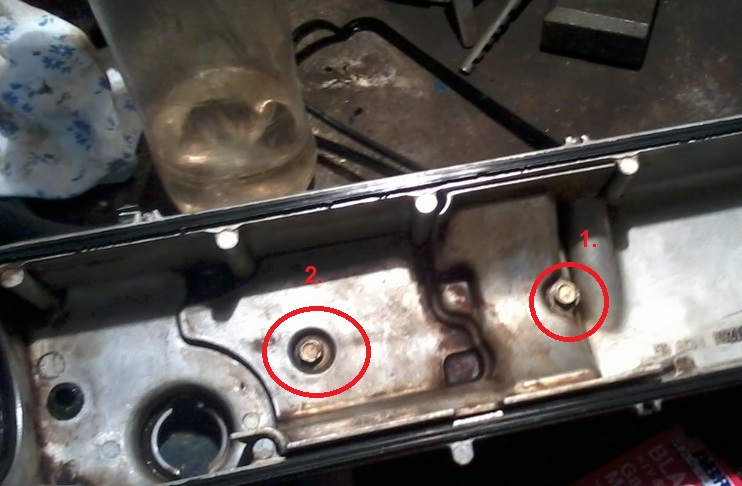

8. Выверните длинный 1 и короткий 2 болты крепления маслоотделителя с внутренней стороны крышки головки блока цилиндров и снимите шайбы.

9. Снимите корпус маслоотделителя.

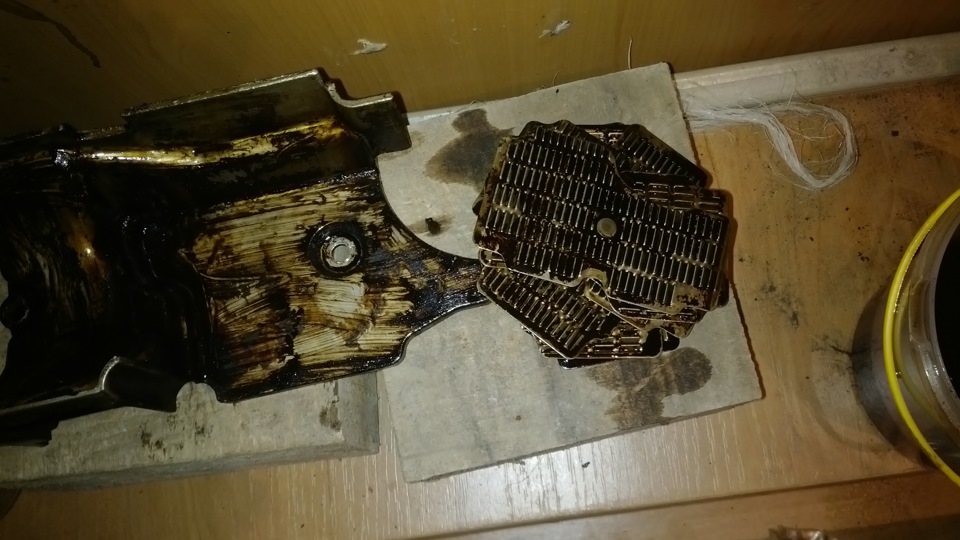

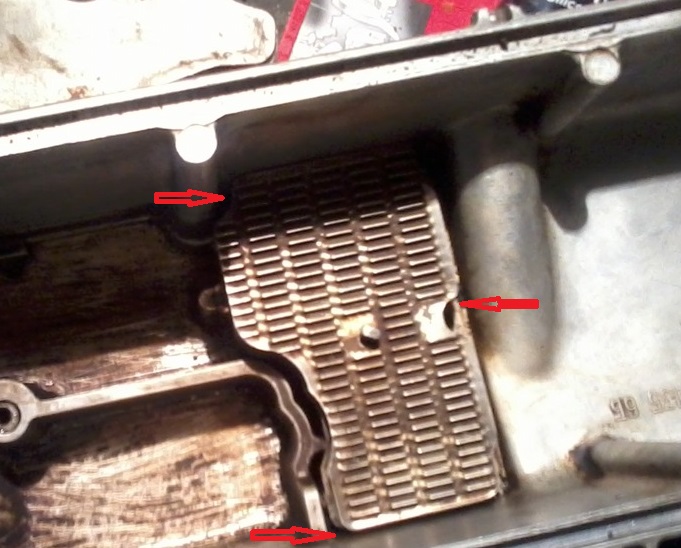

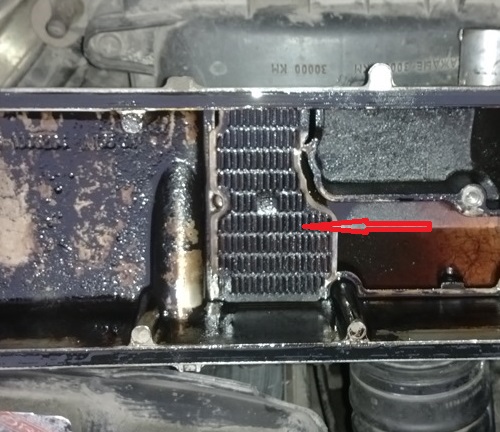

10. Выньте пакет сеток из крышки головки блока цилинров.

11. Тщательно промойте керосином сетки, корпус маслоотделителя и крышку головки блока цилиндров.

12. Поверните сетки в пакете, чтобы они были ориентированы одинаково, и установите пакет в крышку так, чтобы с одной стороны он упирался в выступы в крышке, а с другой стороны было видно отверстие под болт, которым крепится маслоотделитель ВАЗ Лада Калина 1118.

13. Установите корпус маслоотделителя и заверните болты его крепления.

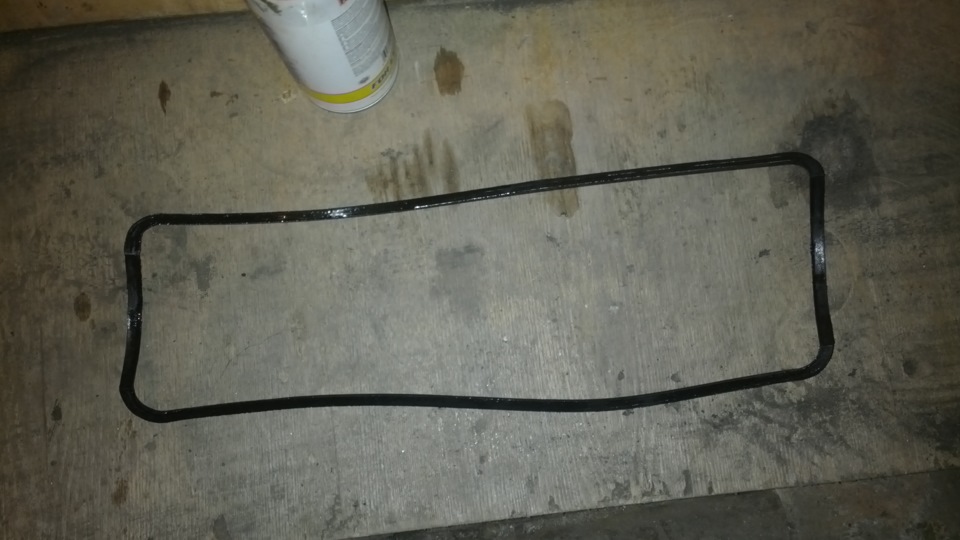

14. Проверьте состояние прокладки крышки головки блока цилиндров, при необходимости замените.

15. Устанавливаются шланги системы вентиляции картера и крышка головки блока цилиндров ВАЗ Лада Калина 1118 в порядке, обратном снятию.
