Описание и устройство сцепления Skoda Octavia

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

На автомобили Skoda Octavia, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной (рис. 701).
Нажимной диск сцепления Шкода Октавия смонтирован в стальном штампованном кожухе 3. прикрепленном шестью болтами к маховику 1 двигателя.
Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной между маховиком и нажимным диском.

Рис. 701. Сцепление Шкода Октавия:
1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - болт крепления ведомого диска.

Подшипник выключения сцепления 1 (рис. 702) усыновлен на направляющей втулке 2, запрессованной в картер сцепления, и перемещается по втулке вилкой 3, которую, в свою очередь, приводит в действие рабочий цилиндр гидропривода выключения сцепления.

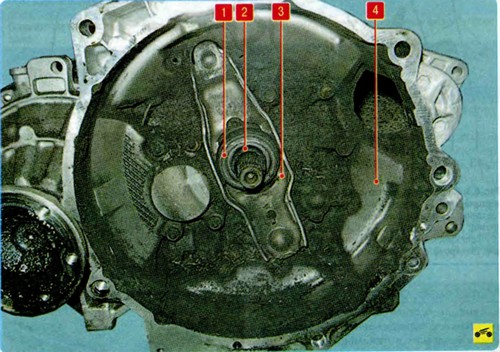

Рис. 702. Механизм выключения сцепления Skoda Octavia:
1 - подшипник выключения сцепления; 2 - направляющая втулка подшипника выключения сцепления; 3 - вилка выключения сцепления; 4 - корпус картера сцепления.

Гидравлический привод выключения сцепления состоит из главного цилиндра 4 (рис. 703), установленного в моторном отсеке, рабочего цилиндра 14, трубопровода 10, включающего в себя трубку и шланги, и педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова.

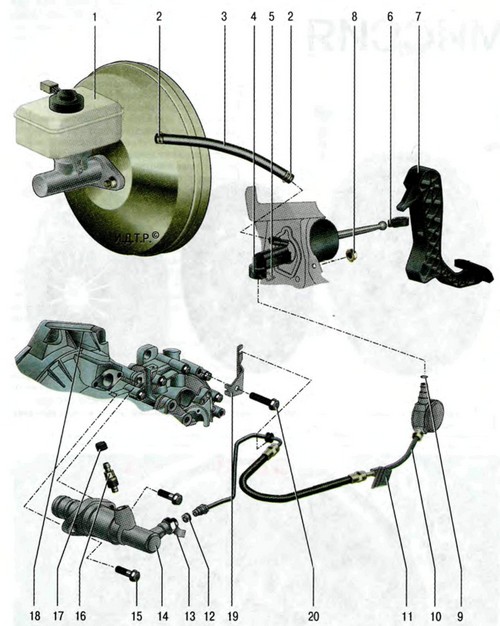

Рис. 703. Гидропривод выключения сцепления Шкода Октавия:
1 - бачок для тормозной жидкости; 2 - пружинный хомут; 3 - подводящий шланг; 4 - главный цилиндр выключения сцепления; 5 - зажим; 6 - наконечник штока главного цилиндра сцепления; 7 - педаль сцепления; 8 - гайка крепления главного цилиндра; 9 - уплотнительное кольцо; 10 - трубопровод; 11 - держатель; 12 - уплотнительное кольцо; 13 - зажим; 14 - рабочий цилиндр выключения сцепления; 15 - болт крепления рабочего цилиндра; 16 - воздушный клапан; 17 - пылезащитный колпачок; 18 - коробка передач; 19 - кронштейн; 20 - болт крепления кронштейна.

В исходное положение педаль возвращается пружиной.
Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления в период эксплуатации не предусмотрена.
ПОЛЕЗНЫЙ СОВЕТ
Для того чтобы сцепление автомобиля Шкода Октавия служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, при этом ведомый диск пробуксовывает и изнашивается. Кроме того, несмотря на то, что выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль. Пробуксовку сцепления легко можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление надо отремонтировать.
