Описание конструкции системы питания Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

Ниже приведено описание конструкции системы питания Лада Гранта для понимания размещения и функциональности отдельных элементов соответствующих механизмов.

Топливо подается из бака, установленного под днищем автомобиля в районе заднего сиденья. Топливный бак выполнен из пластмассы. Металлическая наливная труба соединена с баком бензостойким резиновым шлангом. В верхнюю часть наливной трубы вварена вентиляционная трубка, соединенная с баком пластмассовой трубкой. Вентиляционная трубка служит для отвода воздуха, вытесняемого из бака при его заправке топливом.

Элементы системы питания двигателя Лада Гранта (ВАЗ 2190)

Элементы системы питания:

1 – наливная труба;

2 – вентиляционная трубка;

3 – пластмассовая трубка;

4 – шланг наливной трубы;

5 – топливный бак;

6 – трубка вентиляции адсорбера;

7 – адсорбер;

8 – трубка отвода паров топлива из адсорбера;

9 – трубка подвода топлива к рампе;

10 – крышка топливного модуля;

11 – тройник;

12 – трубка отвода паров топлива из бака к адсорберу;

13 – трубка подвода топлива к топливному фильтру;

14 – трубка отвода топлива из фильтра к тройнику;

15 – топливный фильтр;

16 – шланг подвода воздуха к дроссельному узлу;

17 – датчик массового расхода воздуха;

18 – воздушный фильтр;

19 – воздухозаборник;

20 – ресивер;

21 – дроссельный узел;

22 – топливная рампа;

23 – впускная труба;

24 – форсунки;

25 – клапан продувки адсорбера.

В пробке заливной горловины установлен клапан, препятствующий возникновению разрежения в баке.

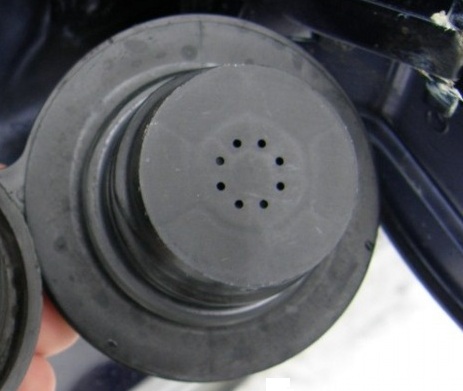

Пробка заливной горловины бензобака Лада Гранта (ВАЗ 2190)

Пробка заливной горловины.

Топливный модуль, включающий в себя топливный насос, регулятор давления топлива и датчик указателя уровня топлива, установлен в топливном баке. Для доступа к топливному модулю под подушкой заднего сиденья в днище автомобиля выполнен лючок. Для предварительной очистки топлива на входе модуля имеется сетчатый фильтр. Датчик указателя уровня топлива прикреплен к стакану топливного модуля и представляет собой переменный резистор, сопротивление которого зависит от перемещения поплавка датчика. Датчик управляет работой указателя уровня топлива и сигнализатора резерва топлива, расположенных в комбинации приборов.

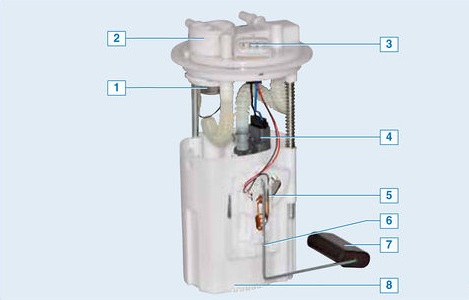

Элементы топливного модуля Лада Гранта (ВАЗ 2190)

Элементы топливного модуля:

1 – регулятор давления топлива;

2 – крышка модуля;

3 – электрический разъем;

4 – топливный насос;

5 – датчик указателя уровня топлива;

6 – рычаг поплавка;

7 – поплавок;

8 – стакан.

Топливный насос расположен внутри корпуса топливного модуля. Насос электрический, вихревого типа. Топливный насос включается по команде электронного блока управления (контроллера) при включении зажигания, через реле. Насос подает топливо в магистраль под давлением (около 6,0 бар), превышающим рабочее давление в топливной рампе. Топливо, проходя через насос во время его работы, смазывает и охлаждает насос. Поэтому запрещается включать насос даже на короткое время, если в баке нет топлива. Производительность топливного насоса не менее 60 л/ч.

Топливный насос Лада Гранта (ВАЗ 2190)

Топливный насос.

От насоса топливо под давлением подается по трубке в крышку топливного модуля, а оттуда – к топливному фильтру, закрепленному на топливном баке возле правого порога кузова. Топливный фильтр тонкой очистки – неразборный, выполнен в пластмассовом корпусе с бумажным фильтрующим элементом. Фильтр предназначен для очистки топлива от механических примесей с тонкостью очистки до 10 мкм.

На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

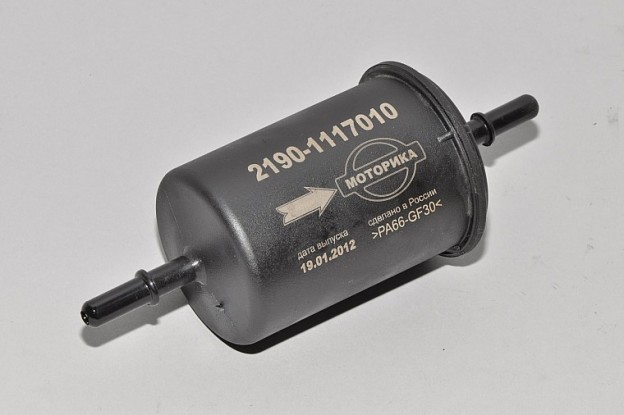

Топливный фильтр Лада Гранта (ВАЗ 2190)

Топливный фильтр.

После фильтра топливо по трубке подается к тройнику. Через тройник топливо подводится к топливной рампе и регулятору давления топлива, расположенному в топливном модуле.

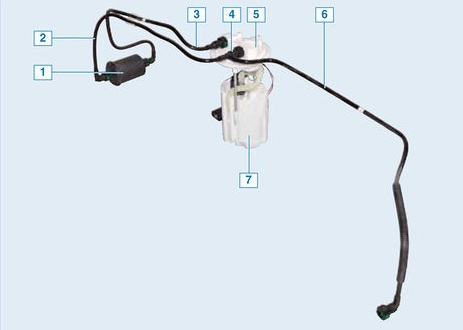

Соединение топливного модуля с фильтром и рампой системы питания двигателя Лада Гранта (ВАЗ 2190)

Соединение топливного модуля с фильтром и рампой:

1 – топливный фильтр;

2 – трубка отвода топлива из фильтра к тройнику;

3 – трубка подвода топлива к фильтру;

4 – тройник;

5 – крышка топливного модуля;

6 – трубка подвода топлива к рампе;

7 – топливный модуль.

Регулятор давления топлива представляет собой клапан, который открывается при превышении заданного давления топлива в магистрали и стравливает часть топлива в бак. Регулятор давления неразборный, при выходе из строя подлежит замене. Давление топлива в топливной рампе при включенном зажигании и неработающем двигателе должно составлять от 3,6 до 4,0 бар. Это необходимо для точного дозирования топлива форсунками.

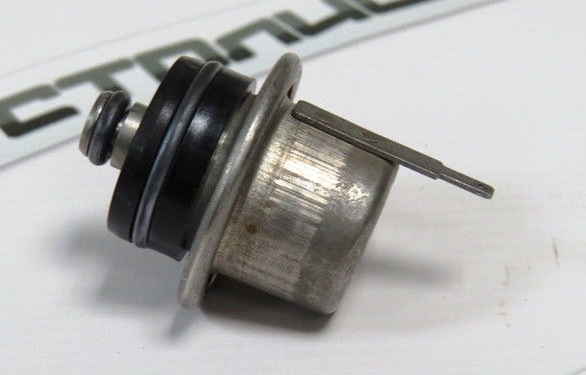

Регулятор давления топлива Лада Гранта (ВАЗ 2190)

Регулятор давления топлива.

Топливная рампа представляет собой металлическую трубку с установленными на ней форсунками. Рампа прикреплена к впускной трубе двумя винтами. С левой стороны к рампе крепится наконечник топливного шланга нагнетательной магистрали, а в правом торце рампы расположен штуцер для удаления воздуха из магистрали.

Топливо под давлением подается во внутреннюю полость рампы, а оттуда – через форсунки во впускную трубу.

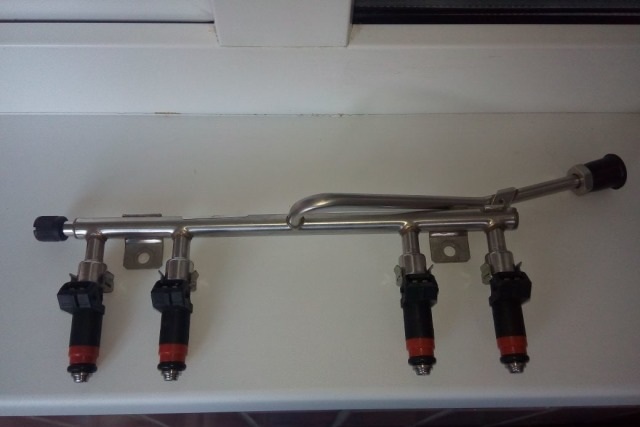

Топливная рампа с форсунками Лада Гранта (ВАЗ 2190)

Топливная рампа с форсунками.

Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании.

Топливные форсунки двигателя Лада Гранта (ВАЗ 2190)

Топливные форсунки.

Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. Управляет работой форсунок контроллер. При обрыве или замыкании обмотки форсунки, форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые топливо впрыскивается во впускную трубу.

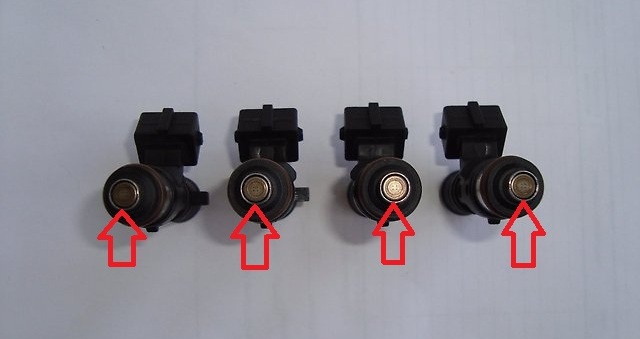

Распылители топливных форсунок двигателя Лада Гранта (ВАЗ 2190)

Распылители топливных форсунок.

Воздух подводится к впускным каналам головки блока цилиндров двигателя через воздухозаборник, воздушный фильтр, гофрированный резиновый шланг, дроссельный узел, ресивер и впускную трубу. Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный.

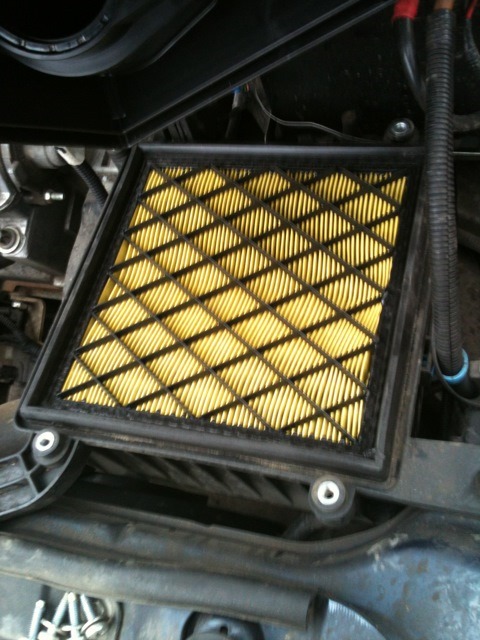

Фильтрующий элемент воздушного фильтра двигателя Лада Гранта (ВАЗ 2190)

Фильтрующий элемент воздушного фильтра.

На участке между воздушным фильтром и дроссельным узлом установлен датчик массового расхода воздуха.

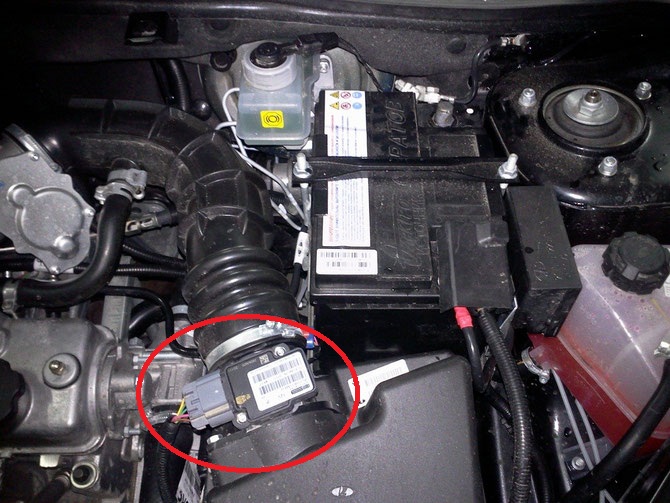

Размещение датчика массового расхода воздуха Лада Гранта (ВАЗ 2190)

Размещение датчика массового расхода воздуха (ДМРВ)

Дроссельный узел представляет собой корпус дроссельной заслонки, на котором установлен блок управления. Блок управления заслонкой состоит из электродвигателя постоянного тока с редуктором и датчика положения заслонки. Заслонка открывается на требуемый угол по сигналу контроллера, который в свою очередь отслеживает положение педали «газа». Пройдя дроссельный узел, воздух попадает в ресивер, выполненный из высокопрочной термостойкой пластмассы. Из общей полости ресивера воздух по четырем отдельным каналам подводится к впускной трубе, а оттуда – к впускным каналам головки блока цилиндров.

Элементы дроссельного узла Лада Гранта (ВАЗ 2190)

Элементы дроссельного узла:

1 – крышка редуктора;

2 – корпус;

3 – дроссельная заслонка;

4 – блок управления;

5 – электрический разъем.

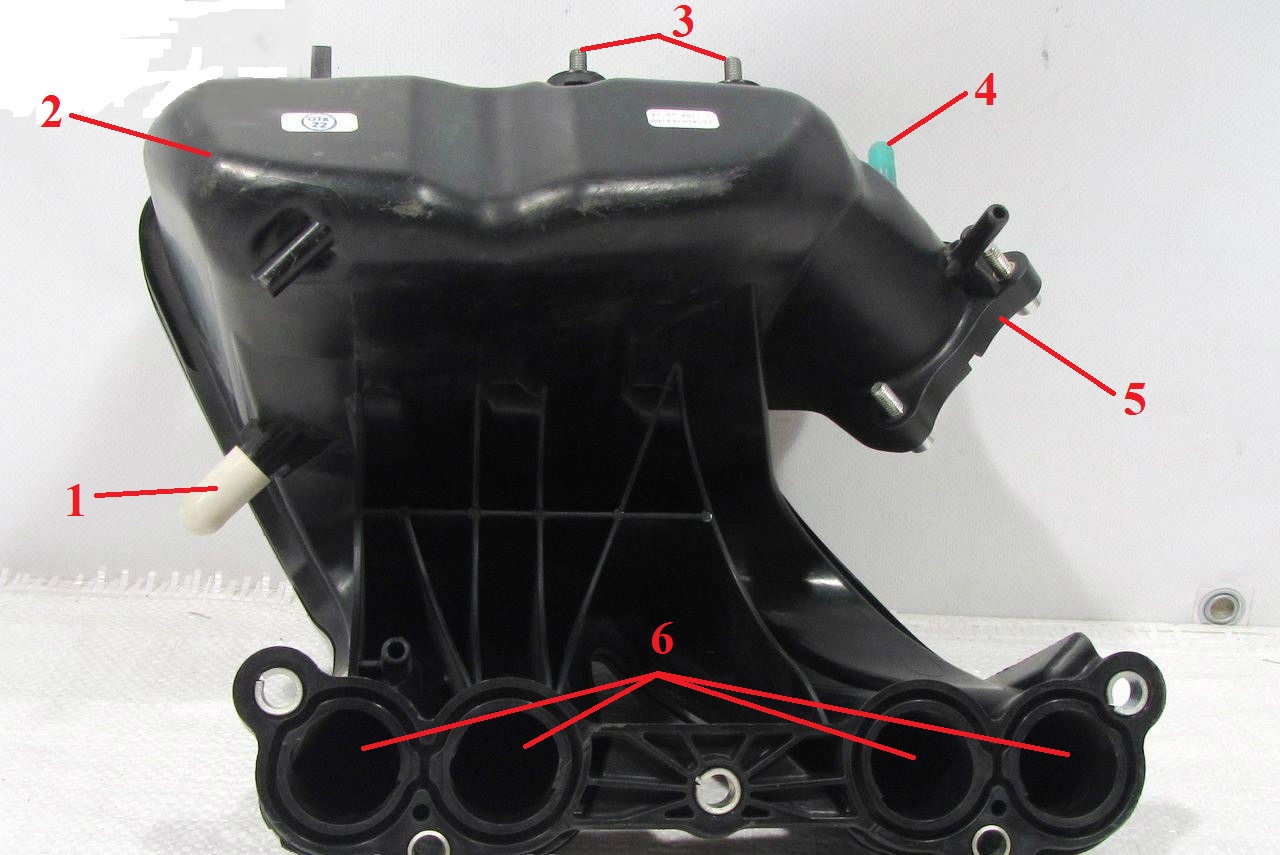

Элементы впускного ресивера двигателя Лада Гранта (ВАЗ 2190)

Элементы ресивера:

1 – штуцер шланга вакуумного усилителя тормозов;

2 – общая полость ресивера;

3 – шпильки крепления кронштейна;

4 – штуцер трубки клапана продувки адсорбера;

5 – фланец соединения с дроссельным узлом;

6 – каналы подвода воздуха к впускной трубе.

В состав системы питания входит система улавливания паров топлива, препятствующая попаданию паров в атмосферу. Система улавливания паров топлива состоит из адсорбера, электромагнитного клапана продувки адсорбера, соединительных трубок и шлангов. Пары бензина из топливного бака по трубке попадают в адсорбер (установленный на топливном баке сверху, с левой стороны) через штуцер с надписью «TANK», где поглощаются активированным углем. Второй штуцер адсорбера с надписью «PURGE» соединен трубопроводом с электромагнитным клапаном продувки адсорбера, а третий с надписью «AIR» – с атмосферой.

Обозначение деталей адсорбера Лада Гранта (ВАЗ 2190)

Элементы адсорбера:

1 – трубка подвода паров топлива к клапану продувки адсорбера;

2 – корпус;

3 – трубка подвода паров топлива из бака;

4 – трубка вентиляции.

Электромагнитный клапан продувки адсорбера установлен на кронштейне, закрепленном на корпусе воздушного фильтра. При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с впускным трактом. Контроллер, управляя электромагнитным клапаном, осуществляет продувку адсорбера, после того как двигатель проработает заданный период времени с момента перехода на режим управления топливоподачей по замкнутому контуру (управляющий датчик кислорода должен быть прогрет до необходимой температуры). Клапан сообщает полость адсорбера с ресивером – и происходит продувка сорбента: пары топлива смешиваются с воздухом и отводятся через ресивер во впускную трубу и далее – в цилиндры двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов контроллера и тем интенсивнее продувка.

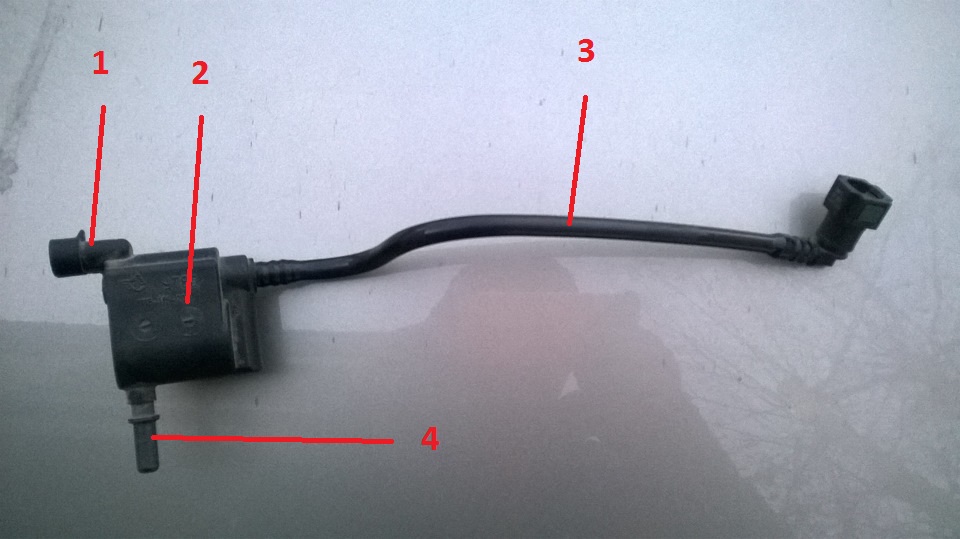

Обозначение элементов электромагнитного клапана продувки адсорбера Лада Гранта (ВАЗ 2190)

Элементы электромагнитного клапана продувки адсорбера:

1 – электрический разъем;

2 – корпус;

3 – трубка, соединяющая клапан со штуцером ресивера;

4 – штуцер для присоединения трубки подвода паров топлива из адсорбера.
