Определение толщины регулировочной прокладки и установка её в корпус редуктора Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Измерение расстояния «А» между регулятором и передней стороной измерителя Mercedes Benz W203

Измерьте расстояние «А» между регулятором и передней стороной измерителя:

051b — измеритель;

А1 — расстояние между регулятором и передней стороной измерителя;

В1 — высота измерителя;

М — центр шестерни.

1. Закрепите индикатор на фиксаторе и установите измерительную плиту.

Установка измерительной платы Mercedes Benz W203

Установка измерительной платы:

В1 — высота измерителя;

051b - измерительный диск.

2. Установите в «0» индикатор с 3-мм натягом на измерительном диске. Высота измерительного диска регулируется.

3. Установите наружное кольцо роликового подшипника на внутреннее кольцо ведущей шестерни и установите магнитный диск.

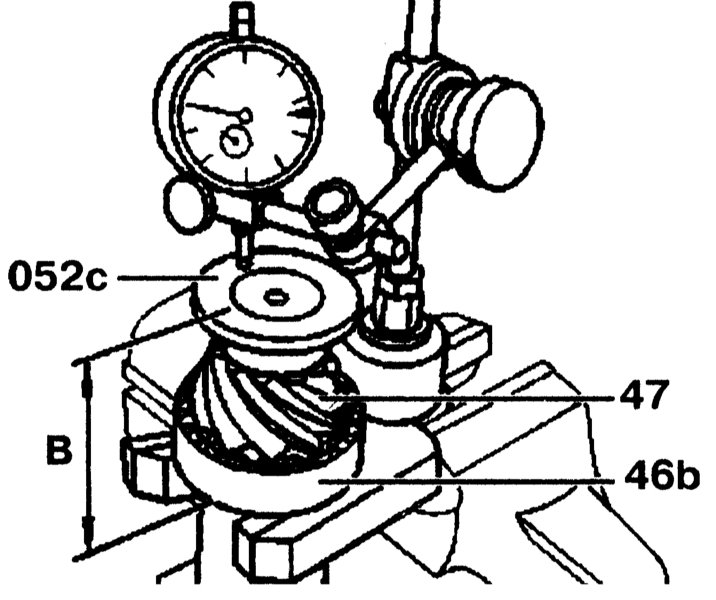

Установка наружного кольца роликового подшипника на внутреннее кольцо ведущей шестерни и установка магнитного диска Mercedes Benz W203

Установка наружного и внутреннего кольца ведущей шестерни:

В - высота;

46b - наружное кольцо роликового подшипника;

47 - внутренее кольцо ведущей шестерни;

052с - магнитный диск.

4. Вставьте ведущую шестерню в измерительную плиту и измерьте высоту ведущей шестерни с коническим роликовым подшипником и магнитным диском.

5. Определите разницу между выстой «В1» и высотой «В». Запишите полученное значение (например, 1.79 мм).

6. Прочтите основное отклонение «а» ведущей шестерни («+» или «—») и запишите его (например, +0.06 мм).

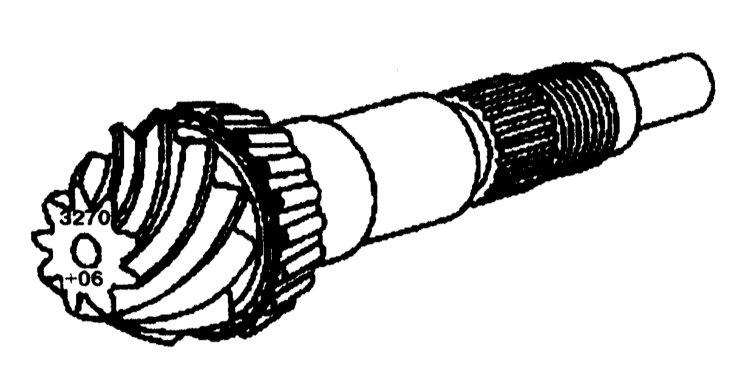

Ведущая шестерня Mercedes Benz W203

7. В зависимости от префикса («+» или «—») значение для ведущей шестерни плюсуется (если «+») или отнимается (если «-»).

8. Вставьте измеритель в корпус редуктора. Вверните его.

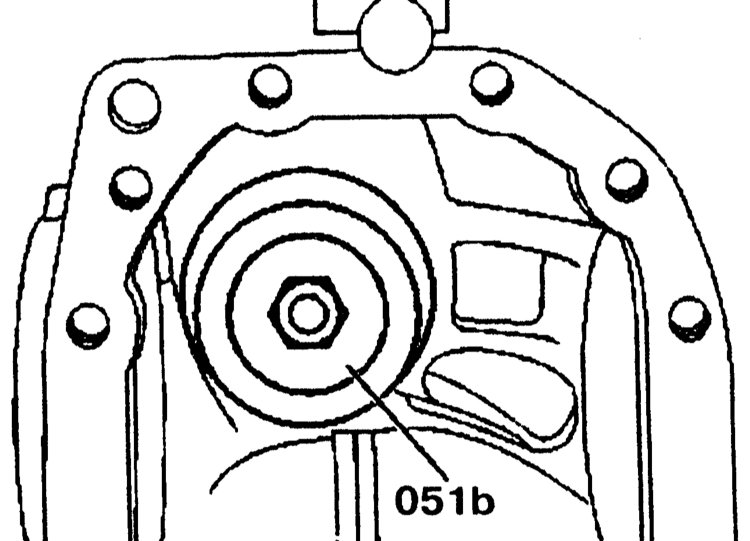

Установка измерителя в корпус редуктора Mercedes Benz W203

Измеритель в корпусе редуктора:

051b - измеритель.

9. Вставьте левое снаружи внутрь и правое изнутри наружу измерительные кольца в корпус редуктора до упора.

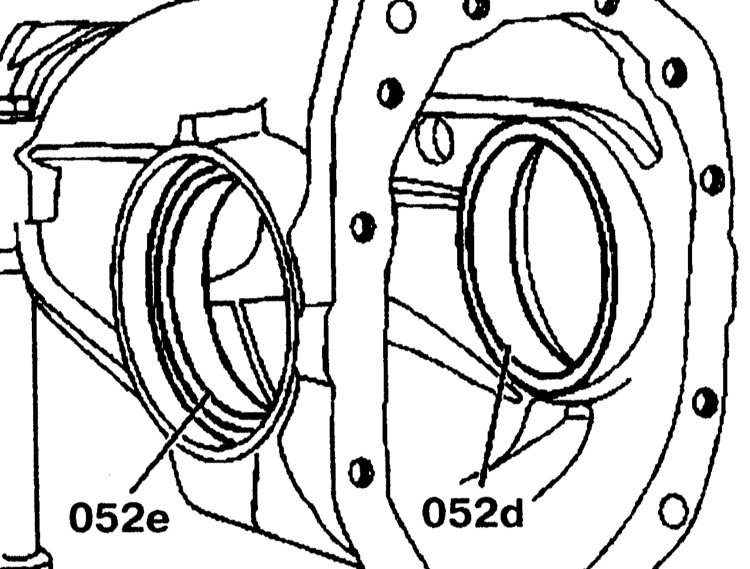

Установка измерительный колец в корпус редуктора Mercedes Benz W203

Измерительный кольца в корпусе редуктора:

052d - правое измерительное кольцо;

052е - левое измерительное кольцо.

10. Установите измерительный прибор с измерительным пальцем в измерительное устройство. Измерительный палец вворачивается в измерительную деталь.

Установка измерительного прибора с измерительным пальцем в измерительное устройство

Установка измерительного прибора:

052 - измерительное устройство;

052а - измерительный прибор;

052b - измерительная деталь.

11. Установите измерительную деталь в измерительное устройство и установите индикатор в «0» с 2-мм натягом. Затягивая болт, индикатор должен быть в «0».

12. Вставьте измерительное устройство в левое отверстие в корпусе редуктора.

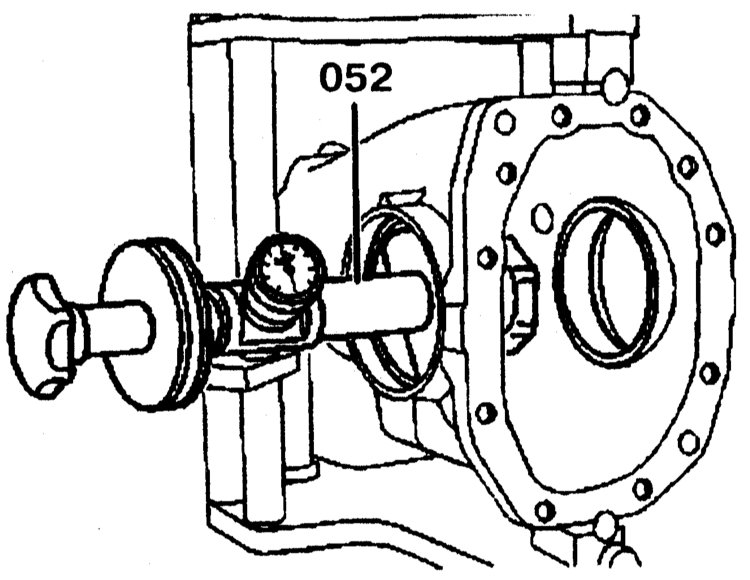

Установка измерительного устройства в левое отверстие в корпусе редуктора Mercedes Benz W203

Измерительное устройство в корпусе редуктора:

052 - измерительное устройство.

13. Измерьте расстояние «А» между регулятором и передней стороной измерителя и запишите показания с положительным («+») или отрицательным («-») направлением (например, получено - 0.01 мм и отрицательное направление). Положительное или отрицательное направление зависит от вращения индикатора. Направление вращения, с нейтрального положения, против часовой стрелки определяет отрицательное направление, по часовой стрелке - положительное направление.

14. Определите толщину прокладки:

расстояние между высотой «В1» и высотой «В» = 1.79 мм + основное отклонение «а» ведущей шестерни 0.06 мм = 1.85 мм + разница «А1» между регулятором и передней стороной измерителя 0.01 мм = толщина прокладки 1.86 мм.

15. Снимите измерительное устройство и измерительные кольца с редуктора. Снимите измеритель. Вставьте прокладку определённой толщины в редуктор.
