Подрулевые переключатели Renault Logan 2004-2009 Бензин

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

На левом комбинированном подрулевом переключателе установлены:
– выключатель габаритного света;
– переключатель света фар;
– выключатель противотуманных фар;
– выключатель заднего противотуманного фонаря;
– выключатель указателей поворота;
– выключатель звукового сигнала.
Для включения или выключения приборов наружного освещения независимо от положения ключа в замке зажигания поворачиваем рукоятку, расположенную на конце левого подрулевого переключателя.

Положения рукоятки центрального выключателя освещения:
1 — наружное освещение выключено;
2 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления;
3 — включены: габаритный свет, освещение номерного знака, подсветка комбинации приборов и органов управления, горит головной свет фар (ближний или дальний, в зависимости от положения переключателя света фар); стрелкой обозначена кнопка звукового сигнала
При включенном наружном освещении и открытой водительской двери (независимо от положения ключа в замке зажигания) раздается предупредительный звуковой сигнал, напоминающий о необходимости выключить освещение. Для кратковременного включения дальнего света фар независимо от положения рукоятки центрального выключателя освещения и ключа в замке зажигания переводим рычаг подрулевого переключателя на себя. При отпускании рычаг возвратится в исходное положение.
Для постоянного включения дальнего света фар поворачиваем рукоятку центрального выключателя освещения в положение «3» (см. выше) и переводим рычаг на себя еще больше, чем при кратковременном включении. При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор.
Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

Положения рукояток при включении противотуманных фар и заднего противотуманного фонаря

Для включения противотуманных фар включаем габаритный свет, установив рукоятку на конце переключателя в положение «2», и поворачиваем вторую рукоятку в положение «A». При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор.
Для включения заднего противотуманного фонаря включаем габаритный свет, установив рукоятку на конце переключателя в положение «2» и поворачиваем вторую рукоятку в положение «B», при этом горят и противотуманные фары.
При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор.
Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя. Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора (при включенном зажигании).
В верхнем положении рычага включен правый указатель поворота, в нижнем — левый.
При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. После отпускания рычаг автоматически возвращается в нейтральное положение.
Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дис плее бортового компьютера.

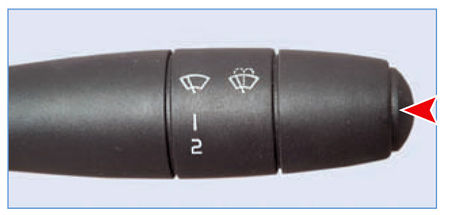

Правый подрулевой переключатель (стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера)
Очиститель и омыватель работают при включенном зажигании. Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений.
Режимы работы очистителя ветрового стекла сверху вниз:
– очиститель выключен (исходное положение);
– прерывистый режим работы очистителя;
– постоянный режим работы очистителя с низкой скоростью;
– постоянный режим работы очистителя с высокой скоростью.
Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается. Для одновременной работы очистителя и омывателя ветрового стекла переводим правый подрулевой переключатель на себя и затем вниз — в один из трех режимов работы очистителя, включив таким образом омыватель и очиститель.

При эксплуатации автомобиля в зимний период щетки очистителя во время стоянки могут примерзнуть к стеклам. Включение очистителя в это время может привести к выходу из строя его электродвигателя. Перед включением очистителя следует освободить примерзшие к стеклам щетки.
