Проверка и установка фаз газораспределения по меткам Chevrolet Niva

Инструменты:

• Храповичный ключ
• Зубило
• Молоток
• Торцовый вороток
• Головка для торцового воротка на 10
• Головка для торцового воротка на 17
• Большая отвертка
• Монтажная лопатка

Проверка и установка фаз газораспределения по меткам на Шевроле Нива

1. Снимите крышку головки блока цилиндров, как описано здесь.

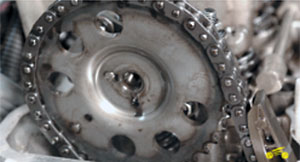

2. Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников. Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

Полезный совет:

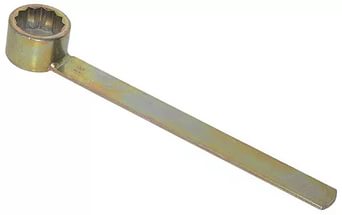

Торцовый вороток не всегда подлезет на гайку шкива, коленчатого вала, воспользуйтесь храповичным ключом.

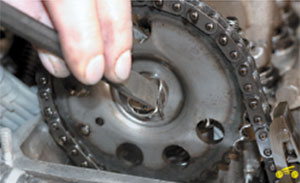

3. Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

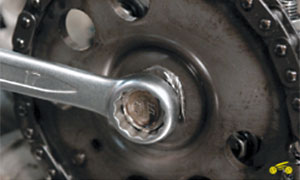

4. Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт.

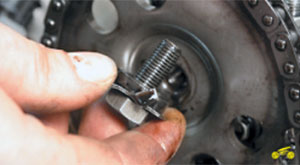

5. Cнимите его вместе со стопорной и упорной шайбами.

Предупреждение:
Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются. Будьте осторожны - не уроните их в поддон двигателя.

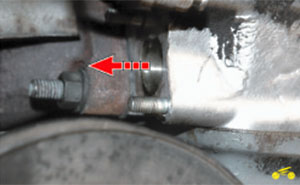

6. Демонтируйте натяжитель цепи, как описано здесь.

Примечание:
При наличии необходимых навыков гидронатяжитель можно не снимать. Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

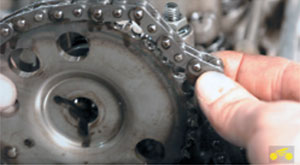

7. Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону. Рекомендуется за один раз перемещать цепь на один зуб.

Полезный совет:
При возникновении трудностей с меткой коленчатого вала, установите поршень четвертого цилиндра в положение ВМТ такта сжатия, как описано здесь.

8. Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи. Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

9. Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

10. Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

11. Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы. В случае несовпадения меток повторите установку фаз газораспределения.

12. Установите все снятые ранее детали в обратной последовательности.

В статье не хватает:

• Качественных фото ремонта
