Проверка и замена ремней привода ГРМ и балансирного механизма двигателей 4G63 и 4G69 Mitsubishi Outlander 2003 - 2008

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Гаечный ключ накидной прямой на 13 мм
• Гаечный ключ накидной прямой на 17 мм - 2 шт. (для двигателя 4G63)
• Вороток под торцевую насадку или ключ трещоточный
• Удлинитель с карданчиком
• Насадка на вороток на 10 мм
• Насадка на вороток на 12 мм
• Насадка на вороток на 13 мм
• Насадка на вороток на 14 мм
• Насадка на вороток на 17 мм
• Насадка на вороток на 22 мм
• Динамометрический ключ
• Отвертка плоская средняя
• Балонный ключ
• Домкрат подкатной (или винтовой)

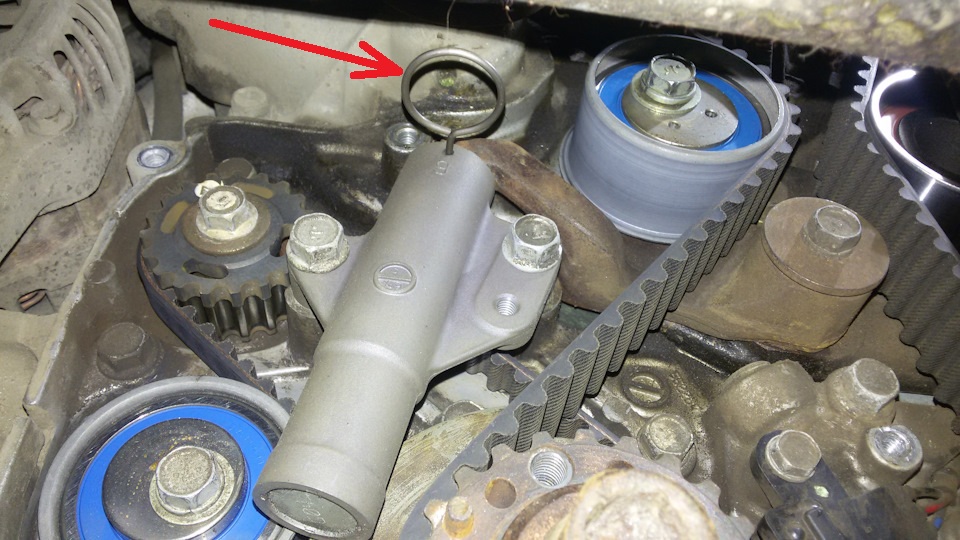

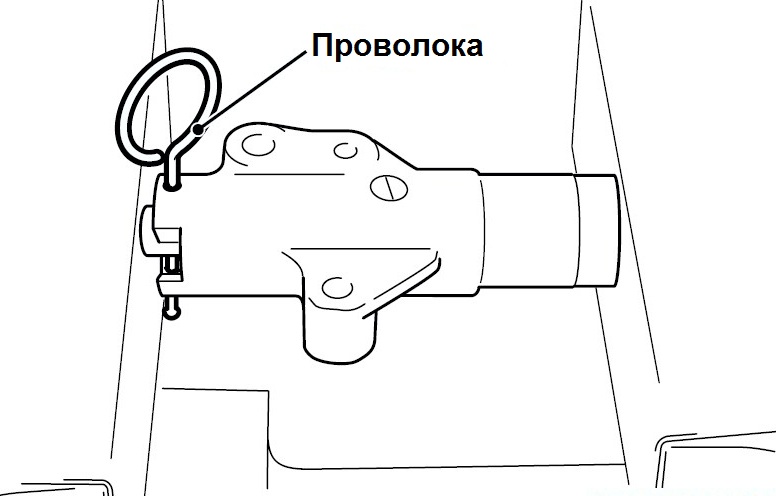

• Опора регулируемая
• Набор инструментов для измерения натяжения ремней (сканер MB991502 c микрофоном MB991668 или сканер МВ991824 с проводом МВ991911 и микрофоном МВ991668) или приспособление для измерения натяжения ремней
• Шестигранный ключ (для фиксации натяжителя ремня вспомогательных агрегатов)

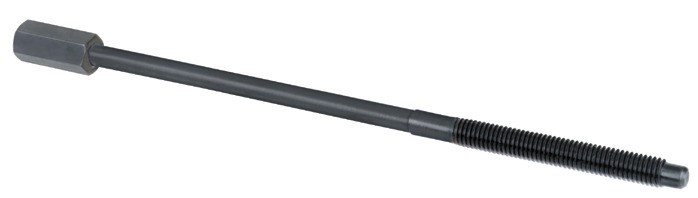

• Специальный стержень MD998738 для сжимания штока натяжителя ремня ГРМ
• Инструмент для фиксации шестерни коленчатого вала (вильчатый держатель MB991367 и спецболты и MВ991385)

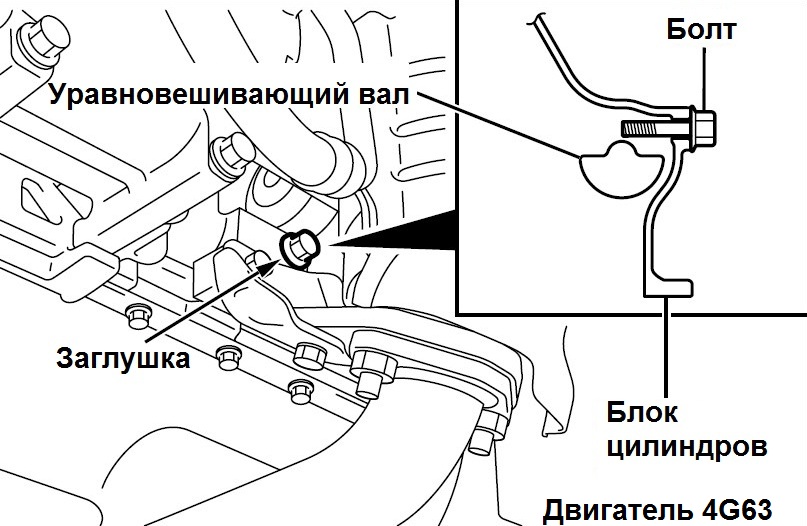

• Специальный ключ для ролика натяжителя ремня ГРМ MD998767
• Мел (при необходимости)
• Противооткатный упор (башмак)

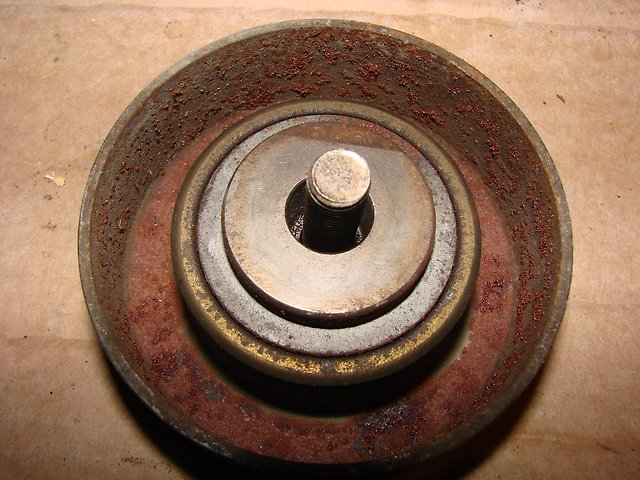

• Штангенциркуль
• Линейка
• Тиски слесарные (с накладками из мягкого металла)

Детали и расходники:

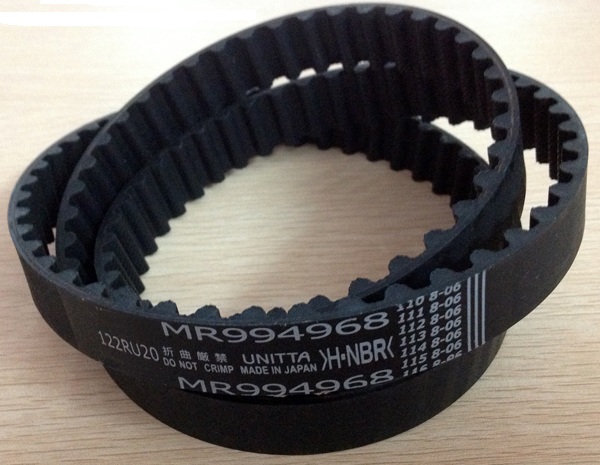

• Ремень ГРМ (MD326059 – для двигателя 4G63 и MN158737/MR994968 – для двигателя 4G69)

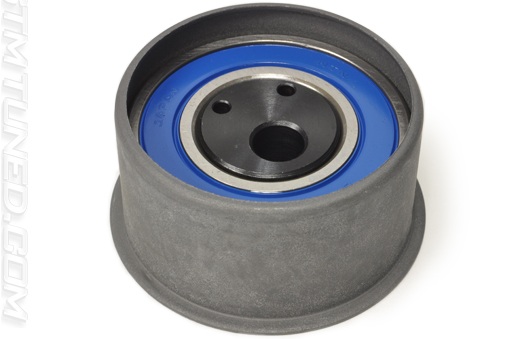

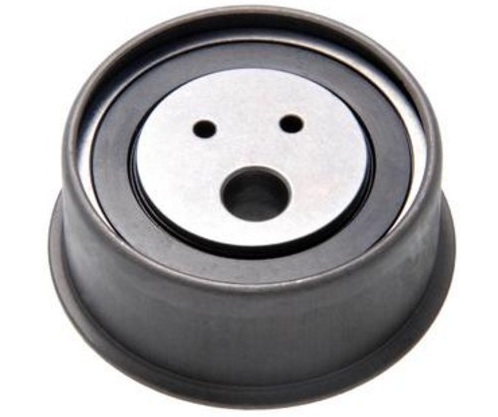

• Натяжной ролик (MD182537 – для двигателя 4G63 и MN137247 – для двигателя 4G69)

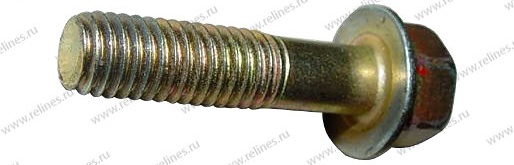

• Болт MD326727 (при необходимости)

• Кронштейн натяжного ролика MN119896 (при необходимости)

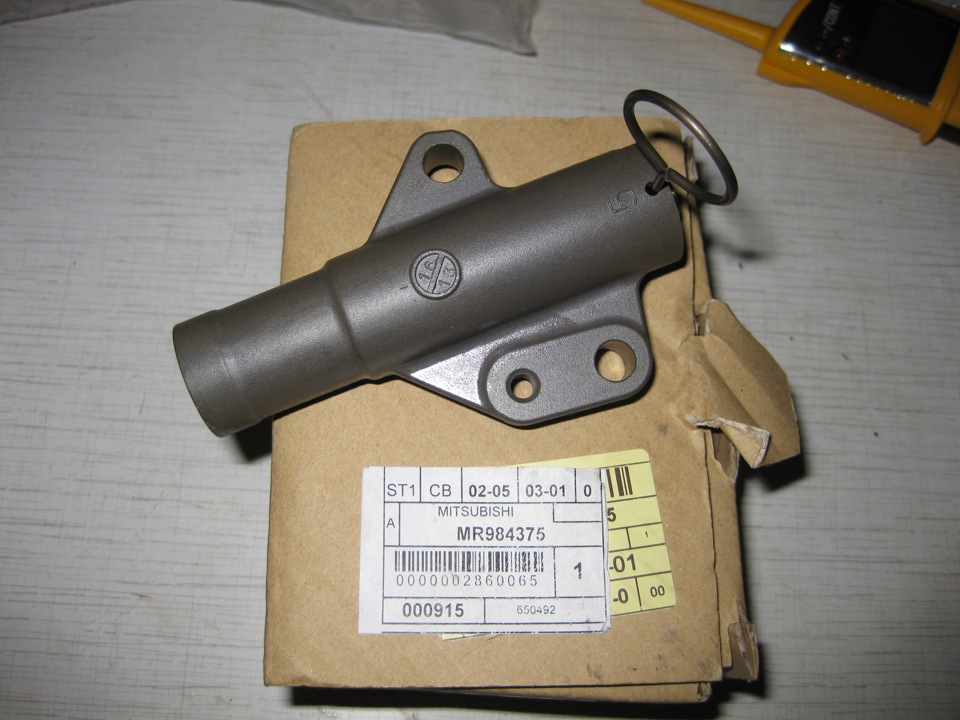

• Натяжитель MR984375

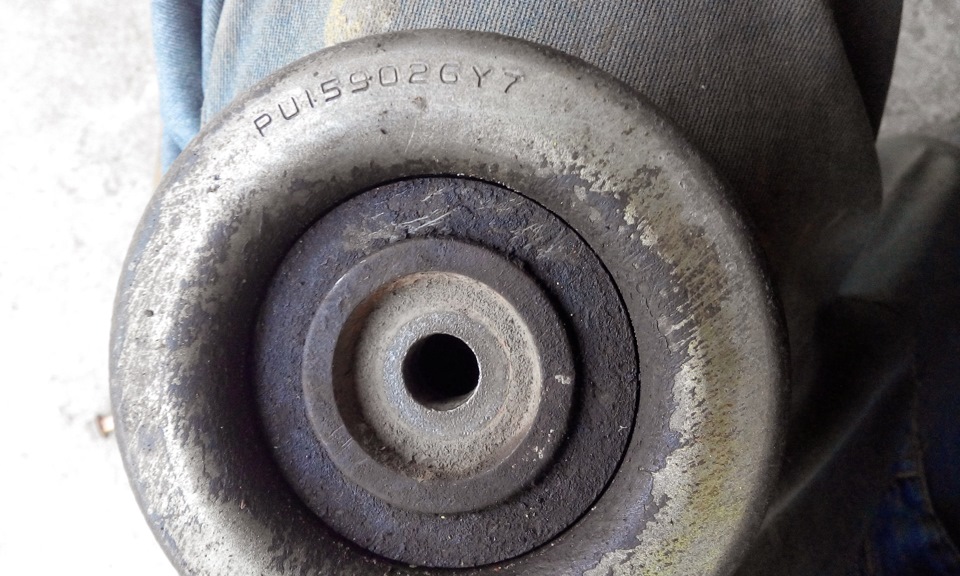

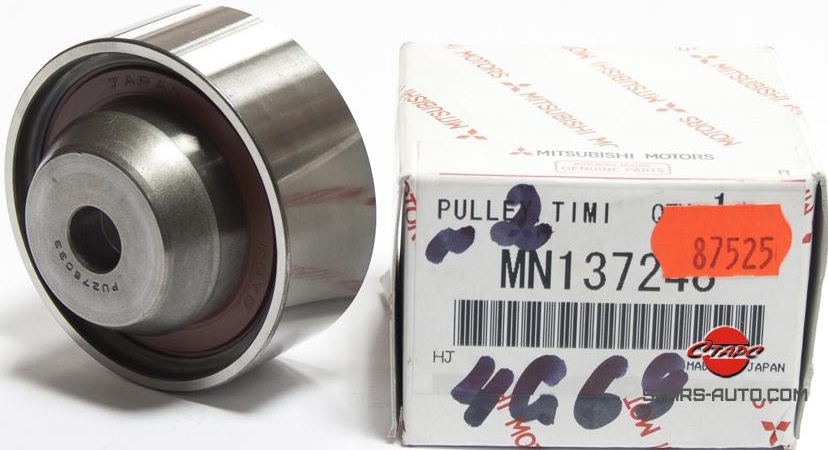

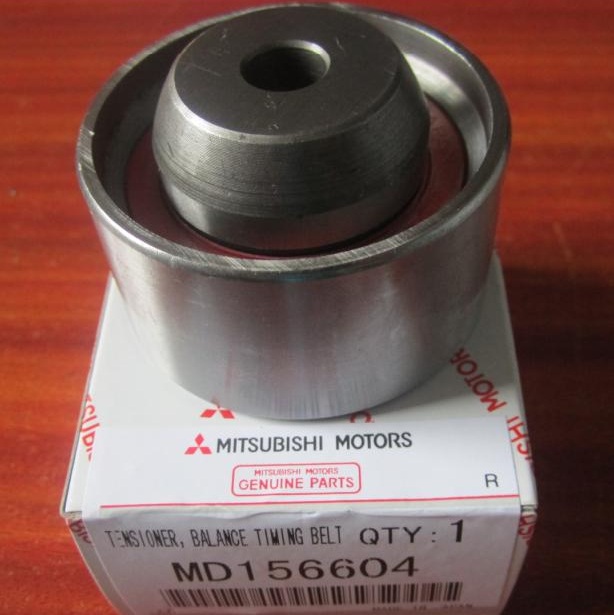

• Обводной ролик (MD156604 – для двигателя 4G63 и MN137248 – для двигателя 4G69)

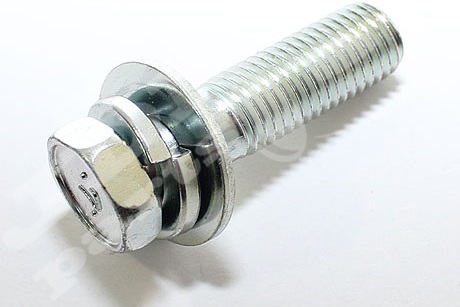

• Болт MF241281 (при необходимости)

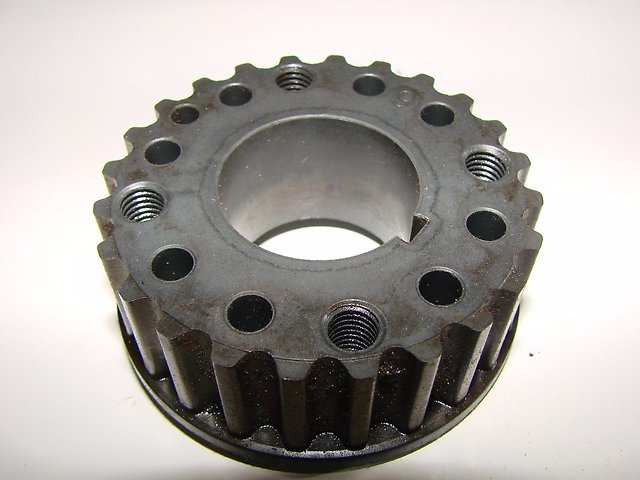

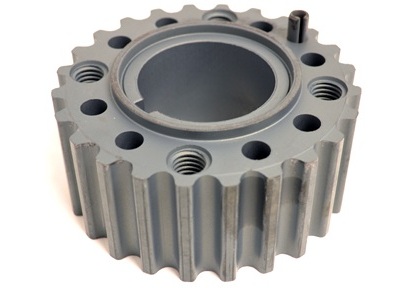

• Звездочка коленчатого вала в сборе с штифтом (MD326852 – для двигателя 4G63 и MR994969/1130A120 – для двигателя 4G69, при необходимости)

• Ротор датчика положения коленчатого вала (MD187953/1840A006 – для двигателя 4G63 и MN119227 – для двигателя 4G69, при необходимости)

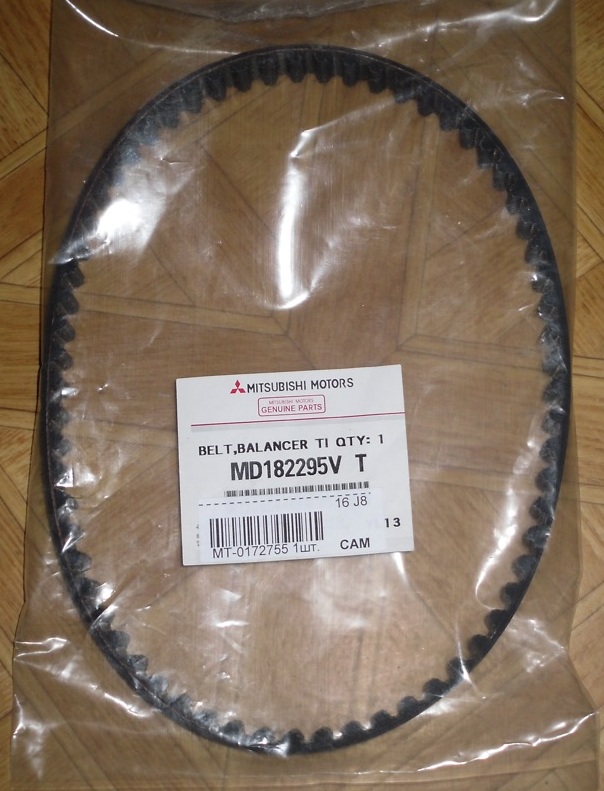

• Ремень привода балансирного механизма MD182295

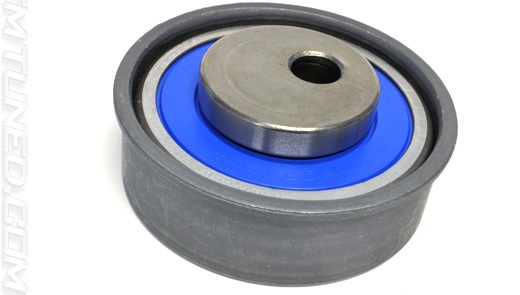

• Натяжной ролик MD352473

• Болт MF244860 (при необходимости)

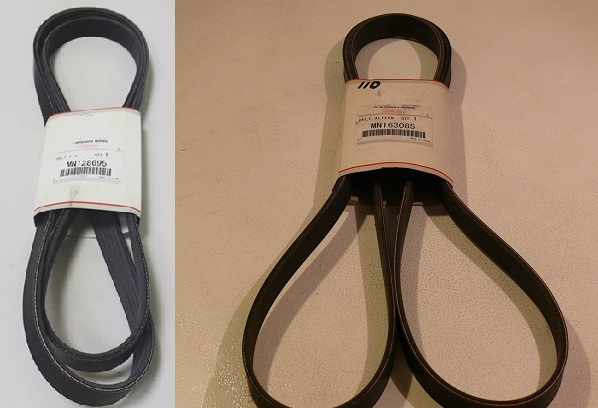

• Ремень привода вспомогательных агрегатов (MN128695 – для двигателя 4G63 и MN163085 – для двигателя 4G69, при необходимости)

• Проволока d=2 мм
• Болт М6 (длина 45-50 мм)
• Канцелярский зажим - 2 шт. (для двигателя 4G63)
• Веревка
• Деревянный брусок
• Моторное масло
• Очиститель деталей (обезжириватель)

• Ветошь

Примечания:

Согласно рекомендации завода-изготовителя, на двигателях Митсубиси Аутлендер замена ремня ГРМ (и ремня балансирного механизма) должна проводится через 90 тыс. км пробега или 6 лет эксплуатации (в зависимости от того, что наступит раньше).
Операции проверки и замены ремня газораспределительного механизма на двигателях 4G63 и 4G69 выполняются практически одинаково. Если операция касается только одного двигателя, это будет зазначено по тексту.

Проверка состояния ремня привода ГРМ

1. При необходимости, для получения доступа к ремням привода ГРМ, снимите верхнюю крышку ремня привода ГРМ (см. пункт 8 ниже).

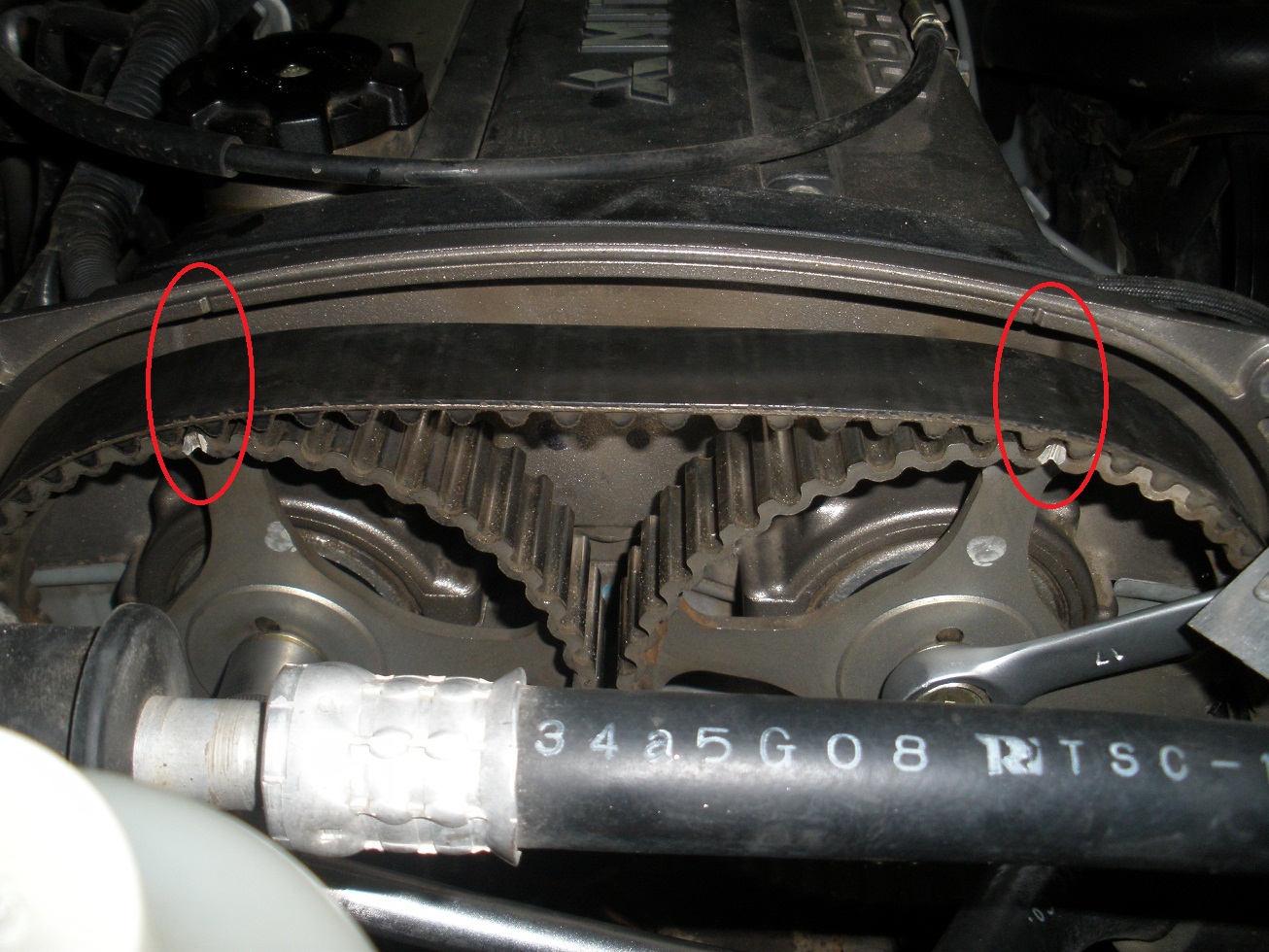

2. Проверьте правильность установки зубчатого ремня привода ГРМ.

Примечание:

Не сгибайте, не перекручивайте и не растягивайте зубчатый ремень привода ГРМ.
Не допускайте контакта зубчатого ремня привода ГРМ с маслом, охлаждающей жидкостью и водой.

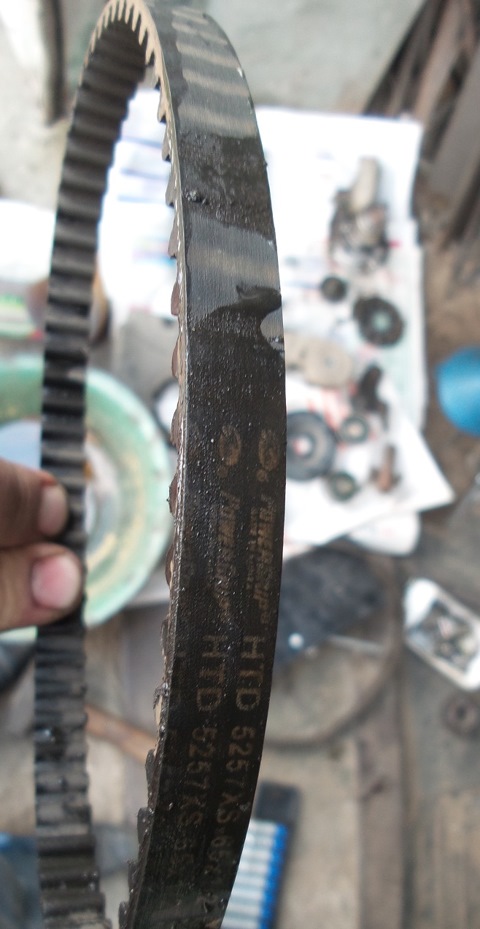

3. Ремень должен быть тщательно проверен. В случае обнаружения следующих очевидных дефектов (фото дефектов показаны на снятом ремне ГРМ) необходима замена ремня ГРМ Аутлендер:

3.1. Затвердевшая резина на задней стороне ремня: блестящая, неэластичная и такая твердая, что ноготь не оставляет на ней след при нажатии.

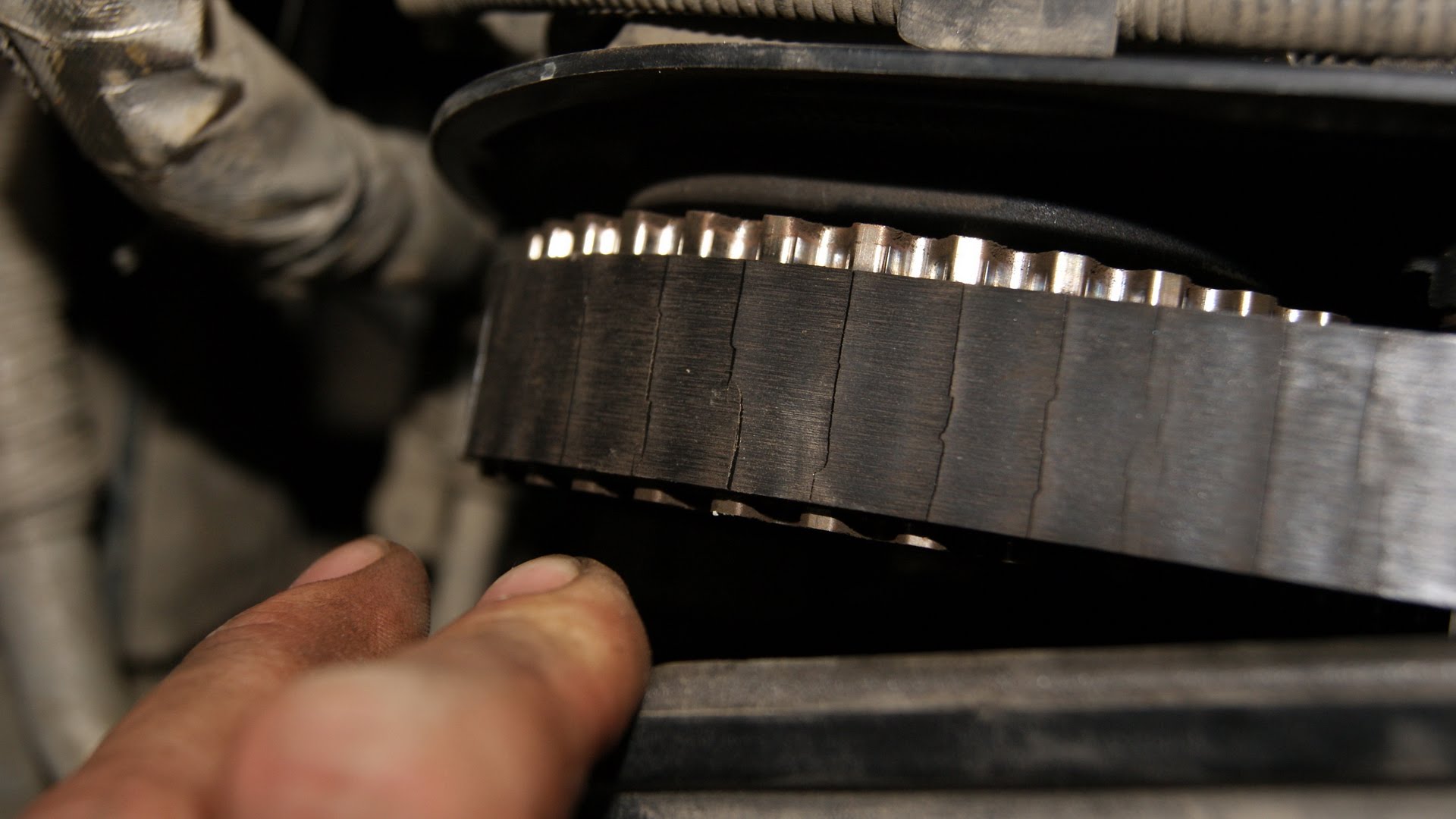

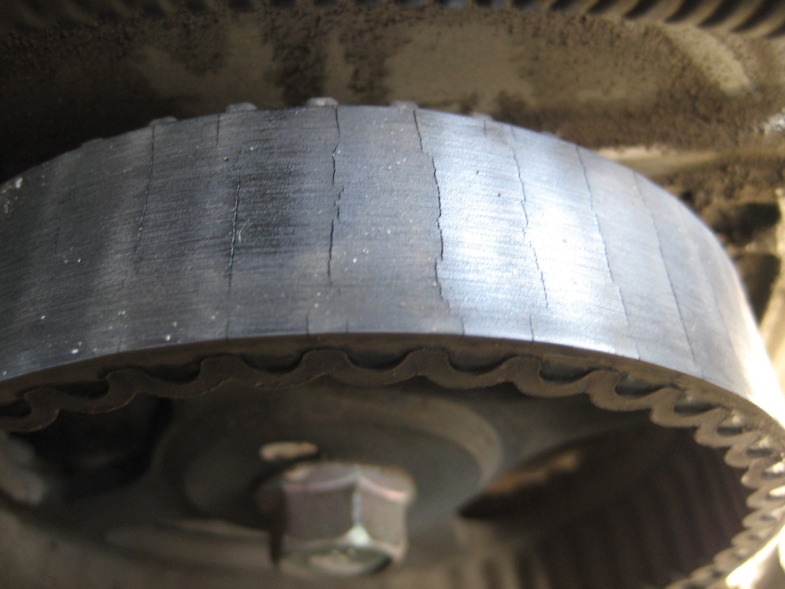

3.2. Потрескавшаяся резиновая поверхность задней стороны ремня (из-за перегрева).

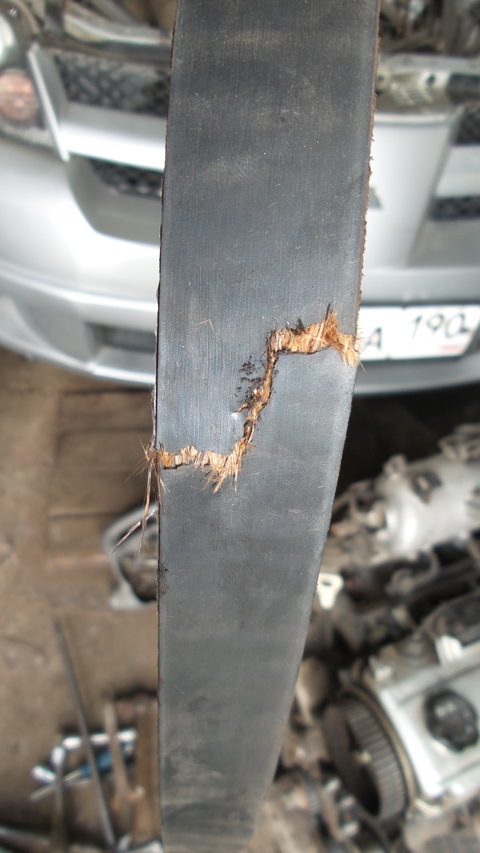

3.3. Трещины или расслоение корда ремня (из-за неправильной регулировки натяжения ремня).

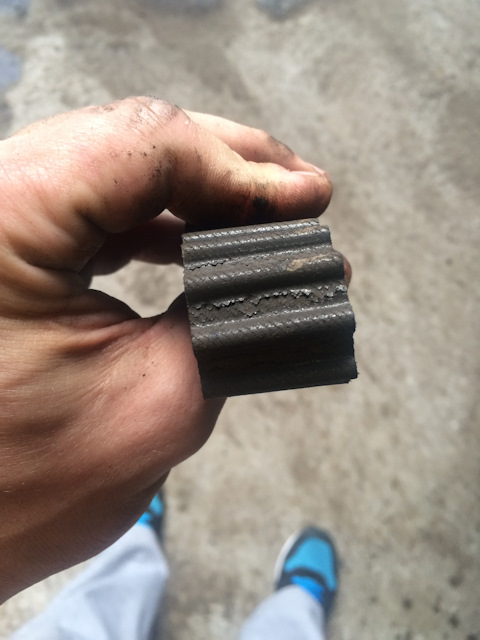

3.4. Трещины у основания зуба.

Примечание:

Дефекты 3.4 - 3.6 вызваны недостаточной центровкой звездочек или затрудненным вращением вспомогательных агрегатов.

3.5. Надрез на боковой стороне ремня.

3.6. Сильный износ боковой стороны.

Примечание:

Нормальный ремень должен иметь четко заостренные стороны, подобные вырезанным ножом.

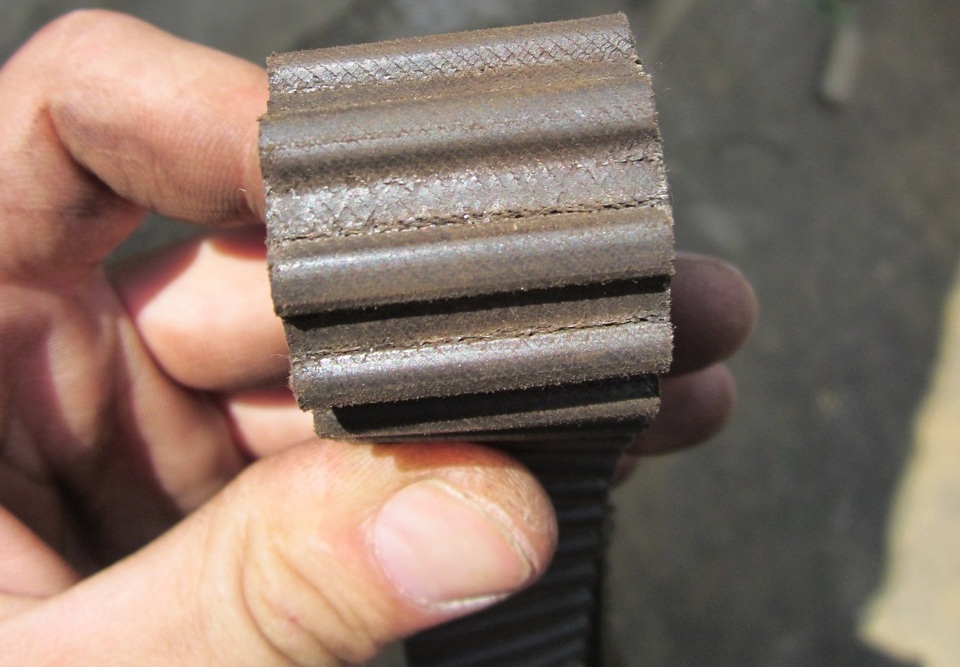

3.7. Сильный износ зубьев (из-за неправильного натяжения ремня).

Примечание:

На начальной стадии износа ремня ткань у ножки зуба на рабочей стороне изношена (ворсистые волокна ткани, исчез резиновый слой, цвет изменился до белого, нечеткая структура ткани).
На последней стадии износа ремня ткань у ножки зуба на рабочей стороне окончательно изношена при обнаженном резиновом слое (ширина зуба уменьшена).

3.8. Отсутствие зуба.

Снятие ремней привода ГРМ и балансирного механизма

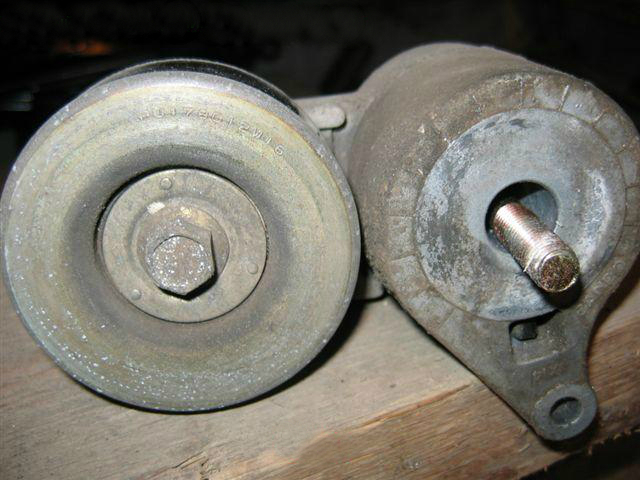

1. Снимите ремень привода вспомогательных агрегатов, автоматический натяжитель и обводной ролик, выполнив работы, описанные в пунктах 1-3 первой части и 1-7 второй части этой статьи).

Примечание:

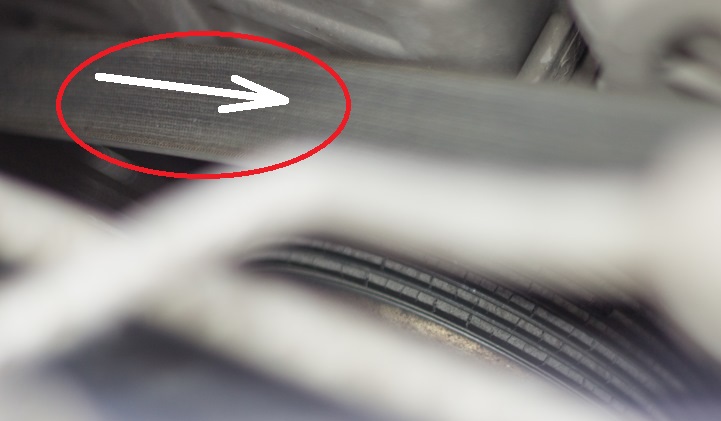

Если ремень привода вспомогательных агрегатов будет использоватся повторно, то нанесите мелом на обратной (нерабочей) стороне ремня стрелку, указывающую направление вращения по часовой стрелке.

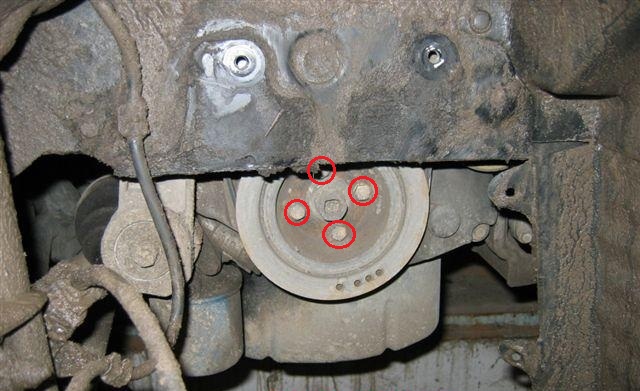

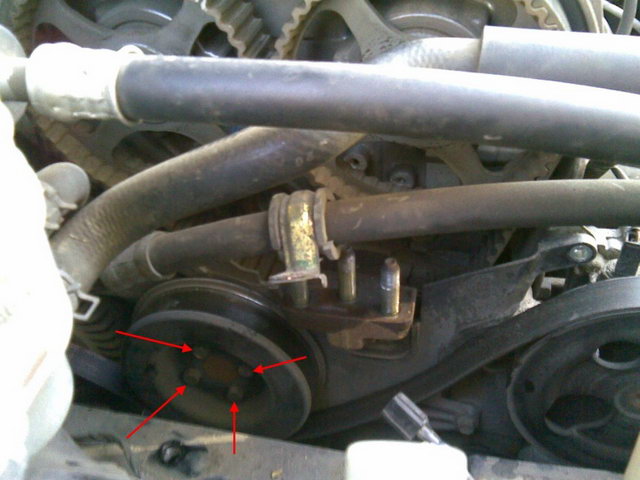

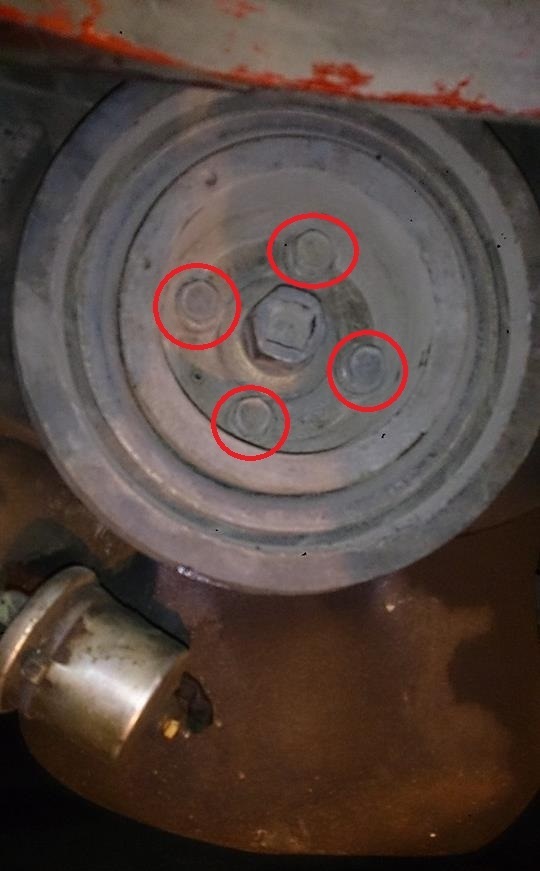

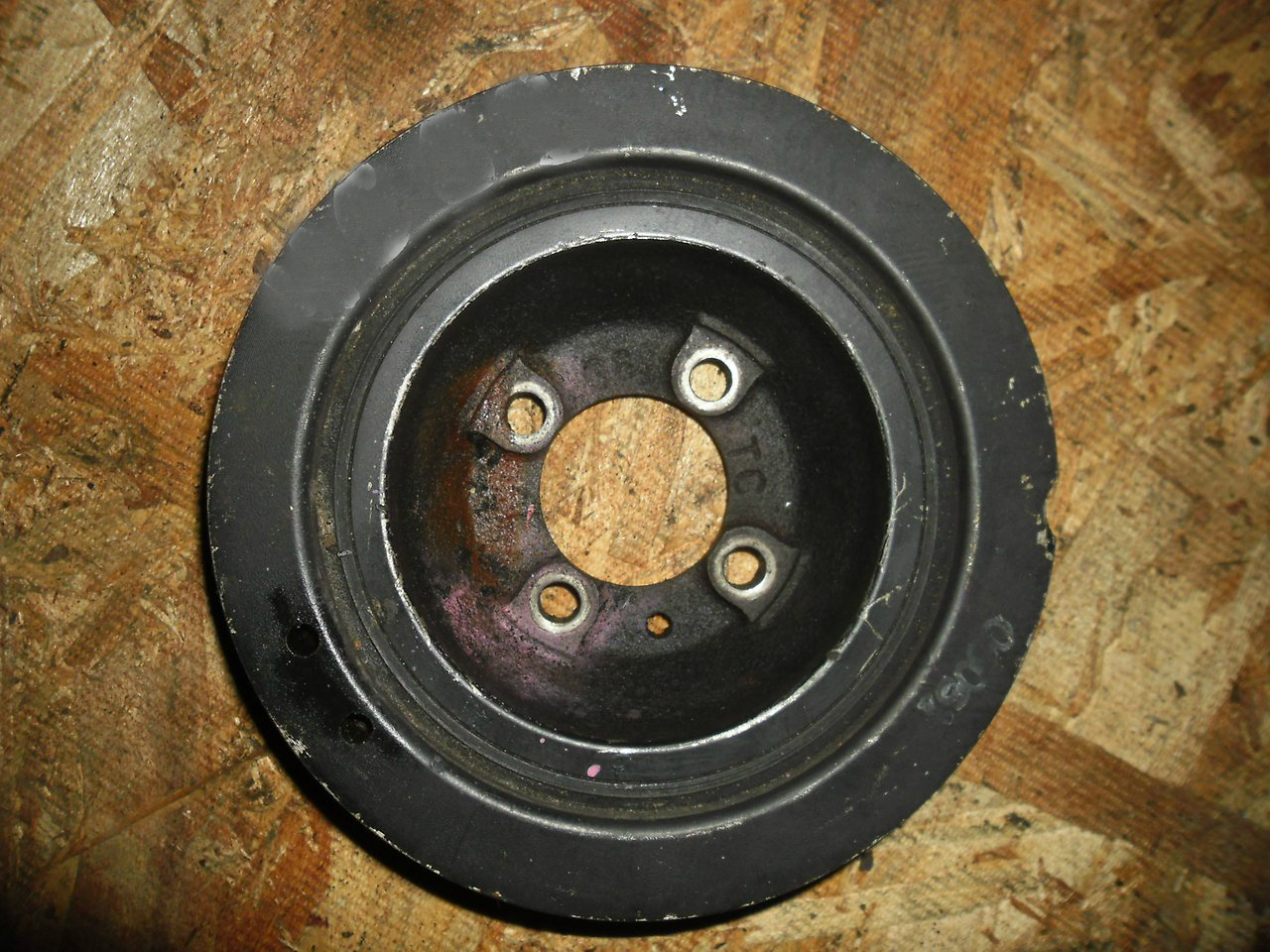

2. С помощью насадки на 13 мм отверните четыре винта крепления шкива привода вспомогательных агрегатов.

3. Снимите шкив привода вспомогательных агрегатов с двигателя.

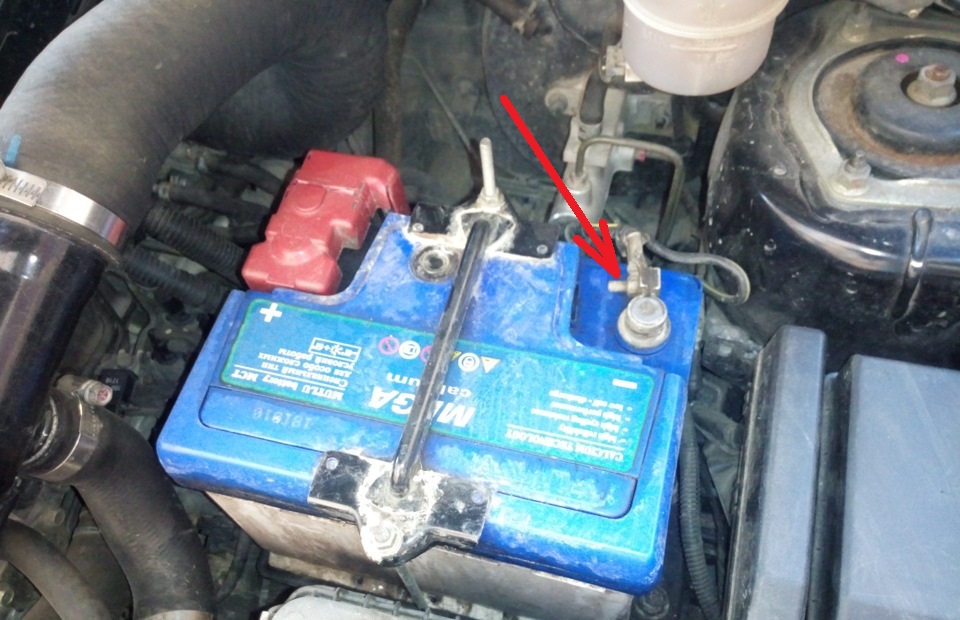

4. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

5. (двигатель 4G69) Отсоедините от компрессора кондиционера, датчиков концентрации кислорода и датчика положения коленчатого вала колодки проводов, выведите держатели из фиксаторов (размещение смотрите на фото ниже) и отведите от верхней крышки ремня привода ГРМ жгут проводов системы управления двигателем.

6. (двигатель 4G69) Отверните гайку крепления плюсовой клеммы к выводу "В" генератора, а также отсоедините колодку проводов от разъема генератора (на фото обозначены стрелками). Затем выведите держатель с фиксатора (на верхней крышке ремня привода ГРМ, обозначен на фото овалом) крепления жгута проводов генератора и отведите от крышки ГРМ этот жгут (для наглядности размещение элементов показано на снятом двигателе).

7. (двигатель 4G69) Затем насадкой на 10 мм отверните винт крепления кронштейна разъемов и снимите его (для наглядности показано на снятом двигателе).

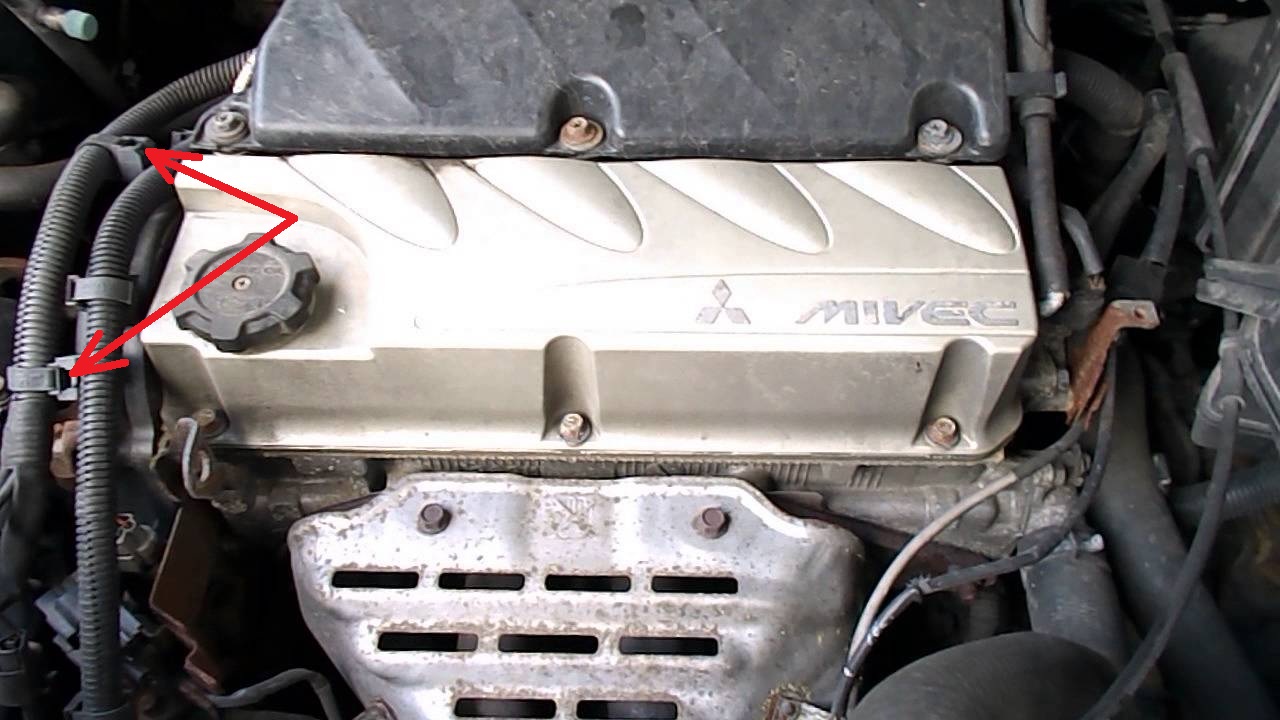

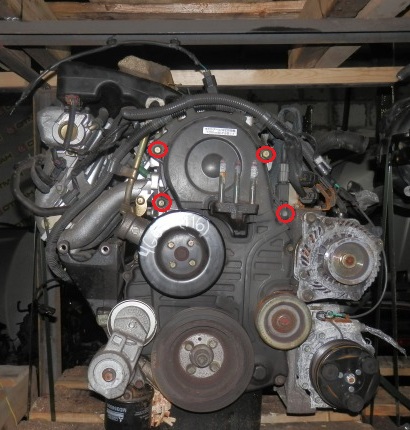

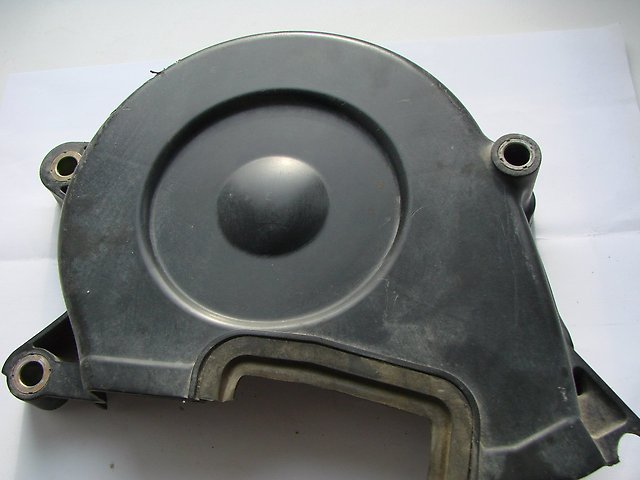

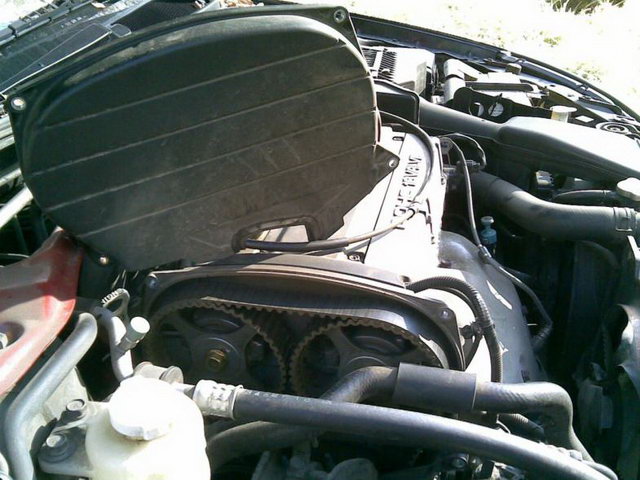

8.1. (двигатель 4G63) Выверните четыре винта крепления верхней крышки ремня привода ГРМ и снимите ее. При этом отведите освобожденный жгут проводов вместе с кронштейнами от привода ГРМ (кронштейны жгута крепятся болтами крепления крышки ГРМ с правой стороны).

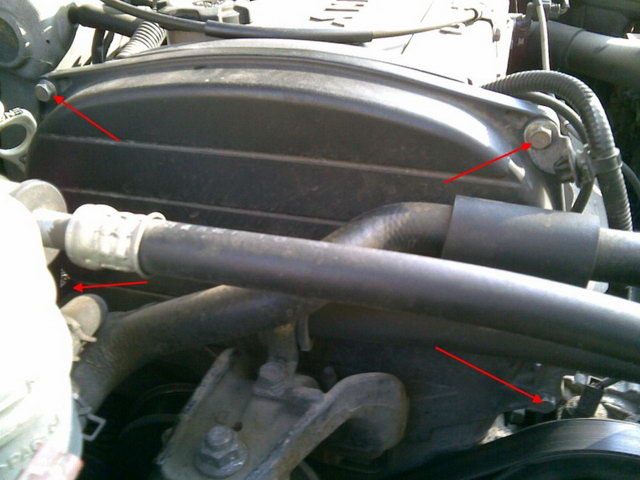

8.2. (двигатель 4G69) Выверните четыре винта крепления верхней крышки ремня привода ГРМ и снимите ее вместе с кронштейном фиксаторов жгутов проводов (кронштейн крепится двумя верхними болтами крышки ГРМ).

9. Затем торцевой насадкой на 10 мм выверните четыре болта крепления шкива насоса охлаждающей жидкости и снимите его (размещение винтов для наглядности показано на двигателе 4G63, но на 4G69 почти такая же помпа и размещение одинаковое).

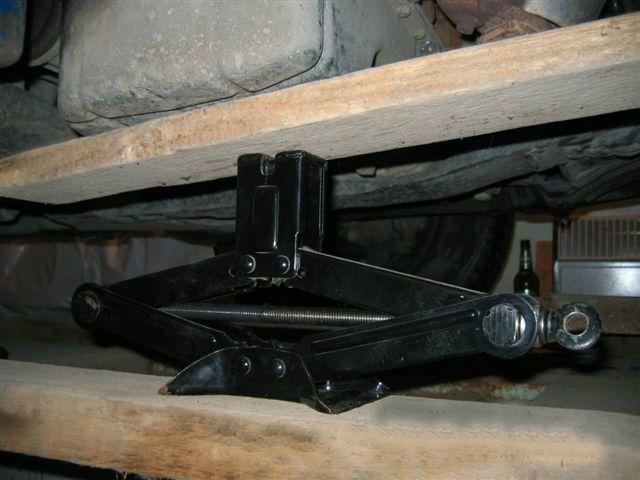

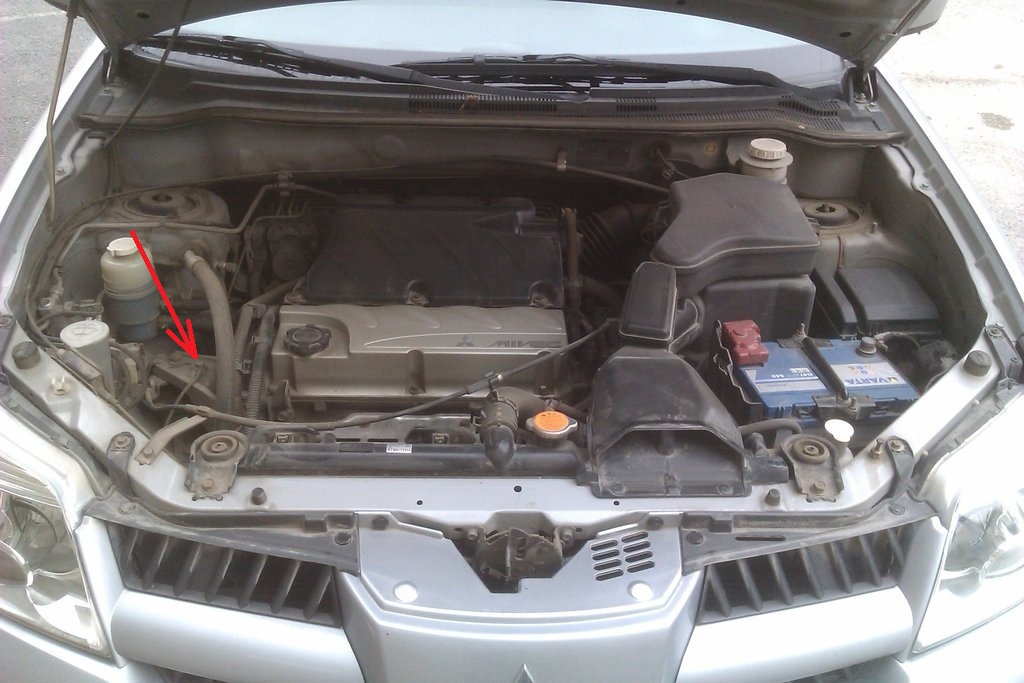

10. Установите домкрат под поддон картера двигателя и приподнимите его для разгрузки правой опоры.

11. Отверните болт крепления провода "массы" к кронштейну правой подушки двигателя и отведите провод.

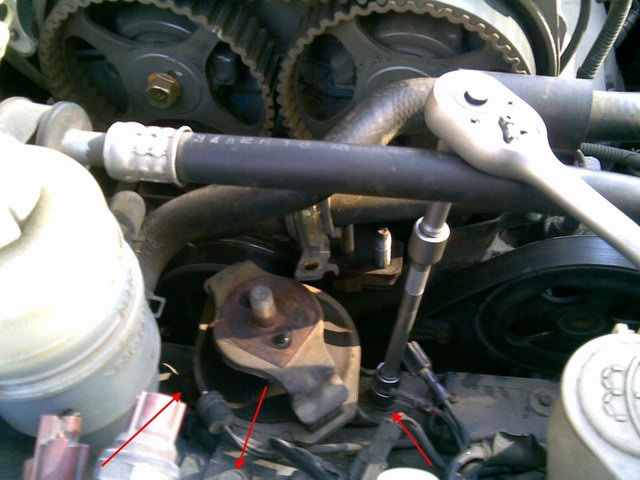

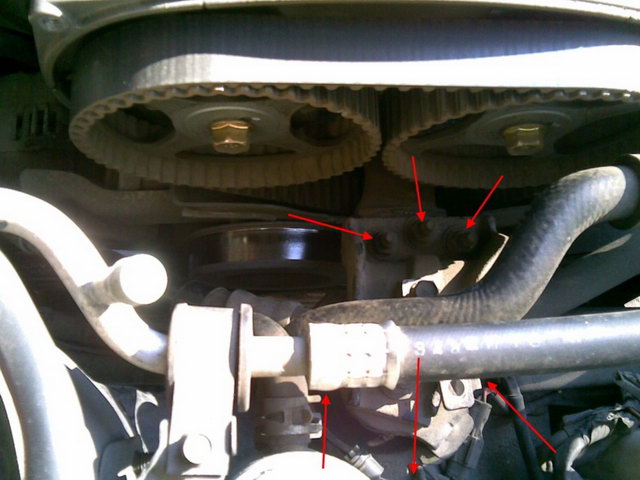

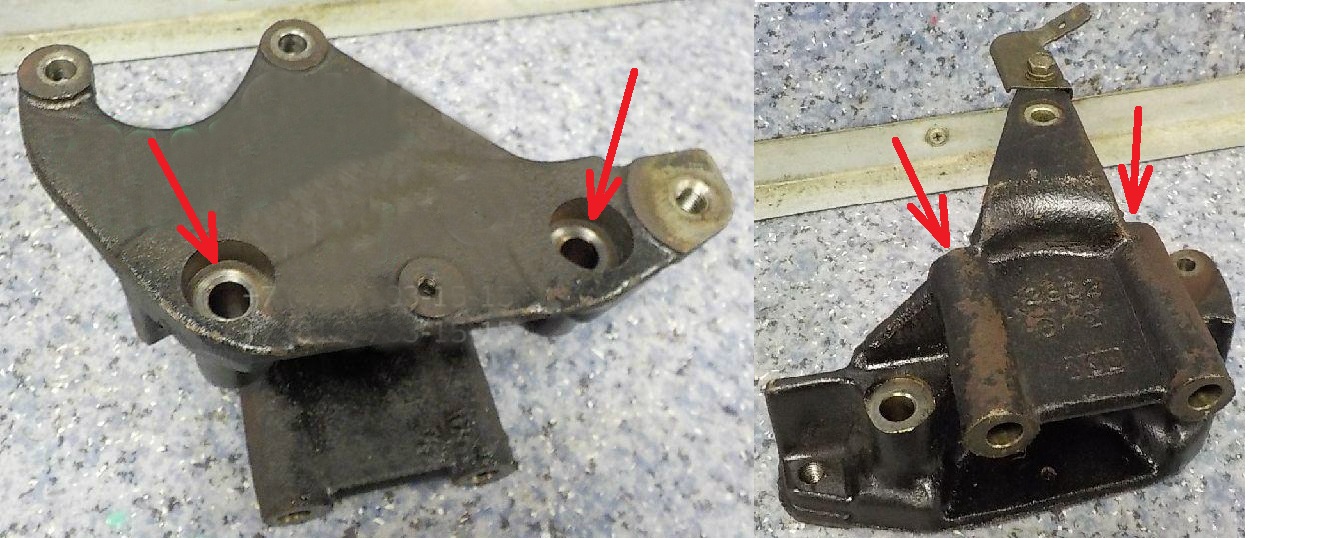

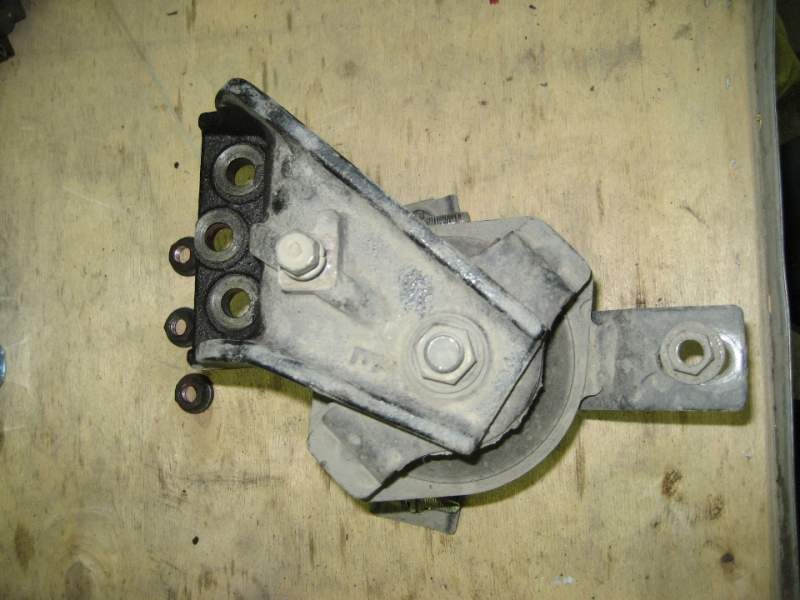

12. Отверните три гайки крепления кронштейна правой опоры к кронштейну двигателя, а также два болта и гайку крепления опоры двигателя к кузову (опоры двигателей снимаются аналогично, на фото двигатель 4G63).

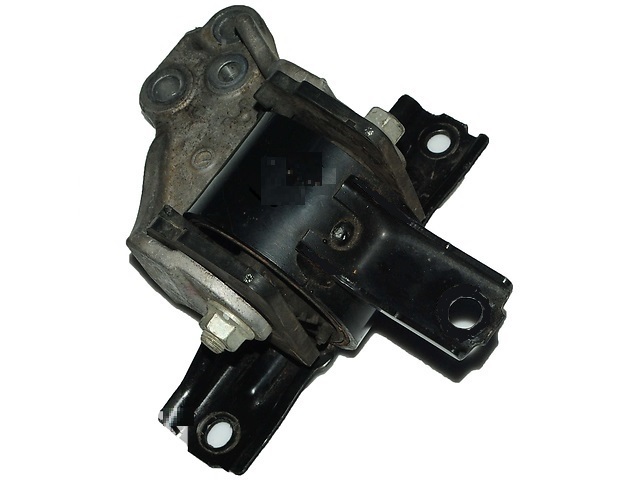

13. Снимите правую опору с моторного отсека.

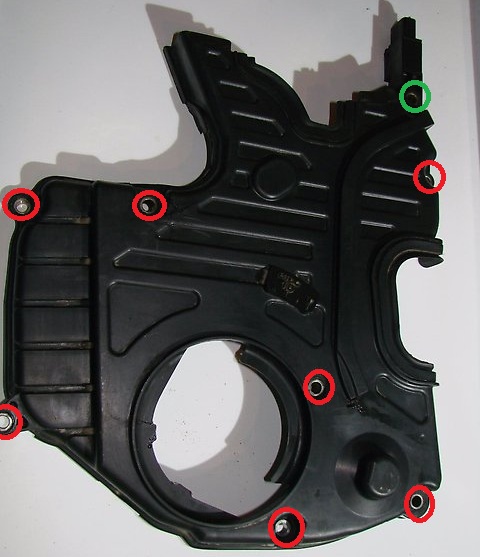

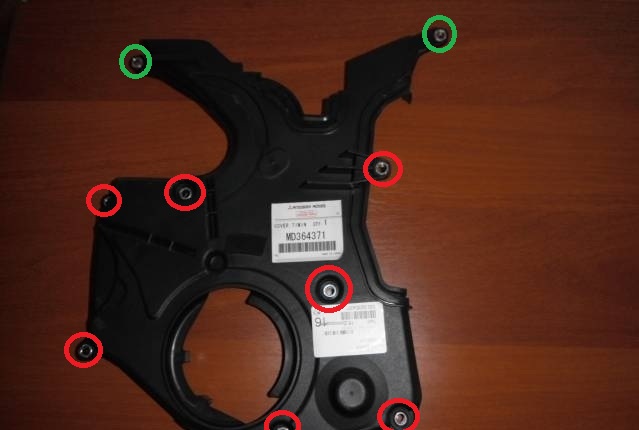

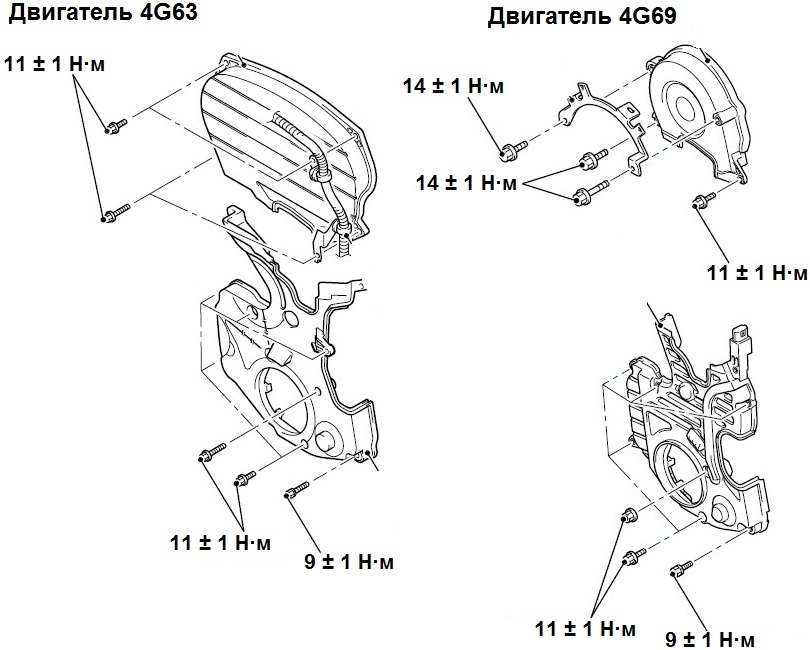

14. Затем необходимо снять крышку ремня ГРМ. Отверните болты крепления нижней крышки привода ГРМ и снимите ее. Для наглядности размещение болтов показано на снятых крышках двигателей (зелеными овалами показаны отверстия, болты с которых были вывернуты при снятии верхней крышки ГРМ, первое фото – двигатель 4G63, второе – 4G69).

15. Проверните коленчатый вал за центральный болт крепления звездочки по часовой стрелке до совмещения установочных меток на звездочке распределительного вала и звездочке коленчатого вала с соответствующими установочными метками, установив поршень цилиндра №1 в ВМТ такта сжатия (первое фото – двигатель 4G63, остальные – двигатель 4G69).

Примечание:

Всегда проворачивайте коленчатый вал только по часовой стрелке.

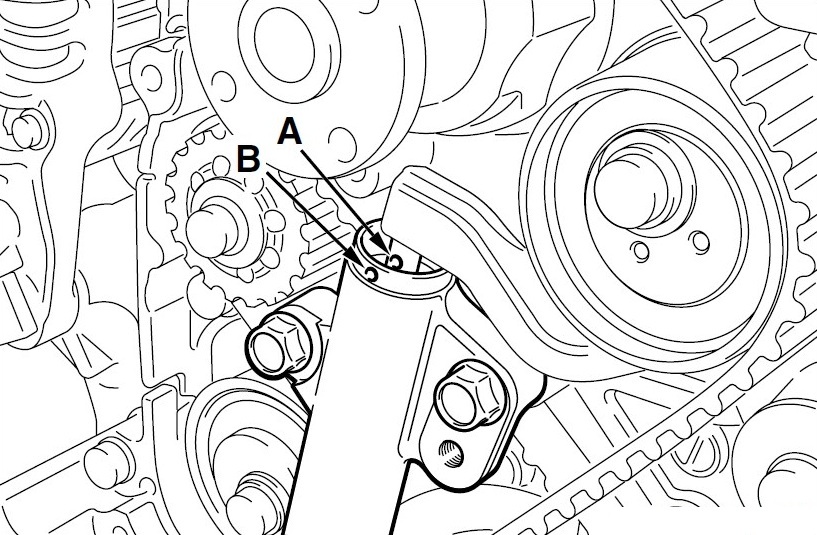

16. Если автоматический натяжитель ремня привода ГРМ необходимо не снимать или снять с зафиксированным штоком, то извлеките заглушку и вверните специальный стержень (MD998738) в отверстие боковой крышки (кронштейна) ГРМ так, чтобы он упирался в канавку на рычаге натяжителя.

17. Медленно вворачивайте специальный стержень, чтобы совместить отверстие "В" на корпусе автоматического натяжителя с отверстием "А" на штоке натяжителя.

Примечание:

Постепенно, в несколько приемов, вворачивайте специальный стержень с шагом не более 30° в секунду. Если стержень заворачивается с трудом или завернут сразу на полный ход, то возможна деформация специального стержня из-за затрудненного перемещения штока натяжителя.

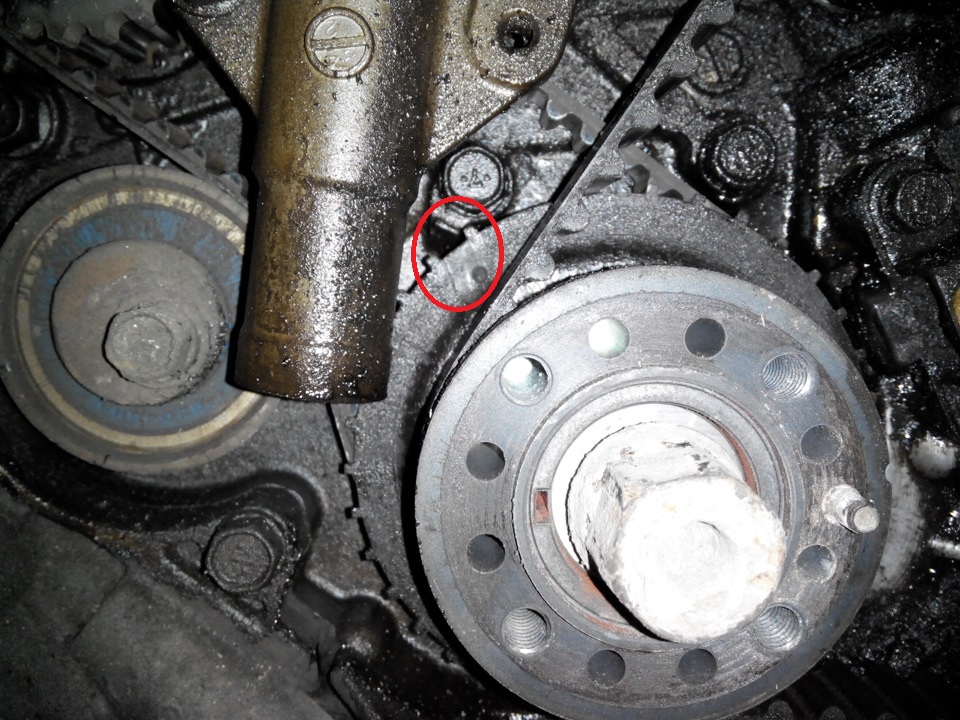

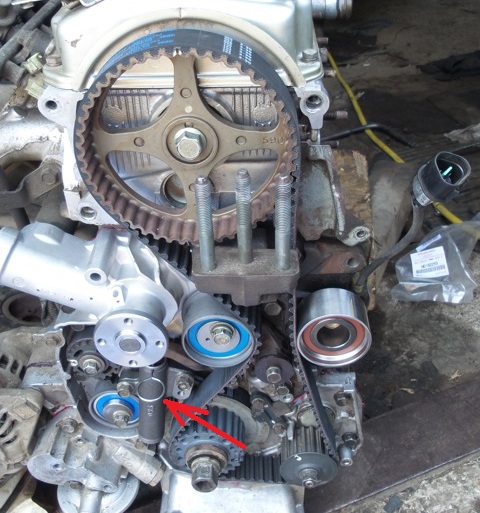

18. Вставьте жесткую "L"-образную проволоку диаметром 2 мм в отверстие корпуса автоматического натяжителя.

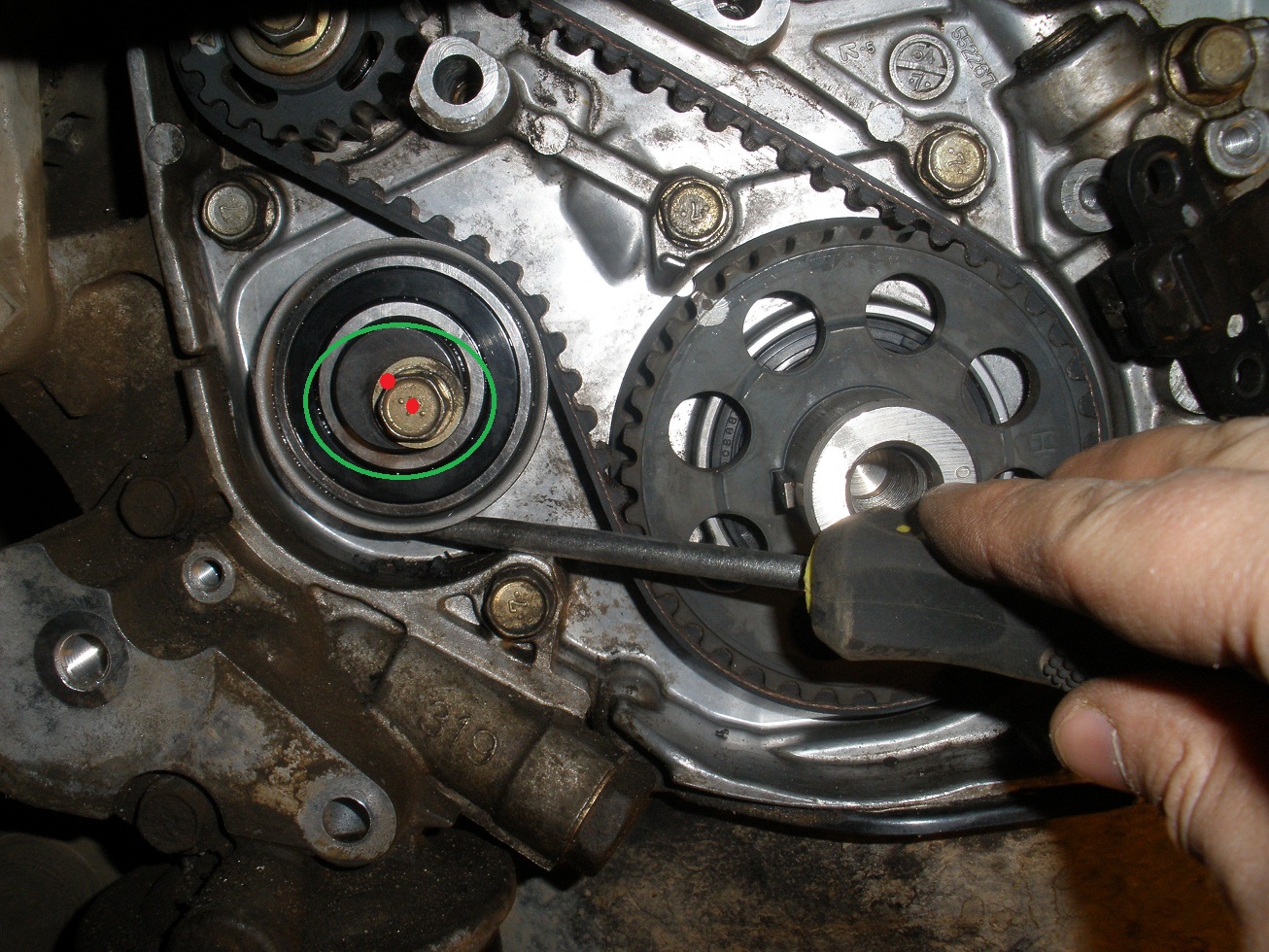

19. Ослабьте регулировочный болт ролика натяжителя и снимите ремень привода ГРМ.

Примечание:

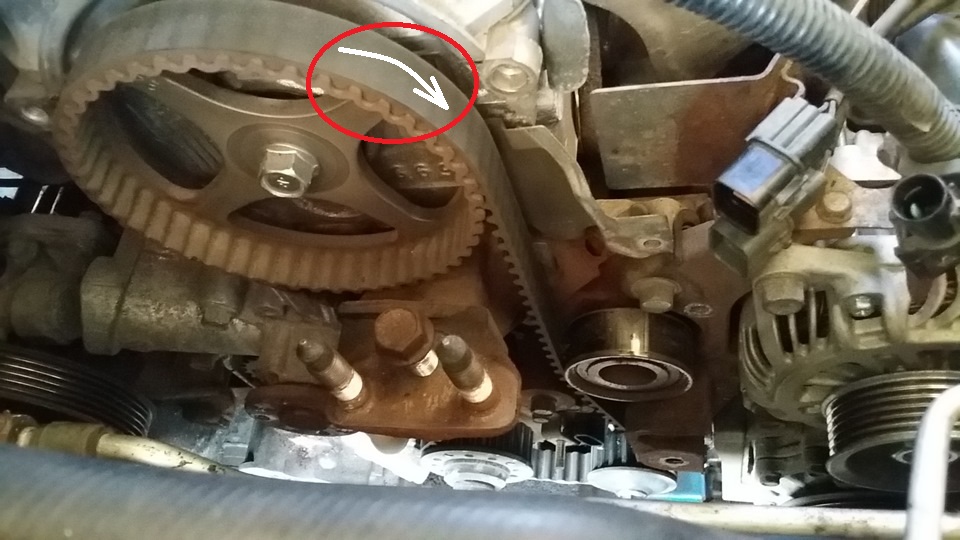

В случае повторного использования ремня привода ГРМ необходимо нанести мелом на обратной (нерабочей) стороне ремня стрелку, указывающую направление вращения (по часовой стрелке).

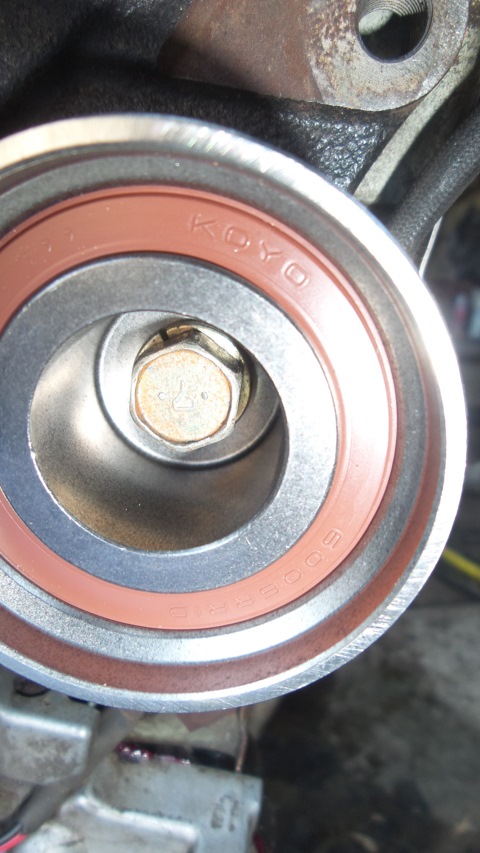

20. При необходимости замены снимите натяжной ролик ремня привода ГРМ, отвернув полностью болт его крепления.

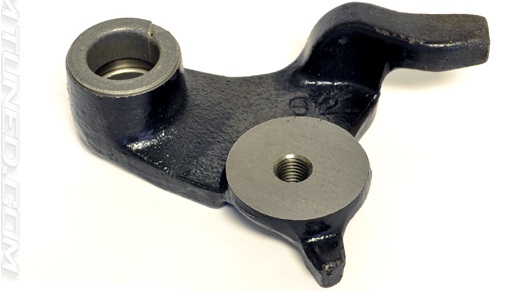

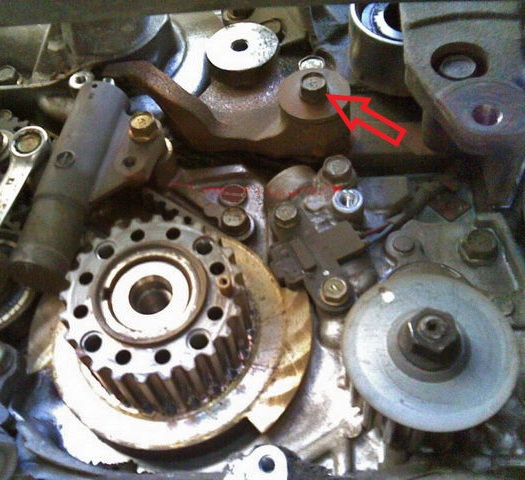

21. Затем отверните болт крепления рычага натяжителя ремня привода ГРМ и снимите его.

22. В случае замены автоматического натяжителя ремня ГРМ снимите его, отвернув два болта крепления торцевой головкой на 13 мм.

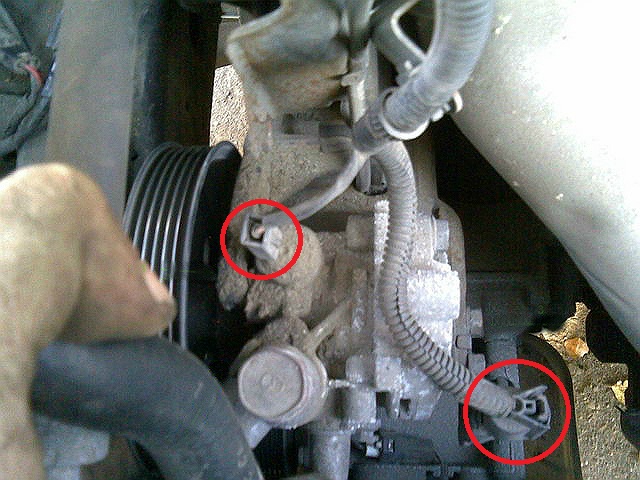

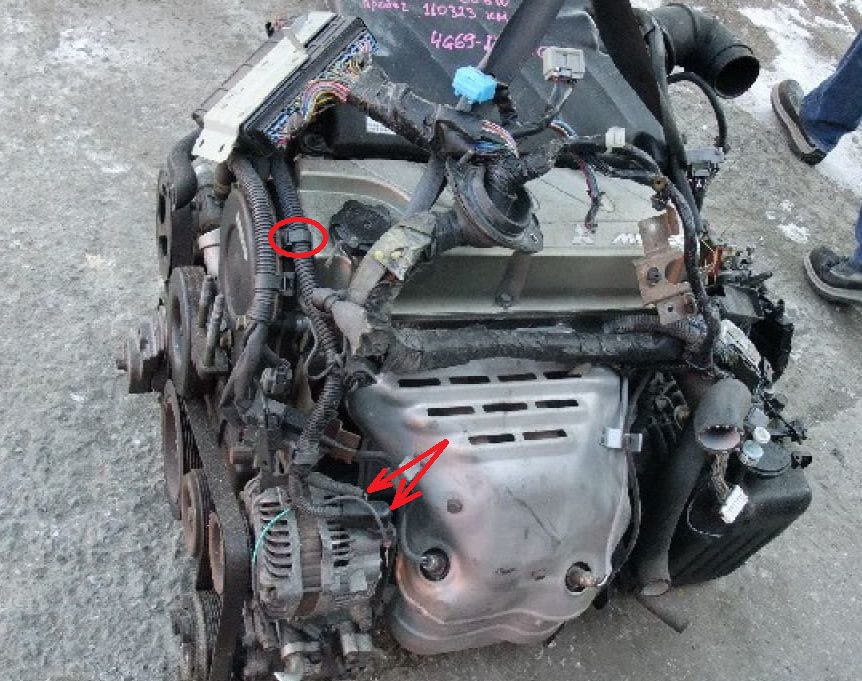

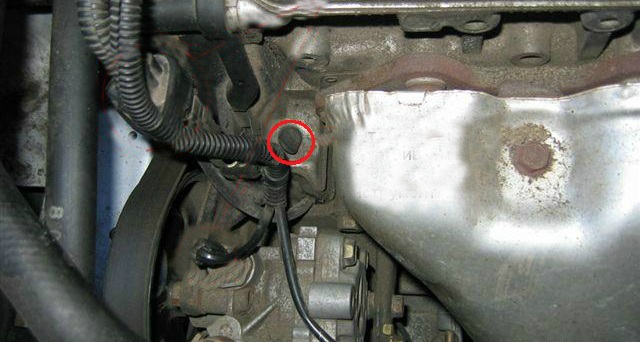

23. (двигатель 4G63) Отсоедините колодки проводов от разъема датчика-выключателя по давлению жидкости в гидросистеме усилителя рулевого управления и от разъема электромагнитной муфты компрессора кондиционера.

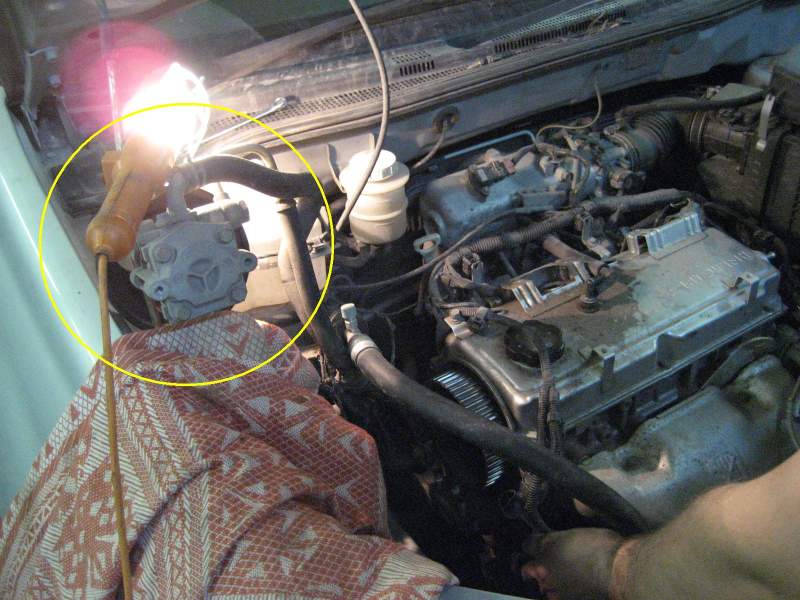

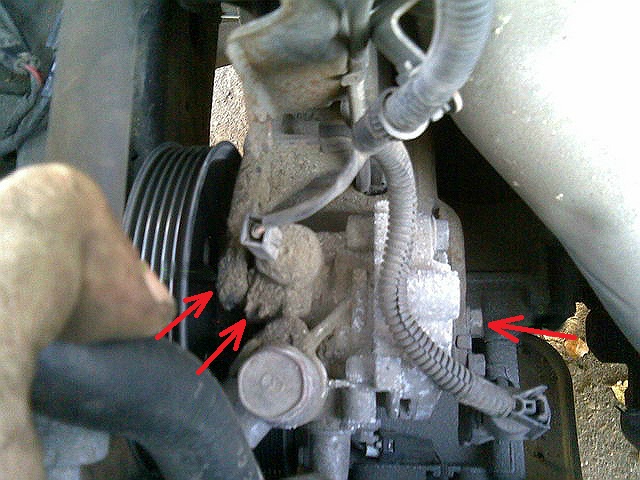

24. (двигатель 4G63) Отверните три болта крепления насоса гидроусилителя рулевого управления (двух болтов на фото не видно, они находятся на вертикальной линии по две стороны оси насоса), отведите его от двигателя на расстояние, сколько позволяют трубки магистралей системы, и подвесьте с помощью веревки или проволоки.

25. (двигатель 4G63) Снимите кронштейн крепления насоса гидроусилителя рулевого управления, отвернув болты его крепления (размещение болтов для наглядности показано на снятом кронштейне).

26. Затем отверните болт и снимите обводной ролик ремня привода ГРМ (размещение и снятие обводного ролика одинаково для двигателей 4G63 и 4G69).

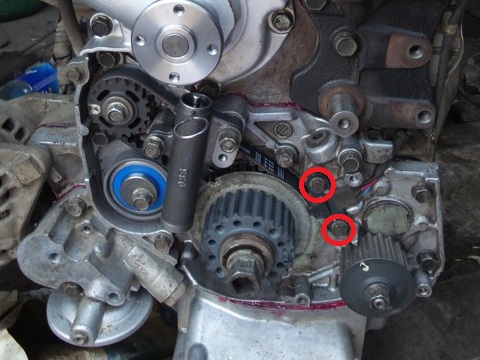

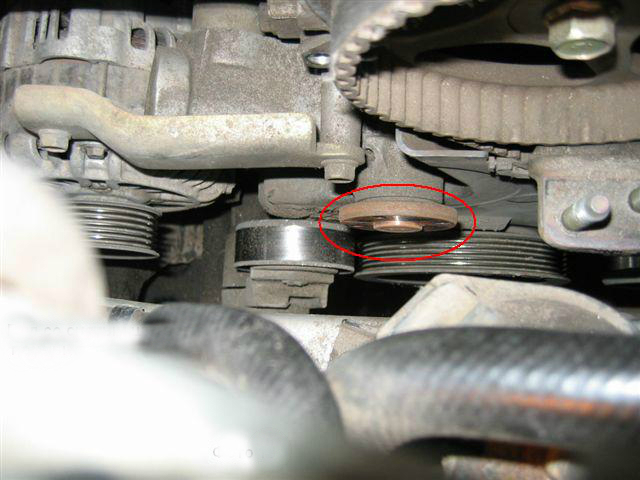

27. Выверните два болта крепления датчика положения коленчатого вала (размещение болтов одинаково для двигателей 4G63 и 4G69) и отведите датчик от ротора.

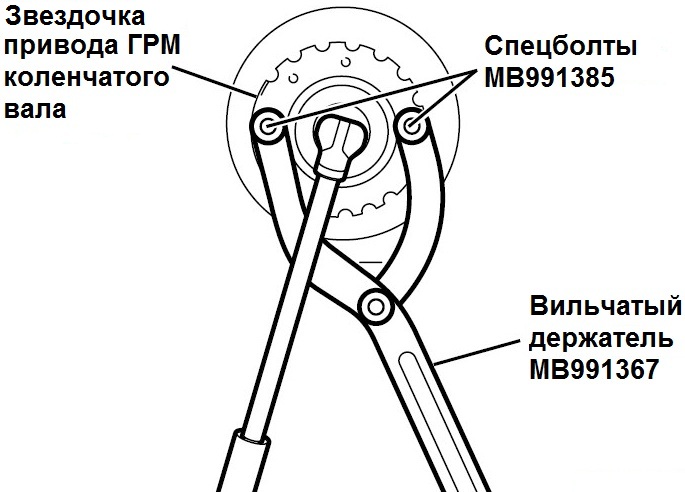

28. С помощью специального инструмента (вильчатый держатель MB991367 и спецболтов МВ991385) зафиксируйте коленчатый вал от проворота и отверните болт крепления звездочки.

Примечание:

Надежно закрепите специальный инструмент, чтобы он не перемещался.

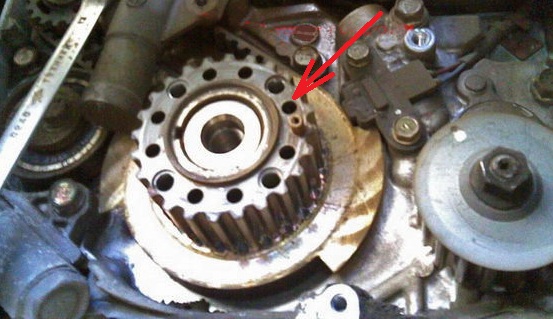

29. Снимите болт вместе с шайбой и звездочкой с хвостовика коленчатого вала.

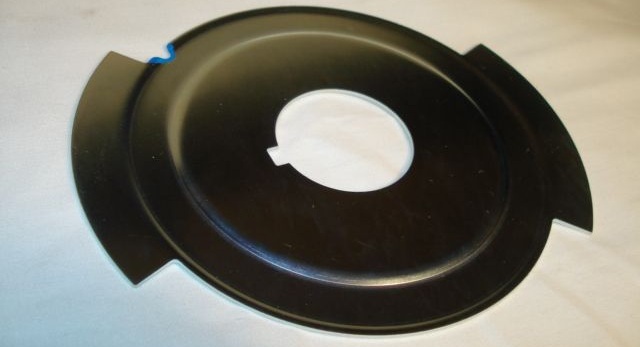

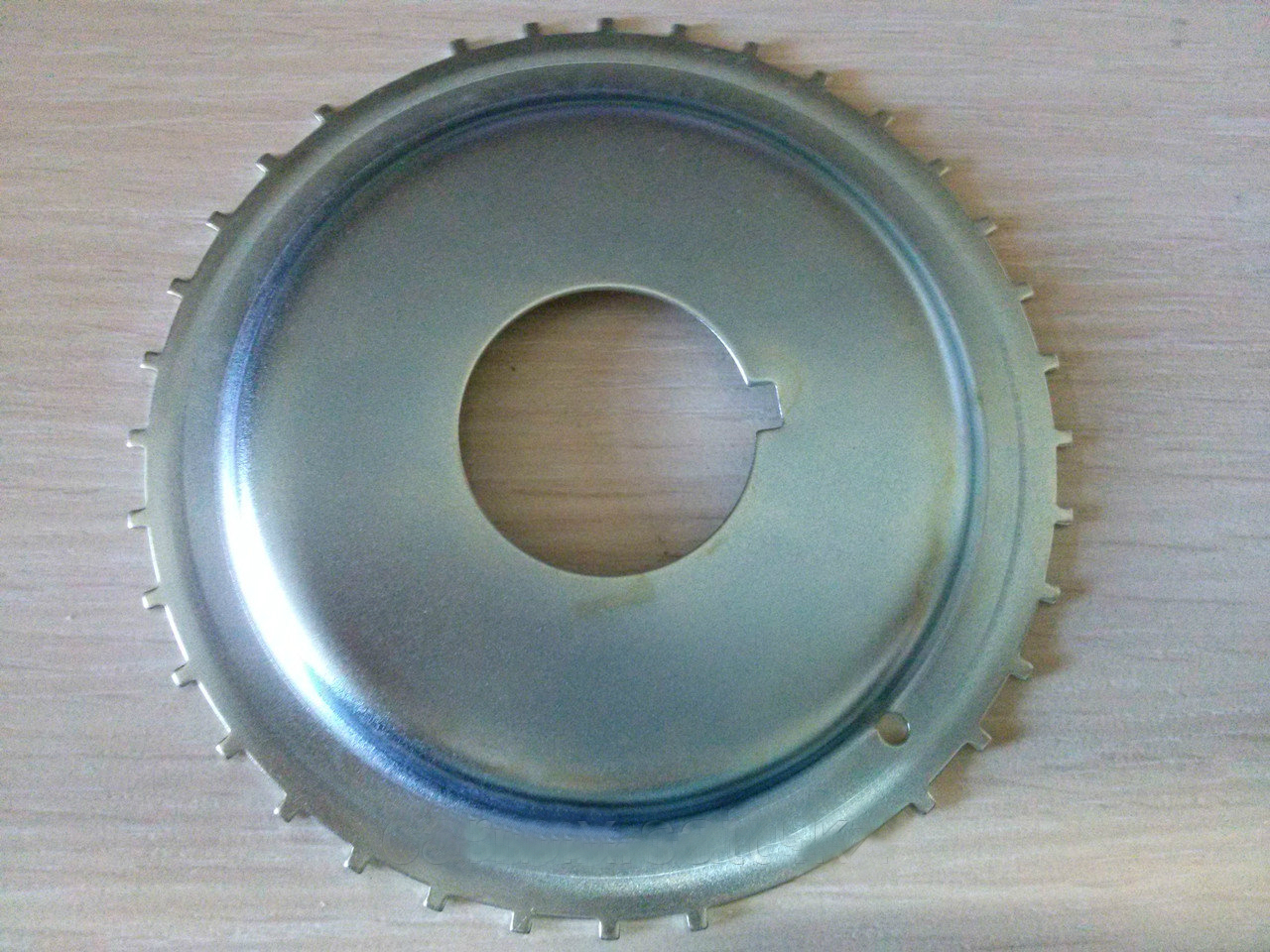

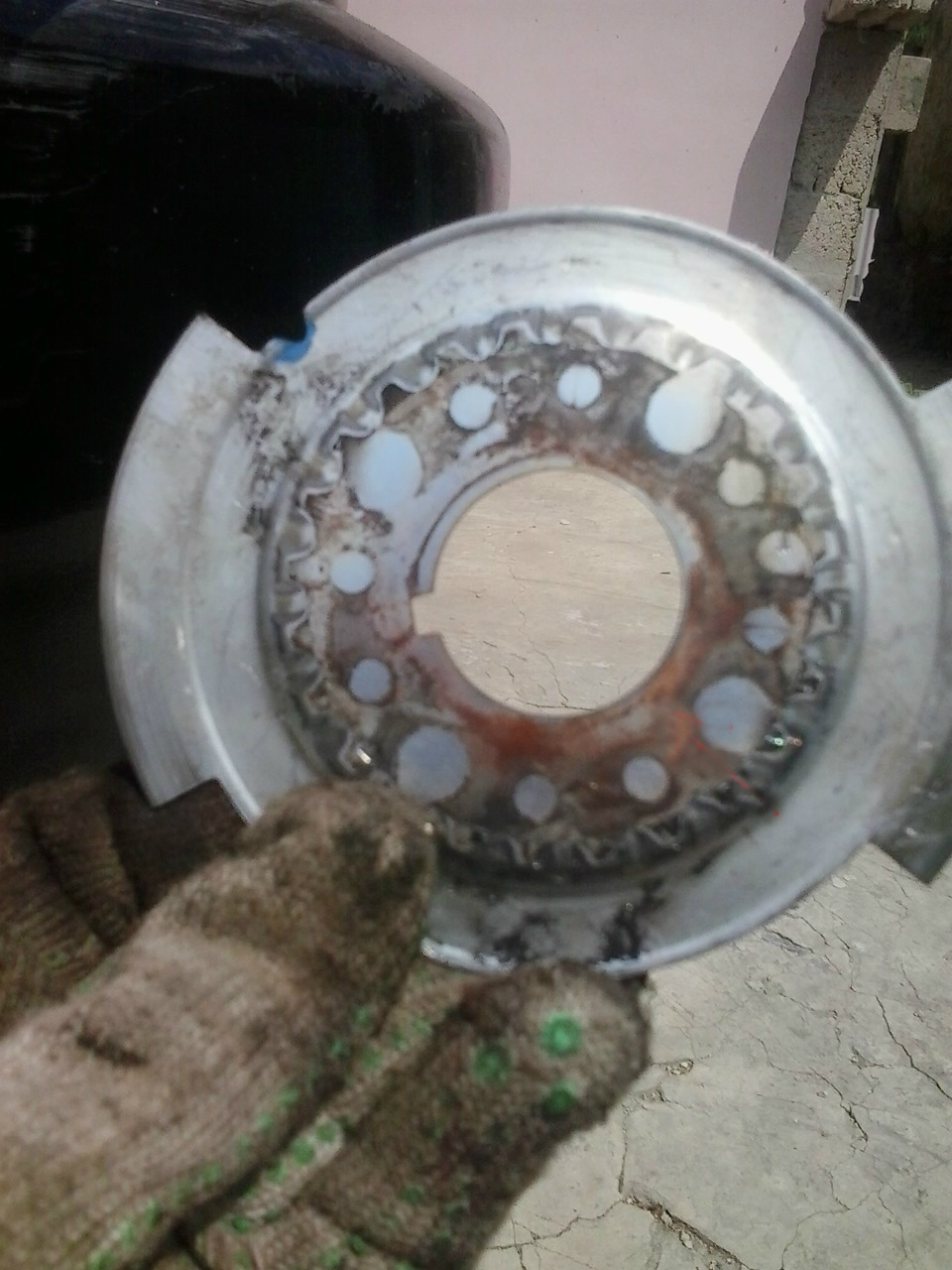

30. Затем снимите ротор датчика положения коленчатого вала (первое фото – двигатель 4G63, второе – 4G69).

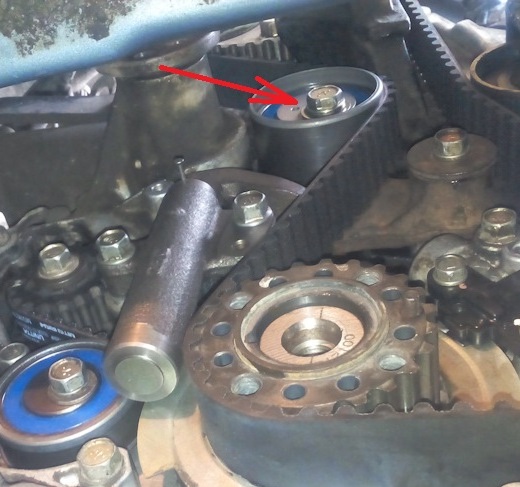

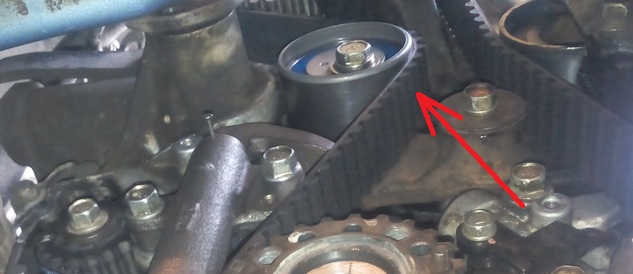

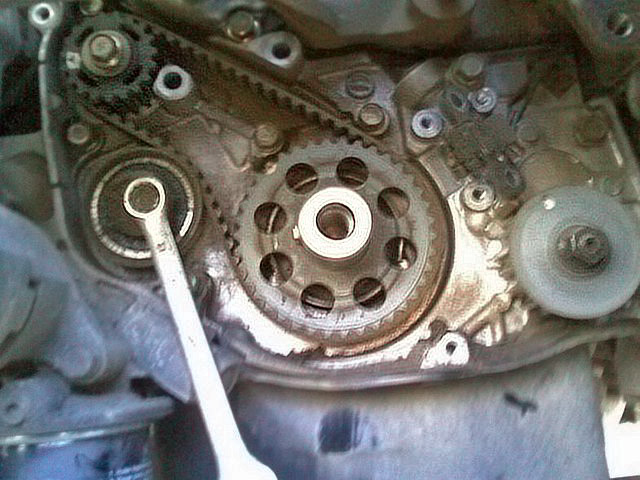

31. Головкой на 13 мм отверните болт крепления ролика-натяжителя ремня привода балансирного механизма и снимите этот ролик.

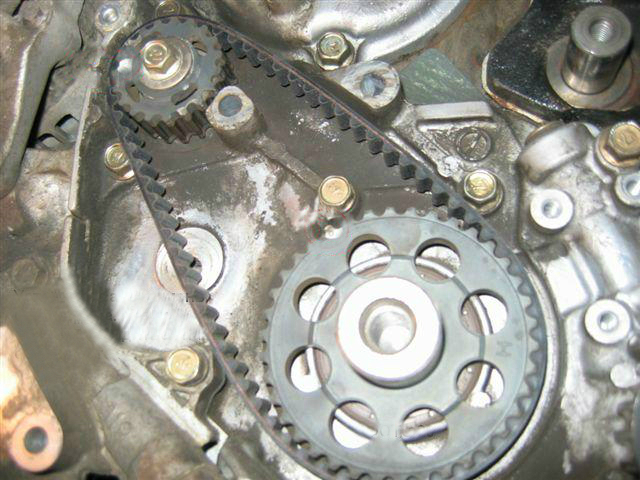

32. Снимите ремень привода балансирного механизма.

Примечание:

Если ремень привода балансирного механизма будет использоватся повторно, то нанесите мелом на обратной (нерабочей) стороне ремня стрелку, указывающую направление вращения по часовой стрелке.

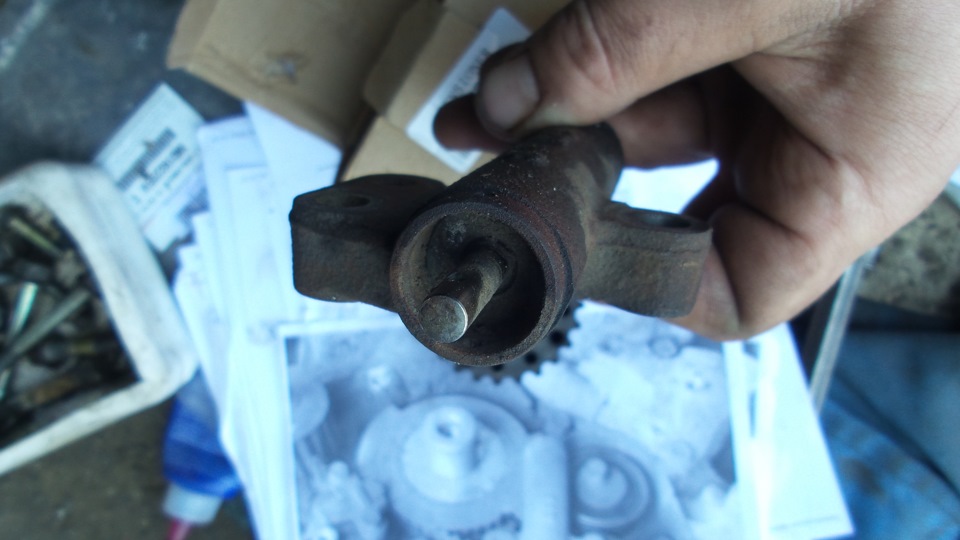

Проверка автоматического натяжителя ремня привода ГРМ

1. Проверьте натяжитель на отсутствие утечек масла.

Примечание:

При наличии утечек замените автоматический натяжитель.

2. Провеьрте шток на отсутствие износа и повреждения, при необходимости замените автоматический натяжитель.

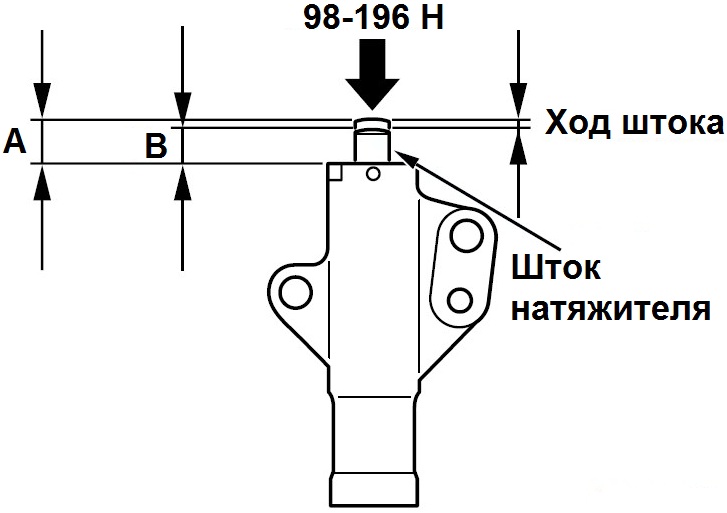

3. Возьмите автоматический натяжитель в руки. Надавите на шток натяжителя, например, уперев его в блок цилиндров, приложив усилие 98-196 Н, и затем измерьте ход штока "А - В". Если ход штока выходит за пределы номинального значения, то замените автоматический натяжитель.

Примечание:

Номинальное значение хода штока – 1 мм или меньше.
A –  длина, когда шток не нагружен (свободный); В – длина при нажатии; A - B – ход штока.
Данную проверку можно выполнить с помощью тисков. При установке корпуса натяжителя в тиски убедитесь, что корпус не перекошен по отношению к губкам тисков. Если шток легко утапливается, то замените натяжитель. Если натяжитель исправен, то утапливание штока требует значительных усилий.

Установка ремней привода ГРМ и балансирного механизма

Примечание:

Поскольку вода или масло могут серьезно уменшить срок службы ремня привода ГРМ, то при снятии деталей обеспечьте, чтобы ремень привода ГРМ, звездочка и кронштейн механизма натяжения были чистыми и сухими, никогда не мойте их. Загрязненные детали должны быть заменены.
Если какая-нибудь из деталей замаслена, то проверьте отсутствие утечки масла через сальники (в том числе передний сальник распределительного вала).

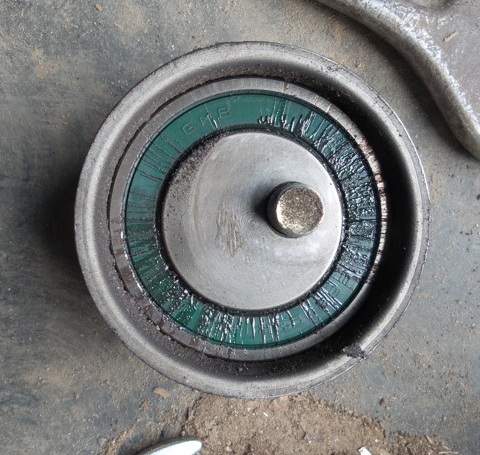

Проверьте состояние и плавность вращения ролика натяжителя.
Если устанавливается ремень привода ГРМ, бывший в эксплуатации, то проверьте его состояние.

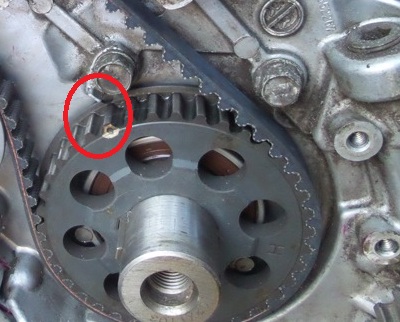

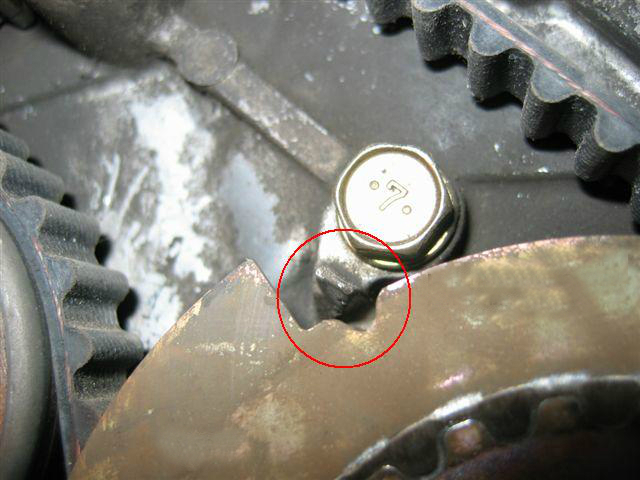

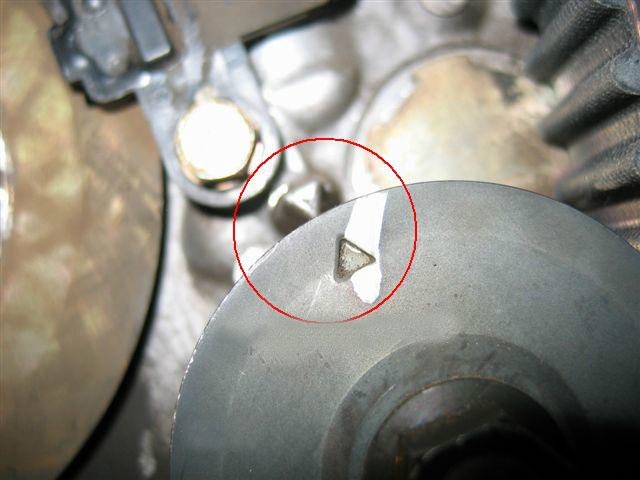

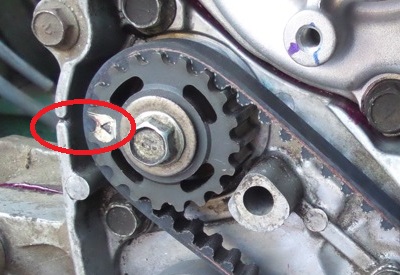

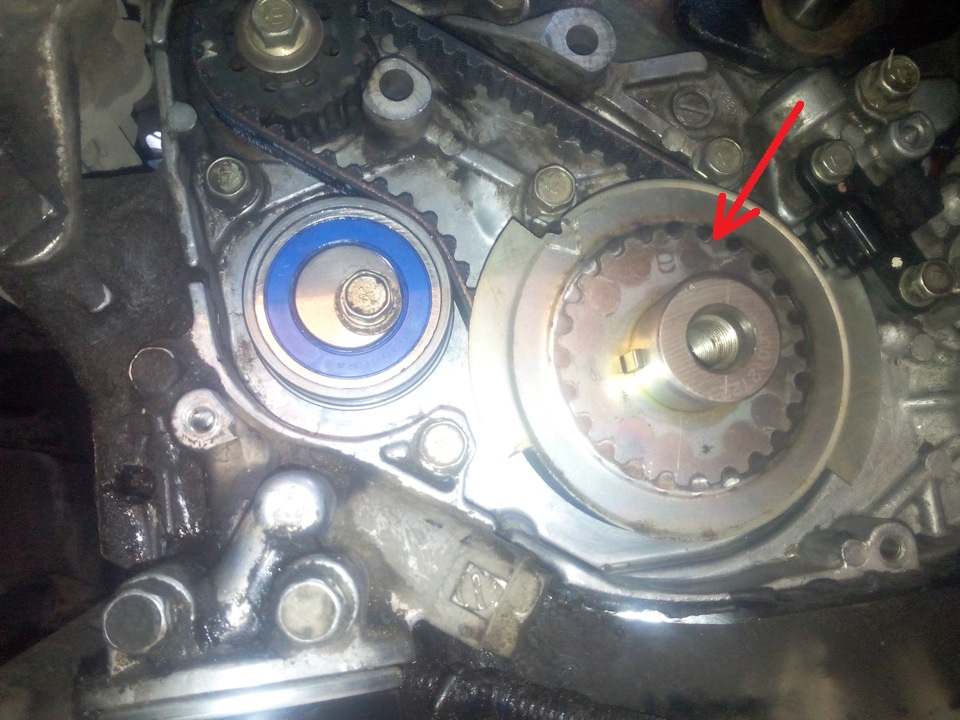

1. Проверьте, что метка на звездочке коленчатого вала и метка на звездочке уравновешивающего вала совмещены с соответствующими установочными метками.

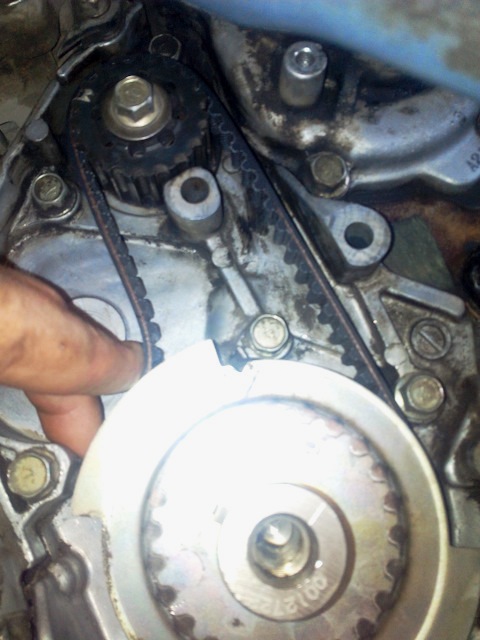

2. Установите ремень привода балансирного механизма на звездочку коленчатого вала и звездочку уравновешивающего вала. Обеспечьте отсутствие провисания ремня.

Примечание:

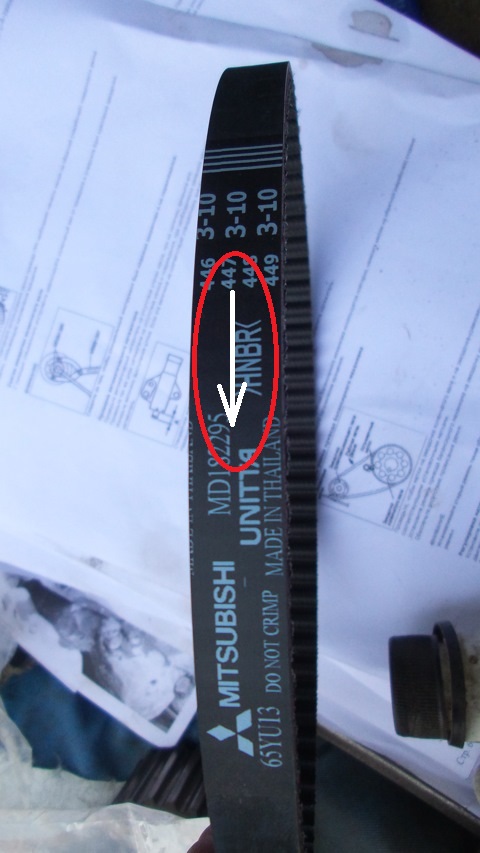

Устанавливайте бывший в эксплуатации ремень так, чтобы стрелка с обратной (нерабочей) его стороны совпадала с направлением вращения ремня (по часовой стрелке).

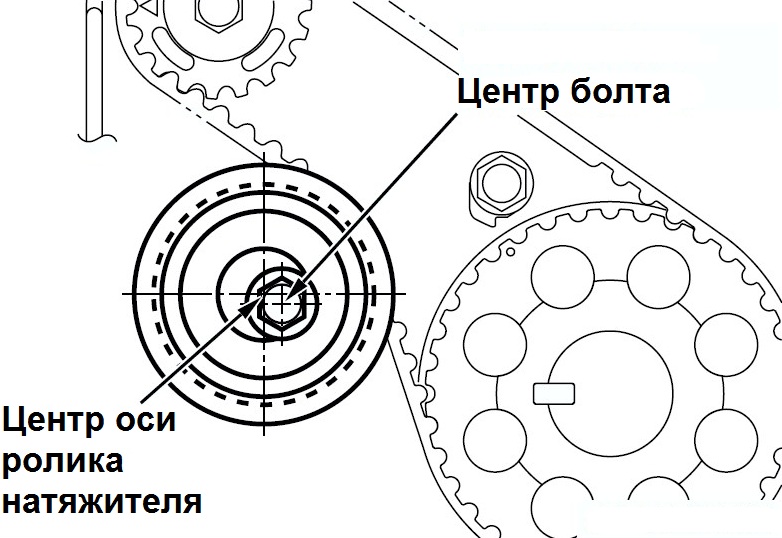

3. Установите ролик натяжителя ремня привода балансирного механизма так, чтобы его фланец был направлен к передней части двигателя. Временно зафиксируйте болтом ролик натяжителя, чтобы центр оси ролика натяжителя сместился влево и вверх от центра болта крепления ролика.

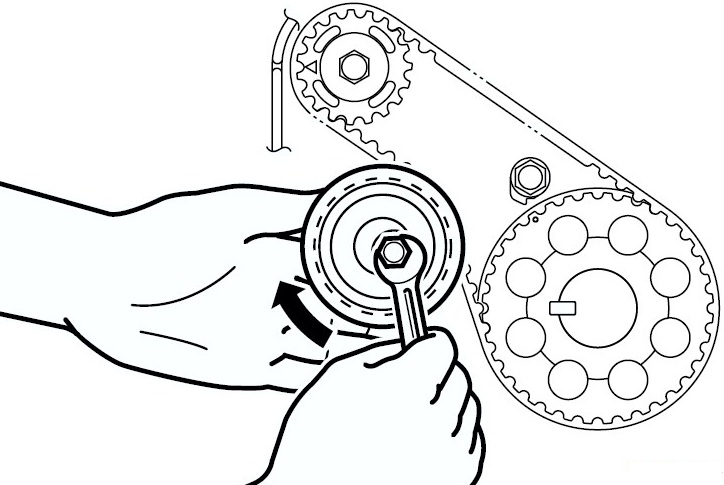

4. Рукой удерживая натяжитель ремня привода балансирного механизма в направлении, указанном стрелкой на рисунке ниже, приложите усилие 3 ± 0,4 Н·м к ремню привода так, чтобы натянуть рабочую ветвь ремня. Затем зафиксируйте натяжитель ремня привода балансирного механизма в этом положении, затянув болт крепления.

Примечание:

При затягивании болта следите за тем, чтобы ролик натяжителя не проворачивался вместе с болтом крепления. Если ролик натяжителя провернулся вместе с болтом крепления ролика, то натяжение ремня привода балансирного механизма будет чрезмерным.
Момент затяжки болта – 19 ± 3 Н·м.

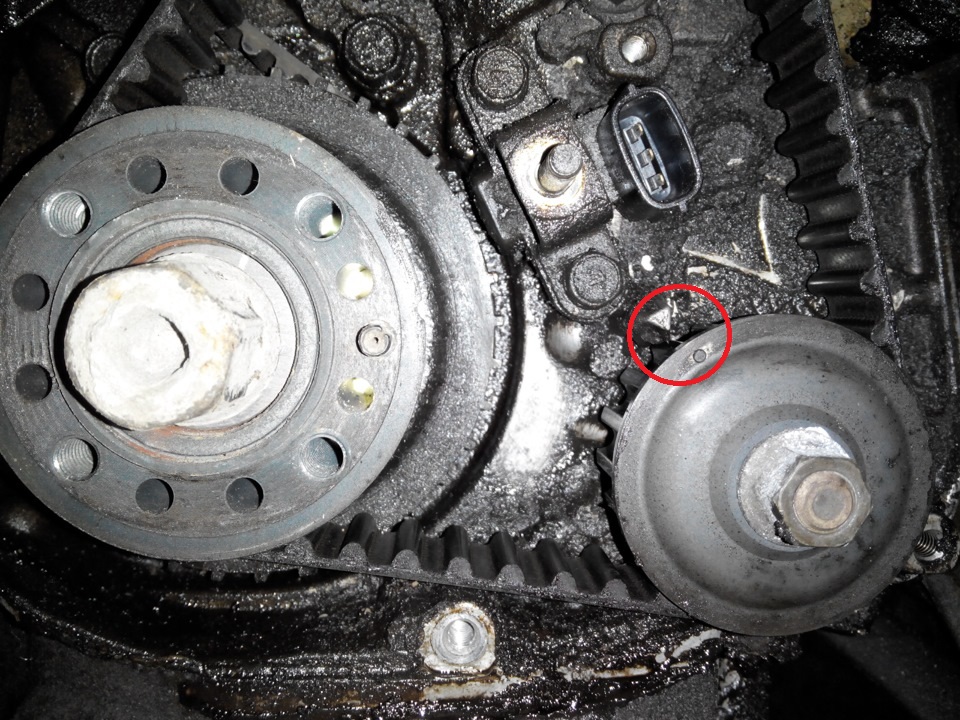

5. Проверните коленчатый вал на два оборота по часовой стрелке и установите поршень цилиндра №1 в ВМТ такта сжатия. Проверьте совмещение установочных меток. Это можно сделать, временно установив звездочку и ввернув болт в хвостовик шкива коленчатого вала (без затяжки) и сняв их после прокрутки.

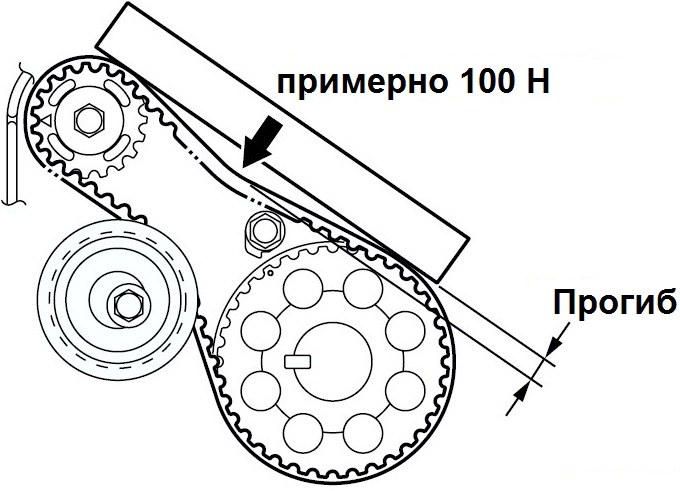

6. Проверьте соответствие прогиба рабочей ветви ремня привода балансирного механизма номинальному значению, нажимая с усилием 100 Н в центре пролета ремня между звездочками (удерживайте ролик от проворота), как показано на рисунке.

Примечание:

Номинальное значение прогиба – 5 - 7 мм.

7. Отрегулируйте прогиб ремня, если он не соответствует номинальному значению.

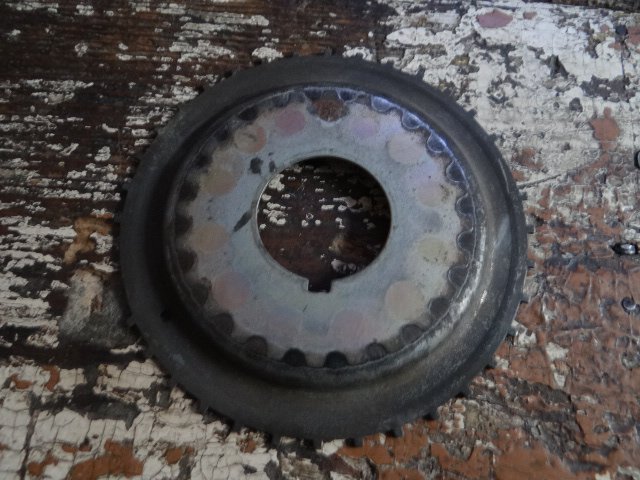

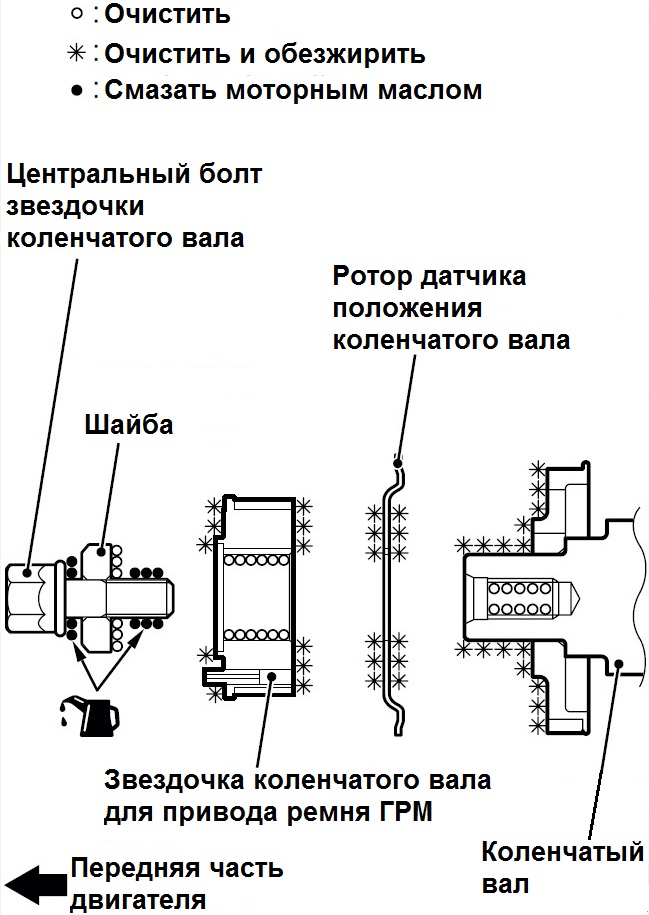

8. Очистите, затем обезжирьте поверхность торца коленчатого вала и звездочки коленчатого вала (см. рисунок ниже), контактирующих с ротором датчика положения коленчатого вала.

Примечание:

Обезжиривание необходимо для улучшения сопряжения деталей.

9. Очистите резьбовое отверстие в торце коленчатого вала, торец вала, шайбу болта крепления звездочки и поверхности, с ней контактирующие (см. рисунок ниже).

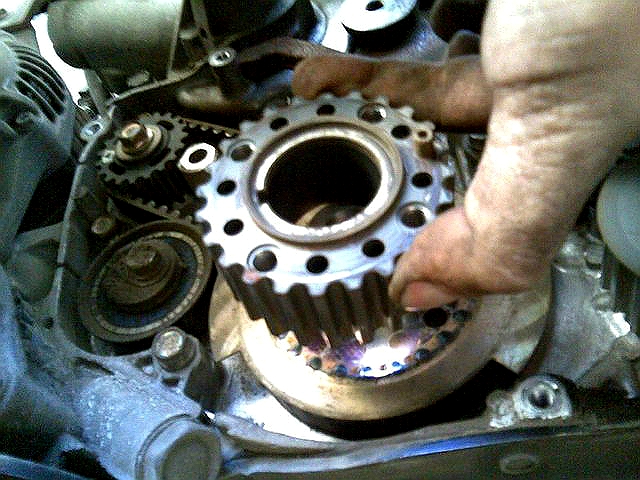

10. Установите ротор датчика положения коленчатого вала и звездочку коленчатого вала, расположив их, как показано на фото ниже, а также на рисунке выше (п.9).

11. Смажьте минимальным количеством моторного масла привалочную поверхность (конус) носка коленчатого вала и резьбу болта коленчатого вала (см. рисунок п.9 выше).

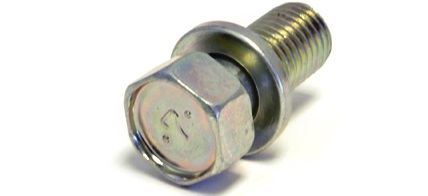

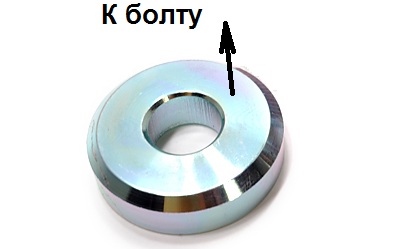

12. Перед установкой болта крепления звездочки коленчатого вала необходимо установить шайбу болта стороной с фаской к болту.

13. С помощью специального инструмента зафиксируйте звездочку коленчатого вала от поворота, установите и затяните болт крепления звездочки коленчатого вала.

Примечание:

Надежно закрепите специальный инструмент, чтобы он не проворачивался.
Момент затяжки болта – 167 Н·м.

14. Закрепите датчик положения коленчатого вала, завернув два болта его крепления моментом 8,8 ± 1,0 Н·м (двигатель 4G63) и 8,5 ± 0,5 Н·м (двигатель 4G69).

15. Установите на место обводной ролик ремня привода ГРМ, затянув болт его крепления моментом 35 ± 6 Н·м.

16. (двигатель 4G63) Установите на место кронштейн и насос гидроусилителя рулевого управления, а также подсоедините снятые колодки проводов в последовательности, обратной снятию (пункты 23-25 выше).

Примечание:

Номинальный момент затяжки болтов крепления кронштейна насоса гидроусилителя рулевого управления – 49 ± 9 Н·м.
Номинальный момент затяжки болтов крепления насоса гидроусилителя рулевого управления – 22 ± 4 Н·м.

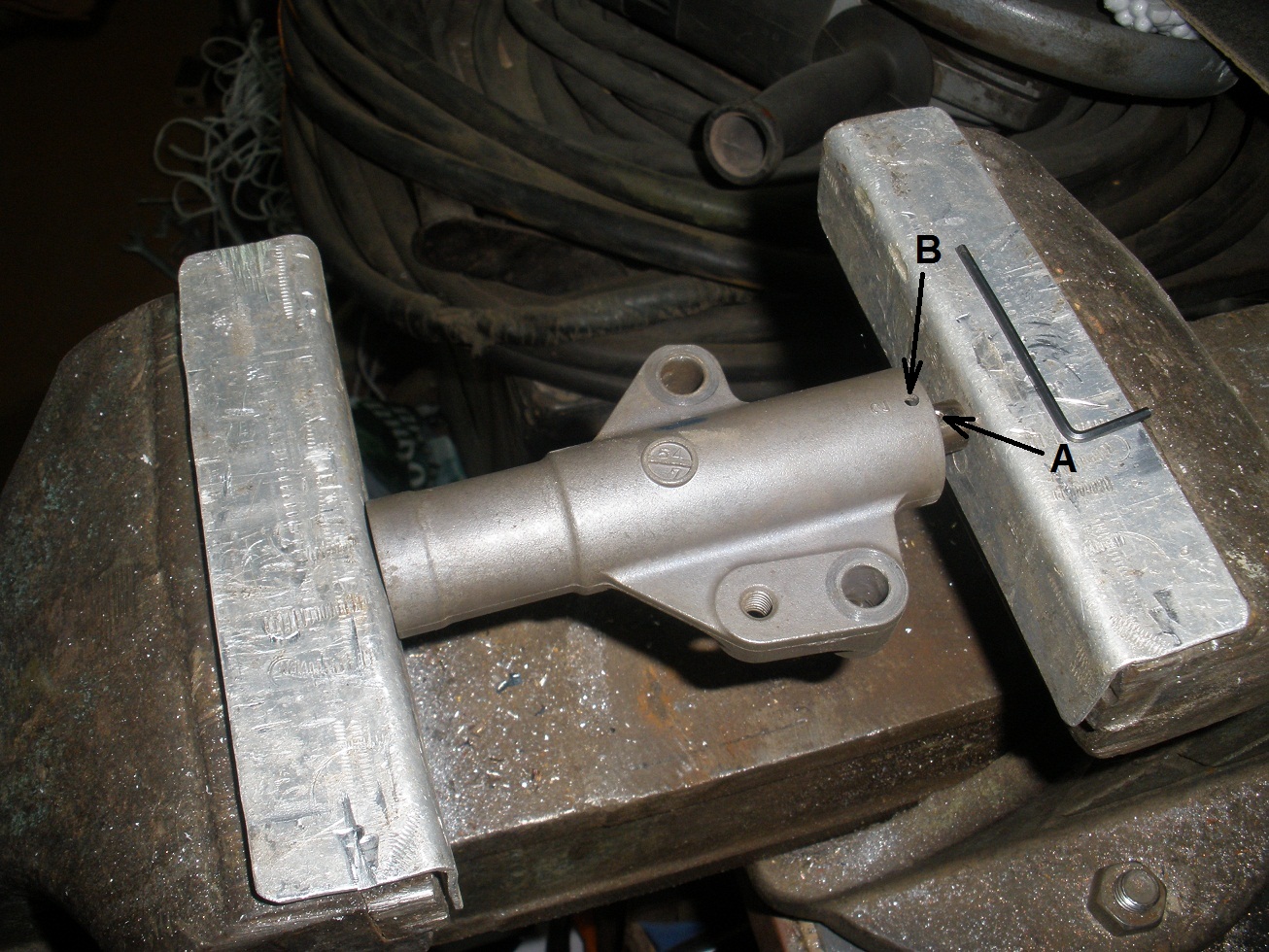

17. Установите автоматический натяжитель ремня ГРМ в тиски с накладками из мягкого металла. Постепенно сжимая тиски, утапливайте шток автоматического натяжителя так медленно, насколько это возможно, до совмещения отверстия "А" в штоке с отверстием "В" в корпусе натяжителя.

Примечание:

Автоматический натяжитель должен быть установлен под прямым углом к поверхности губок тисков, без перекоса.
Если утапливать шток слишком быстро, то он может быть поврежден или погнут, поэтому выполняйте эту операцию медленно.

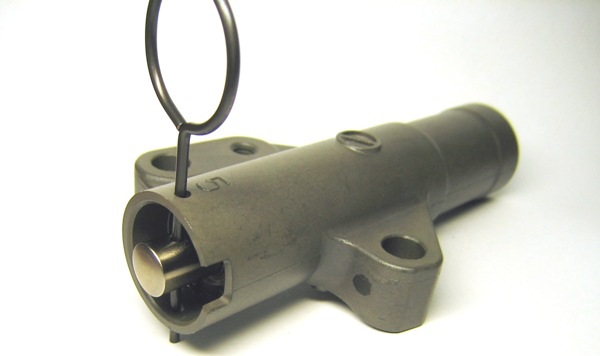

18. Вставьте жесткую "L"-образную проволоку диаметром 2 мм в отверстие для фиксации штока в корпусе натяжителя.

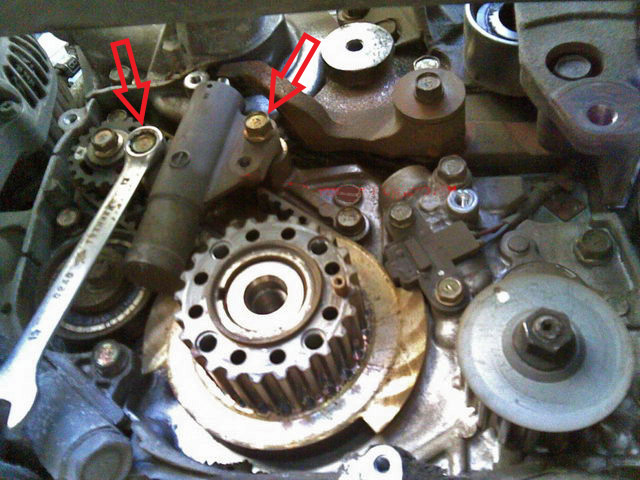

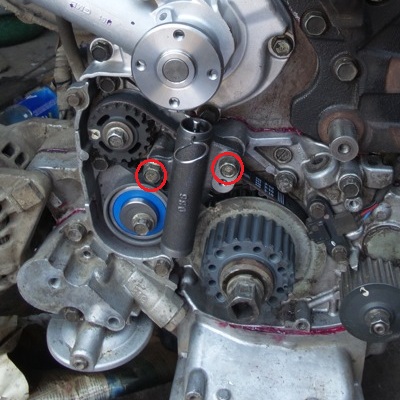

19. Установите автоматический натяжитель на двигатель и затяните болты его крепления номинальным моментом.

Примечание:

Момент затяжки болтов натяжителя – 23 ± 3 Н·м.
Не извлекайте проволоку из автоматического натяжителя.

20. Установите рычаг натяжителя ремня привода ГРМ, затянув болт его крепления моментом 21 ± 4 Н·м.

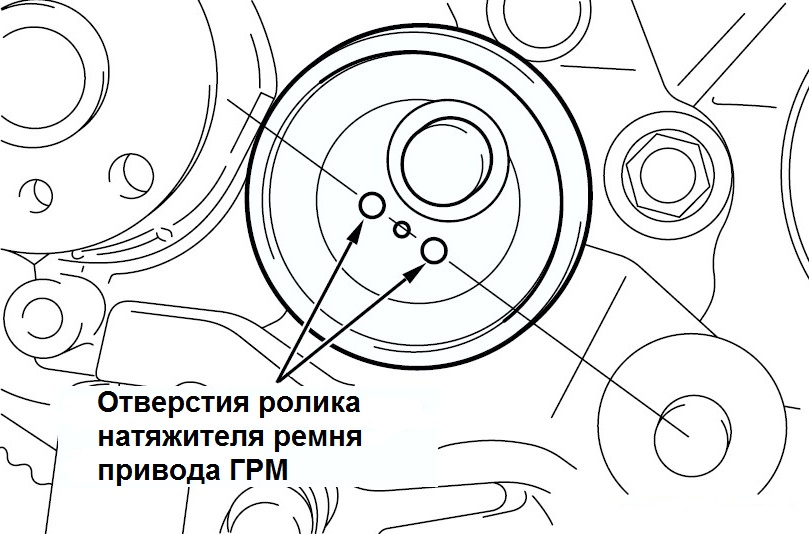

21. Затем установите и временно закрепите ролик натяжителя так, чтобы прямая, проходящая через центры маленьких отверстий ролика, была расположена, как показано на рисунке.

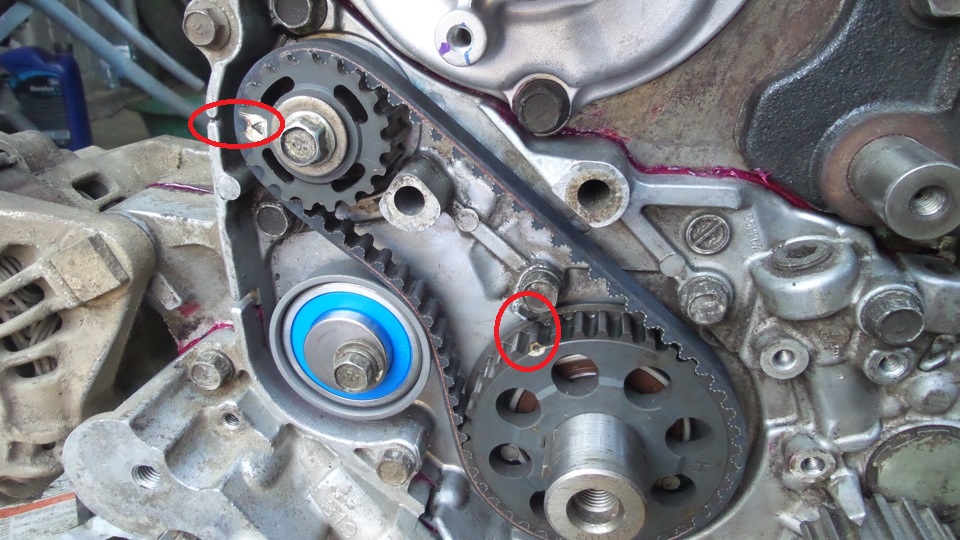

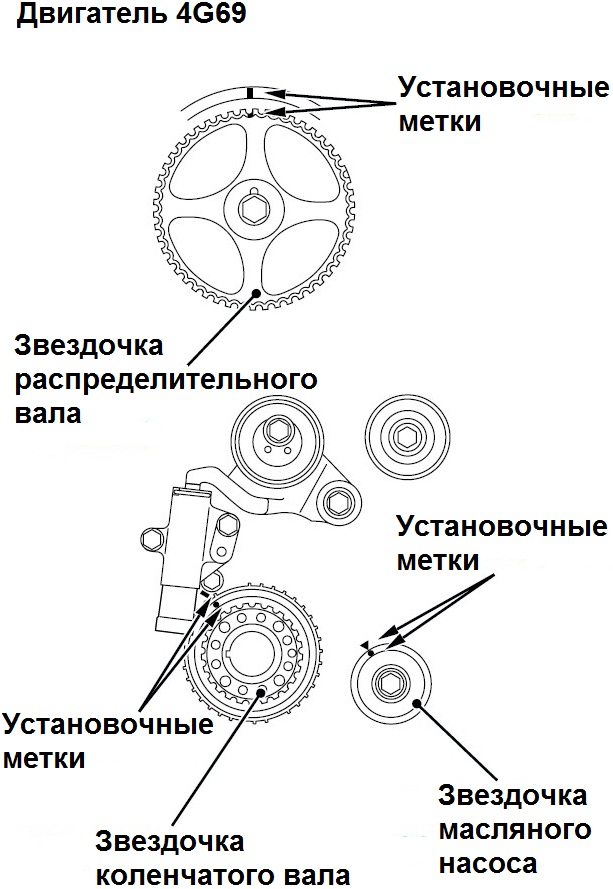

22. Проверьте, что метки звездочки распределительного вала, звездочки коленчатого вала и звездочки масляного насоса совмещены с соответствующими установочными метками (при этом поршень цилиндра №1 будет находится в ВМТ такта сжатия).

Примечание:

Если установочные метки не совмещены, то клапаны могут "встретится" с поршнем при повороте звездочки распределительного вала, когда поршень находится в ВМТ.

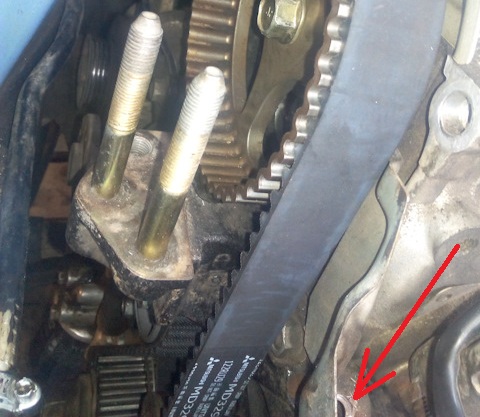

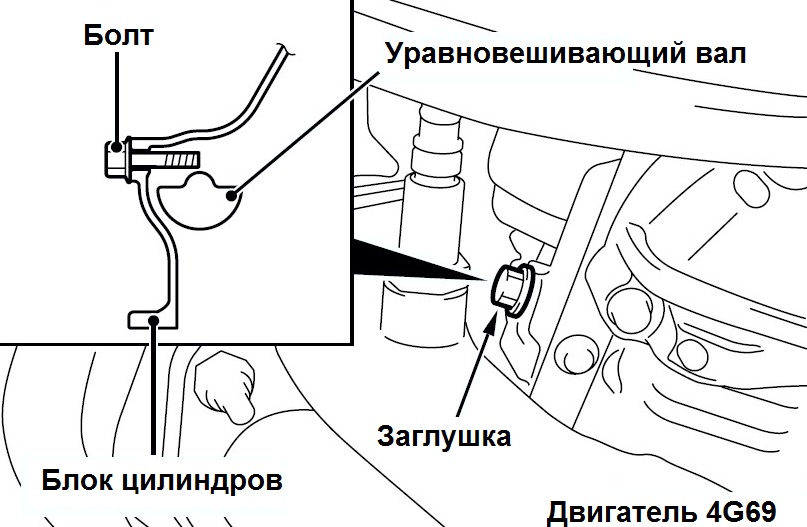

23. Снимите заглушку технологического отверстия на блоке цилиндров и вставьте болт М6 (длина резьбовой части 10 мм и номинальная длина 45-50 мм) в технологическое отверстие. Если болт вставляется полностью без контакта с уравновешивающим валом, то установочные метки совмещены правильно. Если болт вставляется только на глубину 20-25 мм, то проверните звездочку масляного насоса на один оборот и снова точно совместите установочные метки. Затем проверьте, что болт может быть вставлен на глубину 45 мм или больше. Оставьте болт вставленным в отверстие до завершения операции установки ремня привода ГРМ.

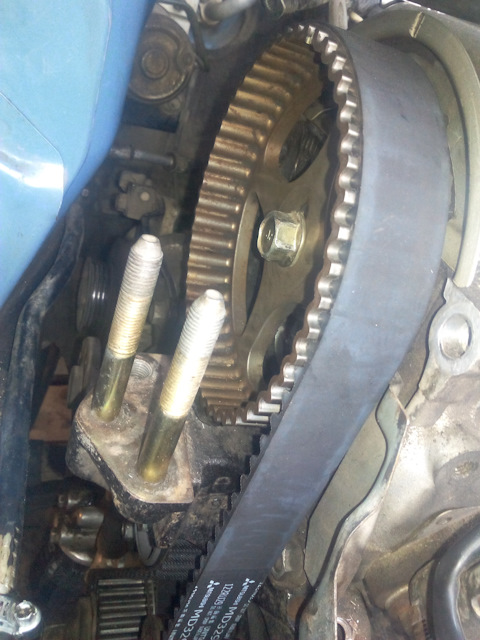

24.1.1. (двигатель 4G63) Установите ремень привода ГРМ на звездочки (не допуская провисания ремня между звездочками или роликами) в следующем порядке: сначала на звездочку коленчатого вала, затем на звездочку масляного насоса и на обводной ролик. Затем установите ремень привода ГРМ на звездочку распределительного вала выпускных клапанов и зафиксируйте ремень канцелярским зажимом в позиции, показанной на рисунке ниже.

Примечание:

Устанавливайте бывший в эксплуатации ремень так, чтобы стрелка с обратной его стороны совпадала с направлением вращения ремня (по часовой стрелке).

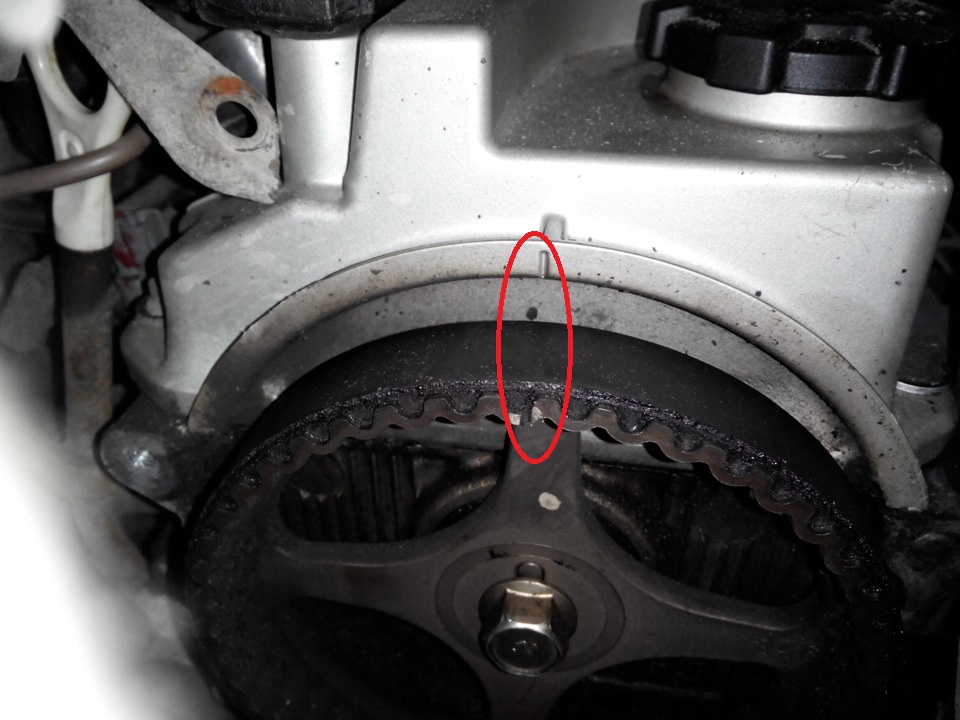

24.1.2. (двигатель 4G63) Убедитесь, что метки звездочек совмещены с установочными метками и, зафиксировав относительное положение звездочек распределительных валов с помощью двух ключей, установите ремень привода ГРМ на звездочку распределительного вала впускных клапанов. С помощью другого зажима зафиксируйте ремень привода ГРМ на звездочке распределительного вала впускных клапанов.

Примечание:

Удобно фиксировать звездочки распределительных валов с помощью накидных ключей (прямых или изогнутых).

24.1.3. (двигатель 4G63) Установите ремень привода ГРМ на ролик натяжителя ремня.

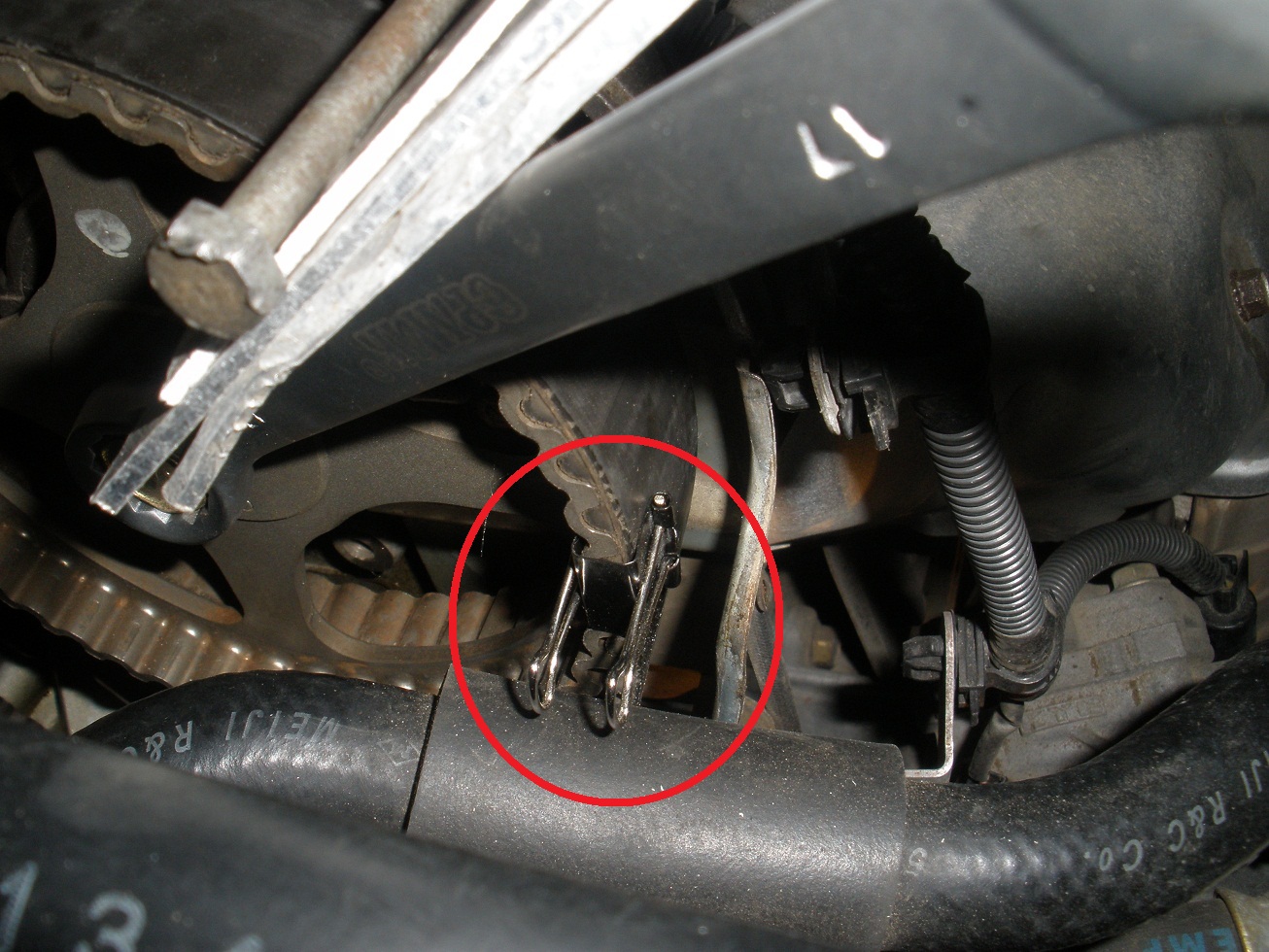

24.1.4. (двигатель 4G63) Снимите два зажима, которые фиксировали ремень на звездочках.

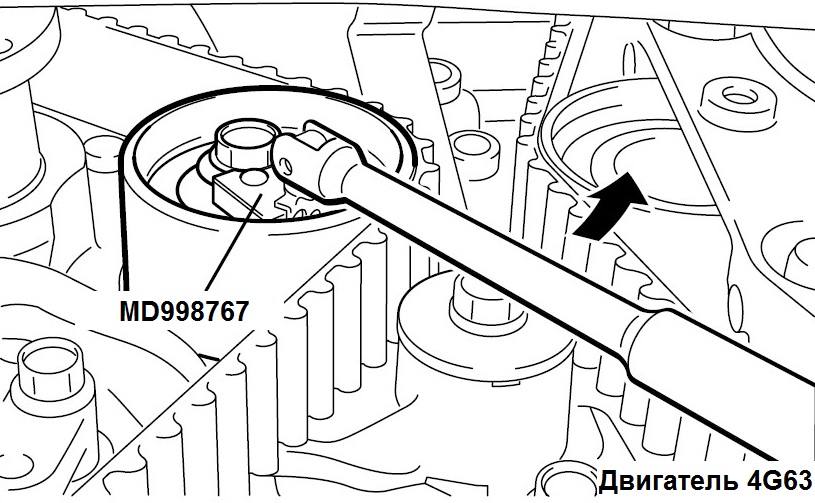

24.1.5. (двигатель 4G63) Специальным ключом (MD998767) переместите ролик натяжителя так, чтобы его маленькие отверстия были расположены горизонтально. Затем слегка прижмите ролик натяжителя к ремню привода ГРМ и временно затяните болт ролика перед регулировкой натяжения ремня.

Примечание:

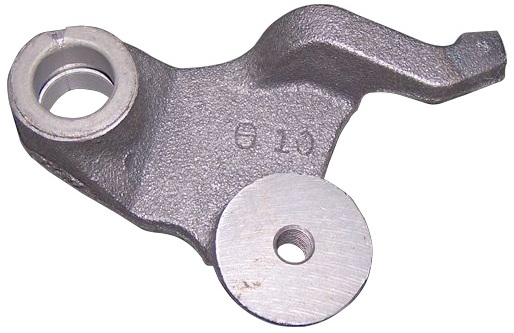

Если нету такого ключа в наличии и невозможно приобрести, можно сделать похожий с подручных материалов: металлического кронштейна и двух гаек с болтами М3.

24.1.6. (двигатель 4G63) Убедитесь, что метки звездочек совпадают с соответствующими установочными метками.

24.2.1. (двигатель 4G69) Установите ремень привода ГРМ на звездочки (не допуская провисания ремня между звездочками или роликами) в следующем порядке: сначала на звездочку коленчатого вала и ролик натяжителя ремня привода ГРМ, затем на звездочку масляного насоса, на обводной ролик ремня привода ГРМ, на звездочку распределительного вала.

Примечание:

Устанавливайте бывший в эксплуатации ремень так, чтобы стрелка с обратной его стороны совпадала с направлением вращения ремня (по часовой стрелке).
Перед установкой ремня привода ГРМ на звездочку распределительного вала убедитесь, что все метки звездочек совпадают с соответствующими установочными метками.

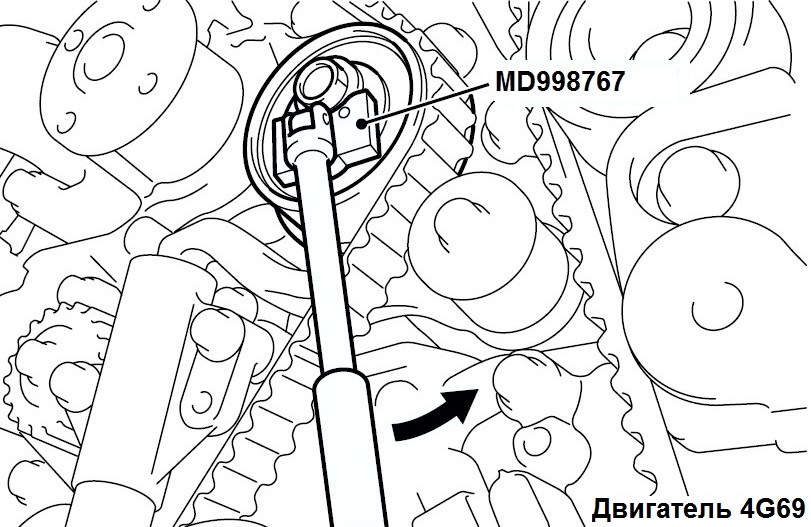

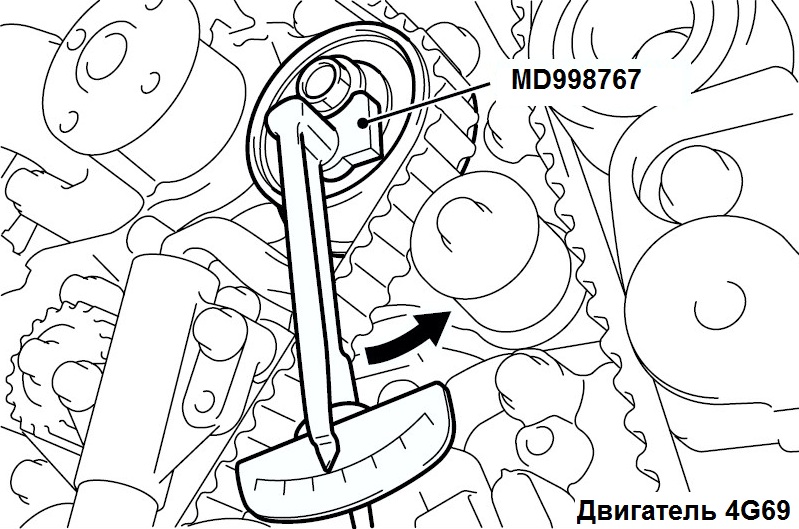

24.2.2. (двигатель 4G69) Специальным ключом (MD998767) переместите ролик натяжителя так, чтобы его маленькие отверстия были расположены горизонтально. Затем слегка прижмите ролик натяжителя к ремню привода ГРМ и временно затяните болт ролика перед регулировкой натяжения ремня.

24.2.3. (двигатель 4G69) Убедитесь, что метки звездочек совпадают с соответствующими установочными метками.

25. Извлеките болт из технологического отверстия на блоке цилиндров, затем установите и затяните заглушку моментом 30 ± 3 Н·м.

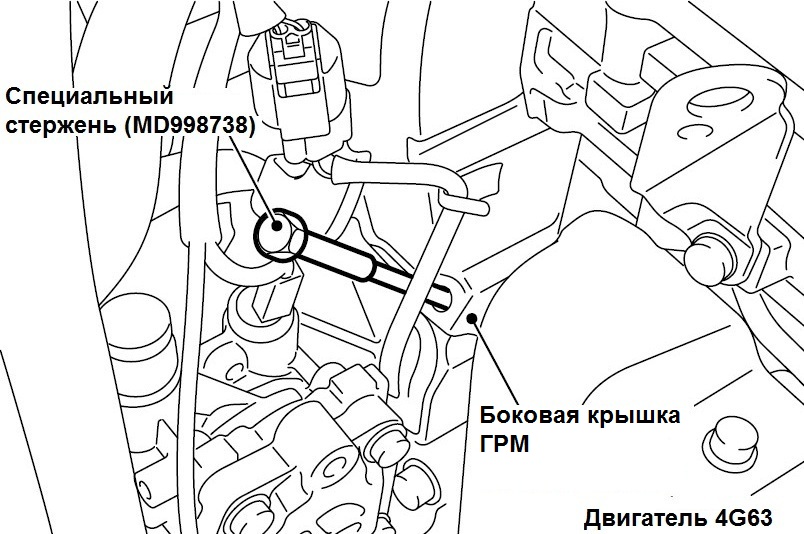

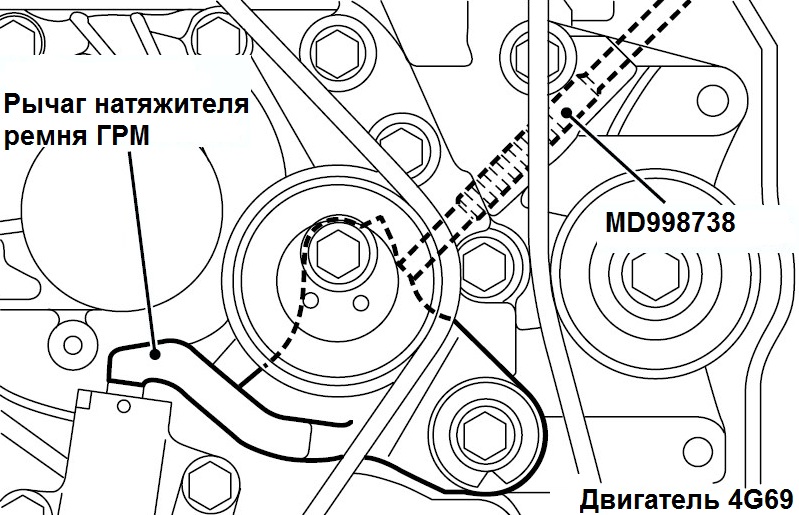

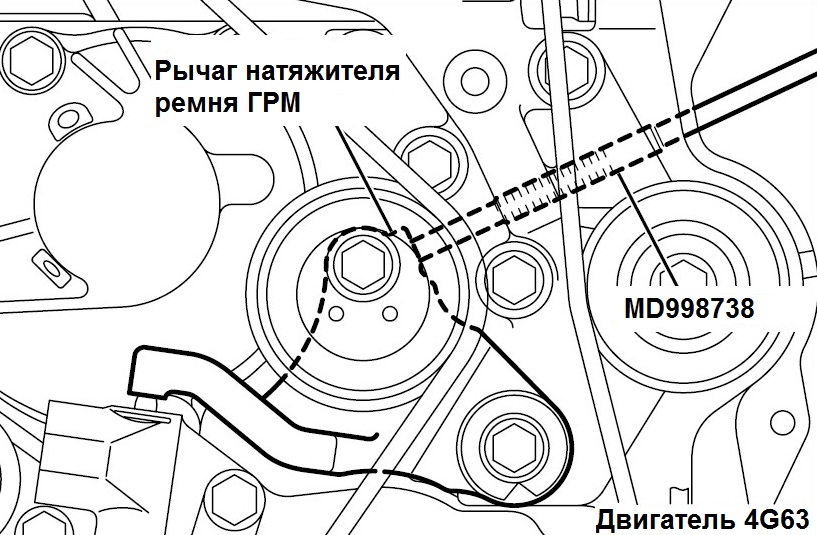

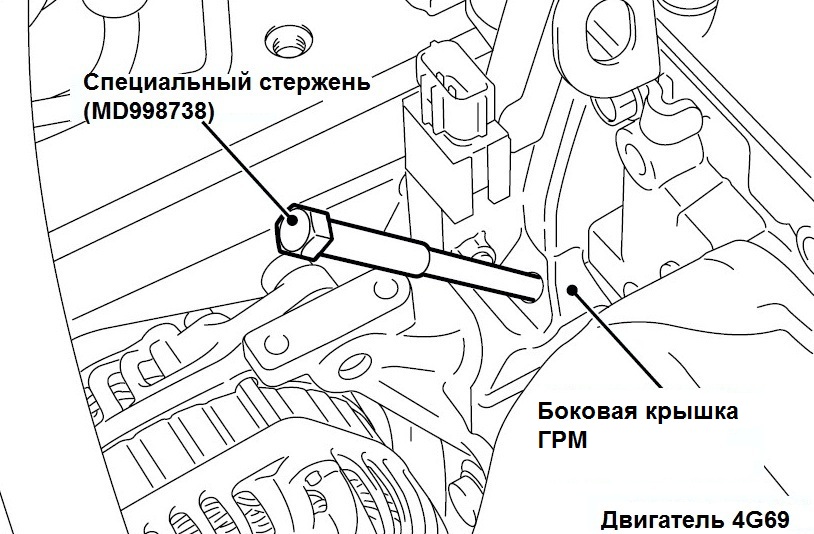

26. Вверните специальный стержень (MD998738) в боковую крышку (кронштейн) ГРМ, расположенный со стороны выпускного коллектора.

Примечание:

Вворачивайтек специальный стержень от руки, поскольку при использовании специального инструмента возможно повреждение проволоки, вставленной в автоматический натяжитель ремня привода ГРМ.

27. Медленно (с шагом не более 30° в секунду) вворачивайте специальный стержень до положения, при котором вставленная в автоматический натяжитель проволока будет легко перемещатся.

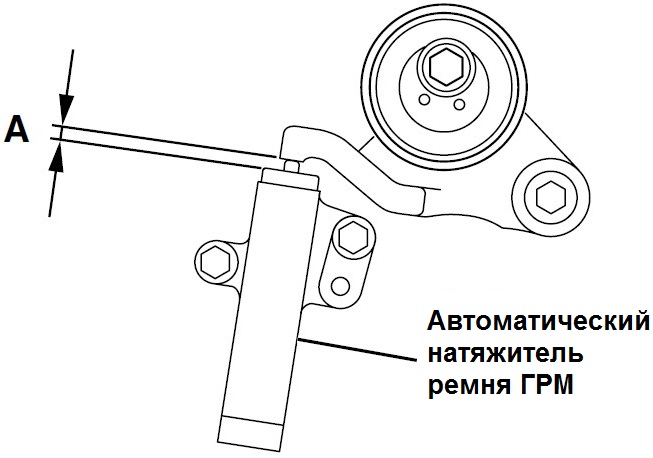

28. Поверните коленчатый вал на 1/4 оборота против часовой стрелки, затем, проворачивая коленчатый вал по часовой стрелке, совместите установочные метки.

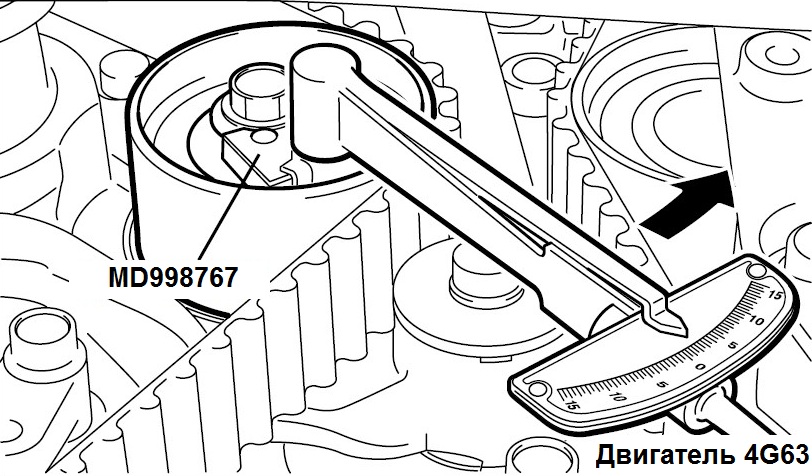

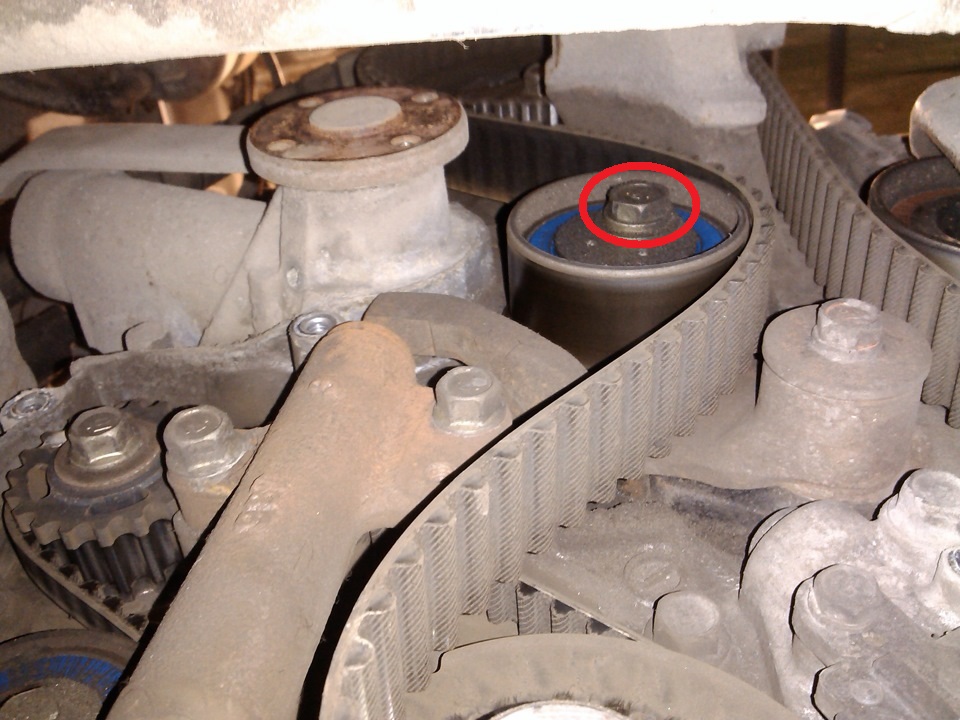

29. Ослабьте болт крепления ролика натяжителя, а затем с помощью специального инструмента (MD998767) и динамометрического ключа приложите момент к ролику натяжителя (натяните ремень, как показано на рисунках ниже).

Примечание:

Номинальное значение момента – 3,5 Н·м (момент, приложенный к ролику автоматического натяжителя).

30. Затем, удерживая ключом MD998767 ролик натяжителя от проворота, затяните болт крепления  номинальным моментом затяжки.

Примечание:

Момент затяжки – 48 ± 5 Н·м.
При затяжке болта крепления убедитесь в том, что ролик натяжителя (или его вал) не проворачивается вместе с болтом.

31. Извлеките проволоку из автоматического натяжителя.

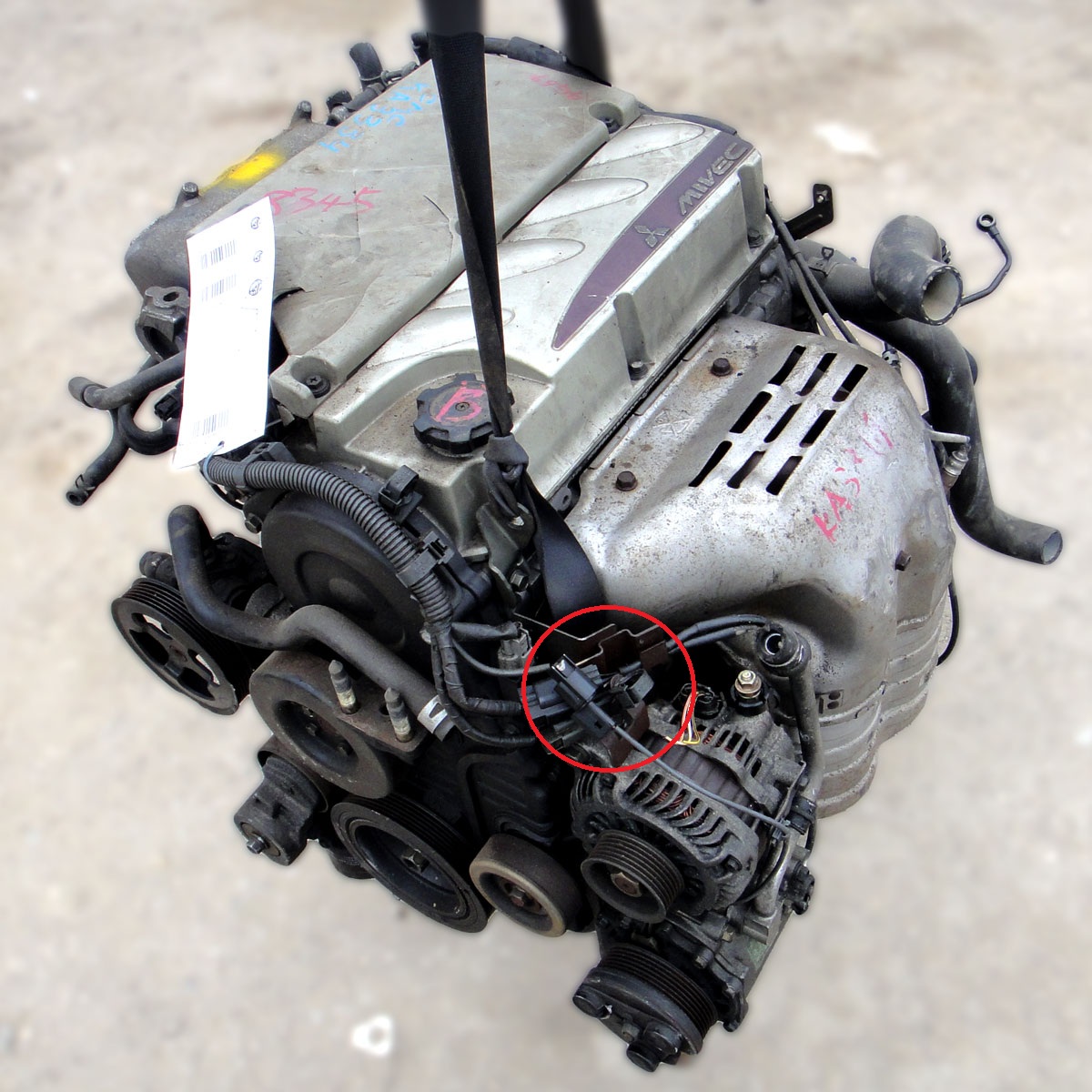

32. Извлеките специальный стержень из отверстия боковой крышки (кронштейна) ГРМ и установите заглушку на место (первое фото – двигатель 4G63, второе – 4G69).

33. Проверните коленчатый вал по часовой стрелке на два оборота и совместите установочные метки ГРМ Митсубиси.

34. Подождите, по крайней мере, 15 минут, и затем проверьте, что проволока может быть легко установлена в автоматический натяжитель и легко извлечена из него. Если проволока не может быть легко вставлена в отверстие автоматического натяжителя, то проверьте, что величина выступания штока натяжителя "А" находится в диапазоне номинальных значений 3,8 - 4,5 мм.

Примечание:

Если величина выступания штока не соответствует диапазону номинальных значений, то повторите операции пункты 26-34.

35. Снова проверьте, что метки всех звездочек совмещены с установочными метками.

36. Установите нижнюю крышку ремня привода ГРМ в последовательности, обратной снятию, затянув болты крепления, как указано на рисунках ниже.

Примечание:

Обязательно проверьте наличие уплотнителей в пазах крышек.

37. Установите шкив привода насоса охлаждающей жидкости и правую опору двигателя в последовательности, обратной снятию.

Примечание:

Номинальный момент затяжки болтов крепления шкива насоса охлаждающей жидкости – 8,8 ± 1 Н·м.

38. Далее установите верхнюю крышку ремня привода ГРМ и жгуты проводов в последовательности, обратной снятию. Моменты затяжки болтов крепления крышки смотрите на рисунке выше в п.36.

39. Затем установите шкив привода вспомогательных агрегатов, затянув четыре болта его крепления номинальным моментом 25 ± 4 Н·м.

40. Произведите установку ремня привода вспомогательных агрегатов, автоматический натяжитель и обводной ролик, (описано в этой статье), а также все остальные снятые детали в последовательности, обратной снятию.

Примечание:

Если при работе двигателя на холостом ходу после замены ремня привода ГРМ и и ремня привода балансирного механизма появилась заметная вибрация от двигателя, то, возможно, это является следствием рассинхронизации уравновешивающих валов (один из валов провернулся относительно другого на некоторый угол).

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Источник: carpedia.club
