Проверка и замена свечей зажигания автомобиля Skoda Fabia 2002 - 2007

Инструменты:

• Динамометрический ключ
• Свечной ключ
• Круглый щуп

Детали и расходники:

• Свечи зажигания (при необходимости замены)

Детали системы зажигания двигателей 1,0 л, 37 кВт и 1,4 л, 50 кВт:

1 – модуль зажигания;

2 – свечи;

3 – соединительная колодка модуля зажигания;

4 – болты;

5 – защитный экран;

6 – болт крепления датчика детонации;

7 – датчик детонации;

8 – болты крепления модуля зажигания;

9 – соединительная колодка датчика детонации;

10 – датчик частоты вращения коленчатого вала;

11 – соединительная колодка датчика;

12 – болт крепления датчика.

• На двигателях 1,0 л, 37 кВт применяют свечи NGK BKR 6 ETA-10, зазор между электродами которых составляет 0,9–1,1 мм.
• На двигателях 1,4 л, 50 кВт применяют свечи Champion RC 89 PYC (зазор между электродами 0,8–0,9 мм) или Brisk DR 15 TC (зазор 0,75–0,85 мм).

Порядок выполнения:

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите верхний кожух двигателя, как описано здесь.

3. Снимите модуль зажигания, как описано здесь.

4. Выверните свечи.

5. Очистите свечи.

6. Осмотрите свечу. Если на изоляторе есть трещины, повреждена резьба или электроды, свечу надо заменить.

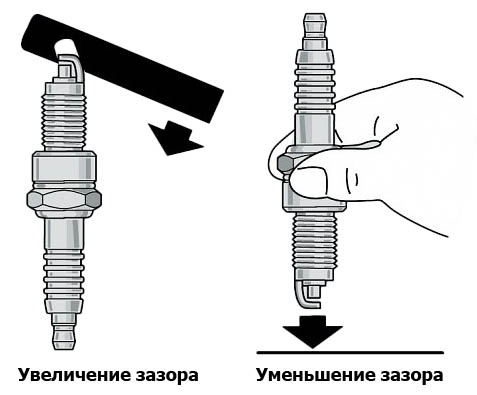

7. Проверьте круглым щупом зазоры между электродами свечей. При необходимости отрегулируйте зазор.

8. Вверните свечи в обратном порядке.

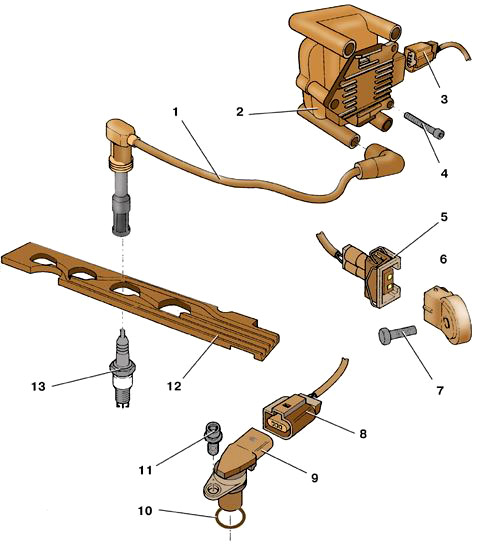

Детали системы зажигания двигателей 1,4 л, 55 и 74 кВт:

1 – высоковольтный провод;

2 – модуль зажигания;

3 – соединительная колодка модуля зажигания;

4 – болт крепления модуля зажигания;

5 – соединительная колодка датчика;

6 – датчик детонации;

7 – болт крепления датчика;

8 – соединительная колодка;

9 – датчик положения распределительного вала;

10 – уплотнительное кольцо;

11 – болт крепления датчика;

12 – держатель проводов;

13 – свеча.

• На данных двигателях применяются свечи NGK BKUR 6 ET-10, зазор между электродами – 1 мм.

Порядок выполнения:

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Снимите верхний кожух двигателя, как описано здесь.

3. Снимите наконечники с высоковольтными проводами 1 (см. рис. Детали системы зажигания двигателей 1,4 л, 55 и 74 кВт) со свечей 13 зажигания.

4. Снимите держатель 12 проводов.

5. Выверните свечи зажигания.

6. Очистите свечи.

7. Осмотрите свечу. Если на изоляторе есть трещины, повреждена резьба или электроды, свечу надо заменить.

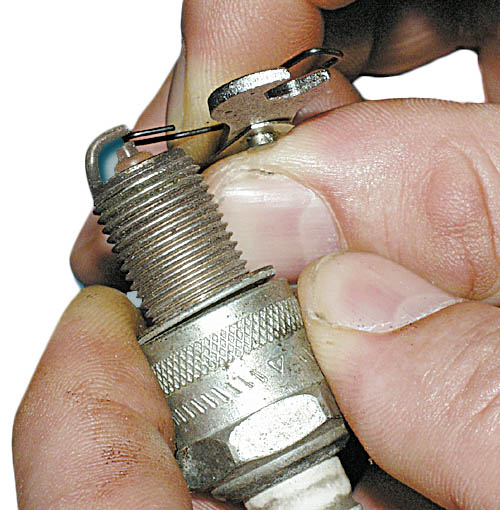

8. Проверьте круглым щупом зазоры между электродами свечей. Зазор должен составлять 0,9–1,1 мм. При необходимости отрегулируйте зазор.

9. Вверните свечи в обратном порядке.

• Момент затяжки свечей зажигания – 20 - 30 Н·м.
