Проверка и замена выключателя стоп-сигнала Audi A4 B6

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Насадка на вороток 8 мм
  • Вороток под торцевую насадку

Детали и расходники:

  • Выключатель стоп-сигнала (VAG 1K2 945 511 RDW)

Примечания:

Выключатель стоп-сигнала находится в опоре педали. При нажатии педали тормоза посредством выключателя загорается стоп-сигнал. Кроме того, выключатель стоп-сигнала служит датчиком для блока управления ABS/EDS. Поэтому особое значение имеет правильная работа и регулировка выключателя стоп-сигнала.

Выключатель стоп-сигнала может устанавливаться только один раз. После снятия его необходимо заменять.

Проверка и замена выключателя стоп-сигнала Ауди А4 В6

1. Снимите с помощью отвертки боковую панель предохранителей (1).

Снятие боковой панели предохранителей Audi A4 II (B6)

Снятие боковой панели предохранителей

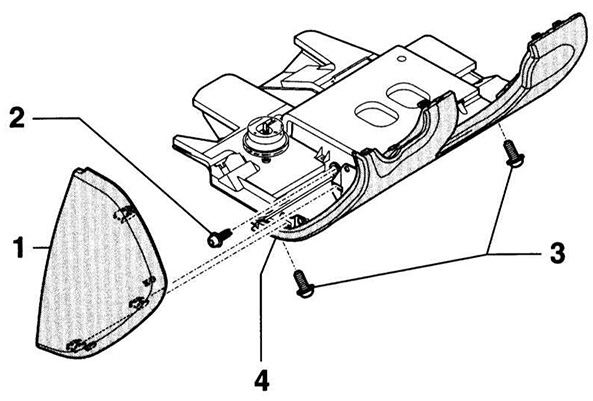

Схема расположения крепежей крышки в пространстве для ног водителя Audi A4 II (B6)

Схема расположения крепежей крышки в пространстве для ног водителя

2. Открутите болты (2) и (3) крышки.

Откручивание бокового болта крепления кармана в ногах водителя Audi A4 II (B6)

3. Потяните назад карман (4) вверху у панели приборов и снимите его.

4. Отсоедините колодку проводов диагностического разъема и отложите крышку в сторону.

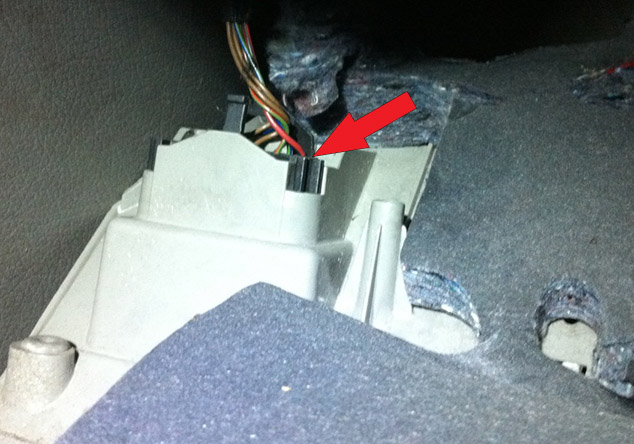

Колодка проводов диагностического разъема Audi A4 II (B6)

5. Снимите разъем с выключателя сигнала торможения.

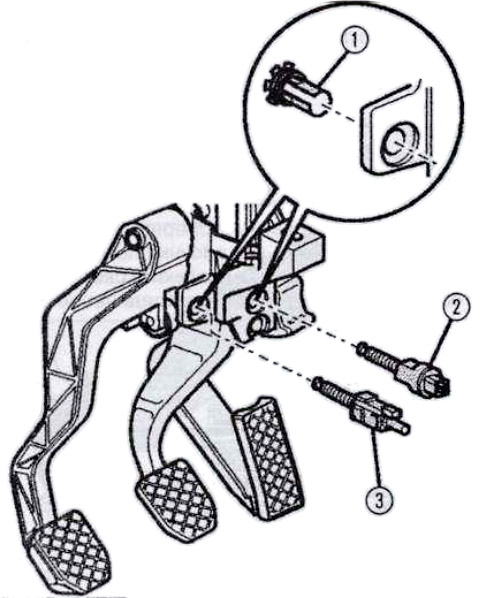

Схема выключателей на кроштейне педалей Audi A4 II (B6)

Схема выключателей на кроштейне педалей

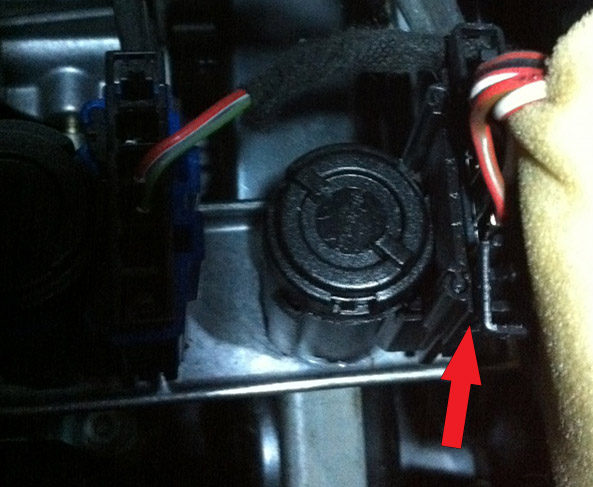

Разъем выключателя сигнала торможения Audi A4 II (B6)

6. Куском проволоки перемкните контакты в разъеме. Если после этого, сигналы торможения загораются, то значит выключатель (2) неисправен и его необходимо заменить.

7. Поверните выключатель стоп-сигнала на 45° влево и тем самым освободите его. Выньте выключатель стоп-сигнала.

8. Для выполнения установки у нового выключателя стоп-сигнала полностью выньте толкатель (стрелка на сопроводительной иллюстрации).

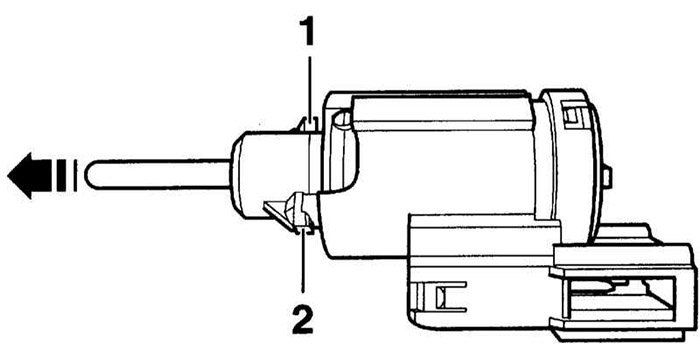

Схема выключателя стоп-сигнала Audi A4 II (B6)

Схема выключателя стоп-сигнала

Предупреждение:

Во время установки не нажимайте на педаль тормоза.

5. Вставьте выключатель его стопорными планками (1) и (2) в пазы опоры педали и зафиксируйте, повернув вправо на 45°. Положение выключателя должно быть надежным. При установке выключателя толкатель сам занимает правильное положение.

6. Зафиксируйте штекер выключателя стоп-сигнала, проверьте работу выключателя.

7. Установите на место карман со стороны водителя.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
