Инструменты:
- Нутромер
Детали и расходники:
- Корпус масляного насоса
- Вал статора
1. Снимите переднее уплотнительное кольцо и передний сальник корпуса масляного насоса.
2. Используя нутромер, измерьте внутренний диаметр втулки корпуса масляного насоса.
- Стандартный внутренний диаметр: 38,113–38,138 мм.
- Максимальный внутренний диаметр: 38,188 мм.

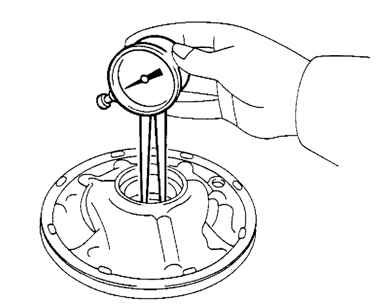

Измерение внутреннего диаметра втулки корпуса масляного насоса
Примечание:
Если внутренний диаметр больше максимума, замените корпус масляного насоса.
3. Используя нутромер, измерьте внутренний диаметр втулок вала статора.
- Стандартный внутренний диаметр: 21,500–21,526 мм.
- Максимальный внутренний диаметр: 21,57 мм.

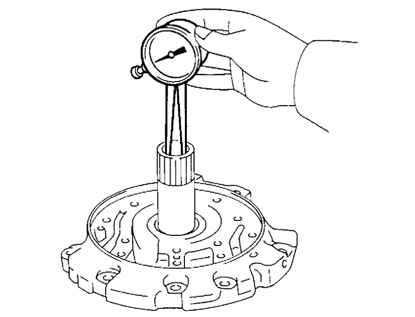

Измерение внутреннего диаметра втулок вала статора
Примечание:
Если диаметр больше чем максимума, замените вал статора.
