Проверка состояния тормозной системы Рено Дастер

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

В соответствии с регламентом технического обслуживания завод-изготовитель рекомендует проверять состояние колодок и дисков передних тормозных механизмов через каждые 15 тыс.
км пробега, а через 60 тыс.
км проверять состояние и очищать от пыли колодки задних тормозных механизмов.
Однако при каждом техническом обслуживании рекомендуем проверить состояние всей тормозной системы автомобиля.
Работу выполняем на смотровой канаве или эстакаде.
Для проверки состояния и степени износа колодок и дисков поочередно снимаем передние колеса.

Через окно суппорта оцениваем состояние тормозных колодок.
Заменяем комплектом колодки тормозных механизмов передних колес, если толщина любой колодки, включая ее основание, достигла предельно допустимой толщины 6,0 мм.
Поворачивая диск тормозного механизма, осматриваем его рабочие поверхности с обеих сторон.
На рабочих поверхностях диска не должно быть трещин и глубоких борозд.
Чтобы измерить толщину диска, следует снять тормозные колодки.

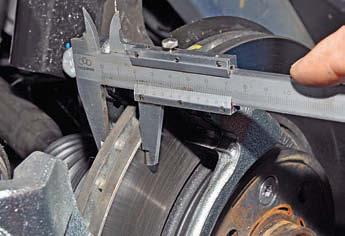

Штангенциркулем измеряем толщину диска, которая должна быть не менее 21,8 мм.

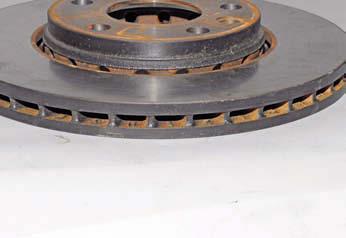

Расположение маркировки минимальной толщины тормозного диска.
Если в результате износа на максимальном диаметре диска образовался высокий буртик, который мешает сделать точный замер, удаляем буртик с помощью напильника или иным способом, либо измеряем толщину диска микрометром.
Тормозной диск с дефектами рабочих поверхностей или предельным износом заменяем.
Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию его передней колодки, которая изнашивается быстрее задней.

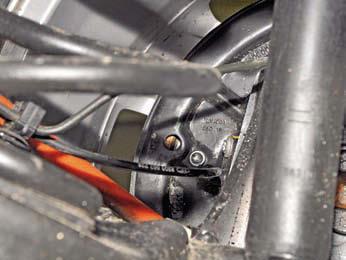

Для этого в щите тормозного механизма выполнено смотровое окно (отверстие), закрытое резиновой заглушкой.
Вынимаем заглушку…

…и через окно оцениваем состояние передней тормозной колодки.
Если толщина колодки (накладка вместе с основанием) менее 5,0 мм, колодки обоих тормозных механизмов необходимо заменить.

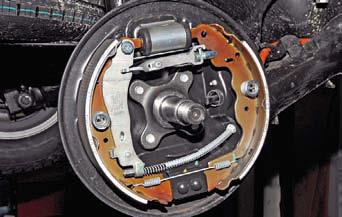

Для проверки состояния колесных цилиндров и барабанов тормозных механизмов снимаем барабаны.
Осматриваем барабаны, на них не должно быть трещин и сколов.
При большом пробеге автомобиля…

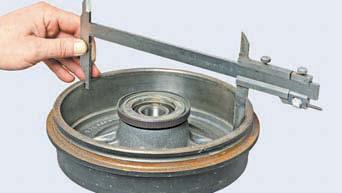

…штангенциркулем измеряем внутренний диаметр барабана.

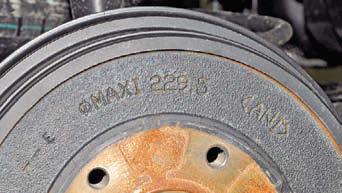

Маркировка на барабане тормозного механизма – внутренний диаметр барабана не должен быть больше 229,5 мм.
При износе рабочей поверхности до максимально допустимого диаметра, а также при наличии глубоких борозд заменяем тормозной барабан.
Для проверки состояния манжет колесного цилиндра поочередно, с каждой его стороны…

…сдвигаем край чехла с выступа корпуса цилиндра.
При наличии тормозной жидкости под чехлом, свидетельствующей о неисправности уплотнительных манжет колесного цилиндра, цилиндр необходимо заменить.
Для проверки работоспособности вакуумного усилителя тормозов при неработающем двигателе 5–6 раз нажимаем на педаль тормоза и, удерживая ее в нажатом положении, пускаем двигатель.
При исправном вакуумном усилителе после пуска двигателя педаль должна слегка податься вперед.
Если этого не происходит или торможение недостаточно эффективно (педаль тормоза нужно нажимать с большим усилием), нужно проверить герметичность соединений трубки подвода разряжения к вакуумному усилителю и исправность самого усилителя.
Проверяем состояние тормозных трубок.
Трубки должны быть надежно закреплены в держателях и не должны иметь вмятин, механических повреждений, глубокой коррозии, а также следов течи тормозной жидкости.
При необходимости подтягиваем соединительные штуцеры или заменяем неисправные детали.
На тормозных шлангах не должно быть трещин, разрывов и потертостей.
Проверяем состояние каждого шланга, создав давление жидкости в тормозной системе.
Для этого помощник должен с усилием нажать на педаль тормоза и удерживать ее во время осмотра.
Появление вздутий резины или течи тормозной жидкости из шланга и его наконечников не допускается.
При обнаружении повреждений заменяем шланги комплектом.
Проверяем работоспособность стояночного тормоза.
Полный ход рычага стояночного тормоза должен составлять 6–8 зубцов (щелчков) храпового устройства.
При необходимости регулируем стояночный тормоз.
