Проверка уровня и доливка масла в автоматическую коробку передач (АКПП) Hyundai Santa Fe CM 2006-2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Детали и расходники:

  • Ветошь
  • Воронка для залива масла

Воронка для доливки масла АКПП на Hyundaai Santa Fe CM 2006-2012

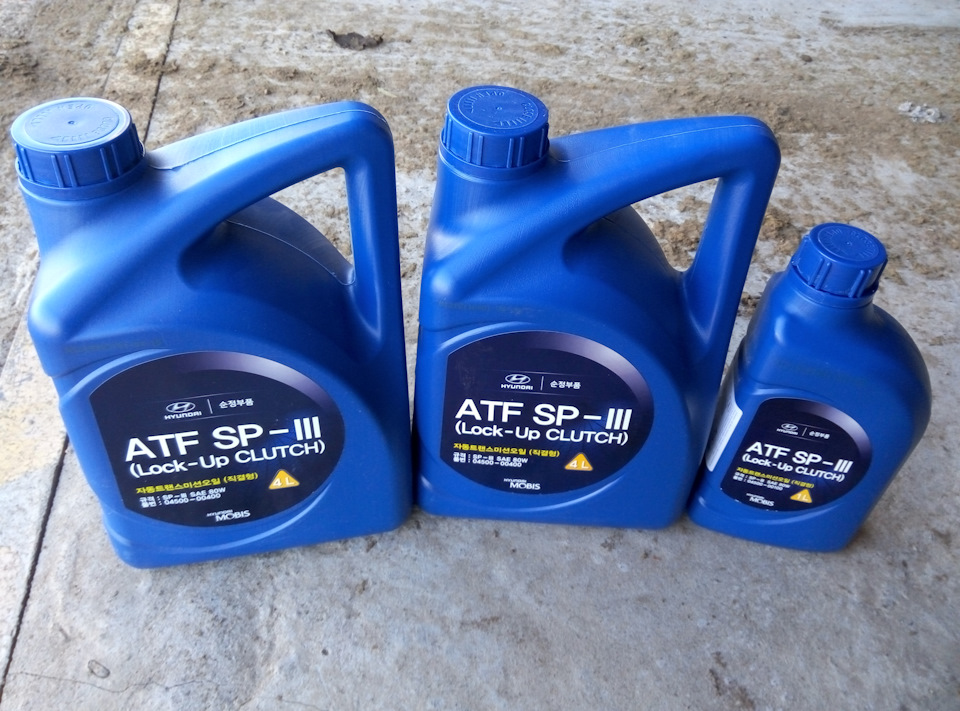

  • Масло в АКПП Хендай Санта Фе (04500-00400 - емкость 4 л; 04500-00100 - емкость 1 л)

Масло для АКПП 04500-00400 04500-00100 на Hyundai Santa Fe CM 2006-2012

Примечание:

Уровень жидкости в автоматической коробке передач необходимо проверять не реже 15 000 км пробега.

В автоматическую коробку передач заливайте рабочую жидкость HYUNDAI GENUINE ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III, или другие марки, одобренные компанией Hyundai Motors.

Указатель (щуп) уровня рабочей жидкости в автоматической коробке передач (АКПП) находится в передней части моторного отсека слева, между аккумуляторной батареей и головкой блока цилиндров.

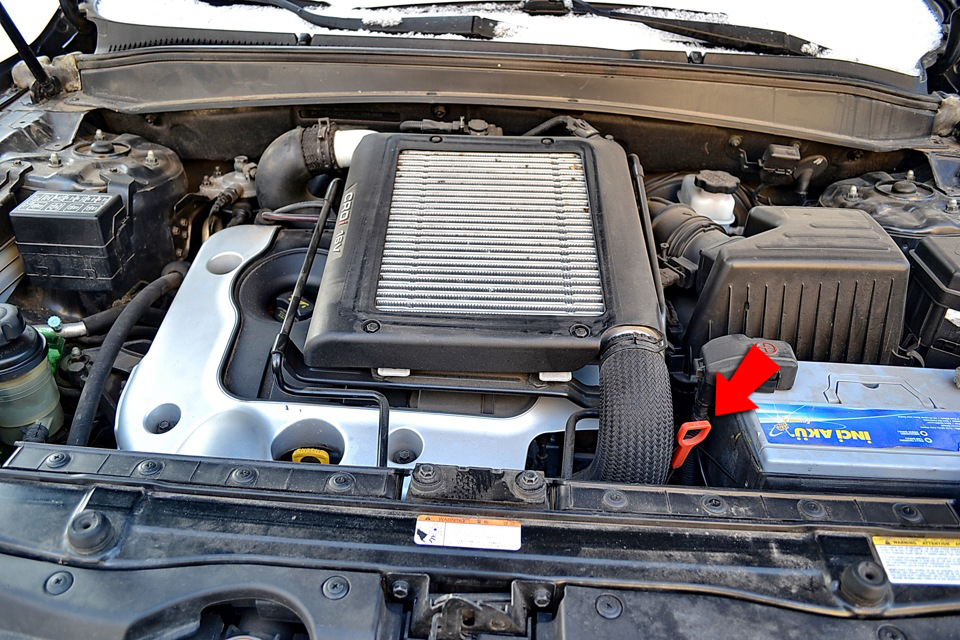

Расположение щупа АКПП на Hyundai Santa Fe CM 2006-2012

Расположение щупа АКПП.

1. Для проверки уровня рабочей жидкости в автоматической коробке передач (АКПП) пустите двигатель и прогрейте его до рабочей температуры. Температура жидкости должна быть 70-80 °C. Для ускорения прогрева можно выполнить на автомобиле короткую поездку.

Примечание:

Обычно, при температуре окружающей среды 20 °C достаточно совершить 10-минутную поездку в спокойном режиме движения.

2. Установите автомобиль на ровную горизонтальную поверхность. Включите стояночный тормоз. При работающем на холостом ходу двигателя нажмите на педаль тормоза и переведите рычаг селектора из положения "P" в положение "D". Удерживайте педаль тормоза нажатой, дайте автомобилю поработать 1-2 мин. в положении "D", затем переведите рычаг селектора передач последовательно в каждый из режимов работы и задержитесь на каждом режиме на 3-4 секунды. Установите рычаг в положение "P" или "N". Двигатель во время проверки должен работать.

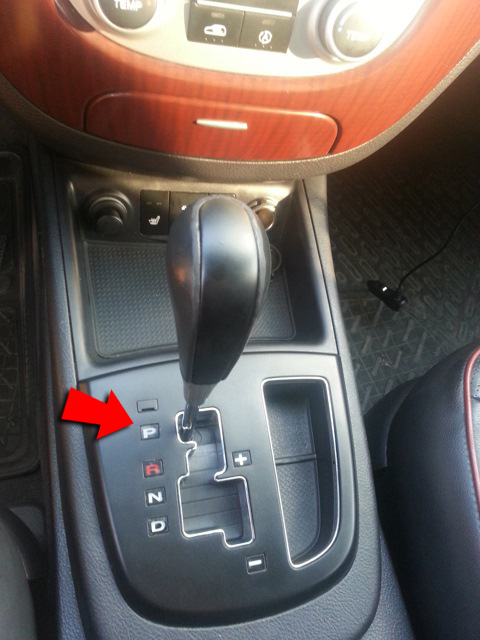

Перевести рычаг АКПП при замене масла на Hyundai Santa Fe CM 2006-2012

Селектор АКПП в положении "P"

Предупреждение:

Попадание даже незначительного количества механических примесей в рабочую жидкость коробки недопустимо. Поэтому, перед извлечением указателя уровня масла (щупа), тщательно протрите от грязи поверхность вокруг него.

3. Извлеките указатель (щуп) протрите его ветошью и установите на место.

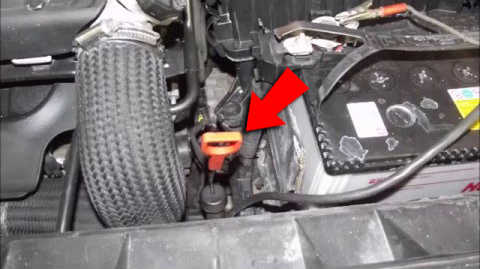

Достать щуп АКПП на Hyundai Santa Fe CM 2006-2012

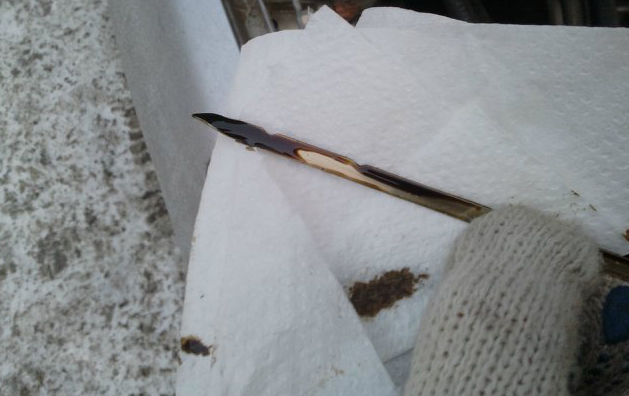

Протереть щуп АКПП на Hyundai Santa fe CM 2006-2012

4. Повторно извлеките щуп. Уровень масла Санта Фе должен находится между отметками в виде насечек, которые соответствуют минимальному и максимальному уровню по шкале "75 °С" на щупе.

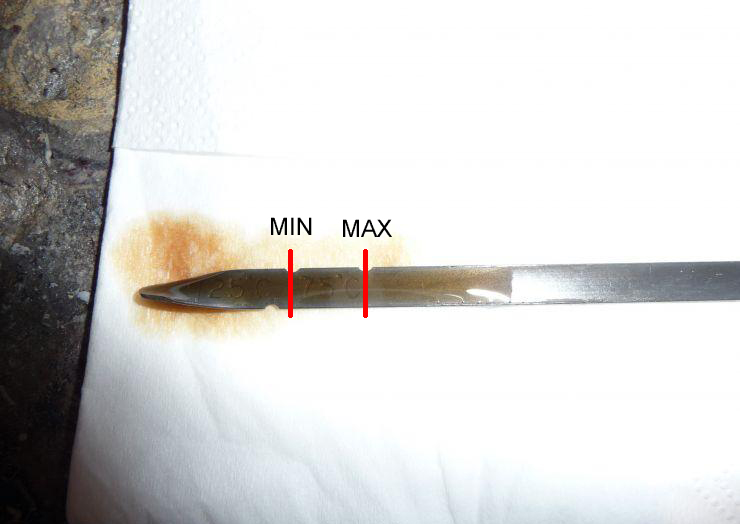

Уровень прогретого масла АКПП на Hyundai Santa Fe CM 2006-2012

Примечание:

Если проверка уровня вынужденно проводится в холодной коробке передач, воспользуйтесь шкалой "25 °С" на щупе. Диапазон между отметками в виде насечек, соответствующий минимальному и максимальному по шкале "25 °С", имеет рекомендательный характер и не должен использоваться для точного определения уровня рабочей жидкости АКП. При первой возможности повторите проверку в соответствии  с рекомендациями в п.1 данной статьи.

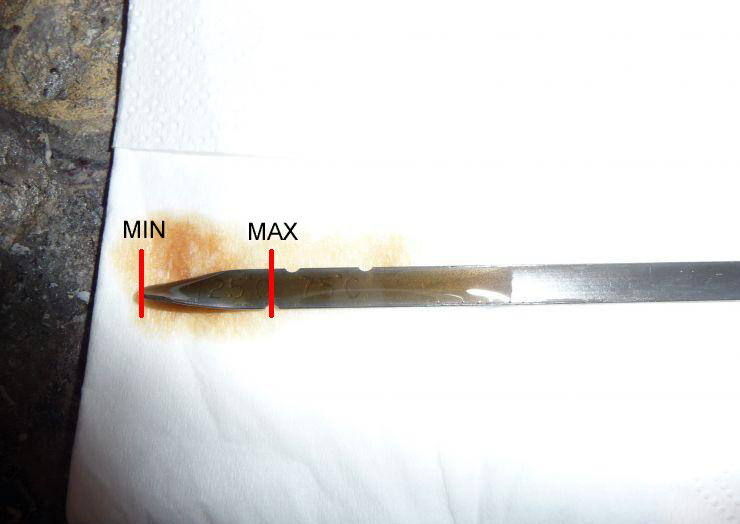

Уровень холодной жидкости АКПП на Hyundai Santa Fe CM 2006-2012

Метки уровня при холодной АКП ("25 °С").

5. Если уровень жидкости приближается к нижней шкале "75 °С" или ниже ее, долейте жидкость. Для этого вставьте воронку в направляющую щупа и залейте масло.

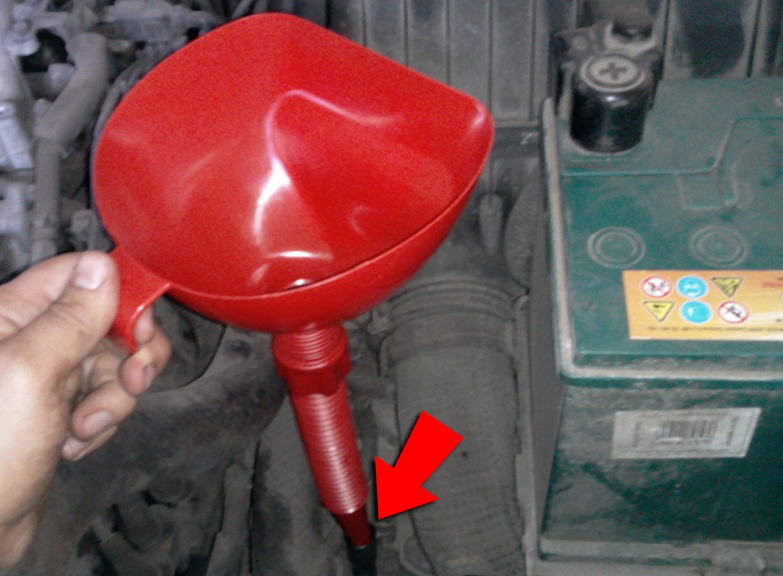

Замена масла АКПП на Hyundai Santa Fe CM 2006-2012

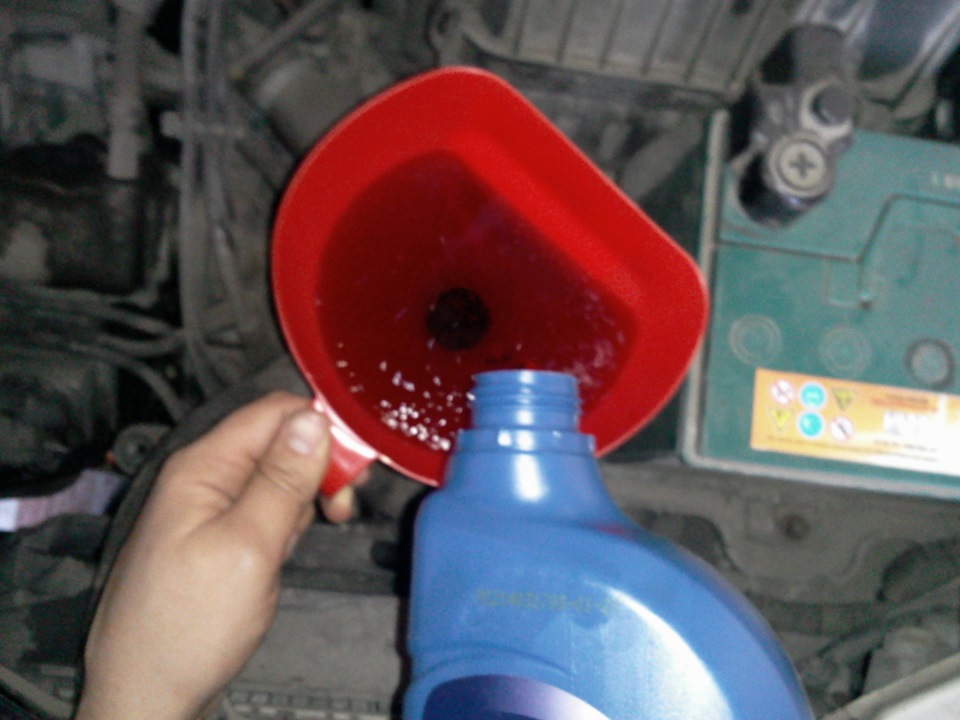

Доливка масла в АКПП на Hyundai Santa Fe CM 2006-2012

6. После доливки жидкости обязательно еще раз проверьте ее уровень, как описано в п. 3-4 данной статьи. Нельзя превышать максимально допустимый уровень, так как это может привести к выходу коробку передач из строя.

Примечание:

Слив и замена масла в АКПП Санта Фе описана в этой статье.
