Проверка уровня и доливка рабочей жидкости в автоматической коробке передач Hyundai Tucson I 2004 - 2010

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая средняя
  • Воронка для масла

Детали и расходники:

  • Ветошь
  • Масло в автоматическую коробку передач (ZIC ATF SP-III или SK ATF SP-III) (04500-00100 - 1 л. 04500-00400 - 4 л. 04500-00A00 - 20 л.)

Масло в АКПП 04500-00100 - 1 л. 04500-00400 - 4 л. 04500-00A00 - 20 л. на автомобиле Hyundai Tucson JM 2004-2010

Примечание:

В этой статье описано как правильно проверить уровень масла в АКПП на Хендай Туссан.

Согласно регламенту технического обслуживания проверку уровня жидкости в автоматической коробке передач проводим через 15 тыс. км пробега.

1. Поставьте автомобиль на ровную поверхность затяните стояночный тормоз и заведите мотор, пусть прогреется до рабочей температуры.

2. Переведите по очереди селектор передач по всем положениям: «R», «N» и «D», после чего оставьте коробку в «N» или «Р».

Перевести селектор передач в P для проверки уровня масла акпп на автомобиле Hyundai Tucson JM 2004-2010

Селектор переключения передач на Хендай Туссан.

3. Не глушите двигатель и откройте капот.

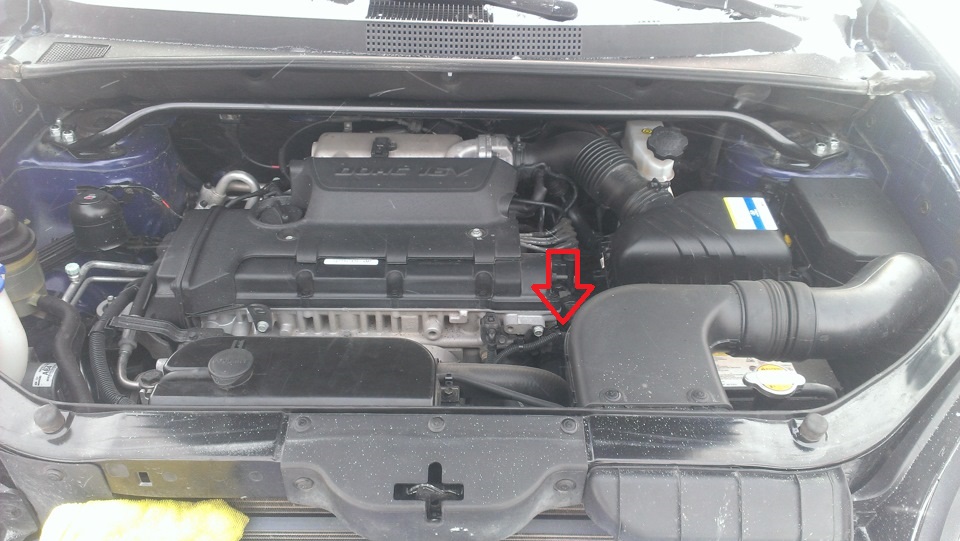

Открытый капот на автомобиле Hyundai Tucson JM 2004-2010

4. Вытащите щуп указателя уровня масла и протрите его чистой тканью, после чего вставьте щуп обратно.

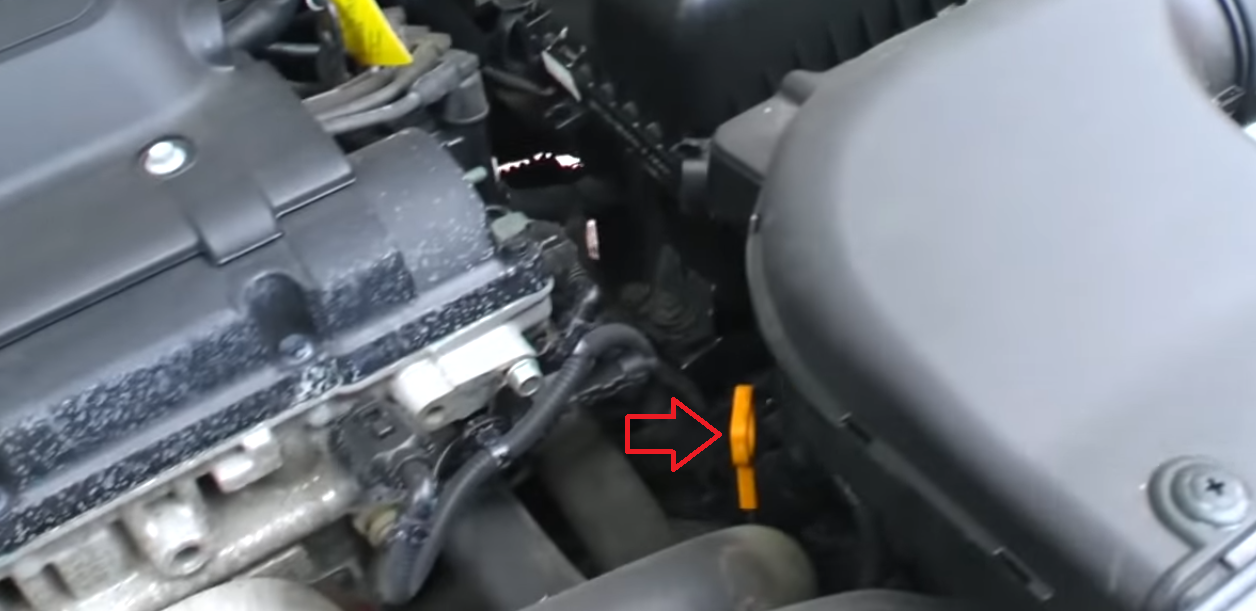

Расположение щупа АКПП на автомобиле Hyundai Tucson JM 2004-2010

Расположение щупа указателя уровня масла АКПП на Хендай Туссан.

Вытащить щуп уровня масла АКПП на автомобиле Hyudai Tucson JM 2004-2010

Щуп указателя уровня масла АКПП на Хендай Туссан.

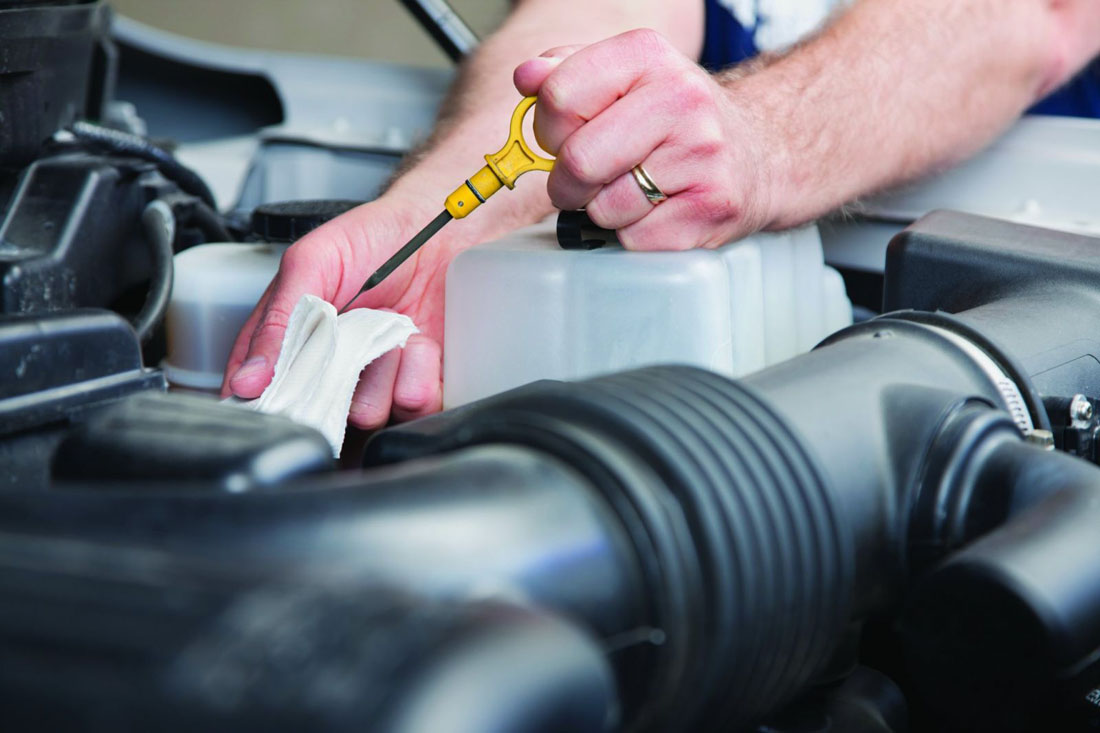

Протереть щуп указателя уровня масла АКПП на автомобиле Hyundai Tucson JM 2004-2010

5. Повторно выньте указатель уровня масла. Правильный уровень масла в АКПП на Хендай Туссан должен находиться в надписи HOT. Если уровень масла ниже ее, необходимо долить масло.

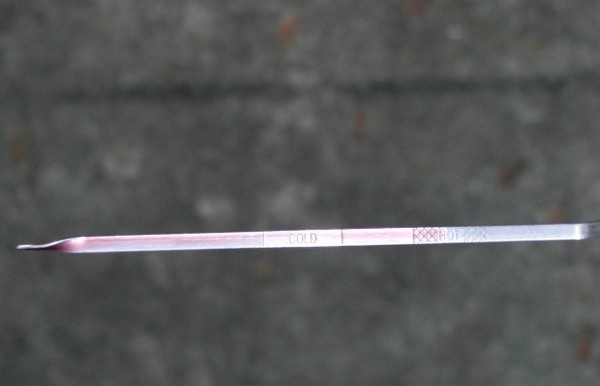

Щуп уровня масла в АКПП на автомобиле Hyundai Tucson Jm 2004-2010

Примечание:

Метка COLD предназначена для контроля уровня при замене масла. Т.е слили, залили, завели, поставили в N и посмотрели. Если уровень находится между метками COLD, то можно ехать и греть масло для дальнейшей проверки. COLD подразумевает температуру от 10 до 20 градусов. Рабочая температура масла 80-90 градусов и оно расширяется.

6. Для доливки масла нужно отсоединить клипсы патрубка воздухозаборника.

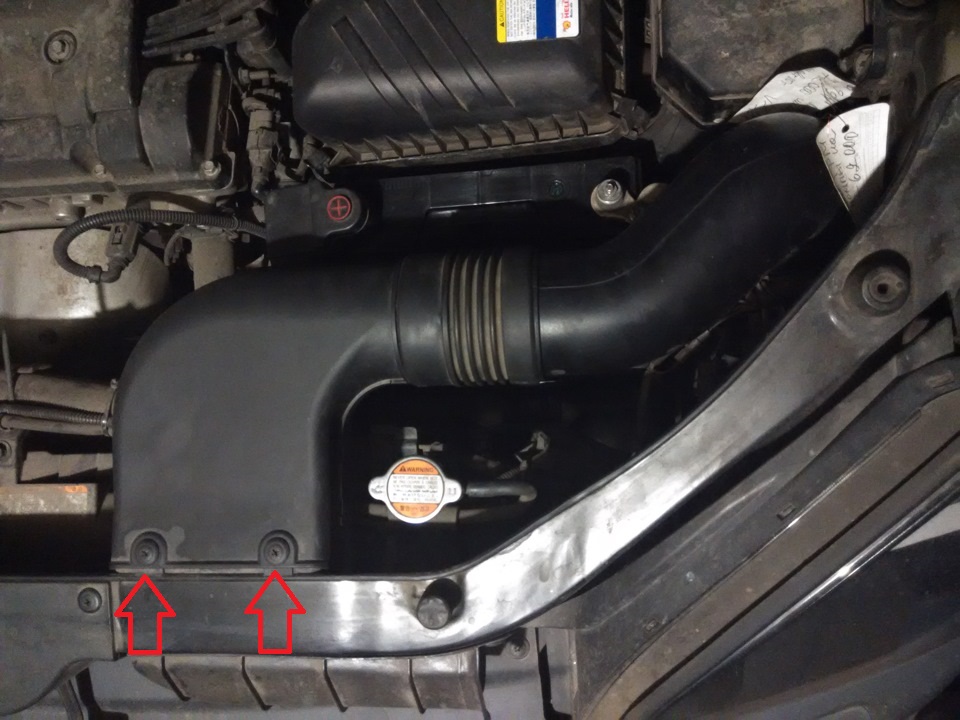

Крепление патрубка воздухозаборника на автомобиле Hyundai Tucson JM 2004-2010

7. Отведите патрубок в сторону и вставьте специальную воронку в трубку указателя уровня масла.

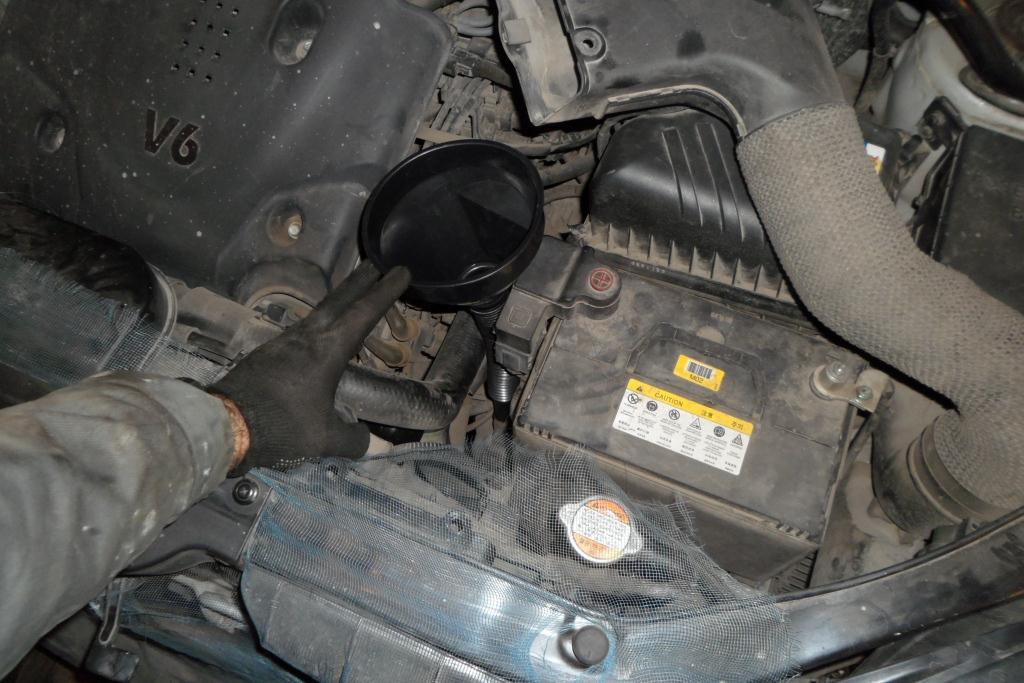

Вставить воронку для доливки масла АКПП на автомобиле Hyundai Tucson JM 2004-2010

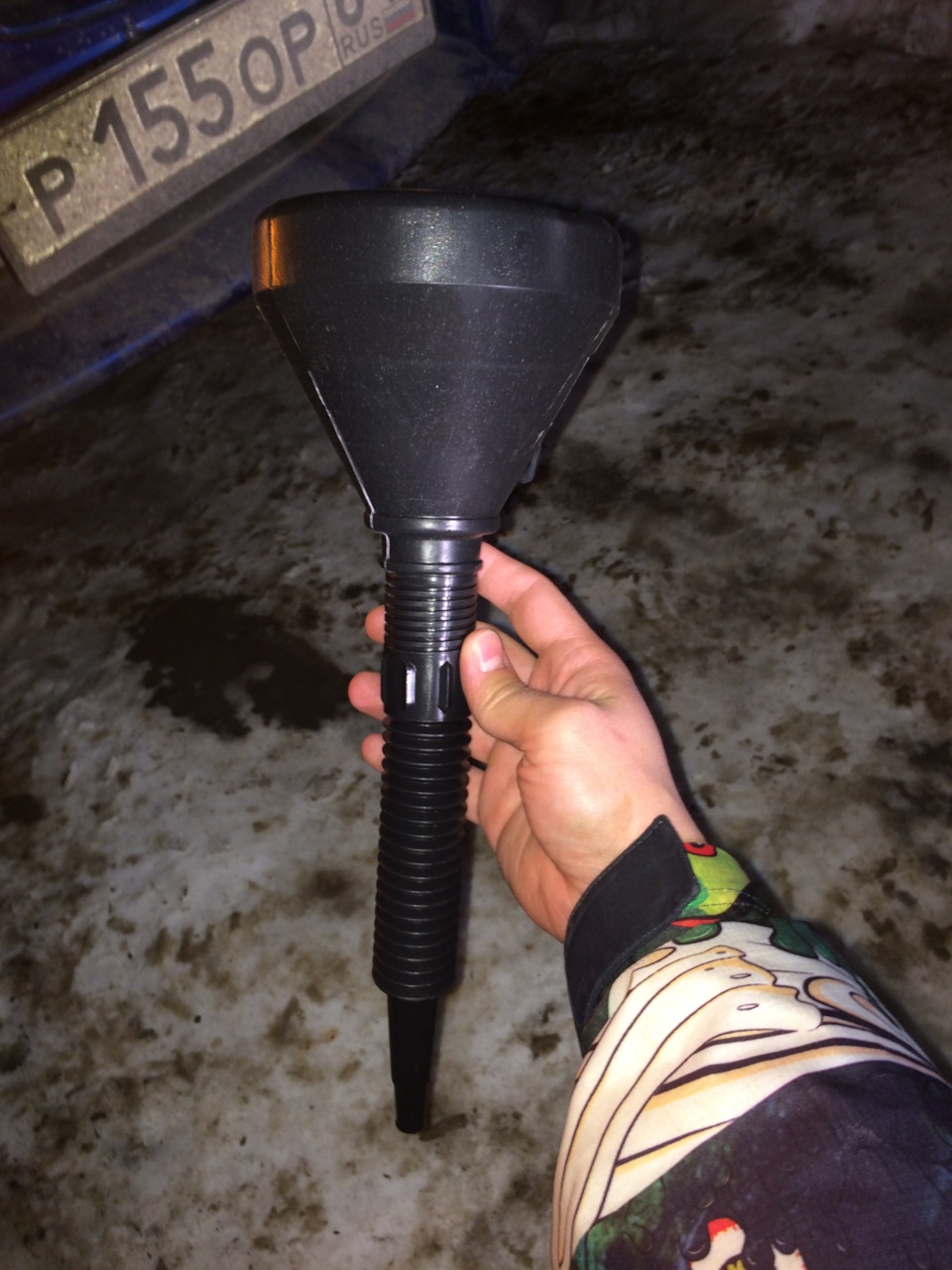

Воронка для заливки масла в АКПП на автомобиле Hyundai Tucson JM 2004-2010

Специальная воронка для заливки масла.

8. Залейте масло контролируя его уровень по щупу.

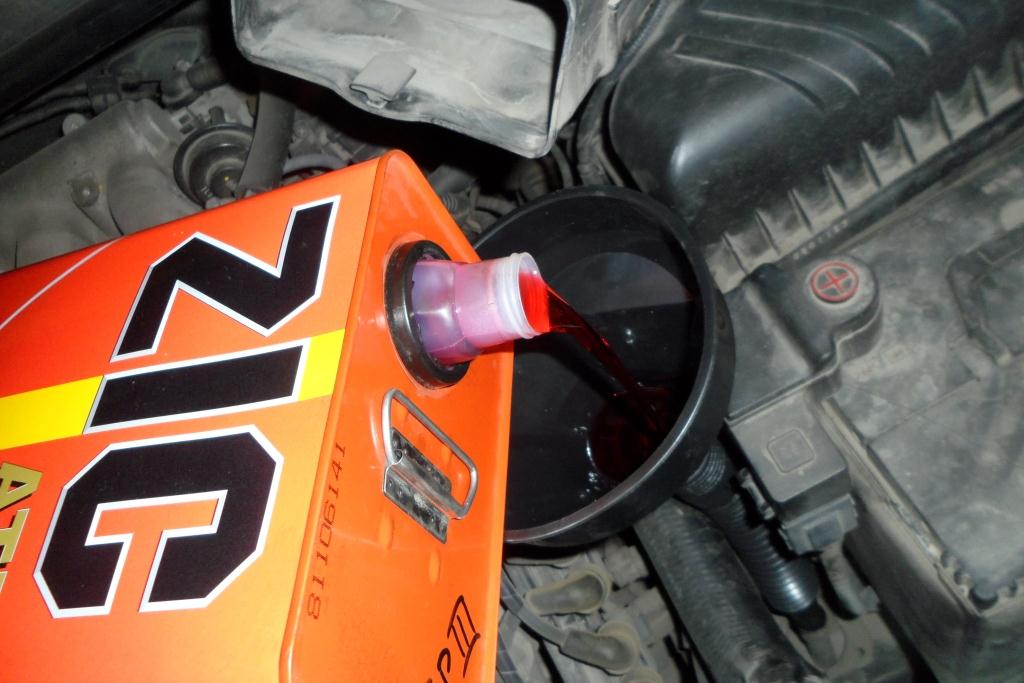

Залить масло в акпп на автомобиле Hyundai Tucson JM 2004-2010

Примечание:

Нельзя превышать максимально допустимый уровень жидкости, так как это может привести к выходу коробки передач из строя.​

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
