Проверка уровня и замена рабочей жидкости в автоматической коробке передач Hyundai Solaris

Детали и расходники:

• Трансмиссионное масло
• Воронка
• Ветошь

Примечание:

Согласно регламенту технического обслуживания проверку уровня жидкости в автоматической коробке передач проводим через 60 тыс. км пробега.
Необходимо также проверить уровень жидкости при обнаружении неисправностей в работе коробки и потеков жидкости на ее картере.
Проверку выполняем сразу после поездки (чтобы жидкость в коробке передач была прогрета до рабочей температуры – 70–80 °C), на горизонтальной площадке.​ При работающем на холостом ходу двигателе переводим рычаг селектора последовательно в каждое положение, а затем устанавливаем в положение N или P.

Предупреждение:

Прежде чем извлечь указатель уровня жидкости, тщательно удаляем загрязнения с поверхности деталей в непосредственной близости от него. Попадание во внутреннюю полость коробки передач даже незначительного количества инородных частиц недопустимо, так как это может нарушить ее нормальную работу и стать причиной повышенного износа деталей механизма.

1. Вынимаем указатель уровня жидкости из направляющей трубки коробки передач.

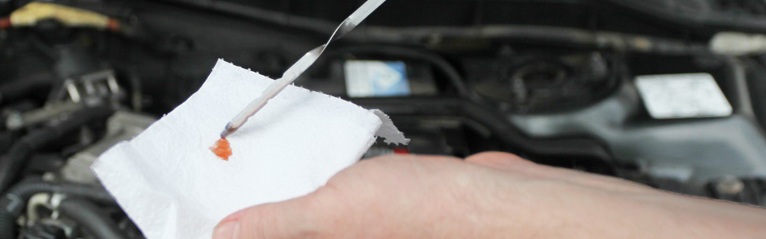

2. Для проверки состояния жидкости промокаем указатель белой ветошью.

Примечание:

Жидкость должна быть прозрачной.
Мелкая извесь, коричневого или черного цвета, хорошо заметная на белой бумаге, свидетельствует о сильном износе фрикционов. В этом случае следует обратиться на СТО для диагностики коробки передач.​

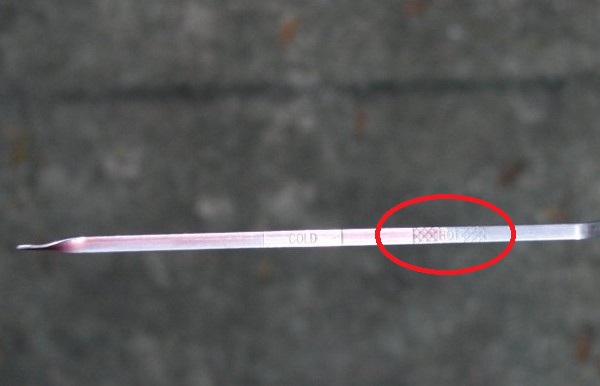

3. Вставляем указатель в направляющую трубку до упора. Снова вынимаем указатель и по кромке пленки жидкости на нем определяем уровень жидкости в коробке передач.

Примечание:

Объем жидкости в коробке в норме, если кромка пленки жидкости расположена между двумя метками НОТ («горячей» зоны) на указателе.
Если уровень жидкости ниже меток НОТ, требуется долить жидкость.​ При необходимости доливаем жидкость, рекомендованную заводом-изготовителем.

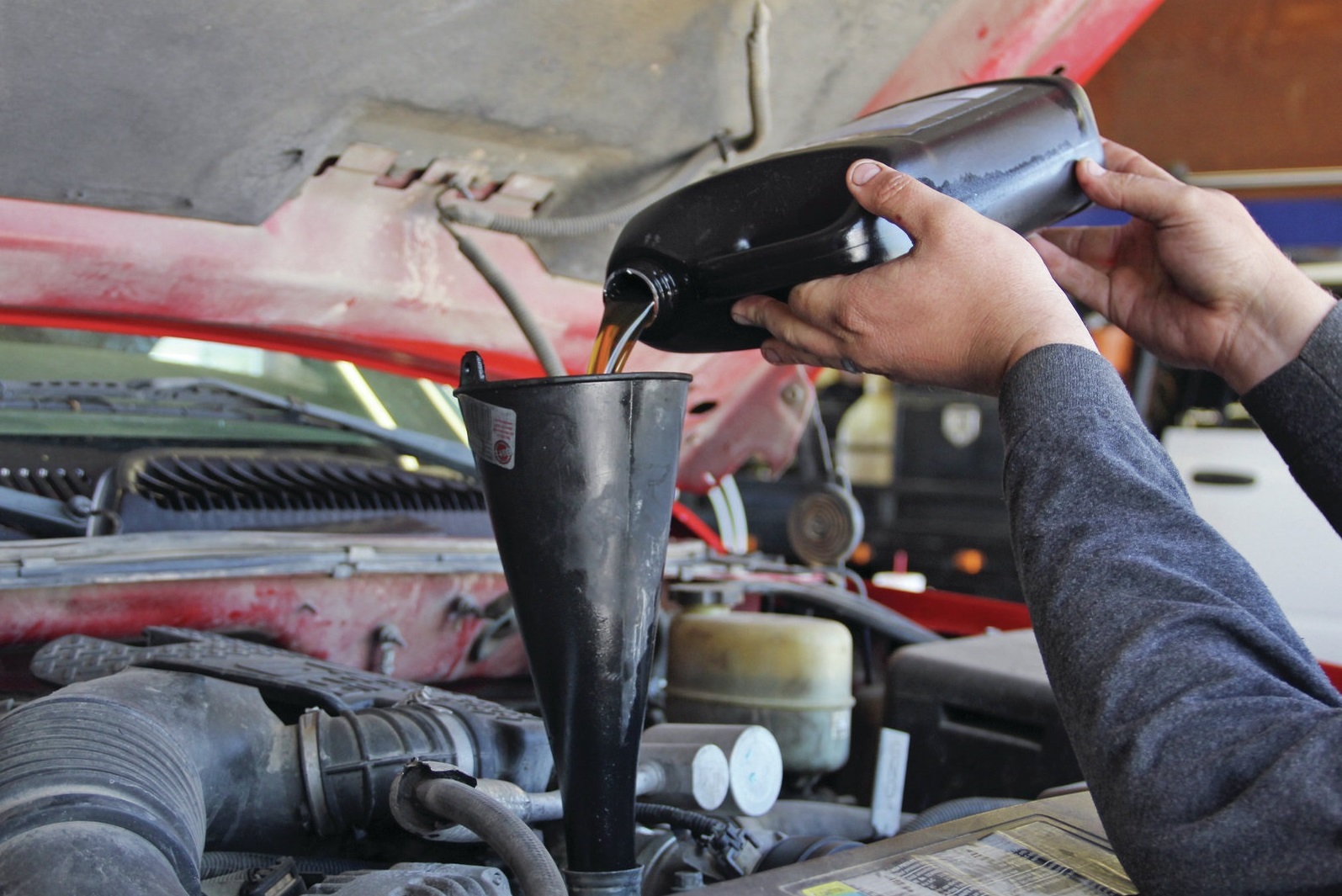

4. Жидкость заливаем в направляющую трубку указателя с помощью воронки небольшими порциями, контролируя уровень.

Примечание:

Нельзя превышать максимально допустимый уровень жидкости, так как это может привести к выходу коробки передач из строя.​

5. Если проверка уровня жидкости проводиться на холодной коробке передач (температура жидкости 20–30 °C), уровень жидкости должен находиться между двумя метками СOLD («холодная» зона).

Примечание:

Если уровень жидкости ниже меток СOLD, доливаем жидкость до верхней метки. Затем проверяем уровень жидкости на прогретой коробке передач, как указано выше.​
