Проверка зазора в замке поршневого пальца Toyota Camry 2001 - 2006

Инструменты:

• Насадка на вороток 10 мм
• Ключ торцевой
• Развертка

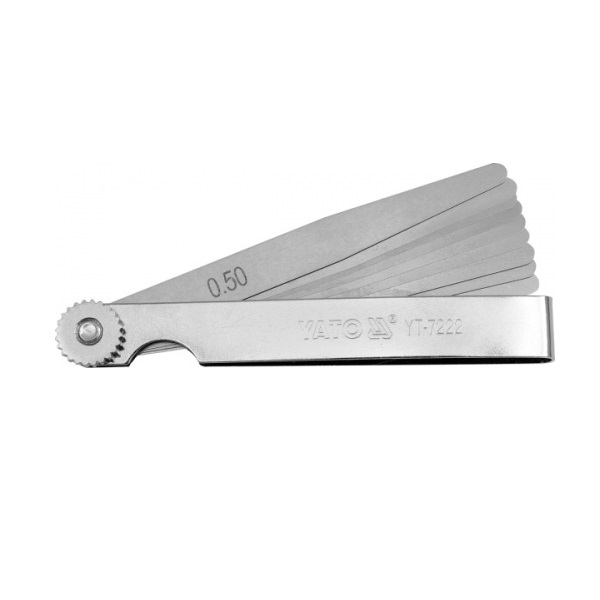

• Щуп плоский
• Инструмент для снятия-установки поршневых колец (экспандер)
• Отвертка плоская средняя
• Электробокс
• Молоток малый
• Латунный стержень

Детали и расходники:

• Поршневое кольцо
• Блок цилиндров

1. Снимите поршень.

2. Для того, чтобы проверить зазор в замке поршневого кольца, установите кольцо в цилиндр блока. Поршнем протолкните кольцо от поверхности блока цилиндров, как показано на рисунке.

Проталкивание кольца поршня:

1 – поршневое кольцо.

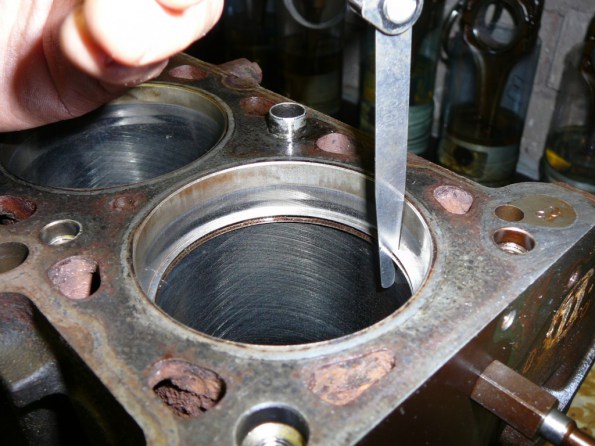

3. Плоским щупом измерьте зазор в замке.

Измерение зазора в замке

Примечание:

Если зазор в замке больше максимального, замените поршневое кольцо. Если зазор в замке больше максимального даже с новым поршневым кольцом, замените блок цилиндров.

Номинальный зазор:

компрессионное кольцо №1 –

• 1AZ-FE – 0,30–0,40 мм;
• 2AZ-FE – 0,22–0,32 мм;

компрессионное кольцо №2 –

• 1AZ-FE – 0,47–0,62 мм;
• 2AZ-FE – 0,50–0,60 мм;

маслосъемное кольцо –

• 1AZ-FE – 0,10–0,35 мм;
• 2AZ-FE – 0,10–0,35 мм.

Предельный зазор:

компрессионное кольцо №1 –

• 1AZ-FE – 0,89 мм;
• 2AZ-FE – 0,89 мм;

компрессионное кольцо №2 –

• 1AZ-FE – 1,37 мм;
• 2AZ-FE – 1,37 мм;

маслосъемное кольцо –

• 1AZ-FE – 0,73 мм;
• 2AZ-FE – 0,73 мм.

В статье не хватает:

• Описания ремонта
