Расположение датчиков системы управления двигателем Skoda Octavia

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

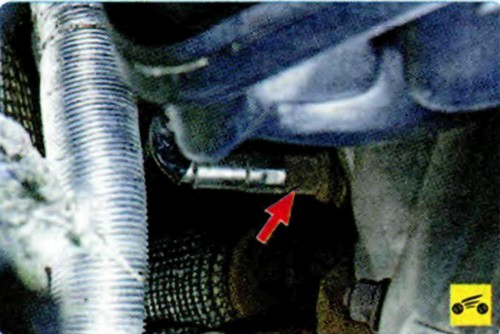

Датчик положения коленчатого вала индуктивного типа предназначен для синхронизации работы электронного блока управления с ВМТ поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала.
Датчик установлен в задней части блока цилиндров двигателя.
При вращении коленчатого вала меняется магнитное поле датчика, наводя импульсы напряжения переменного тока. Блок управления по сигналам датчика определяет частоту вращения коленчатого вала и выдает импульсы на управление двигателем.
Неисправность этого датчика вызывает полный отказ системы управления двигателем: при отсутствии его сигнала двигатель пустить невозможно.

Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик кислорода. Кислород, содержащийся в отработавших газах, реагирует с чувствительным элементом датчика, создавая разность потенциалов на выходе датчика. Разность потенциалов изменяется приблизительно от 0,1 В (высокое содержание кислорода - бедная смесь) до 0,9 В (мало кислорода - богатая смесь).
Управляющий датчик концентрации кислорода установлен на коллекторе системы выпуска. Для нормальной работы температура датчика должна быть не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент и дополнительно двигатель оборудован системой подачи дополнительного воздуха, основное назначение которой обеспечение норм токсичности выхлопа при холодном старте двигателя
Отслеживая выходное напряжение датчика концентрации кислорода, ЭБУ определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то дается команда на обогащение смеси; если богатая (высокая разность потенциалов) - команда на обеднение смеси.

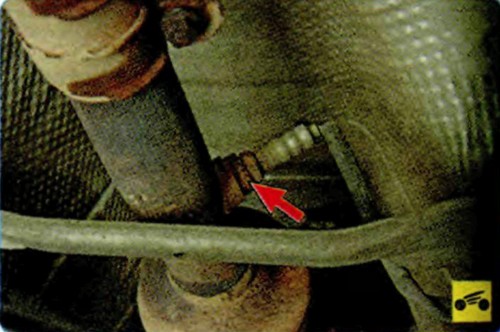

Диагностический датчик концентрации кислорода установлен после нейтрализатора, работает по тому же принципу, что и управляющий датчик, и полностью с ним взаимозаменяем. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода указывает на присутствие кислорода в отработавших газах после нейтрализатора. Эффективность работы нейтрализатора оценивается блоком управления двигателем путем сравнения сигналов управляющего и диагностического датчиков. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика. Одинаковые показания указывают на неисправность нейтрализатора.

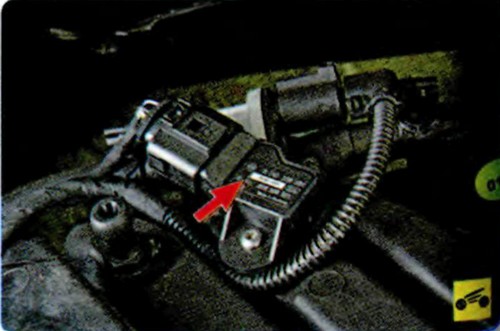

Датчик абсолютного давления и температуры во впускном коллекторе фиксирует изменение давления и температуры во впускном коллекторе в зависимости от изменения нагрузки и оборотов двигателя и преобразует его в напряжение выходного сигнала. В зависимости от информации, полученной от датчика, ЭБУ регулирует количество впрыскиваемого топлива и угол опережения зажигания.

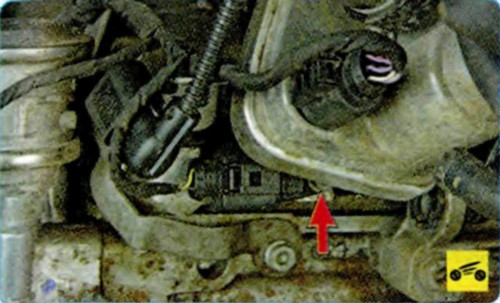

Датчик положения распределительного вала (датчик фазы) индуктивного типа установлен в задней части головки блока цилиндров за дроссельным узлом. При вращении распределительного вала выступы на его задающем диске изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Сигналы датчика используются ЭБУ для организации фазированного впрыска топлива в соответствии с порядком работы цилиндров. При возникновении неисправности в цепи датчика положения распределительного вала ЭБУ заносит в память ее код и включает сигнальную пампу.

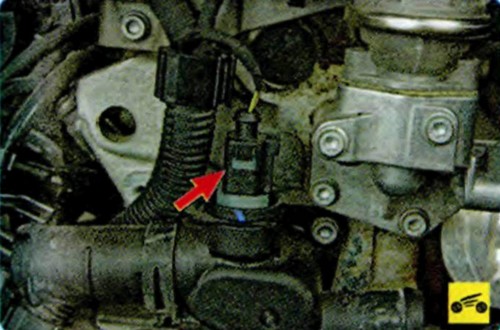

Датчик температуры охлаждающей жидкости измеряет температуру охлаждающей жидкости и выдает сигнал на блок управления. Датчик выполнен в виде термистора, чувствительного к изменению температуры Электрическое сопротивление датчика уменьшается с повышением температуры. ЭБУ обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.

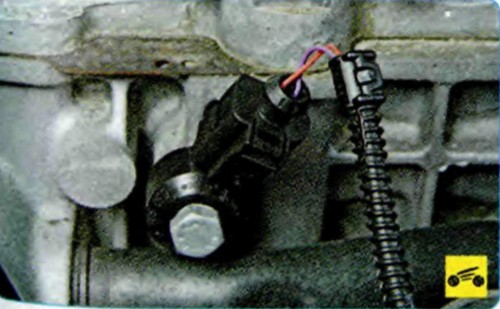

Датчик детонации прикреплен к верхней части блока цилиндров со стороны впускной трубы и улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика является пьезокристаллическая пластинка. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с возрастанием интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

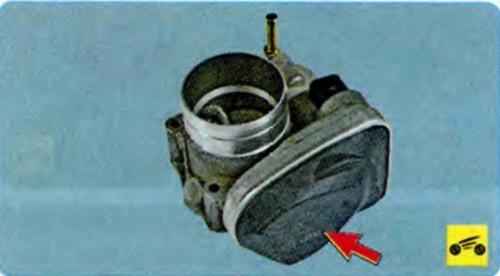

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном узле (под крышкой) и связан с осью дроссельной заслонки
Он представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), другой его конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ. Когда дроссельная заслонка поворачивается, напряжение на выходе датчика изменяется. При закрытой дроссельной заслонке оно ниже 0,5 В. Когда заслонка открывается, напряжение на выходе датчика растет и при полностью открытой заслонке должно быть более 4 В. Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки
При отказе датчика дроссельной заслонки ЭБУ заносит в память код неисправности датчика, включает сигнальную лампу системы управления двигателем и рассчитывает предполагаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и по сигналам датчиков температуры и абсолютного давления воздуха во впускном коллекторе.

См. также: Снятие и установка замка зажигания.
