Расположение основных узлов и агрегатов автомобиля Hyundai Solaris

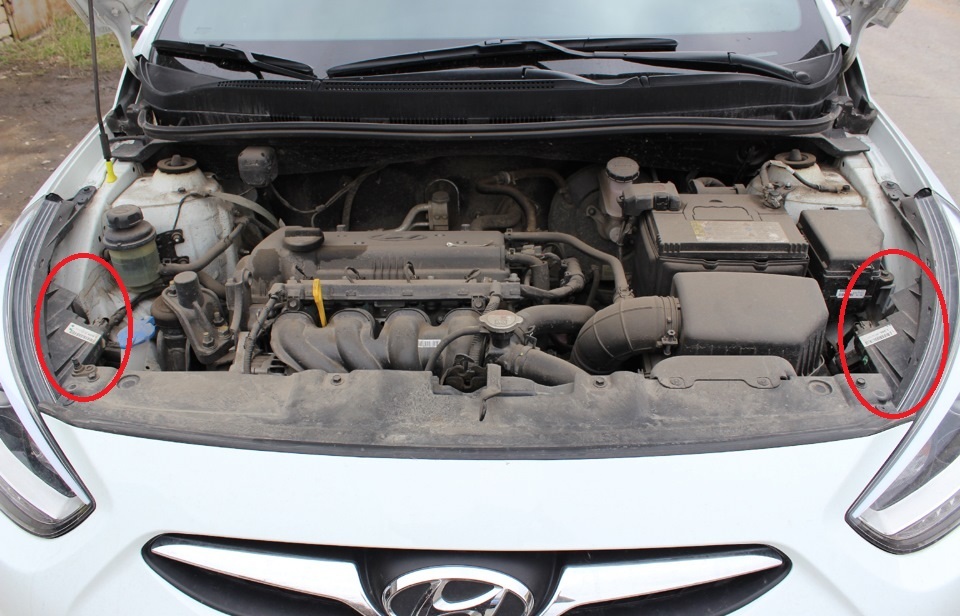

1. Расположение узлов и агрегатов в подкапотном пространстве.

1 – бачок гидроусилителя усилителя рулевого управления;

2 – крышка маслозаливной горловины двигателя;

3 – крышка свечей зажигания;

4 – бачок гидроприводов тормозов и сцепления;

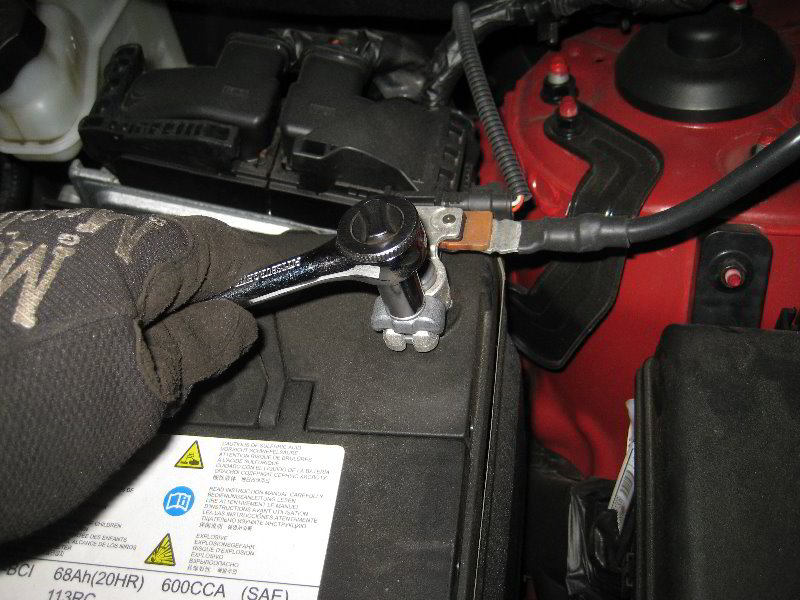

5 – аккумуляторная батарея;

6 – блок предохранителей и реле;

7 – воздушный фильтр;

8 – крышка заливной горловины системы охлаждения;

9 – указатель уровня масла в двигателе;

10 – расширительный бачок системы охлаждения;

11 – ремень привода вспомогательных агрегатов;

12 – заливная горловина бачка омывателя стекол.

Примечание:

Элемент под номером 10 на фото не виден.

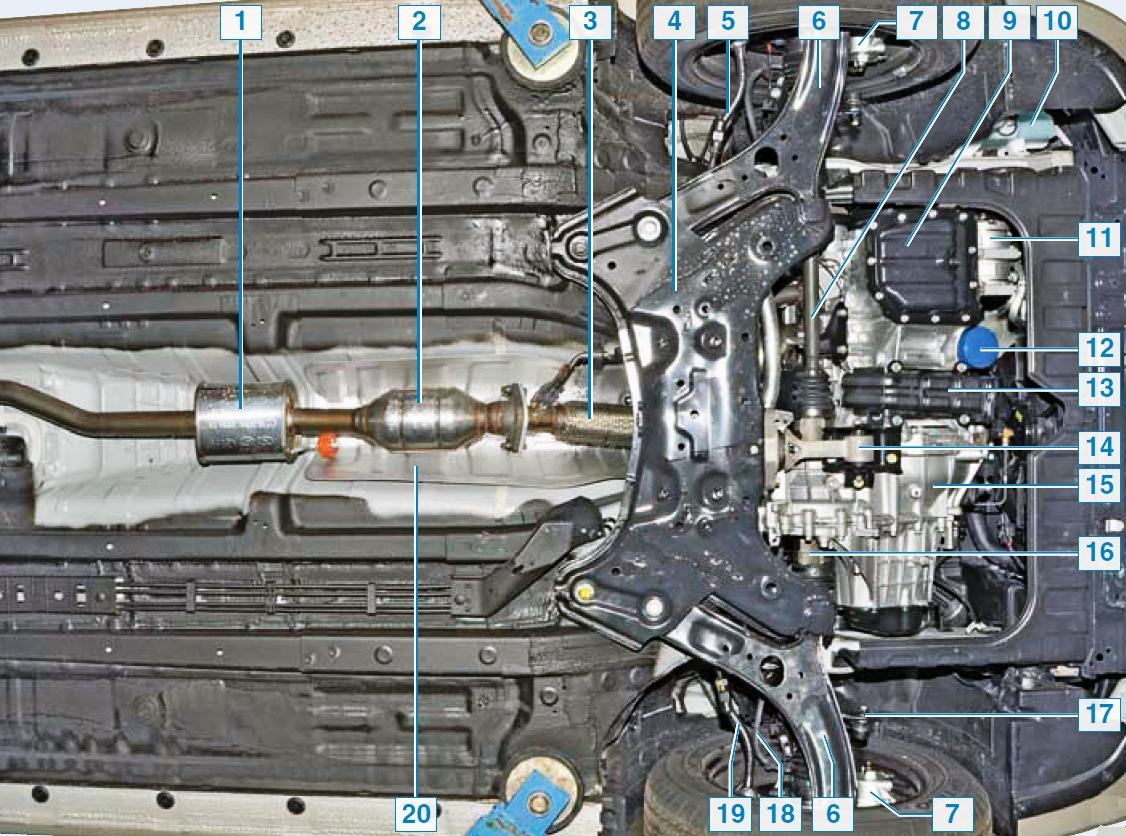

2. Вид снизу на переднюю часть автомобиля.

1 – дополнительный глушитель;

2 – резонатор;

3 – металлокомпенсатор;

4 – подрамник передней подвески;

5 – правая рулевая тяга;

6 – рычаг передней подвески;

7 – тормозной механизм переднего колеса;

8 – привод правого колеса;

9 – поддон картера двигателя;

10 – бачок омывателя стекол;

11 – компрессор кондиционера;

12 – масляный фильтр;

13 – воздуховод обдува внутреннего шарнира привода правого колеса;

14 – задняя опора силового агрегата;

15 – коробка передач;

16 – привод левого колеса;

17 – стойка стабилизатора поперечной устойчивости;

18 – шланг тормозного механизма переднего колеса;

19 – левая рулевая тяга;

20 – теплозащитный экран.

3. Вид снизу на заднюю часть автомобиля.

1 – ниша для запасного колеса;

2 – основной глушитель;

3 – теплозащитный экран;

4 – тормозной механизм заднего колеса;

5 – пружина задней подвески;

6 – задний амортизатор;

7 – балка задней подвески;

8 – трос стояночного тормоза;

9 – труба дополнительного глушителя;

10 – топливный бак;

11 – рычаг задней подвески;

12 – задняя буксирная проушина.
