Расположение предохранителей, плавких вставок и реле Chevrolet Niva

Примечания:

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи пуска двигателя, генератора.

Предохранители и реле установлены в блоке, который находится в салоне автомобиля под панелью приборов с левой стороны от рулевой колонки.

Расположение предохранителей, плавких вставок и реле Шевроле Нива

1. Как снять крышку блока предохранителей и реле, смотрите здесь.

2. Чтобы знать функциональность предохранителей и реле соответствующих систем автомобиля, смотрите схему ниже.

Монтажный блок предохранителей и реле:

К1 – реле контроля исправности ламп (на автомобилях Chevrolet Niva

вместо реле устанавливаются перемычки);

К2 – реле очистителя ветрового стекла;

К3 – реле-прерыватель указателей поворота и аварийной сигнализации;

К4 – реле включения ближнего света фар;

К5 – реле включения дальнего света фар;

К6 – дополнительное реле;

К7 – реле включения обогрева заднего стекла;

К8 – резервное реле (на автомобилях Chevrolet Niva не устанавливается);

F1 (5 А) – лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта;

F2 (7,5 А) – левая фара (ближний свет);

F3 (10 А) – левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов;

F4 (10 А) – резервный;

F5 (30 А) – реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей;

F6 (15 А) – блок управления блокировки замков дверей;

F7 (20 А) – реле звукового сигнала. Звуковой сигнал. Прикуриватель;

F8 (20 А) – реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла;

F9 (20 А) – реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла. Электродвигатель очистителя заднего стекла;

F10 (20 А) – резервный;

F11 (5 А) – лампы габаритного света правого борта;

F12 (7,5 А) – правая фара (ближний свет). Моторедукторы корректоров света фар;

F13 (10 А) – правая фара (дальний свет);

F14 (10 А) – резервный;

F15 (20 А) – резервный;

F16 (10 А) – реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации);

F17 (7,5 А) – плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем;

F18 (25 А) – переключатель электродвигателя отопителя. Электродвигатель отопителя;

F19 (10 А) – реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота. Контрольные лампы указателей поворота в комбинации приборов. Комбинация приборов. Контрольная лампа включения дифференциала;

F20 (7,5 А) – резервный.

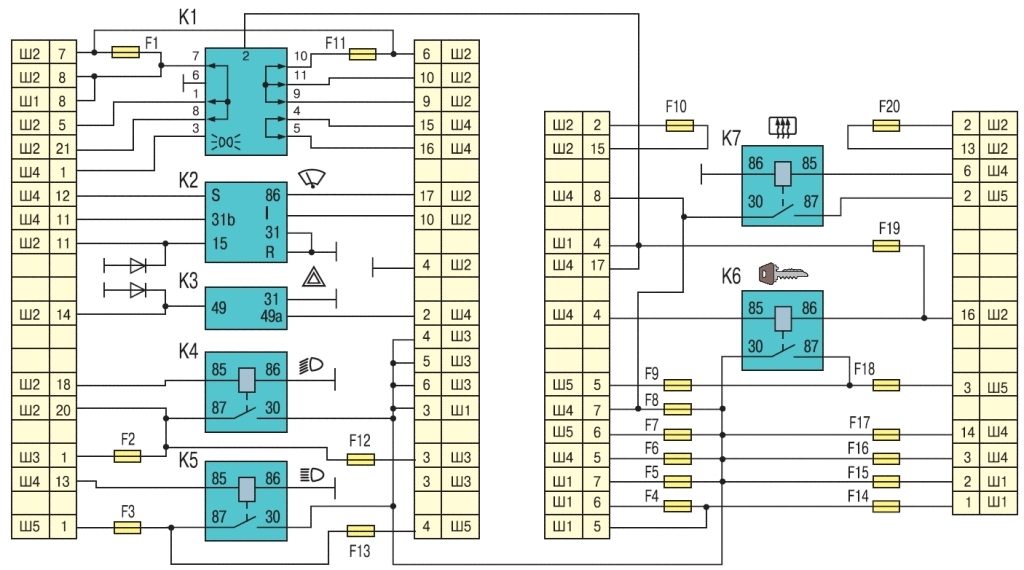

3. Чтобы можно было отследить каждую цепь и, при необходимости, найти обрыв, ниже приведена схема внутренних соединений блока предохранителей.

Схема внутренних соединений блока предохранителей

* – наружная цифра в обозначении наконечника провода указывает на номер колодки, а внутренняя цифра – условный номер штекера;

** – обозначение элементов блока смотрите в п.2.
