Инструменты:
- Отвертка плоская средняя
- Гаечный ключ торцевой Г-образный 7 мм
Детали и расходники:
- Реле (при необходимости)
- Плавкие вставки
- Предохранители
- Главный предохранитель (при необходимости)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей установлено в монтажном блоке в салоне автомобиля. Он расположен в панели приборов под декоративной крышкой.

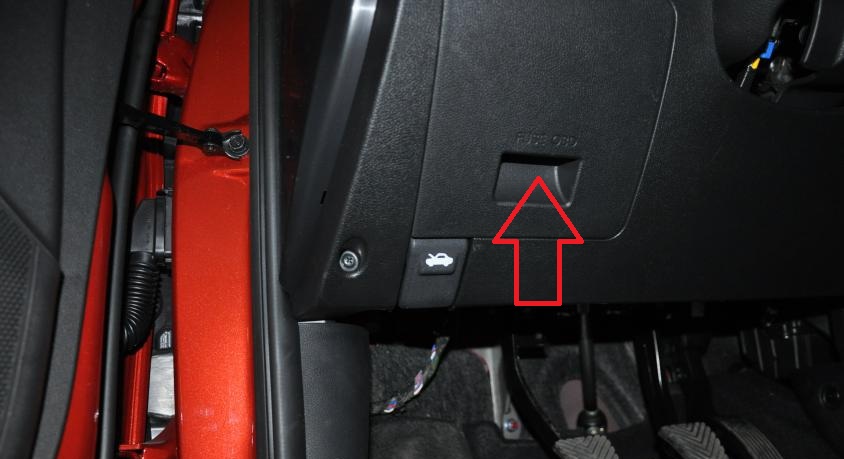

Расположение монтажного блока предохранителей и реле в салоне автомобиля.

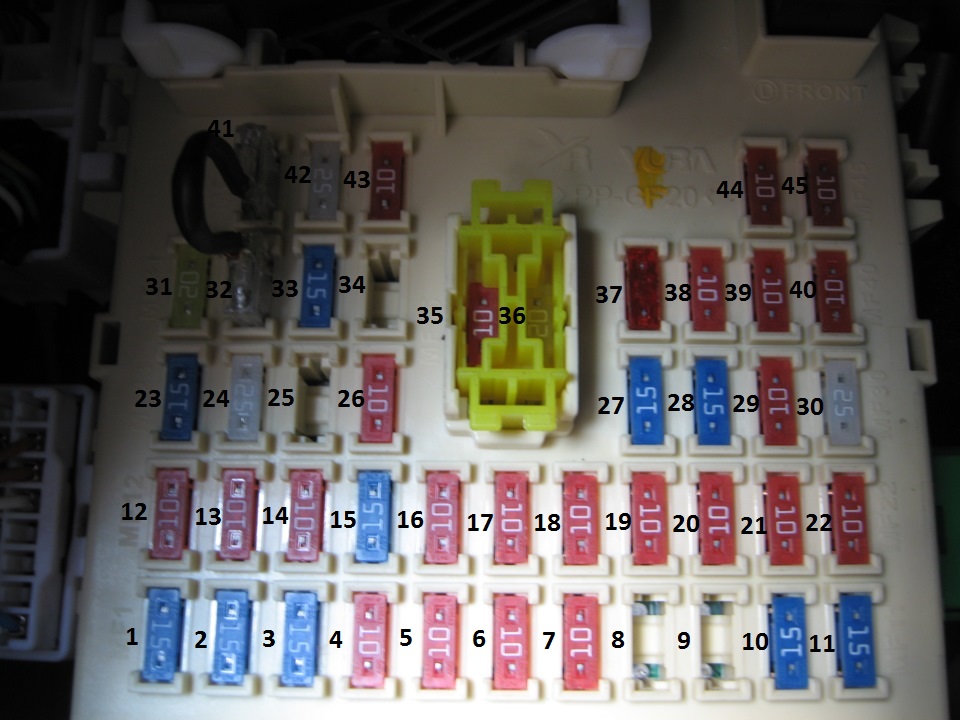

Предохранители в монтажном блоке, расположенном в салоне автомобиля.
Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения.

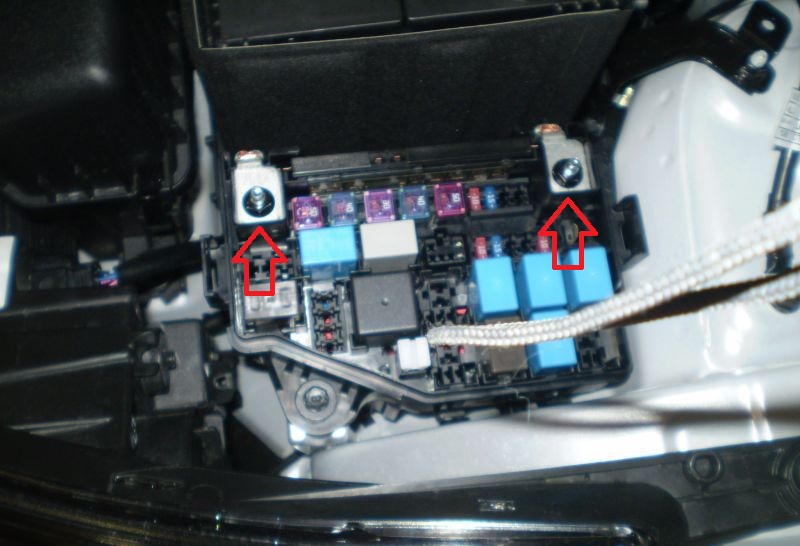

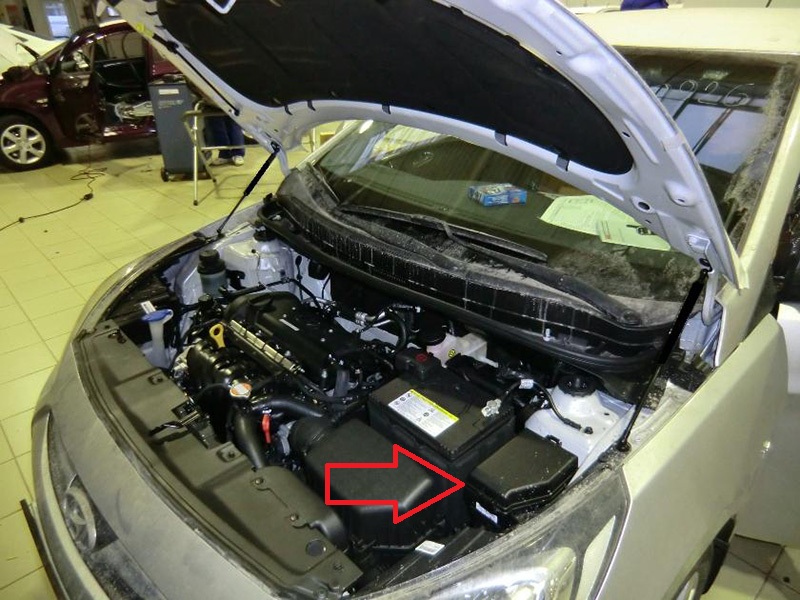

Расположение монтажного блока предохранителей и реле в моторном отсеке.

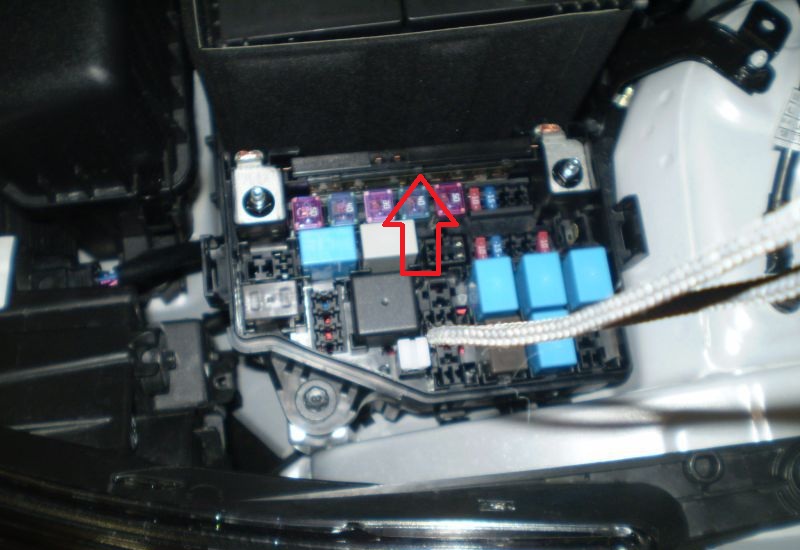

Плавкие вставки, предохранители и реле в монтажном блоке.
На боковой стенке монтажного блока установлен главный предохранитель.
Блок силовых предохранителей.
Примечание:

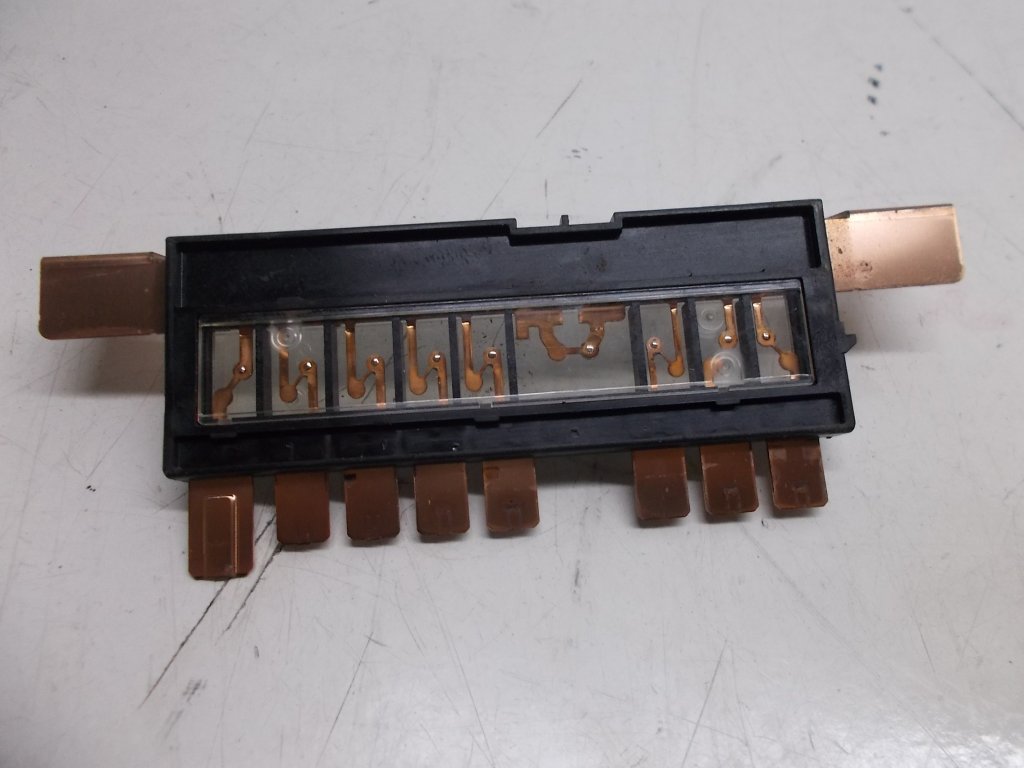

Плавкие перемычки в главном предохранителе, расположенном на боковой стенке монтажного блока (показано на главном предохранителе, снятом с монтажного блока)
Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.
1. Подденьте пальцами выемку в декоративной крышке монтажного блока, и преодолевая сопротивление фиксаторов снимите крышку с панели приборов.
Примечание:

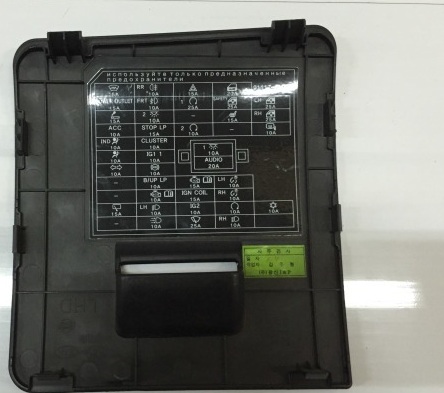

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.
2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ:
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
Примечание:
В специальном гнезде монтажного блока, расположенного в моторном отсеке, закреплен пинцет для извлечения предохранителей.

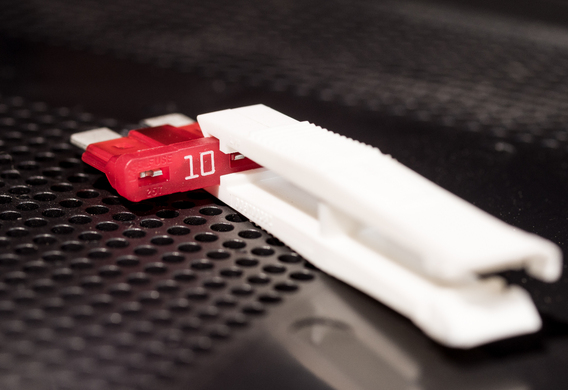

Расположение пинцета для извлечения предохранителей.
3. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель, и установите предохранитель того же номинала, что и снятый.
Примечание:
Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя перегорела и разорвалась). Для замены используйте запасной предохранитель того же номинала (и цвета).
Перегоревший предохранитель.
Для доступа к предохранителям, реле и плавким вставкам монтажного блока, расположенного в моторном отсеке, выполните следующее.
1. Отожмите фиксаторы крышки монтажного блока, и снимите крышку.
Примечание:

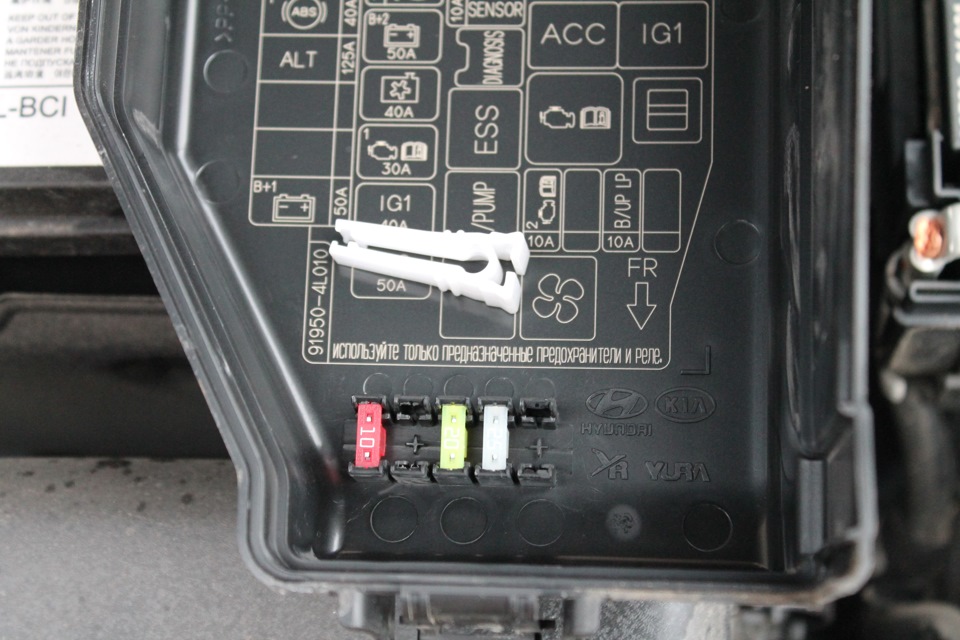

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения предохранителей, реле и плавких вставок, и установлены запасные предохранители.
2. Для замены предохранителей пользуйтесь специальным пинцетом.
Примечание:
Пинцет для извлечения предохранителей.
4. Захватите пинцетом предохранитель и извлеките его из контактного разъема.
5. Установите в контактный разъем новый предохранитель того же номинала, что и снятый.
Примечание:

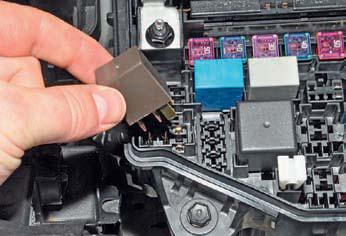

При необходимости извлеките реле, покачивая его из стороны в сторону. Установите новое реле. Плавкие вставки заменяйте аналогично замене реле.
Замена реле.
При необходимости замены главного предохранителя выполните следующие операции.
1. Отверните две гайки и снимите наконечники проводов со шпилек монтажного блока.
2. Подденьте отверткой и извлеките главный предохранитель.
Примечание:
Осмотрите главный предохранитель на наличие перегоревших перемычек и оплавлений.
Снятый главный предохранитель.
3. Установите главный предохранитель в порядке, обратном снятию.
