Разборка и сборка многодискового тормоза В1 в автоматической трансмиссии в Mercedes-Benz W203

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Разборка и сборка многодискового тормоза В1  Mercedes Benz W203

Разборка и сборка многодискового тормоза В1:

6b — наружная опора тормоза В1;

— поршень;

6d — обратная дисковая пружина поршня;

6f — дисковая пружина блока дисков;

6g — блок шестерён;

6е, 6h — стопорные кольца;

073 — съёмник;

А — масляный канал тормоза В1.

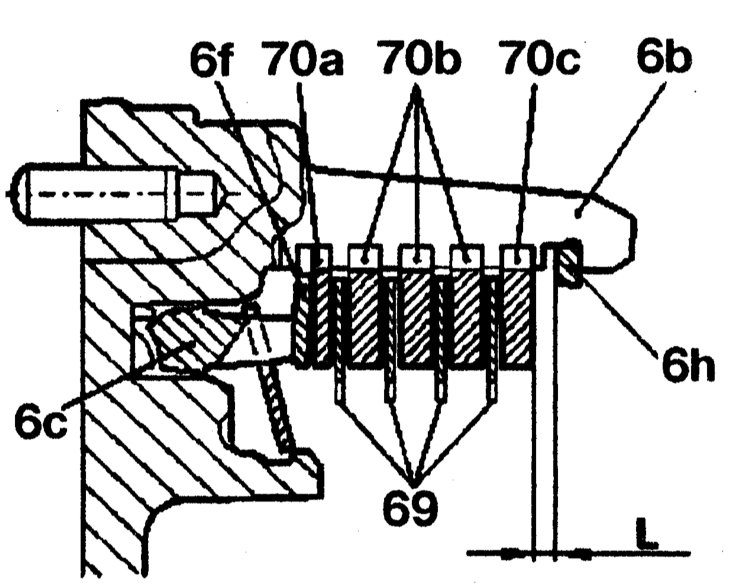

Разрез тормоза В1  Mercedes Benz W203

Разрез тормоза В1:

6b — наружная опора тормоза В1;

— поршень;

6f — дисковая пружина;

6h — стопорное кольцо;

69 — фрикционные диски;

70а — наружный диск толщиной 1.8 мм;

70b — наружный диск толщиной 3.5 мм/новый диск 2.8 мм;

70с — наружный диск толщиной 4.0 мм;

«L» — зазор.

Разборка

1. Снимите стопорное кольцо.

2. Снимите блок дисков и дисковую пружину с наружной опоры

3. Установите съёмник на дисковую пружину и сжимайте её до тех пор, пока паз для стопорного кольца не освободится.

4. Снимите стопорное кольцо.

5. Снимите поршень с наружной опоры, осторожно подавая воздух в отверстие А.

Сборка

1. Установите поршень на наружную опору.

2. Установите дисковую пружину.

3. Установите съёмник на дисковую пружину и сжимайте его до тех пор, пока стопорное кольцо не будет установлено в паз.

4. Вставьте стопорное кольцо.

5. Вставьте дисковую пружину и блок дисков на наружную опору и измерьте зазор L. Вставьте диски тормоза В1 вместе в порядке, представленном на сопроводительной иллюстрации, и установите их по очереди.

6. Установите пресс на наружный диск.

Установка пресса на наружный диск Mercedes Benz W203

7. Сожмите блок дисков до упора (пока отметочное кольцо не будет видно).

8. Измерьте зазор «L» между стопорным кольцом и наружным диском в трёх точках.

9. Отрегулируйте зазор стопорным кольцом, если необходимо. Толщина стопорного кольца: 2.6, 2.9, 3.2, 3.5, 3.8 и 4.1 мм.

10. Установите стопорное кольцо.
