Разборка и сборка рессоры на автомобиле Волга ГАЗ 31105 2004 - 2009

Инструменты:

• гаечный ключ рожковый 14 мм
• гаечный ключ рожковый 17 мм
• отвертка плоская средняя
• молоток малый
• зубило
• домкрат

Примечание:

Работы удобнее выполнять с помощником.

1. Промаркируйте ориентацию листов в рессоре.

2. Зажмите рессору в тиски.

3. Снимите стяжные хомуты, распрямив их концы ударами молотком через зубило.

4. Отверните гайку центрового болта и выньте центральный болт (показан стрелкой).

5. Медленно разожмите тиски, чтобы нагрузку с рессоры снять постепенно.

Примечание:

Соблюдаем осторожность при разжимании тисков. Листы рессоры промываем и покрываем графитной смазкой.

6. Собирайте рессору в порядке, обратном разборке, предварительно смазав листы, не имеющие противоскрипных прокладок, графитной смазкой. При этом отверстия листов совместите с помощью металлического прутка диаметром около 10 мм, а потом, после сжатия всего пакета, пруток замените центральным болтом. Вынимаем стержень, стягиваем листы рессоры центровым болтом (момент затяжки 22-32 Нм).   Головка болта должна быть снизу рессоры.

7. Втулки рессор перед установкой смачиваем керосином. Не дав втулкам рессор высохнуть, собираем шарниры. Новая рессора (с «непросевшими» листами) сильно выгнута, поэтому крепить ее серьгами к кузову автомобиля Волга ГАЗ 31105 следует с помощником, который будет поджимать рессору снизу.
Закрепить без помощника рессору на кузове автомобиля ГАЗ 31105 можно без усилий, если при ее сборке не устанавливать противоскрипные прокладки и хомуты, а центральный болт не затягивать.

8. После того как рессора будет закреплена на лонжероне, необходимо дособрать ее.
Гайки пальцев серьги заворачиваем поочередно, делая 1/2-2/3 оборота, чтобы не погнуть щеки серьги. Окончательно затягиваем гайки крепления пальцев серьги моментом 70-90 Нм на автомобиле ГАЗ 31105, стоящем на колесах. Гайки стремянок рекомендуется затягивать на нагруженной рессоре.

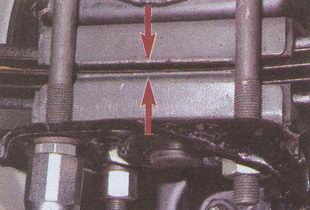

9. Для этого кладем груз в багажник машины ГАЗ 31105, чтобы буфер хода сжатия коснулся лонжерона и поочередно подтягиваем гайки до соприкосновения фланцев обойм.
