Разборка и сборка рычага переключения передач Chevrolet Lacetti 2004 - 2013

Итак, начну с того, что дребезг меня стал беспокоить еще с весны.
Сперва задребезжала защита, с ней я разобрался жестко, U-образную шайбу заколотил молотком в другую сторону — тишина, но не тут – то было, теперь стало дребезжать при разгоне, на 2-ой, 3-ей, 4-ой, а потом и на 5-ой передаче, сделал вывод, что это кулиса.

Проверил так: снял чехол КПП, на нейтральной передаче поднял обороты до 2300 — 2500, и дребезг стал отдавать по этой трубке:
Причем под капотом его не слышно…

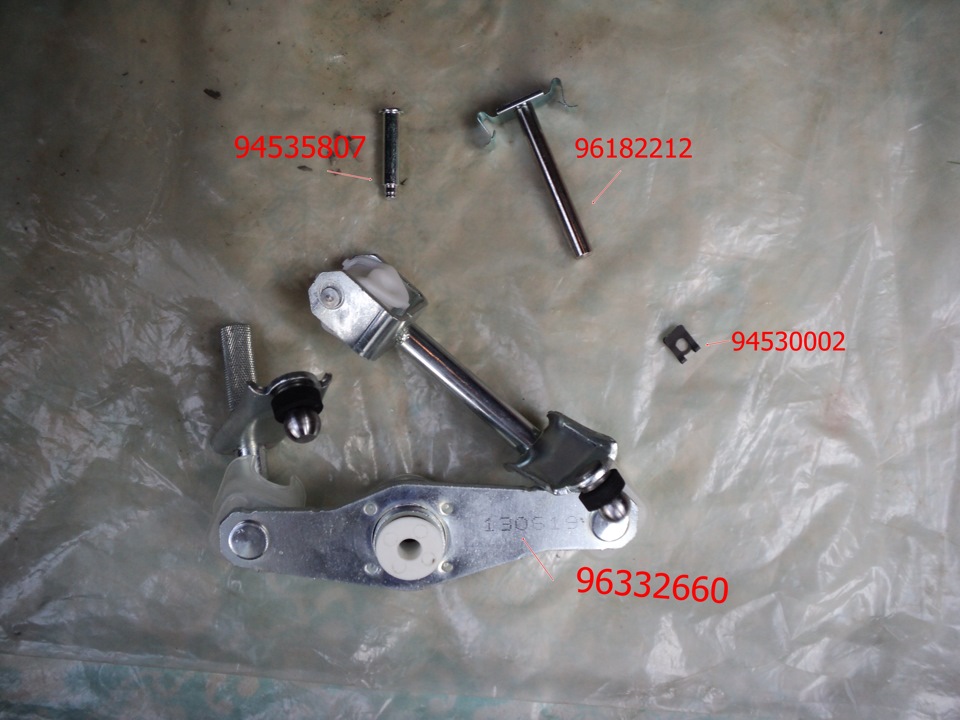

…ладно, на экзисте заказал все в оригинале от GM, а именно:

— 96332660 — Рычаг переключения передач, или кулиса;
— 94580711 — Шток переключения передач к шаровому стержню, или тяга;
— 96182212 — Болт с двугранной головкой;
— 94535807 — Фиксатор вилки механизма переключения передач, или штифт;
— 94530002 — Зажим крепежный, менять в принципе необязательно.

На фото отсутствует тяга, так как работники экзиста привезли мне не то, что нужно, ну ее можно поменять потом, это дело 5-ти минут.

Ну забрал и сразу ставить!

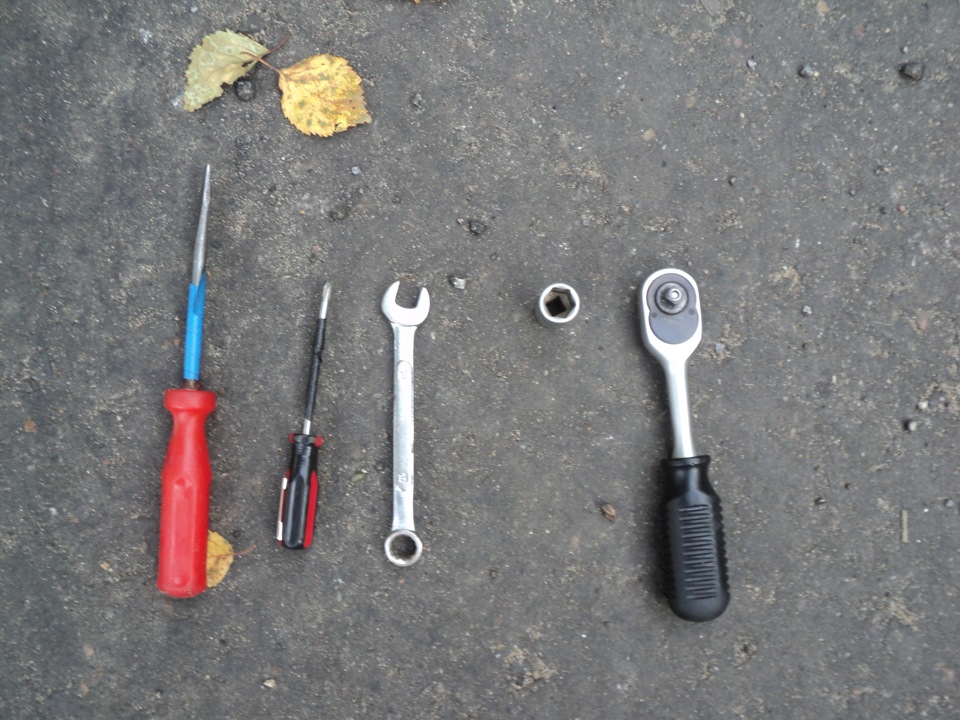

Мне понадобилось:

Отвертка "прямая", отвертка "крестовая" маленькая, головка на 12 и ключ на 10 (для крышки).

1. Снимаем крышку двигателя (все знают, как это делается) и включаем нейтралку.

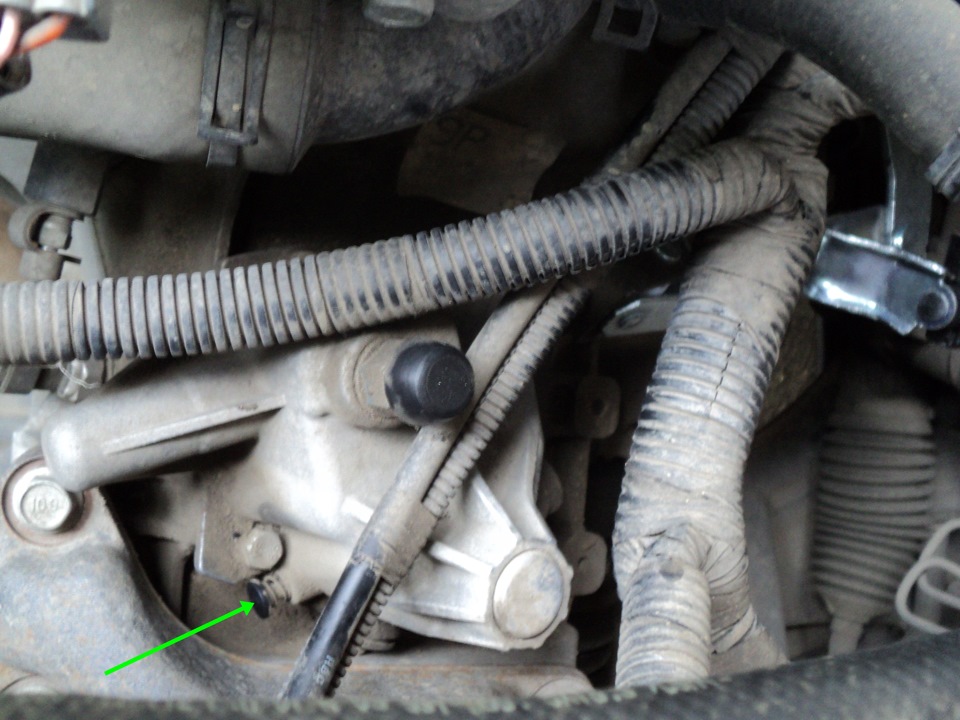

2. Ослабляем болт хомута, именно болт, а то я пытался открутить гайку, которая не крутится:

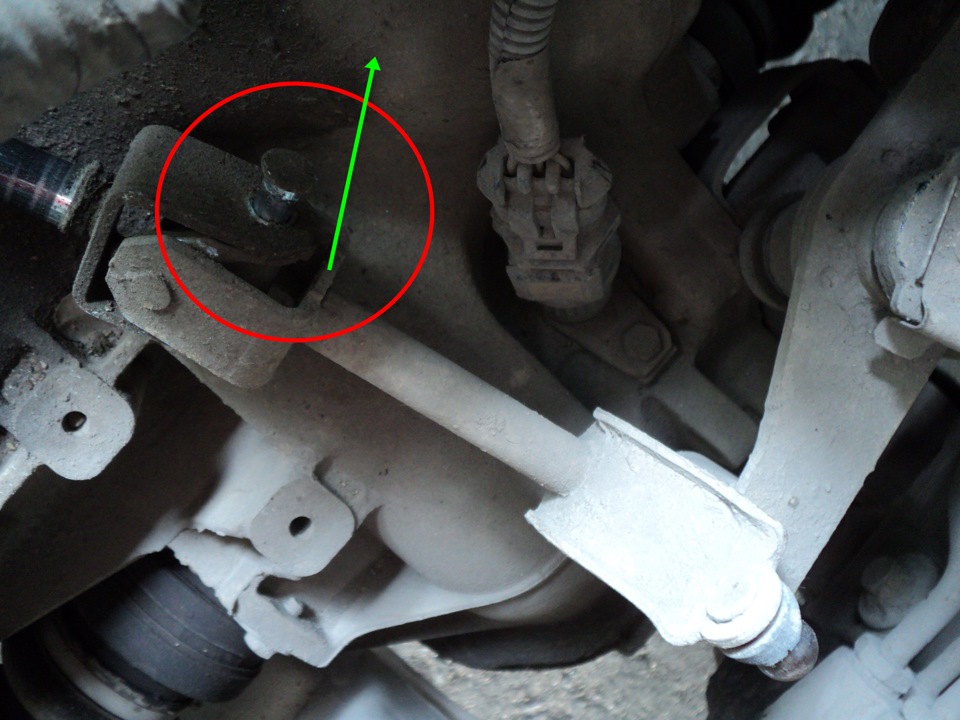

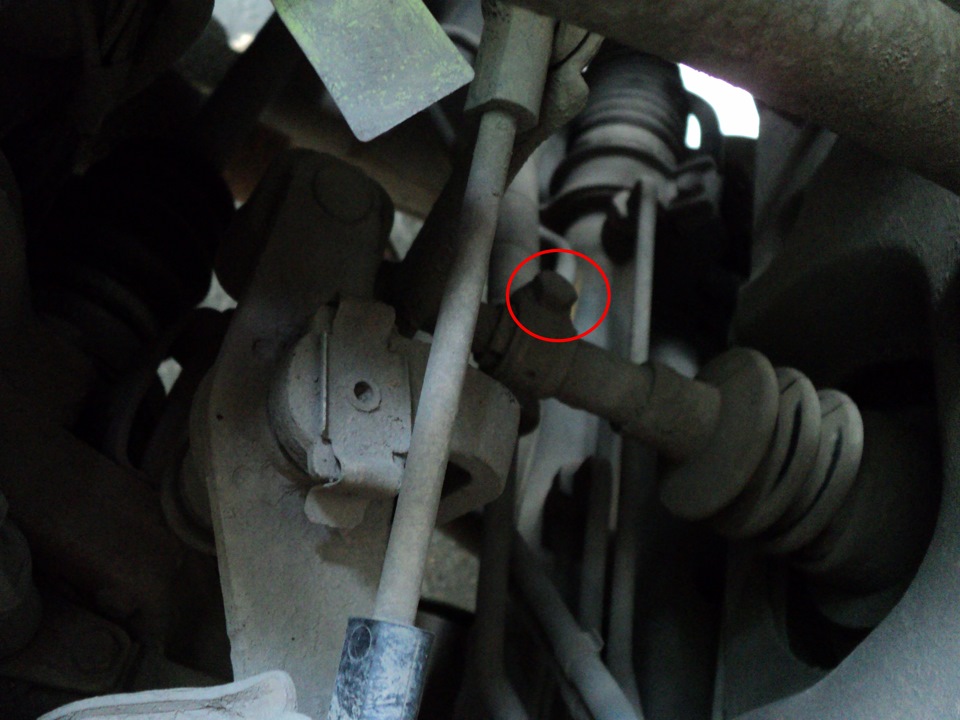

3. Дальше, снимаем зажим штифта, его абсолютно не видно, как не крути, все делается на ощупь, выскочил сразу, главное не потерять, если нового нет:

Снимаем по стрелке…

4. Потом, вытаскиваем штифт из вилки, можно отверткой подковырнуть:

5. Затем, размыкаем болт и вытаскиваем его вверх:

6. Снимаем всю кулису:

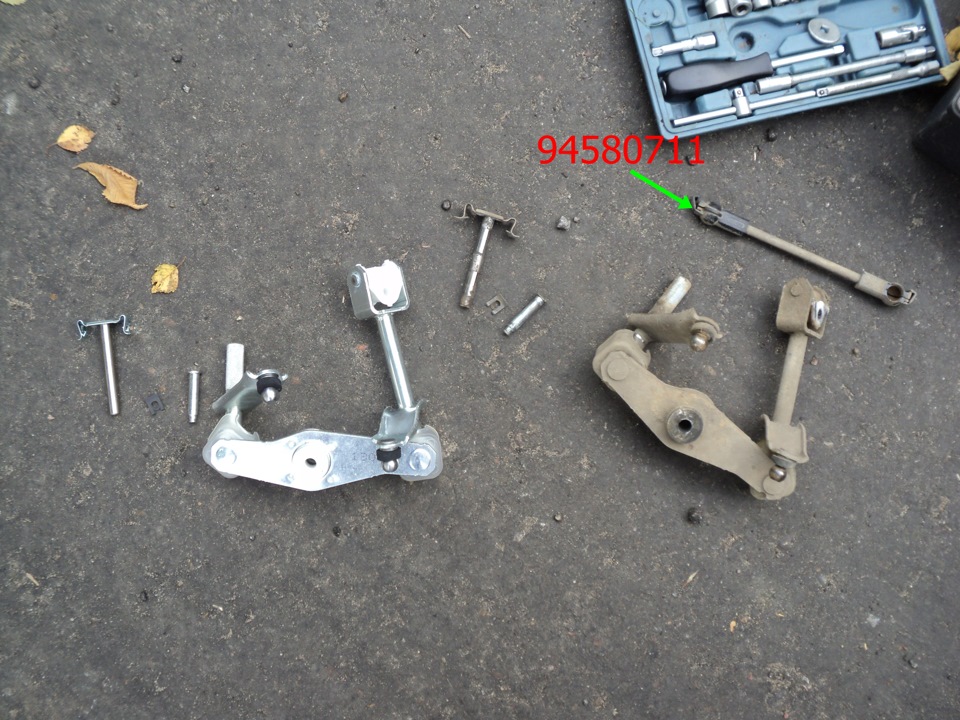

Старые и новые запчасти, и та самая тяга, которую мне не привезли…

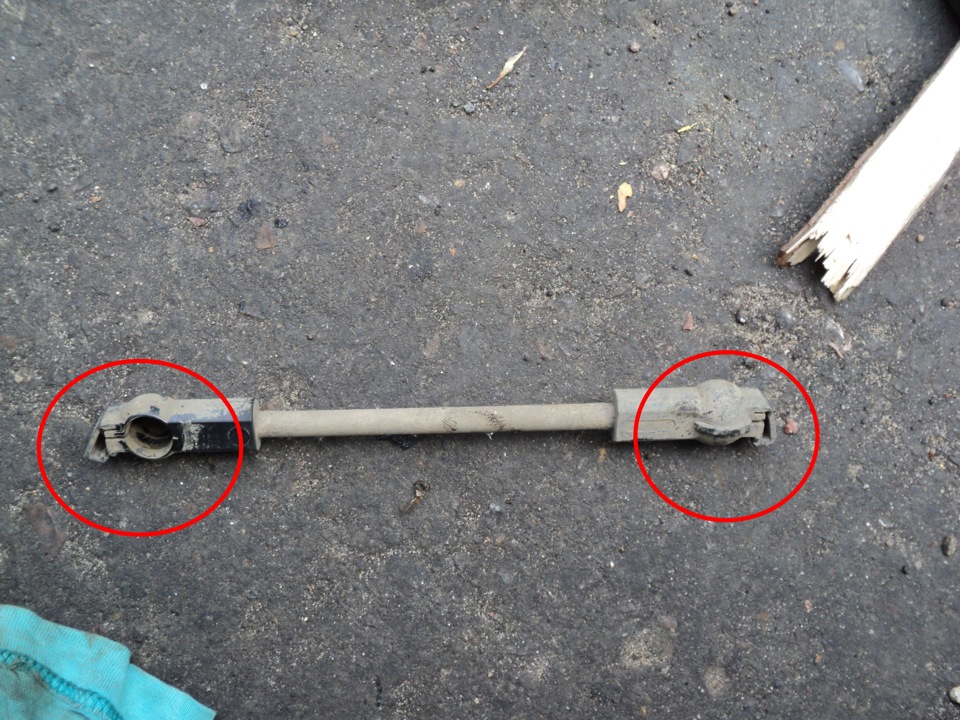

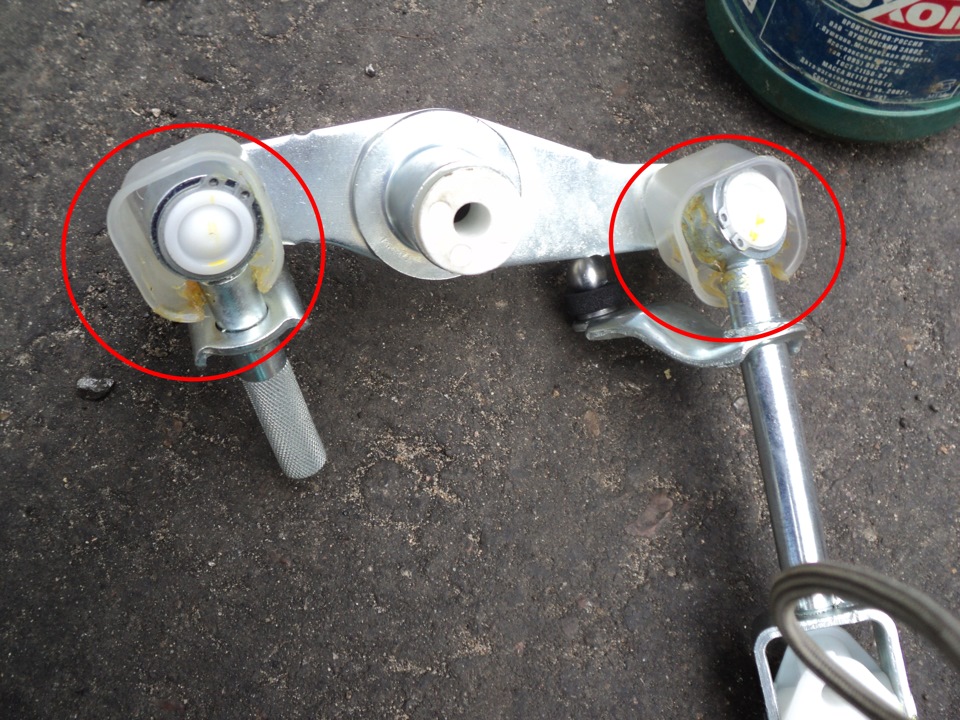

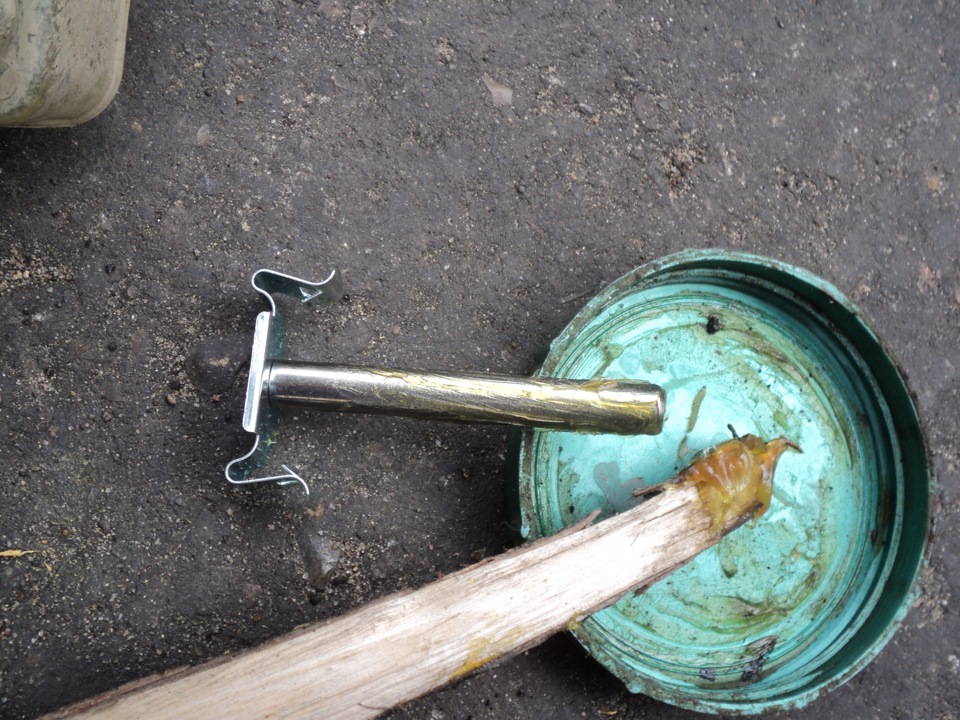

7. Следующим моим действием было смазать шарниры, болт и штифт, не знаю, кто говорит надо мазать, кто нет, я намазал простым литолом, потом еще уши у тяги намазал:

8. После этого, ставим все это на место: кулису, болт на место, тягу, штифт с зажимом.

9. Далее самое непонятное для меня было это регулировка, постараюсь объяснить:

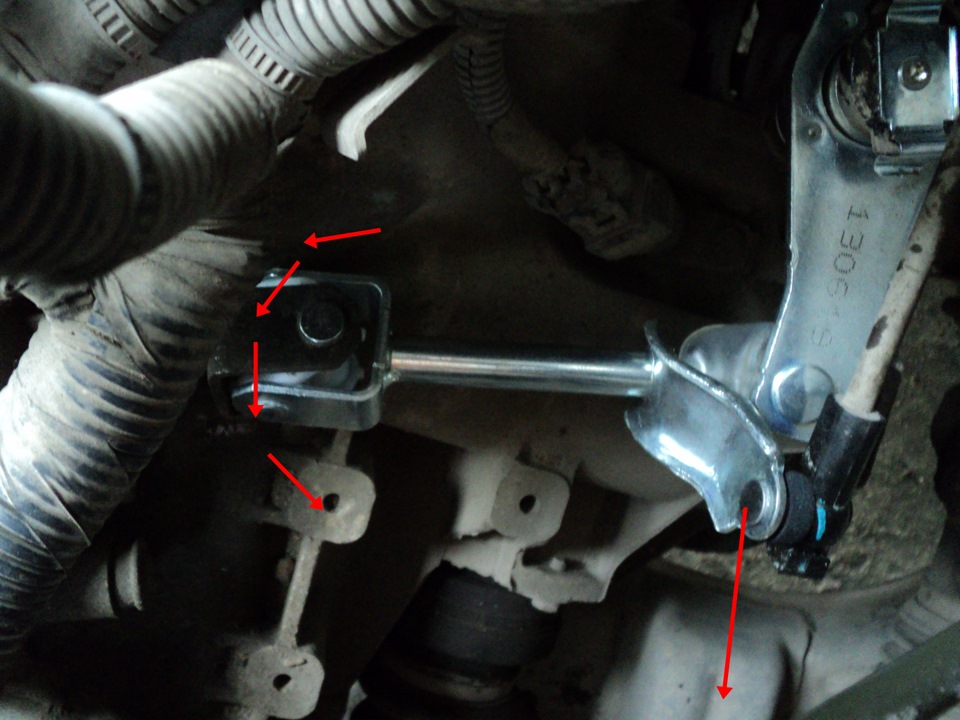

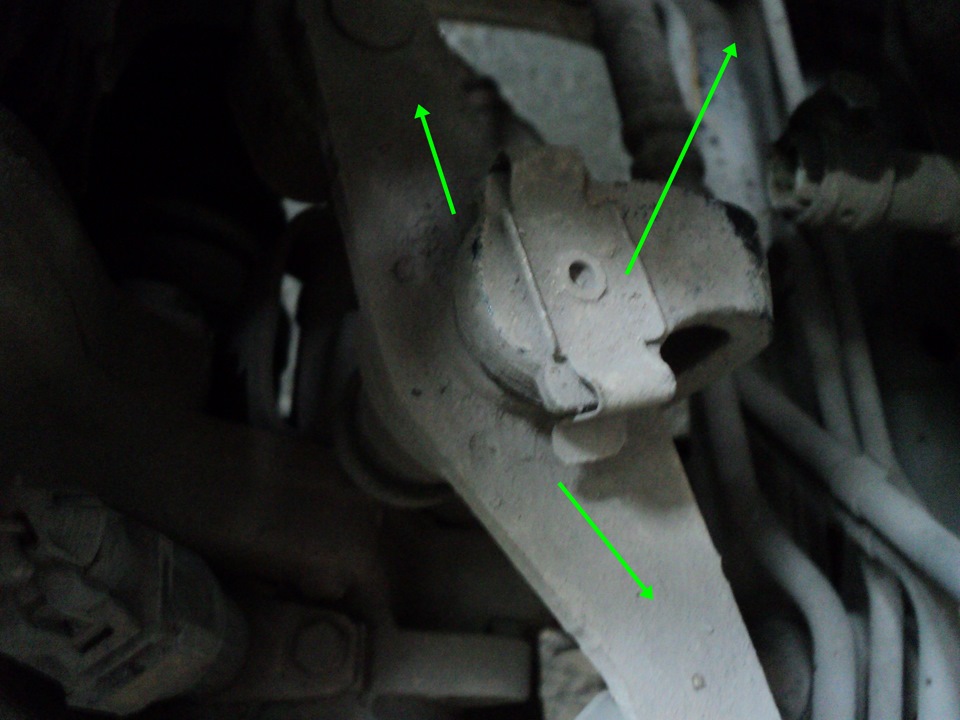

вставляем другой конец механизма в хомут, потом поворачиваем вилку до упора на себя (красные стрелки), и утапливаем фиксатор (зеленая стрелка):

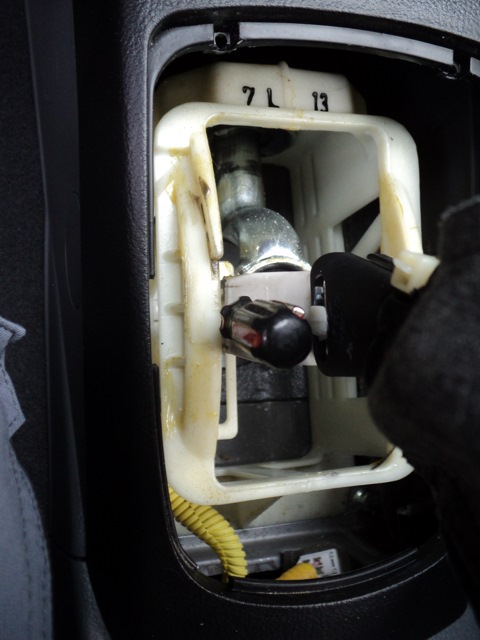

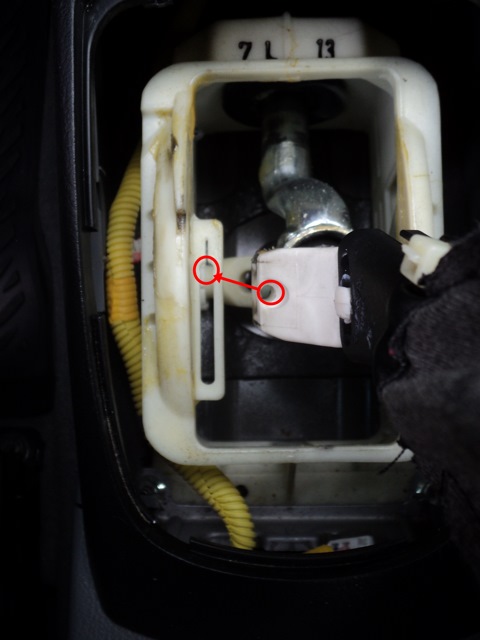

10. Потом, идем в салон, снимаем кожух ручки КПП, и совмещаем метки, зафиксировав, ну например отверткой:

11. Идем на улицу и затягиваем хомут, проверяем легкость включения передач, при необходимости повторяем регулировку, я отрегулировал за 2 раза.

В итоге: причина, по которой я менял кулису, полностью не исчезла, дребезг остался, но какой то другой, вроде при разгоне его нету и в салоне под чехлом не дребезжит. Теперь трясется что – то в середине кузова около глушителя и слышно, когда стоишь на месте и газуешь, буду искать причины дальше, НО зато передачи стали включаться четче и мягче.

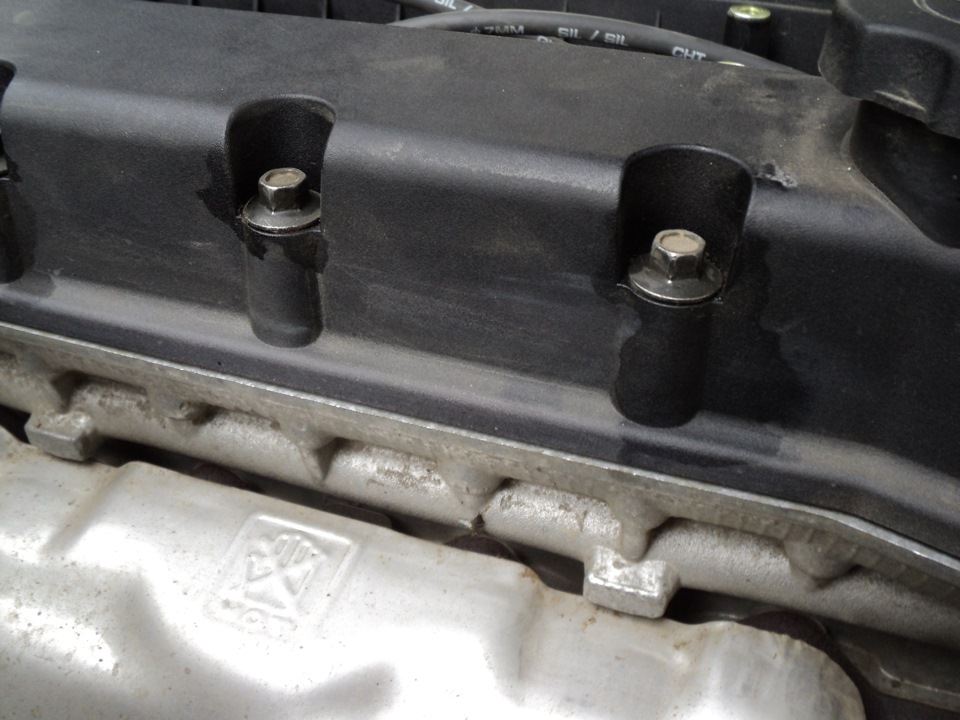

Еще, сняв крышку двигателя, заметил подтеки у болтов клапанной крышки, свечи стал проверять — сухие:

Подтянул, вылетел, послежу, крышку не стал ставить.
