Разборка рулевого механизма Lada Kalina 1117 2004 - 2013

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Гаечный ключ торцевой трубчатый 17 мм
• Восьмигранный ключ 24 мм
• Шестигранный ключ 6 мм
• Домкрат
• Бокорезы
• Зубило
• Молоток большой
• Отвертка плоская средняя
• Щипцы для снятия стопорных колец
• Шабер
• Тиски
• Монтажная лопатка
• Элетродрель
• Съемник для подшипников
• Оправка
• Бородок

Детали и расходники:

• Деревянный брусок
• Гайка крепления трубы
• Гайка упора
• Сверло 4 мм
• Игольчатый подшипник вала шестерни
• Смазка Фиол-1
• Наруж­ное кольцо роликового упорного подшипника
• "Быстрая сталь" или "Холодная сварка"
• Отрезок трубы

1. В салоне отворачиваем гайку болта крепления нижнего карданного шарнира к валу-шестерне рулевого механизма, как описано здесь.
Сняв кожух и отвернув гайки крепления ключом на 13, снимаем рулевой механизм.

2. Бокорезами перекусываем хомуты крепления чехла рулевого механизма и снимаем его.

3. Снимаем опору рулевых тяг.

4. Вставляем бородок в паз гайки крепления трубы картера. Отворачиваем гайку, нанося уда­ры по бородку (правая резьба).

5. Снимаем трубу картера.

6. Отжимаем отверткой два фикса­тора втулки, расположенной вну­три трубы.

7. Вынимаем втулку.

8. Снимаем со втулки два резиновых уплотнительных кольца.

9. Втулка рейки рулевого механизма имеет два фиксатора (показаны стрелками).

10. Если необходимо заменить гайку, щипцами для снятия стопорных колец разжимаем и снимаем стопорное кольцо. Снимаем гайку крепления трубы.

11. Вынимаем из регулировочной гайки упора рейки резиновую за­глушку.

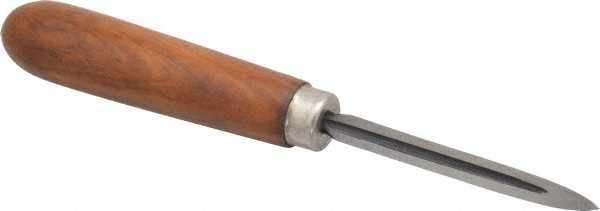

12. Шабером удаляем замятый металл в местах контровки регулировочной гайки упора.

13. Специальным ключом «на 24» с внешней восьмигранной голов­кой отворачиваем гайку упора.

14. Вынимаем пружину упора.

15. Поддев отверткой, снимаем уплотнительное кольцо.

16. Ударом картера о деревянный брусок выбиваем упор рейки.

17. Поддев отверткой, снимаем вкладыш с упора.

18. В проточке упора установлено ре­зиновое уплотнительное кольцо.

19. Снимаем с картера резиновое кольцо, уплотняющее отверстие для рулевого механизма на щит­ке передка.

20. Снимаем пыльник с вала шестерни.

21. Шестигранником «на 6» отвора­чиваем два винта крепления крышки картера.

22. Снимаем крышку картера.

23. Снимаем сепаратор с роликами упорного подшипника.

24. Снимаем уплотнительное кольцо крышки.

25. Вынимаем рейку из картера.

26. Выпрессовываем вал-шестерню, зажав вал в тисках с накладками губок из мягкого металла и отжи­мая картер монтажной лопаткой вверх.

27. Вынимаем вал-шестерню с под­шипником из картера.

28. Поддеваем отверткой и снимаем стопорное кольцо втулки.

29. Вынимаем втулку вала-шестерни в сборе с опорной пластиной.

30. При необходимости замены игольчатого подшипника, сверлом d=4 мм сверлим в картере два диаметрально расположен­ных отверстия, чтобы они вы­ходили к торцу наружного коль­ца игольчатого подшипника.

31. Через просверленные отверстия стержнем соответствующего диа­метра выбиваем наружное коль­цо подшипника из картера.

32. Съемником спрессовываем шари­ковый подшипник вала-шестерни с внутренним кольцом роликово­го упорного подшипника.

33. Съемником спрессовываем с вала внутреннее кольцо игольчатого подшипника.

34. Отверткой поддеваем и вынима­ем сальник вала-шестерни из крышки картера.

35. Если необходимо заменить наруж­ное кольцо роликового упорного подшипника, шабером удаляем выдавлен­ный металл в четырех местах и вынимаем кольцо.

36. Обильно смазываем подшипники, зубья рейки и шестерни, пластмас­совую втулку рейки смазкой Фиол-1.

37. Собираем рулевой механизм в об­ратной последовательности.
Наружное кольцо игольчатого подшипника запрессовываем в картер оправкой подходящего диаметра. Для заделки отверстий в картере можно применить «быструю сталь» или «холодную сварку».

38. Запрессовываем вал-шестерню с ша­риковым подшипником в картер отрезком трубы подходящего диаметра или высокой головкой, приклады­вая усилие к наружному кольцу под­шипника. Можно запрессовать вал-шестерню в картер, оперев наружное кольцо подшипника на губки тисков. Затем надеваем картер на под­шипник.

39. Напрессовываем картер лег­кими ударами молотка через де­ревянный брусок.

40. Запрессовываем сальник вала-шестерни в крышку через оправ­ку или головку заподлицо с тор­цом крышки.

41. Вставляем рейку в картер рулевого механизма. Устанавливаем трубу и поворачиваем вал-шестерню так, чтобы лыска на нем была располо­жена с правой стороны. Передвига­ем рейку, так чтобы опора рулевых тяг, установленная на рейке, распо­лагалась посередине паза трубы. Вставляем упор рейки, пружину упо­ра и заворачиваем гайку упора. Гайку упора рекомендуется заменить на новую. Отрегулировав зазор в зацеплении шестерни с рейкой, закерниваем гайку упора.

42. После затяжки гайки закерни­ваем ее.
