Регулировка капота Kalina

Инструмент:

• Маркер
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Раздвижные пассатижи
• Отвертка плоская средняя

1. Для снятия страховочного крюка маркером помечаем положе­ние гаек его крепления относительно кронштейна крюка, имею­щего продолговатые отверстия.

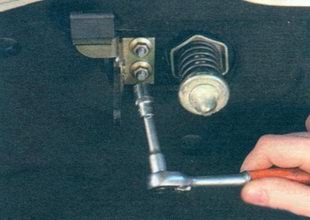

2. Головкой «на 10» отворачиваем две гайки и снимаем страховочный крюк.

3. Устанавливаем страховочный крюк в обратной последовательности, при этом гайки крепления затягиваем не до конца. Закрываем капот, после чего снова открываем его и затяги­ваем гайки крепления страховочно­го крюка окончательно.

4. Для снятия фиксатора капота поме­чаем положение контргайки фикса­тора относительно капота. Раздвижными пассатижами ослаб­ляем затяжку контргайки фикса­тора.

5. Шлицевой отверткой отворачи­ваем фиксатор.

6. Снимаем фиксатор в сборе.

7. Снимаем с фиксатора плоскую шайбу.

8. Устанавливаем фиксатор в обратной последовательности.

9. Для регулировки положения капота по высоте изменяем длину фиксатора. Для этого раздвижными пассати­жами ослабляем контргайку и удерживая ее плоской отверт­кой, заворачиваем или отворачи­ваем регулировочный стержень фиксатора. После чего затягиваем контргайку.

10. Для регулировки фиксатора в гори­зонтальной плоскости ослабляем контргайку и закрываем капот, не за­щелкивая его. Фиксатор, вкрученный в плавающую пластину капота, смещаясь относительно отверстия в ка­поте, займет правильное положение в гнезде замка. Открываем капот и затягиваем контргайку.
