Регулировка направления пучков света фар Lada Granta

Инструмент:

• Отвертка крестовая средняя
• Линейка
• Маркер

Примечания:

Регулировку направления пучков света фар рекомендуется проводить на станции технического обслуживания. Но при необходимости, регулировку можно произвести самостоятельно. Регулировку направления пучков света фар проводите на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах.

1. Установите автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1×2 м). На экране проведите горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола. Ниже ее на 65 мм проводим параллельную линию 2. Наносим на экране вертикальные осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и ВЕ).

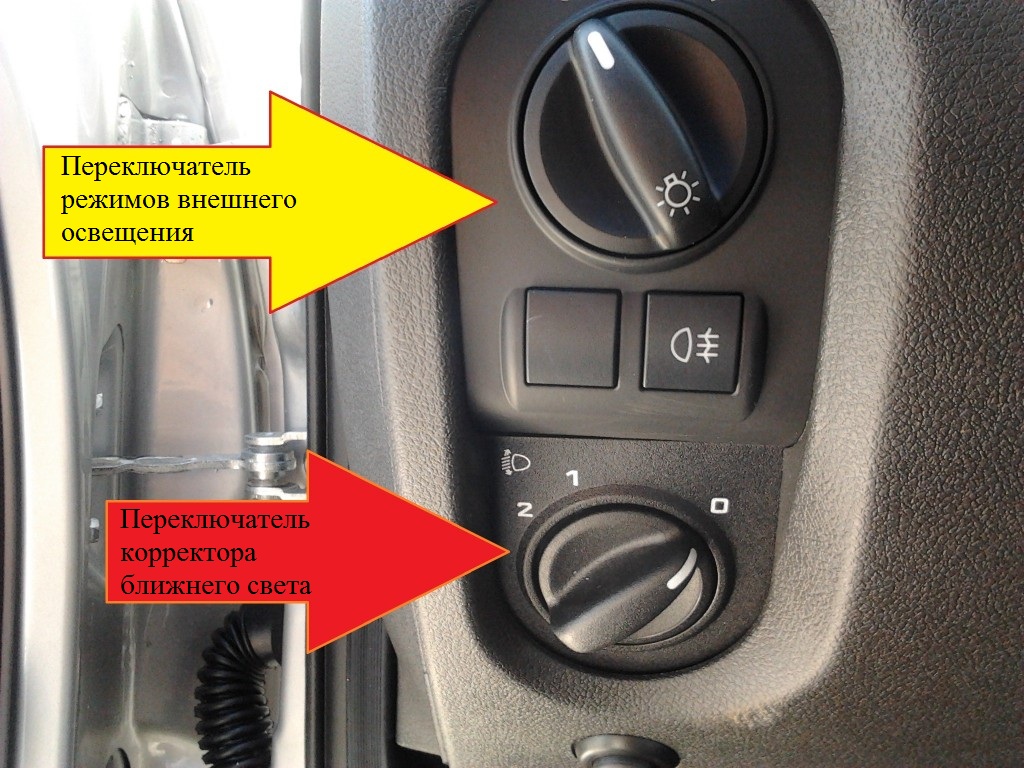

2. Затем установите переключатель корректора света фар в положение «0» (один водитель или водитель и пассажир на переднем сиденье) и включите ближний свет фар.

3. Закройте одну из фар непрозрачным материалом.

4. Вставьте крестовую отвертку в гнездо регулятора через отверстие в верхней поперечине рамки радиатора.

5. Поворачивая крестовой отверткой регулятор, расположенный ближе к крылу, измените положение светового пучка фары в горизонтальной плоскости.

6. Поворачивая рукой регулятор, расположенный ближе к радиатору, измените  положение светового пучка в вертикальной плоскости.

Примечание:

При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией, а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) – с вертикальной линией, соответствующей центру данной фары.

7. Аналогично отрегулируйте направление светового пучка другой фары.
