Регулировка тепловых зазоров в клапанах двигателя 1MZ-FE

Инструменты:

• Специальный инструмент 09248-05410
• Специальный инструмент 09248-05420
• Отвертка плоская средняя
• Маленькая отвертка с магнитным стержнем
• Микрометр

Детали и расходники:

• Тканевые перчатки
• Новая регулировочная шайба
• Герметик

Примечание:

Если это необходимо, отрегулируйте тепловой зазор в клапанах.

Регулировка тепловых зазоров в клапанах двигателя Toyota-Camry

1. Снимите регулировочную шайбу.

2. Проверните распределительный вал так, чтобы вершина кулачка была направлена вверх. Расположите толкатель клапана, как показано на рисунке.

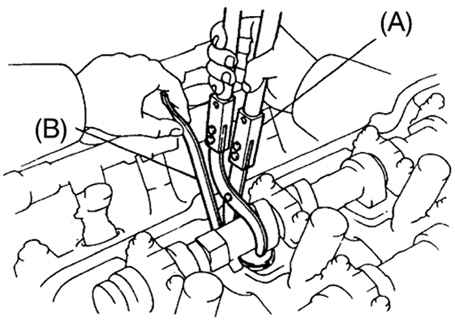

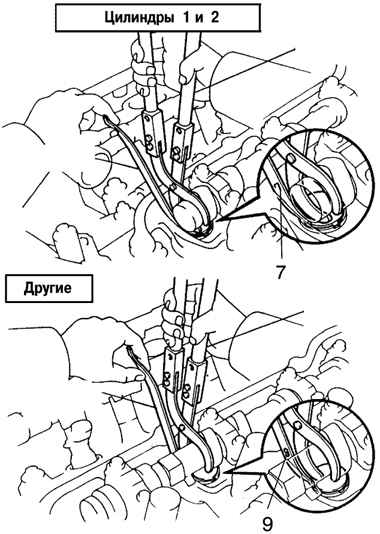

3. Используя специальный инструмент (А), прижмите толкатель и разместите специальный инструмент (В) между распределительным валом и толкателем. Снимите специальный инструмент (А). Вставляйте специальный инструмент (В) под небольшим углом и следите за тем, чтобы маркировки на специальном инструменте располагались, как показано на рисунке.

Примечание:

Если специальный инструмент (В) вставлен слишком глубоко, регулировочная шайба может заклинить его. Для предотвращения этого вставляйте его со стороны впускных клапанов под небольшим углом.

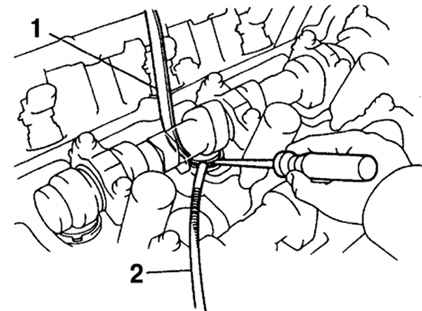

4. Снимите регулировочную шайбу с помощью маленькой отвертки и магнитного стержня.

• 1 – специальный инструмент (В);
• 2 – магнитный стержень.

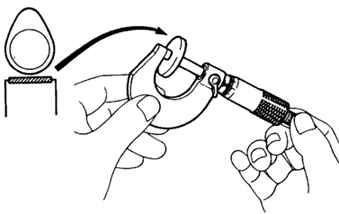

5. Используя микрометр, измерьте толщину снятой регулировочной шайбы и определите размер новой регулировочной шайбы.

6. Вычислите толщину новой регулировочной шайбы так, чтобы тепловой зазор в клапанах находился в пределах указанных значений:

• толщина снятой регулировочной шайбы – Т;
• измеренный тепловой зазор клапанах – А;
• толщина новой регулировочной шайбы – N.

11MZ-FE:

• впускной – N = Т + (А – 0,2 мм);
• выпускной – N = Т + (А – 0,3 мм).

7. Подберите новую регулировочную шайбу с толщиной, макимально приближенной к расчетному значению.

8. Установите новую регулировочную шайбу в толкатель так, чтобы выбитый номер на шайбе был обращен вниз. Используя специальный инструмент (А), прижмите толкатель и снимите специальный инструмент (В).

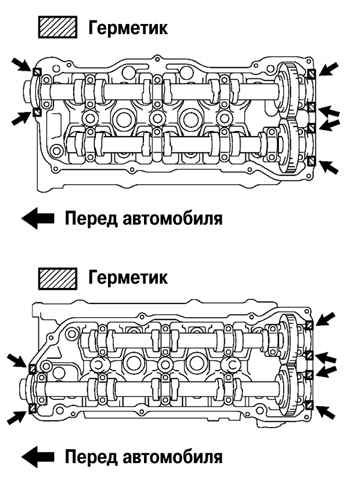

9. Еще раз проверьте зазор в приводе клапанов. Удалите старый уплотнительный материал и нанесите герметик на головку блока цилиндров, в местах, показанных на рисунке.

Места нанесения герметика

10. Установите крышки головок блока цилиндров.

11. Установите и заверните свечи зажигания.

12. Установите катушки зажигания.

13. Установите верхнюю часть впускного коллектора в сборе.

14. Установите защитную крышку.
