Ремонт гофрированной магистрали омывателя

После зимней эксплуатации а/м, при обмыве заднего стекла заметил, что струя на задний дворник бежит уже не как раньше, а как-то вяло, кроме того, в салоне в полной тишине появился какой-то новый и непонятный звук "пшиканья" при включении заднего омывателя дворника. Через некоторое время заметил и обнаружил — потекло по стойке переднего пассажира и, образовав лужу на его коврике, бежало из-под бардачка. Зимой омывателем заднего дворника не пользовался, водичку на антифриз менял всегда заранее, не доводя до её замерзания. Принял решение ремонтировать самостоятельно.

Для ремонта гофрированной магистрали омывателя потребуется:
* Рем-комплект, состоящий из двух частей (каждая часть — поставляется отдельно):
5J0955871A — Штуцер трубок омывателя, "мама":

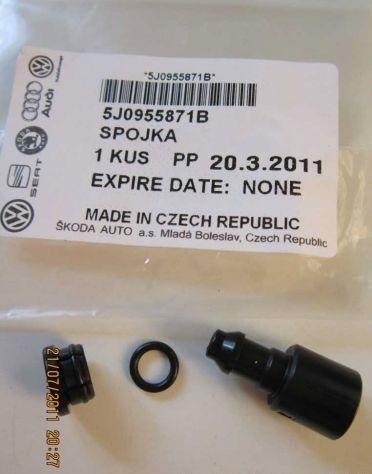

5J0955871B — Штуцер трубок омывателя, "папа":

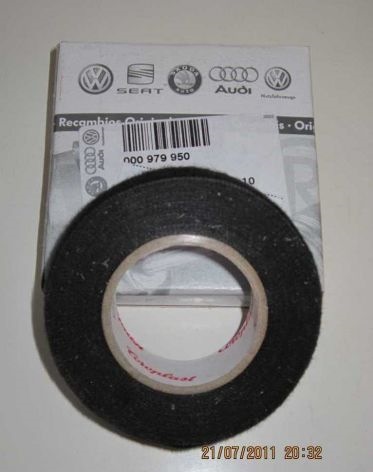

* 000979950 — мохнатая VAG-я изолента, для восстановления изоляции жгута проводки:

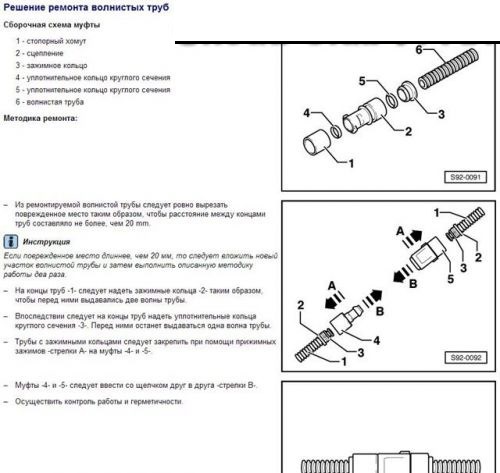

В качестве инструкции использовал "Решение ремонта волнистых труб" из ELSA:

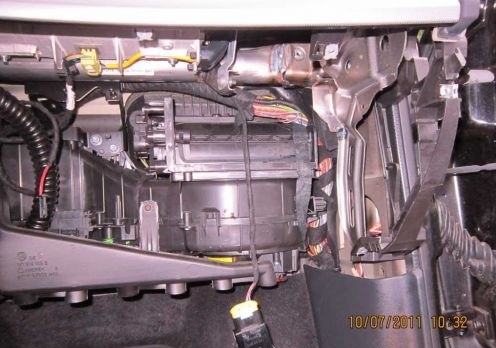

Для того, чтобы найти место прорыва, снял бардачок, ещё раз включил омыв заднего стекла и увидел примерное место прорыва — прямо из жгута проводки:

Размотал жгут, ещё раз включил омыватель и увидел точное место прорыва, на фото в этом месте как раз висит капля жидкости:

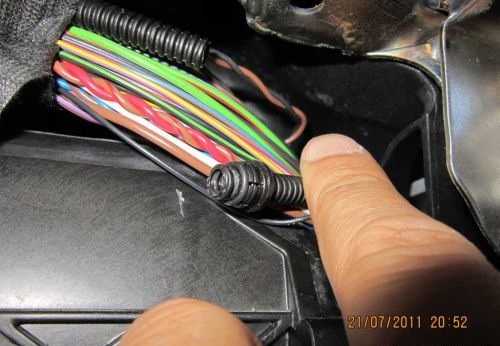

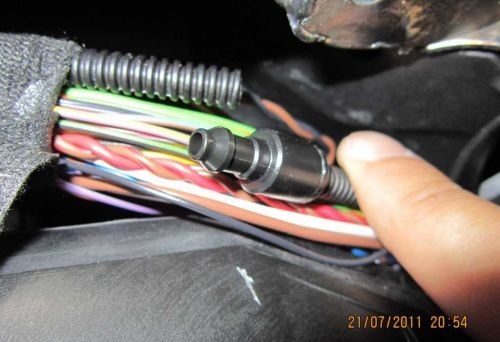

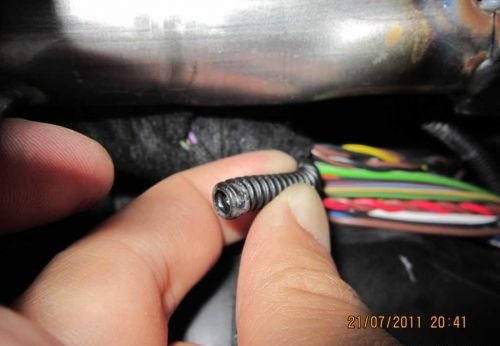

Отрезал место прорыва до ровного участка и собрал штуцер "папа" (5J0955871B):

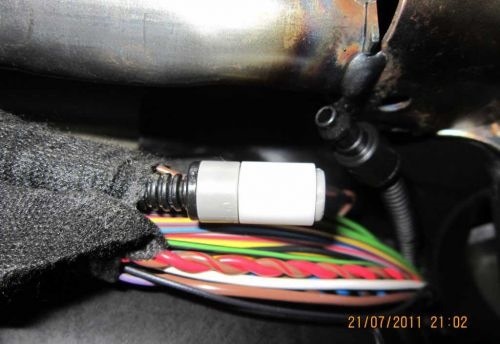

То же самое сделал с ответной частью "мама" (5J0955871A):

При сборке и протягивании по гофре колец и корпуса штуцера — требуется применять значительное усилие, если места будет мало, то делать это будет очень неудобно и в целом — достаточно трудно протолкнуть на несколько выступов гофры этот самый корпус штуцера. Всё понятно — туго потому, что этим обеспечивается достаточное уплотнение, но тем не менее — усилия, для того, чтобы продвинуть по гофрированной трубке корпус штуцера, пришлось применять значительные. Возможно, облегчить ситуацию поможет предварительная смазка корпуса штуцера и трубки какой-либо смазкой, обеспечив достаточное скольжение, например, WD-40.

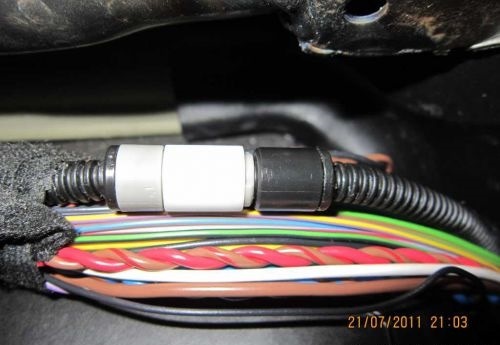

Соединяем обе части:

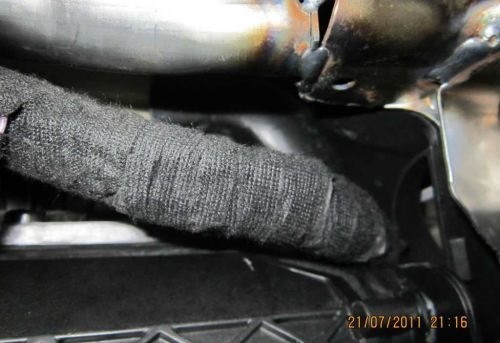

Проверяем в работе, если всё удачно и в месте ремонта больше ничего не бежит, то обматываем жгут проводки, в котором идёт гофрированная трубка магистрали, мохнатой VAG-й изолентой:
