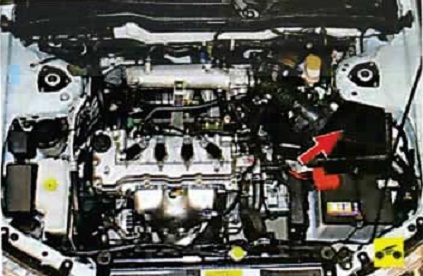

В состав системы питания входят элементы ведущих систем:
- подачи топлива, включающей в себя топливный бак, топливный модуль, топливный фильтр и регулятор давления топлива (входят в состав топливного модуля), трубопроводы и топливную рампу с форсунками;
- подачи воздуха, состоящей из воздушного фильтра и дроссельного узла;
- улавливания паров топлива, в которую входят адсорбер, клапан продувки адсорбера и соединительные трубопроводы.
Примечание:
Система улавливания паров топлива описана в отдельном подразделе, так как она служит только для выполнения экологических требований по снижению токсичности.
Функциональное назначение системы подачи топлива - обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: воздух подается системой воздухоподачи, состоящей из дроссельного узла, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускную трубу. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.
Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.
Особенностью системы впрыска автомобиля Nissan Almera Classic является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчика фазы). Блок управления включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.
Датчик концентрации кислорода
Основным датчиком для обеспечения оптимального процесса сгорания является датчик концентрации кислорода в отработавших газах (лямбда-зонд). Он установлен в выпускном коллекторе системы выпуска отработавших газов и совместно с блоком управления двигателем и форсунками образует контур управления составом топливовоздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени.
Зафиксировав отклонение состава от оптимального 1:14 (топливо/воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Так как датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым.

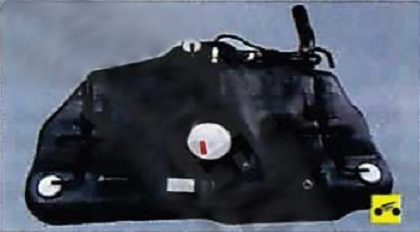

Топливный бак
Топливный бак, отформованный из специального ударопрочного пластика, установлен под полом кузова в его задней части и прикреплен хомутами. Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером системы улавливания паров топлива.
Во фланцевое отверстие в верхней части бака установлен топливный модуль, включающий электрический топливный насос, в передней части выполнены патрубки для подсоединения наливной трубы и шланга вентиляции. Из насоса топливо подается в топливную рампу двигателя, закрепленную на впускной трубе. Из топливной рампы топливо впрыскивается форсунками во впускную трубу.
Топливопроводы системы питания представляют собой трубки, соединяющие между собой различные элементы системы.
Предупреждения:
Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях и к пожару.
Топливный насос

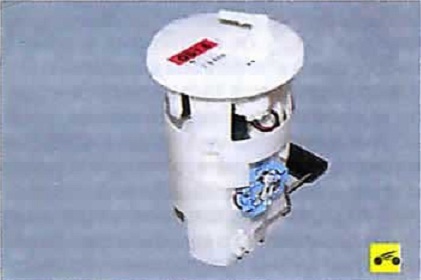

Модуль топливного насоса включает в себя топливный фильтр, электрический топливный насос, регулятор давления топлива и датчик указателя уровня топлива.
Модуль топливного насоса обеспечивает подачу топлива и установлен в топливном баке. что снижает вероятность образования паровых пробок, так как топливо подается под давлением, а не за счет разрежения. Также улучшается смазывание и охлаждение деталей топливного насоса.
Топливный насос погружной, роторного типа, с электроприводом. Насос неразборной конструкции, ремонту не подлежит, при выходе из строя его надо заменить.

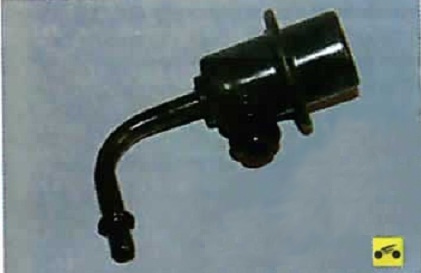

Регулятор давления топлива
Регулятор давления топлива установлен в модуле топливного насоса и предназначен для поддержания постоянного давления топлива в топливной рампе. Регулятор подключен в начало подающей магистрали (сразу же после топливного фильтра) и представляет собой перепускной клапан с пружиной, усилие которой строго калибровано.
Топливная рампа

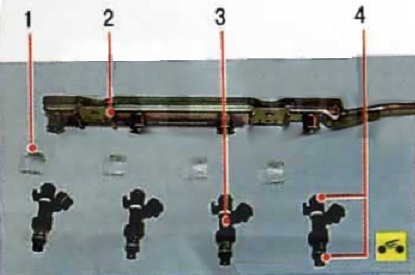

Элементы топливной рампы:
1 - фиксатор форсунки;
2 - топливная рампа;
3 - форсунка;
4 - уплотнительные кольца форсунки.
Топливная рампа (2) представляет собой пустотелую деталь с отверстиями для форсунок (3) со штуцером для присоединения топливопровода высокого давления и кронштейнами крепления к впускному трубопроводу. Форсунки уплотнены в отверстиях рампы, а также в гнездах впускной трубы и топливной рампы резиновыми кольцами (4) и закреплены пружинными фиксаторами (1). Рампа в сборе с форсунками вставлена хвостовиками форсунок в отверстия впускного трубопровода и закреплена двумя болтами.
Форсунки прикреплены к рампе, из которой к ним подается топливо, а своими распылителями они входят в отверстия впускного трубопровода. В отверстиях рампы и впускного трубопровода форсунки уплотнены кольцами (1 и 2). Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан.
Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через штекерные выводы (3) на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита.
Конусное кольцевое отверстие в пластине распылителя открывается и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя. После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние - клапан запирается. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.
Форсунки системы впрыска топлива
Форсунка системы впрыска топлива:
1 - нижнее уплотнительное кольцо;
2 - верхнее уплотнительное кольцо;
3 - штекерные выводы обмотки электромагнита.
Воздушный фильтр

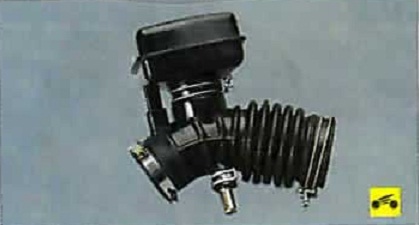

Воздушный фильтр установлен в левой передней части моторного отсека на брызговике двигателя. Нижний патрубок фильтра вставлен в воздуховод глушителя шума впуска, установленного под левым передним крылом.
Корпус фильтра соединен резиновым гофрированным воздухоподводящим рукавом с дроссельным узлом.

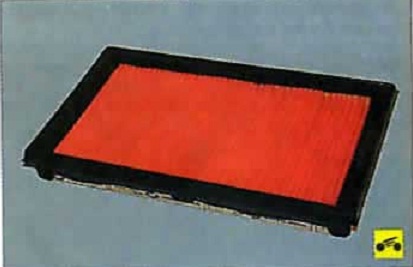

Фильтрующий элемент воздушного фильтра бумажный, плоский, с большой площадью фильтрующей поверхности.
Дроссельный узел

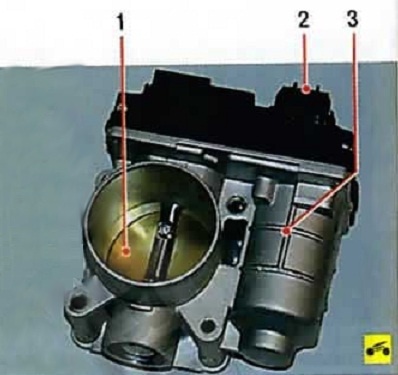

Дроссельный узел:
1 - дроссельная заслонка;
2 - разъем датчика положения дроссельной заслонки и шагового электродвигателе управления дроссельной заслонкой;
3 - корпус дроссельного узла.
Дроссельный узел представляет собой регулирующее устройство и служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя. Он установлен на входном фланце впускная трубы. На входной патрубок дроссельного узла надет формованный резиновый рукав, за крепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.
В состав дроссельного узла входит датчик положения дроссельной заслонки и шаговый электродвигатель управления дроссельной заслонкой. Механической связи дроссельного узла с педалью акселератора нет. Так называемая «электронная» педаль управления дроссельной заслонкой передает информацию о степени нажатия на педаль электронному блоку управления двигателем, который в свою очередь, с учетом скорости автомобиля, нагрузки на двигатель и частоты вращения коленчатого вала двигателя открывает дроссельную заслонку на необходимый угол.
