Снятие блока регуляторов и кнопок центральной консоли панели приборов и выключателя аварийной сигнализации ВАЗ (Lada) Kalina 1117 2004-2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Отвертка крестовая средняя

1. Извлекаем магнитолу, отсоединяя от нее все провода. После этого снимаем металлическую вставку, для крепления магнитолы.

Кронштейн для установки магнитолы Lada Kalina

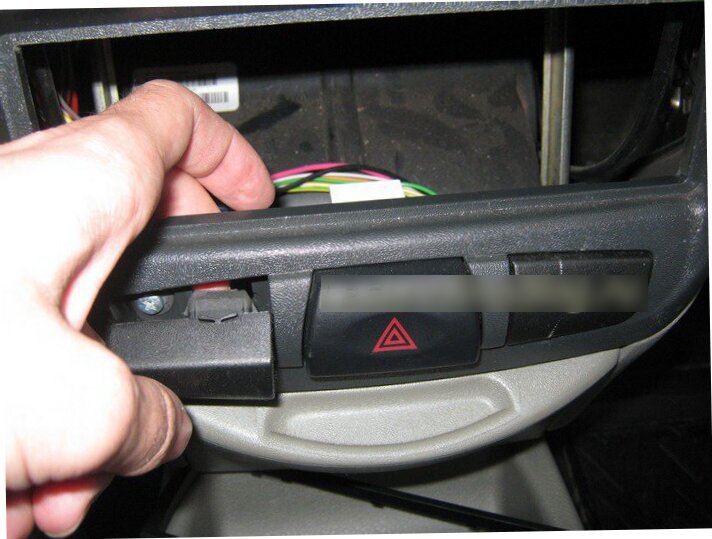

2. Извлекаем парные заглушки, находящиеся за кнопкой «Аварийная Сигнализация». Для этого нажимаем на пластиковые фиксаторы.

Снятие пластиковых заглушек возле кнопки аварийной сигнализации Lada Kalina

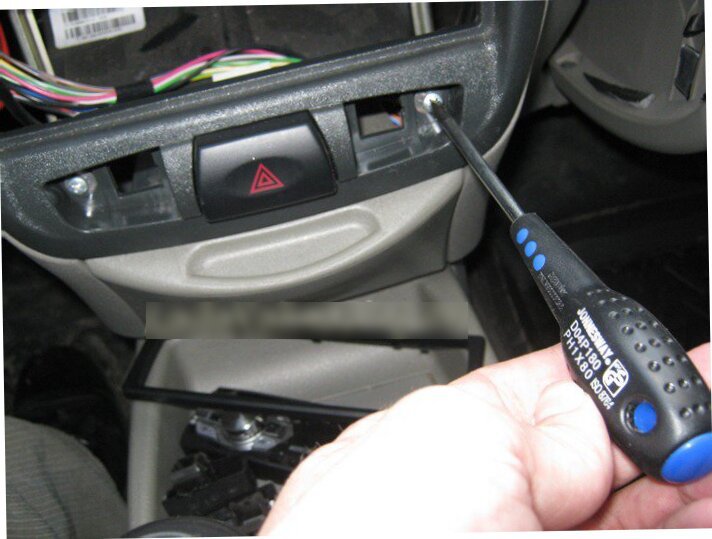

3. Крестовой отверткой отвинчиваем два крепежных болта под заглушками.

Выворачивание крепежных винтов центральной консоли Lada Kalina

4. Снимаем три рычажка, регулирующие отопитель.

Снятие рычагов регуляторов отопителя Lada Kalina

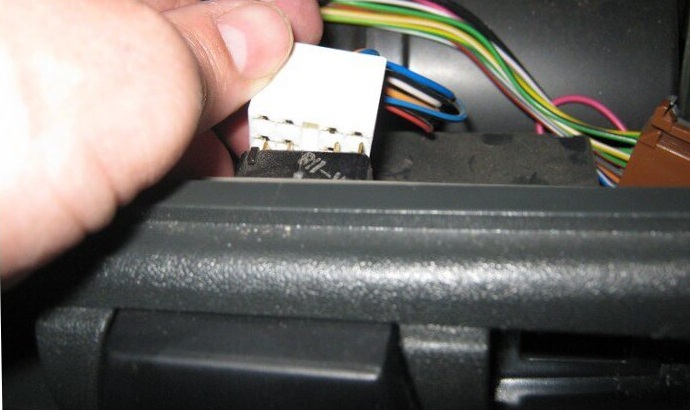

5. Снимаем колодку жгута проводов сигнализационной клавиши.

Снятие колодки жгута проводов с клавиши сигнализации Lada Kalina

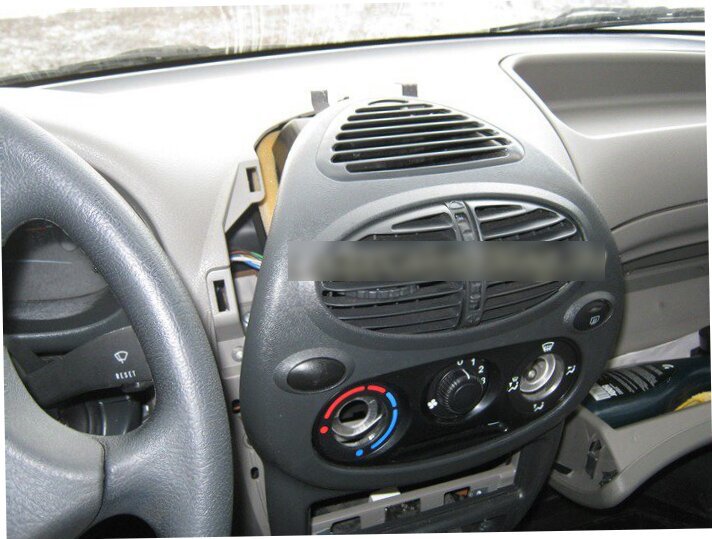

6. Снимаем накладку. Начиная с нижней кромки, вытягиваем накладку с места крепежа, преодолевая незначительное сопротивление фиксаторов.

Снятие центральной консоли Lada Kalina

7. Полное снятие панели приборов на Калине сопровождается отсоединением проводки, ведущей к осветительным приборам и регулятору вращения вентилятора.

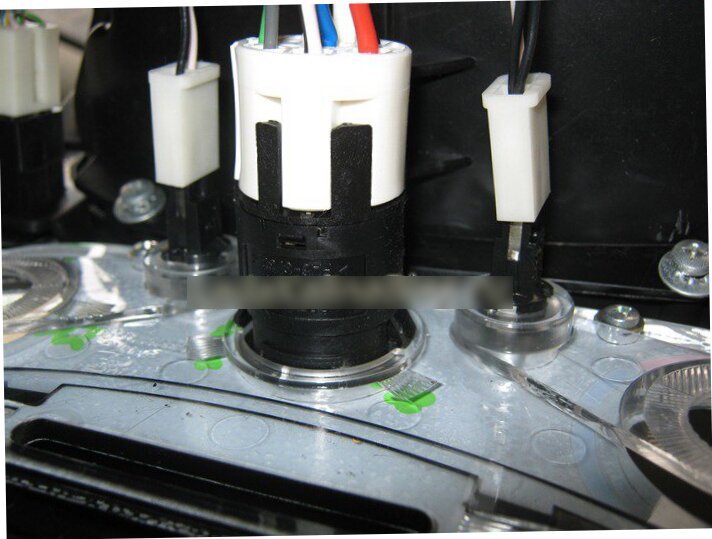

Колодки проводов управления системой вентиляции и кондиционирования Lada Kalina

8. Установка производится в обратном порядке.

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club
