Снятие и установка амортизатора задней подвески Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Приспособление для сжатия V.A.G.1752/1
  • Переходник V.A.G. 1752/9
  • Держатель пружины V.A.G. 1752/16
  • Специальный инструмент 3017А

Детали и расходники:

  • Гайка самостопорящаяся

Амортизатор задней подвески Audi A4

Амортизатор:

  •    1 — гайка, 25Нм, самостопорящаяся;
  •    2 — опора амортизатора;
  •    3 — буфер хода сжатия;
  •    4 — защитный кожух;
  •    5 — амортизатор.

Примечание:

Для снятия амортизатора необходим специальный инструмент. СТО AUDI применяют для этой цели приспособление для сжатия V.A.G.1752/1, переходник V.A.G. 1752/9 и держатель пружины V.A.G. 1752/16.

Приспособление для сжатия V.A.G.1752/1 Audi A4

Приспособление для сжатия V.A.G.1752/1.

Переходник V.A.G. 1752/9 Audi A4

Переходник V.A.G. 1752/9.

Держатель пружины V.A.G. 1752/16 Audi A4

Держатель пружины V.A.G. 1752/16.

1. Пометьте стрелкой на шине направление вращения колеса. Ослабьте болты крепления колеса. Поднимите и установите на подставки заднюю часть автомобиля и снимите колесо.

2. Снимите пружину, обратитесь к разделу Снятие и установка винтовой пружины.

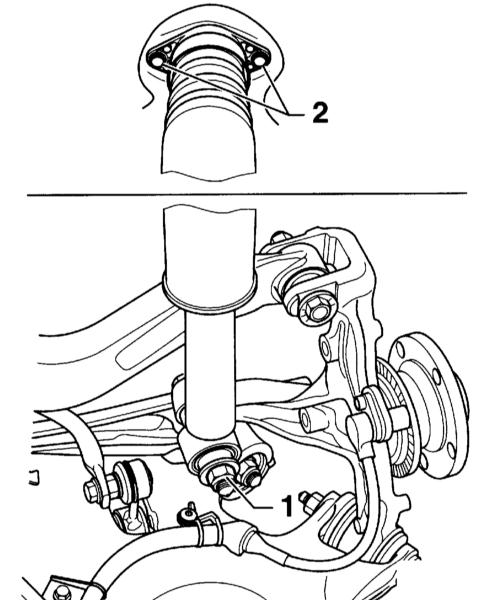

3. Отверните гайку (1) и выньте болт.

Снятие амортизатора задней подвески Audi A4

4. Выверните болт (2).

Примечание:

Колесный кожух не снимается.

5. Выньте амортизатор.

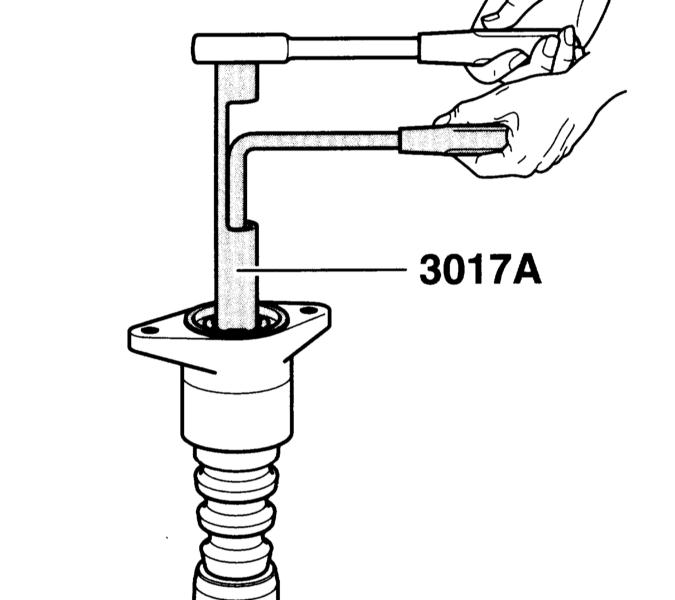

6. При отворачивании и затяжке гаек крепления опоры амортизатора удерживайте от проворачивания шток. СТО AUDI применяют для этого специальный инструмент 3017А.

Специальный инструмент 3017А Audi A4

Специальный инструмент 3017А.

7. Установка амортизатора задней подвески. Установите опору на амортизаторе и закрепите её новой самостопорящейся гайкой моментом 25Нм.

8. Затяните болты (2) моментом 36Нм. Следите за положением нижнего крепления.

9. Сначала затяните гайку нижнего крепления амортизатора (1) моментом 30Нм.

 Установка амортизатора задней подвески Audi A4

10. Установите на место пружину, обратитесь к соответствующему разделу.

11. Соблюдая направление вращения колеса, закрепите заднее колесо, опустите автомобиль на колёса и только после этого затяните болты крепления колеса моментом 120Нм.

Затяжка гайки нижнего крепления амортизатора

1. Опустите автомобиль на колёса.

2. Ослабьте нижнее крепление амортизатора.

3. Несколько раз продавите подвеску автомобиля.

4. Затяните новую гайку (1) моментом 150Нм и затем доверните на угол 90°.
