Снятие и установка брызговиков двигателя Nissan Qashqai 2007 - 2013

Инструменты:

• Отвертка плоская средняя

Детали и расходники:

• Брызговики двигателя

Примечания:

Брызговики двигателя, расположенные в моторном отсеке спереди снизу и по бокам, предохраняют подкапотное пространство от загрязнения и не являются силовой защитой картера двигателя.

Снимают брызговики двигателя при их повреждении или для обеспечения доступа к узлам и агрегатам снизу автомобиля при проведении ремонта и технического обслуживания.

Снятие переднего и заднего брызговиков двигателя

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите защиту картера двигателя (если установлена).

3. Поддевая отверткой фиксаторы пистонов крепления заднего брызговика двигателя, извлеките пистоны из отверстий.

Пистон крепления брызговика двигателя

4. Снимите задний брызговик двигателя.

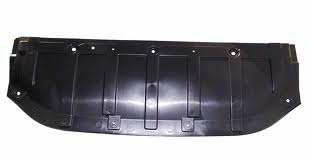

Задний брызговик двигателя.

5. Аналогично извлеките четыре пистона крепления переднего брызговика двигателя и снимите брызговик.

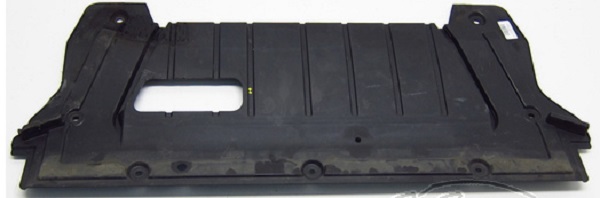

Передний брызговик двигателя

6. Установите брызговики в порядке, обратном снятию.

Снятие боковых брызговиков двигателя

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите переднее колесо со стороны предполагаемой замены.

3. Подденьте отверткой фиксатор пистона крепления бокового брызговика двигателя.

Примечание:

Расположение пистонов крепления бокового брызговика двигателя.

4. Извлеките пистон из отверстия. Аналогично извлеките остальные пистоны.

5. Снимите боковой брызговик двигателя.

6. Аналогично снимите боковой брызговик двигателя с другой стороны.

7. Установите брызговики двигателя в порядке, обратном снятию.
