Снятие и установка датчика положения дроссельной заслонки Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Тестер
  • Отвертка крестовая средняя
  • Отвертка плоская средняя

Детали и расходники:

  • Датчик положения дроссельной заслонки (при необходимости)

Примечание:

Датчик установлен на дроссельном узле и соединен с осью дроссельной заслонки.

Размещение датчика положения дроссельной заслонки Chevrolet Niva

1. Для доступа к датчику положения дроссельной заслонки снимите декоративный кожух двигателя, как описано здесь.

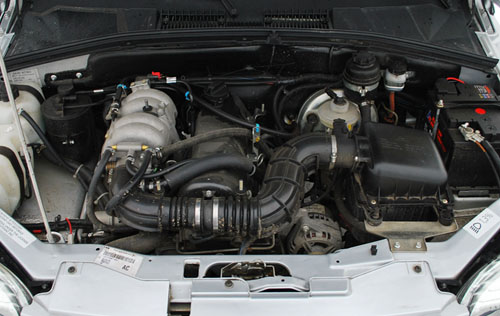

Двигатель со снятым декоративным кожухом Chevrolet Niva

2. Отсоедините от датчика колодку жгута проводов.

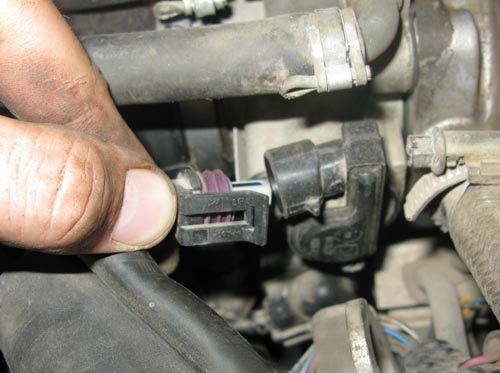

Отсоединение колодки жгута проводов от датчика положения дроссельной заслонки Chevrolet Niva

3. Для проверки исправности датчика измерьте сопротивление между выводами «2» и «3» колодки датчика. Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое. У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7-8,2 кОм (на фото проверка при снятом дроссельном узле).

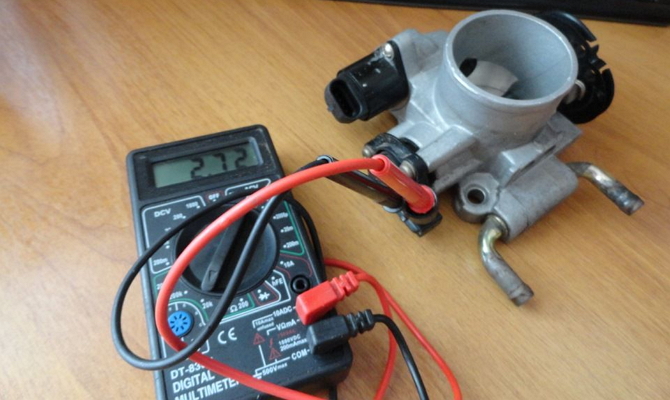

Проверка исправности датчика положения дроссельной заслонки Chevrolet Niva

4. Для замены неисправного датчика, крестовой отверткой выверните два винта крепления к дроссельному узлу.

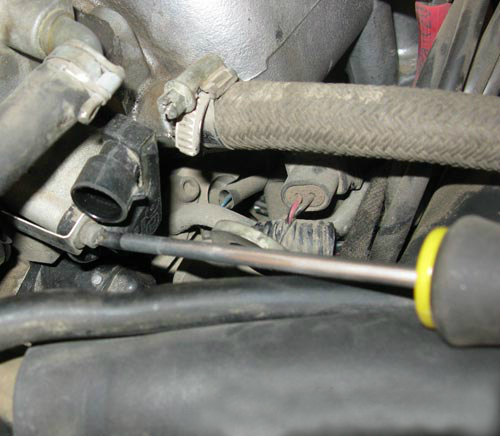

Отворачивание нижнего винта крепления датчика положения дроссельной заслонки Chevrolet Niva

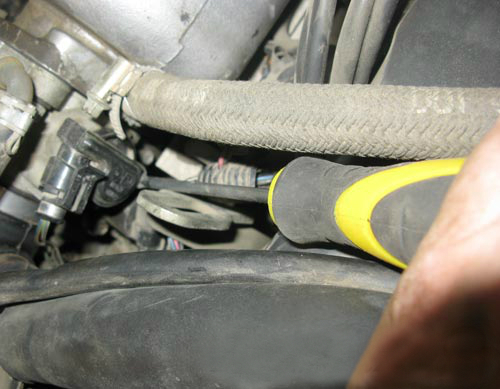

Отворачивание верхнего винта крепления датчика положения дроссельной заслонки Chevrolet Niva

5. Затем снимите датчик.

Примечание:

Под датчиком установлено уплотнительное поролоновое кольцо, не забудьте установить на место.

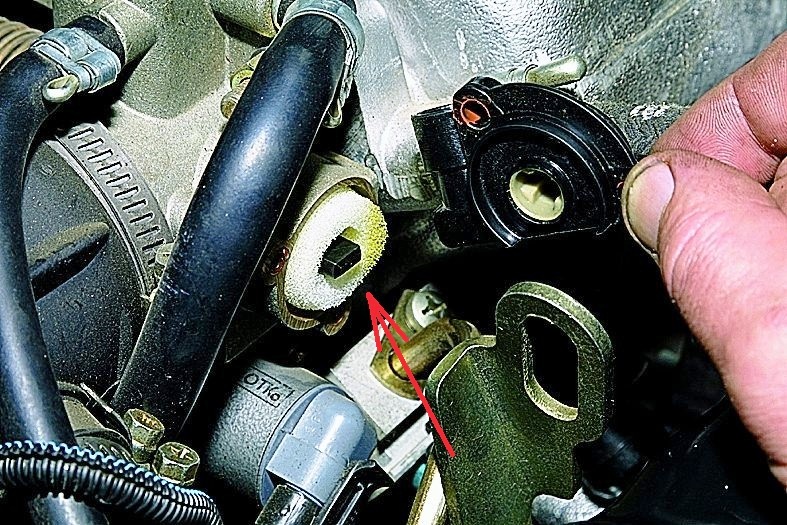

Размещение уплотнительного кольца датчика положения дроссельной заслонки Chevrolet Niva

6. Устанавливайте новый датчик в порядке, обратном снятию.

Новый датчик положения дроссельной заслонки Chevrolet Niva

Источник: carpedia.club
