Снятие и установка датчика положения дроссельной заслонки Daewoo Nexia N150

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка крестовая средняя (для двигателей A15SMS)
  • Ключ трещоточный (для двигателей F16D3)
  • Головка-бита Torx T25 (для двигателей F16D3)

Детали и расходники:

  • Датчик положения дроссельной заслонки 94580175

Датчик положения дроссельной заслонки для двигателей Daewoo Nexia N150

Примечания:

Датчик положения дроссельной заслонки снимайте для замены. Операции по демонтажу датчика положения дроссельной заслонки на автомобилях с двигателями F16D3 и A15SMS практически одинаковы.

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

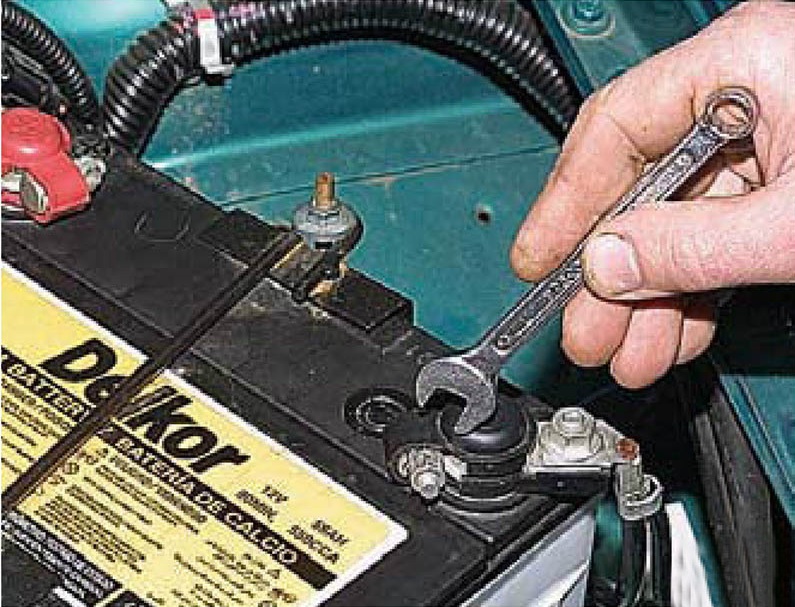

Ослабление затяжки минусовой клеммы аккумуляторной батареи Daewoo Nexia N150

2. На автомобиле с двигателем A15SMS, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от датчика.

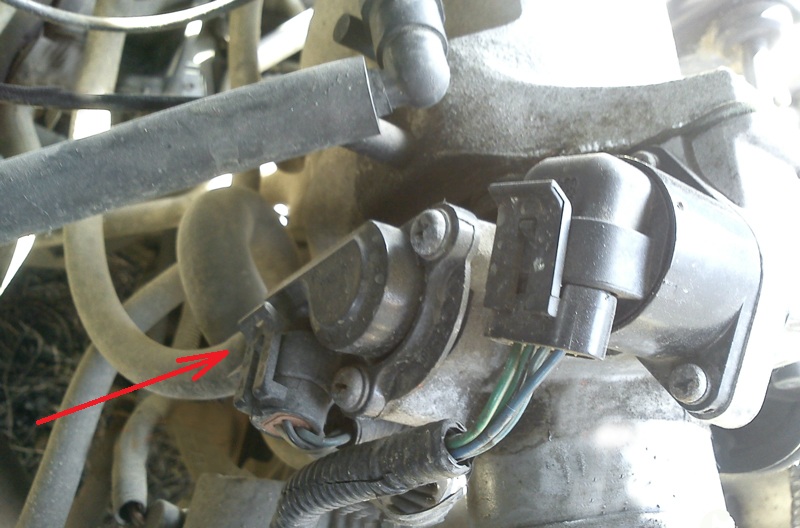

Размещение фиксатора колодки проводов датчика положения дроссельной заслонки двигателя A15SMS Daewoo Nexia N150

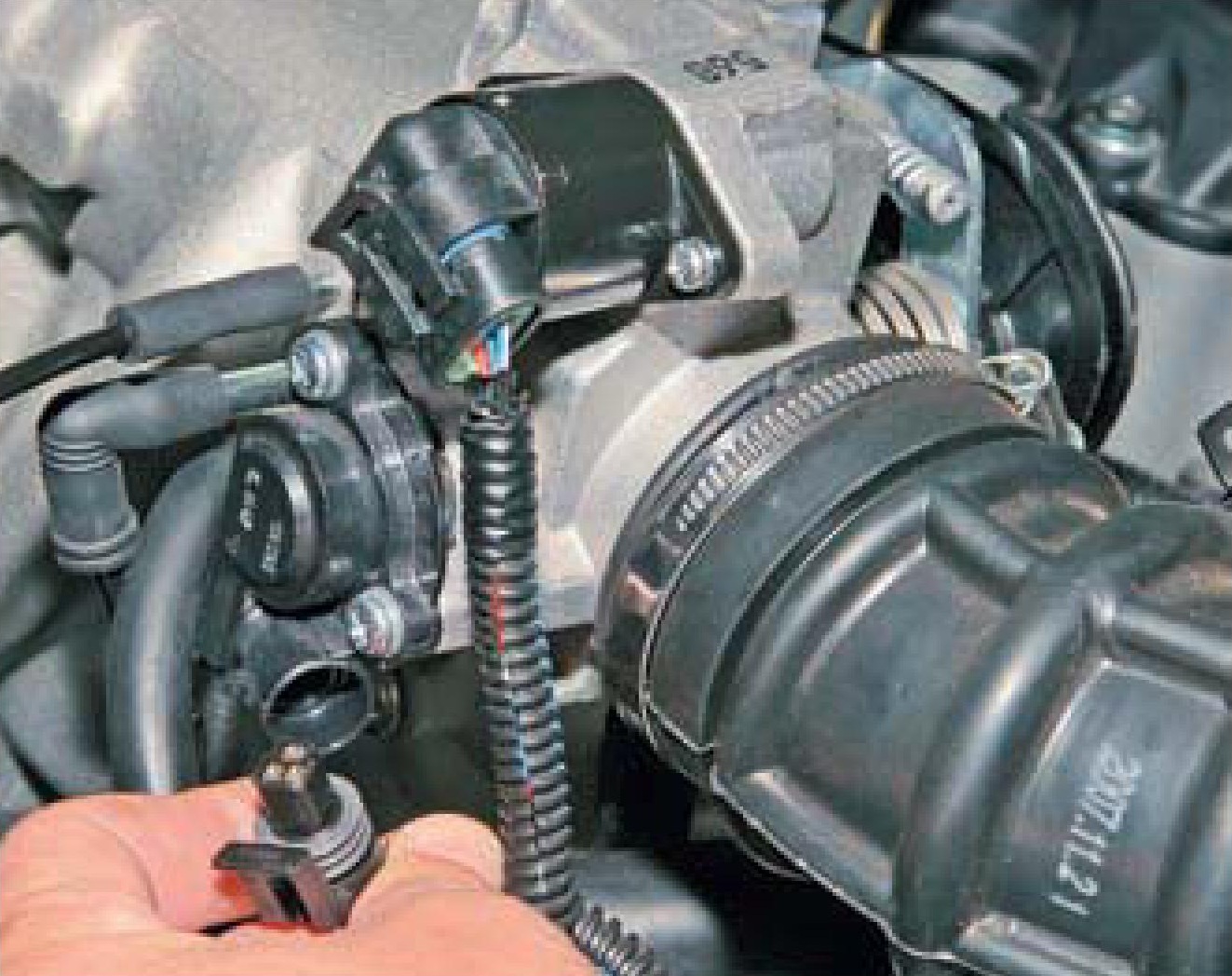

Отсоединение колодки жгута проводов от датчика положения дроссельной заслонки двигателя A15SMS Daewoo Nexia N150

3. Крестовой отверткой отверните два винта крепления датчика к дроссельному узлу и снимите датчик с оси дроссельной заслонки.

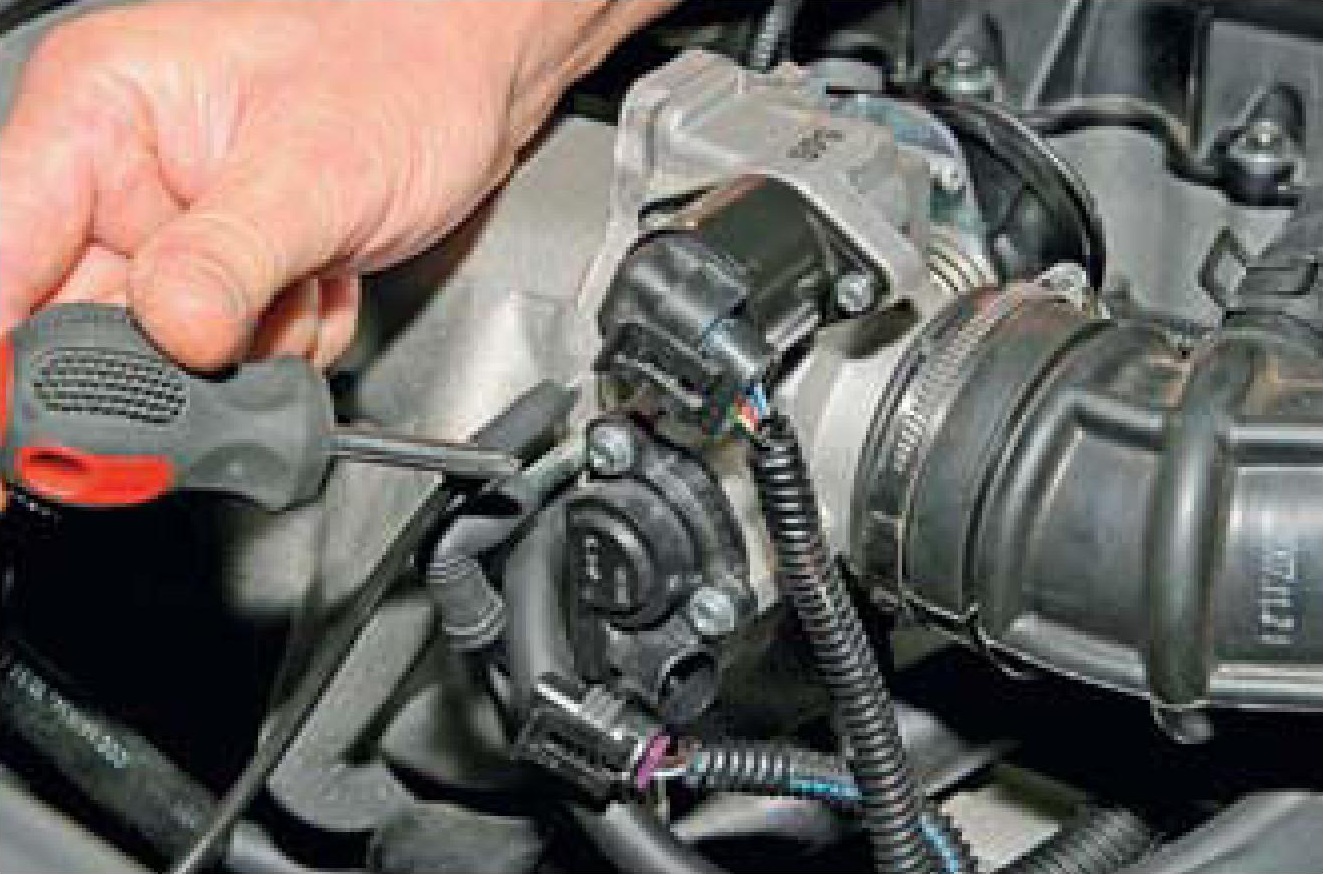

Отворачивание винтов крепления датчика положения дроссельной заслонки к дроссельному узлу двигателя A15SMS Daewoo Nexia N150

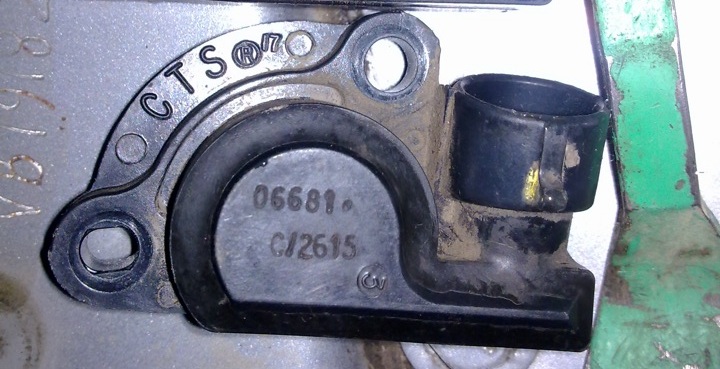

Снятый датчик положения дроссельной заслонки двигателя Daewoo Nexia N150

Примечание:

На автомобиле с двигателем F16D3 винты крепления датчика положения дроссельной заслонки отворачиваем головкой-битой Torx Т25 (для наглядности показано на демонтированном дроссельном узле).

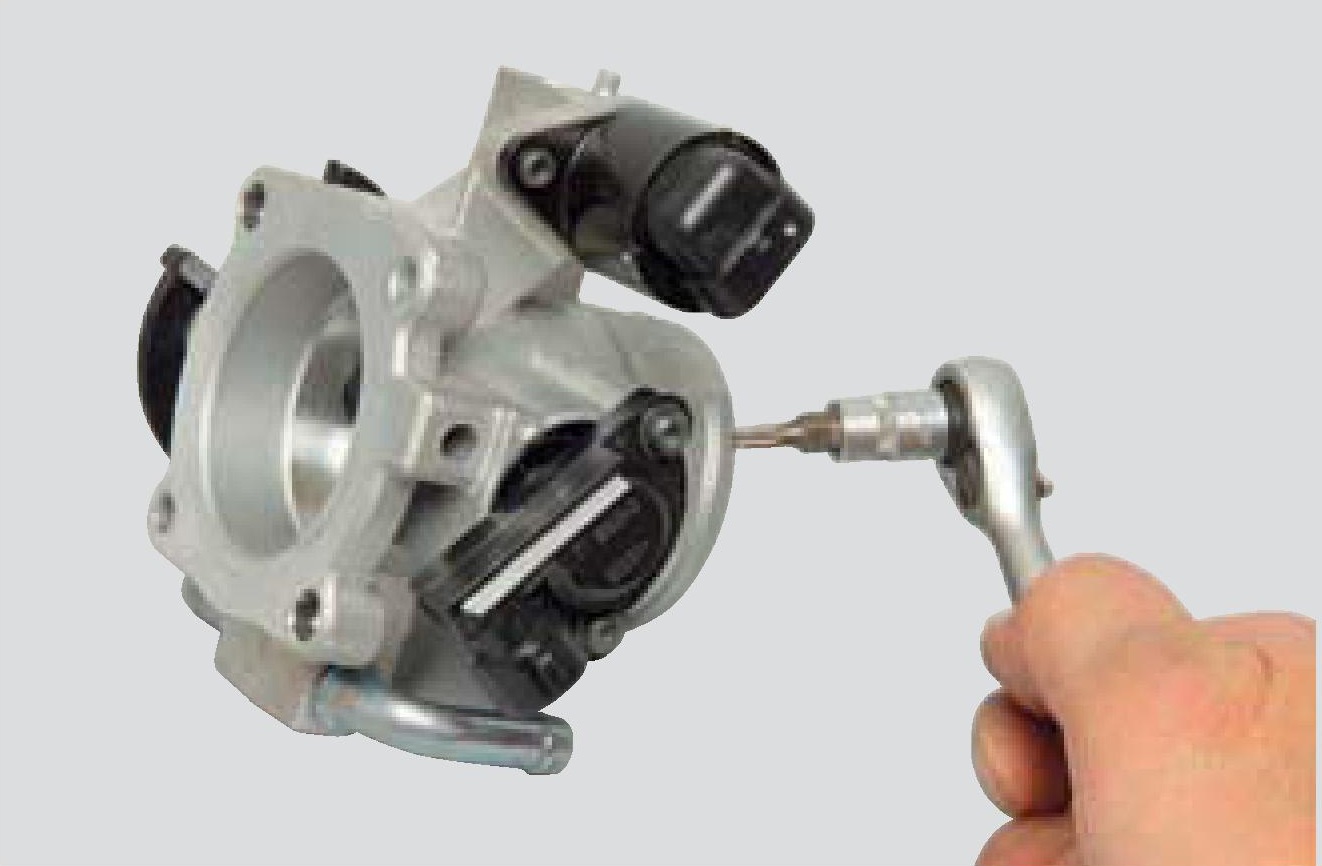

Отворачивание головкой-битой винтов крепления датчика положения дроссельной заслонки к дроссельному узлу двигателя F16D3 Daewoo Nexia N150

4. Перед установкой датчика убедитесь, что дроссельная заслонка полностью закрыта. Установите датчик на дроссельный узел так, чтобы хвостовик оси заслонки вошел в паз датчика.

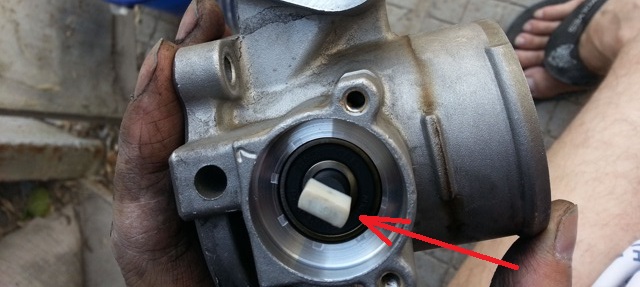

Хвостовик оси дроссельной заслонки двигателя Daewoo Nexia N150

5. Закрепите датчик винтами и подсоедините к нему колодку жгута проводов.

В статье не хватает:

  • Фото инструмента
