Снятие и установка датчика скорости вращения переднего колеса Lada Largus

Инструмент:

• Подъемник электрогидравлический типа П-3,2Г

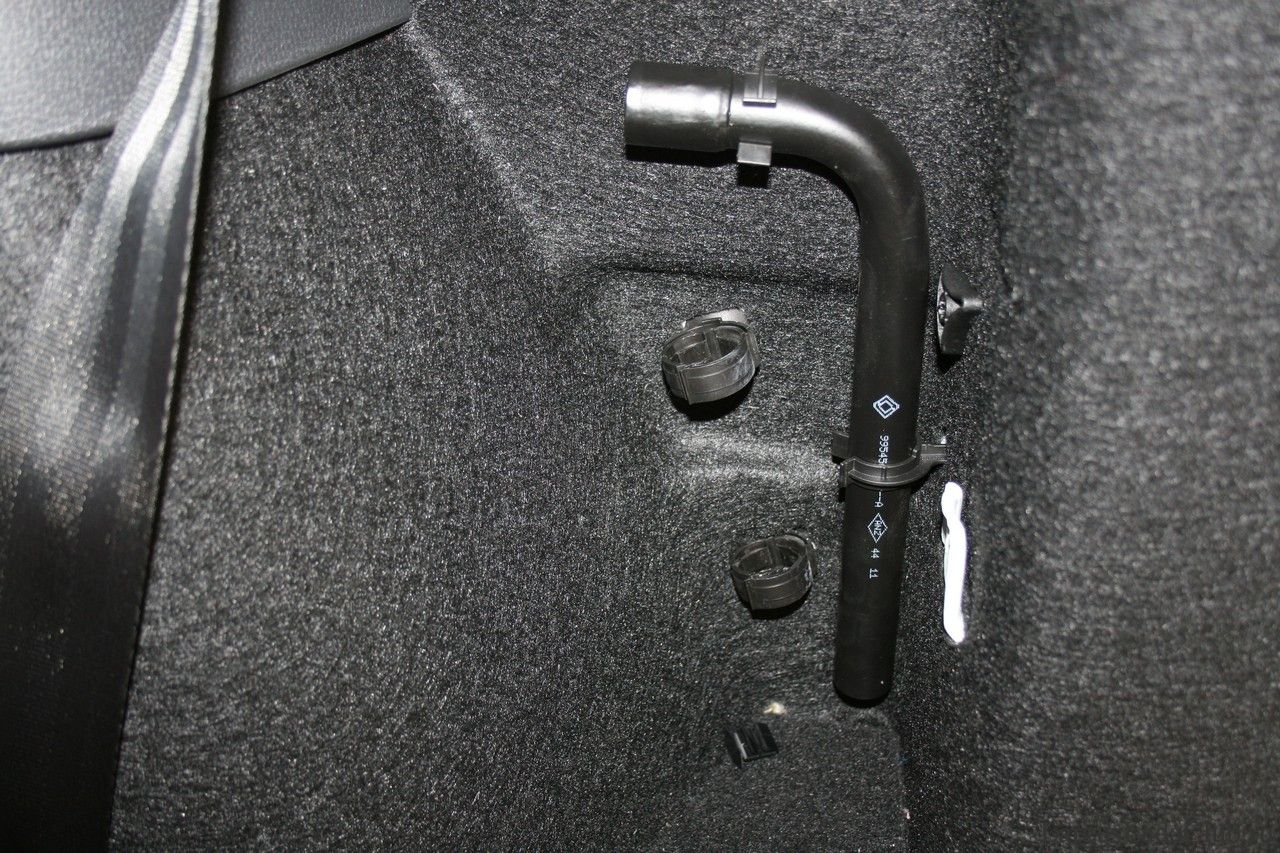

• Балонный ключ
• Отвертка плоская средняя

Детали и расходники:

• Изолирующий пеноматериал датчика скорости вращения переднего колеса

Снятие

1. Установите автомобиль на двухстоечный подъемник, затормозите его стояночным тормозом и выключите зажигание.

2. Снимите с помощью балонного ключа переднее колесо.

3. Поднимите подъемником автомобиль на высоту, удобную для выполнения работ.

4. Извлеките фиксатор 2 (на фото ниже) защитного кожуха арки переднего колеса в зоне расположения жгута проводов датчика скорости с помощью отвертки.

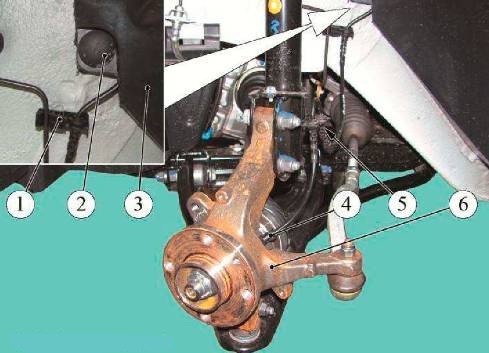

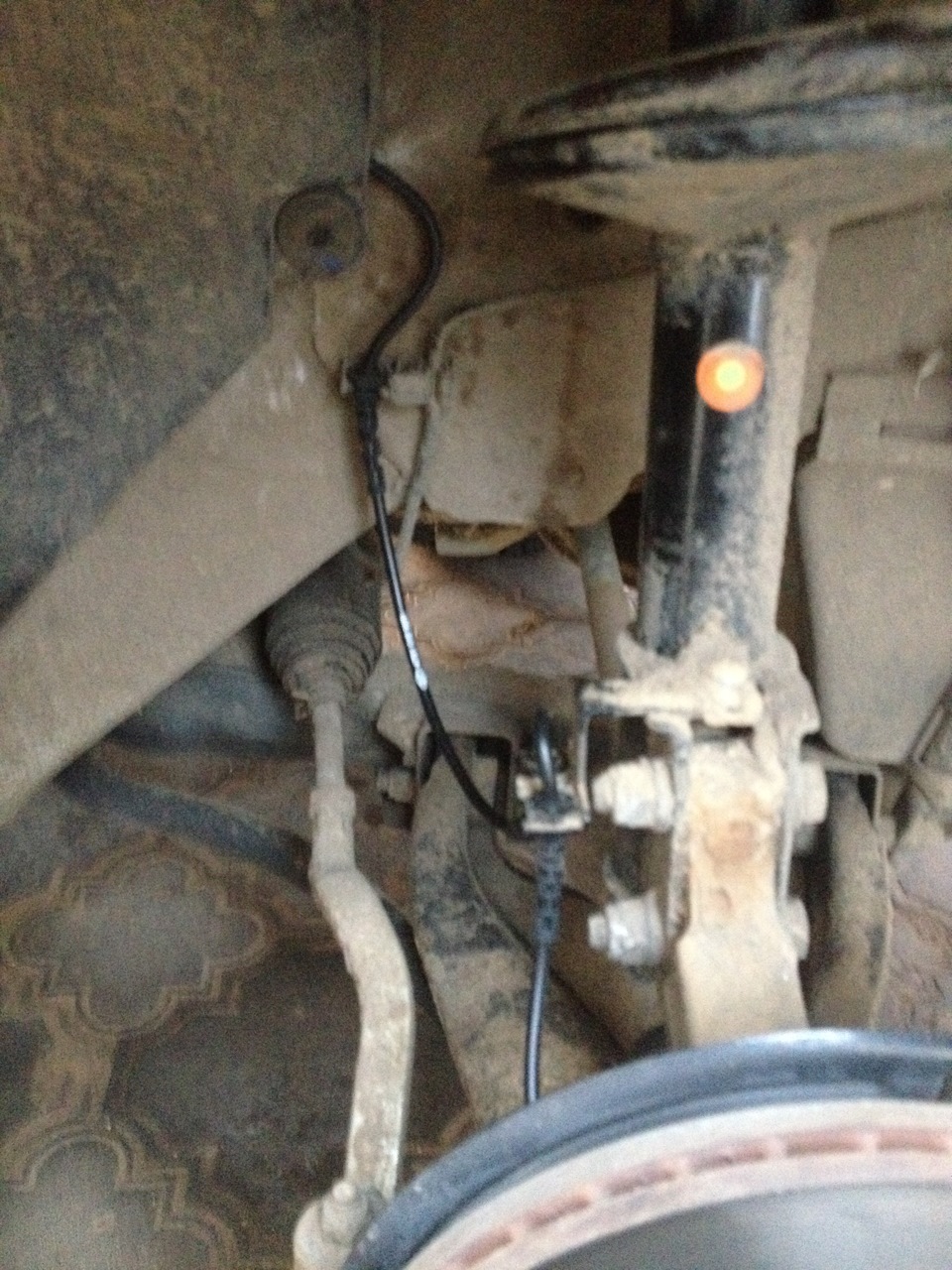

Элементы крепления датчика скорости вращения переднего колеса:

1 - скоба крепления жгута проводов датчика скорости;

2 - фиксатор кожуха арки;

3 - кожух арки переднего колеса;

4 - датчик скорости вращения переднего колеса;

5 - кронштейн крепления жгута проводов датчика скорости на стойке передней подвески;

6 - поворотный кулак.

5. Извлеките жгут проводов датчика скорости из пазов кронштейна 5 (на фото выше) стойки передней подвески и из держателя 1 на брызговике моторного отсека.

6. Извлеките изолирующий пеноматериал 1 (на фото ниже) из гнезда крепления датчика скорости поворотного кулака, воспользовавшись плоской отверткой.

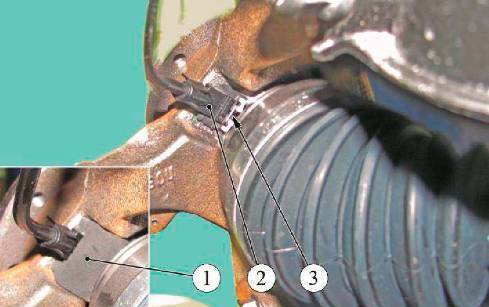

Размещение датчика скорости вращения переднего колеса:

1 - изолирующий пеноматериал;

2 - датчик скорости вращения переднего колеса;

3 - фиксатор.

7. Извлеките датчик 2 (на фото выше) скорости из отверстия крепления на поворотном кулаке, отжав отверткой язычок фиксатора 3 датчика.

8. Отсоедините колодку жгута проводов датчика скорости от жгута проводов переднего и снимите датчик.

Установка

Примечание:

Изолирующий пеноматериал датчика скорости вращения колеса подлежит обязательной замене.

1. Установите изолирующий пеноматериал в паз для установки датчика скорости на поворотном кулаке.

2. Подсоедините колодку жгута проводов датчика скорости к жгуту проводов передних.

3. Установите датчик скорости в посадочное отверстие на поворотном кулаке до срабатывания защелки фиксатора (на пятом фото).

4. Установите жгут проводов датчика скорости в пазы кронштейна стойки передней подвески и в держатель на брызговике моторного отсека.

5. Закрепите фиксатором защитный кожух арки переднего колеса.

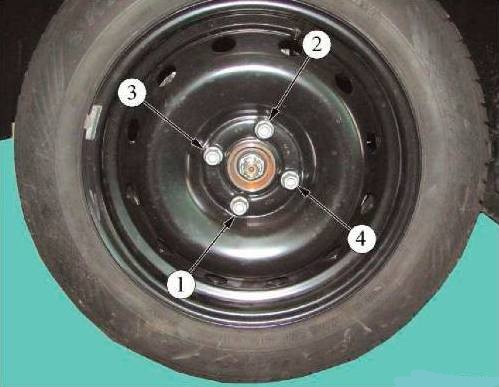

6. Установите с помощью балонного ключа переднее колесо, затянув болты крепления в последовательности, приведенной на фото ниже.
