Снятие и установка датчика температуры охлаждающей жидкости Daewoo Nexia N150

Инструменты:

  • Плоскогубцы
  • Гаечный ключ рожковый на 10 мм
  • Гаечный ключ накидной прямой на 19 мм (для двигателей A15SMS)
  • Ключ трещоточный (для двигателей F16D3)
  • Высокая головка на 19 мм (для двигателей F16D3)
  • Шестигранный ключ на 5 мм (для двигателей F16D3)
  • Динамометрический ключ
  • Воронка

Детали и расходники:

  • Датчик температуры охлаждающей жидкости 96182634 (при необходимости)

Датчик 96182634 температуры охлаждающей жидкости двигателя Daewoo Nexia N150

  • Уплотнительная шайба датчика температуры охлаждающей жидкости
  • Емкость техническая
  • Охлаждающая жидкость
  • Ветошь

Примечания:

Датчик температуры охлаждающей жидкости снимайте для его проверки или замены.

Снятие и установка датчика температуры охлаждающей жидкости двигателя F16D3

Примечание:

Из-за того, что на двигателе F16D3 датчик температуры охлаждающей жидкости расположен в труднодоступном месте (под впускным трубопроводом между первым и вторым цилиндрами двигателя), операции по его демонтажу показаны при снятом впускном трубопроводе.

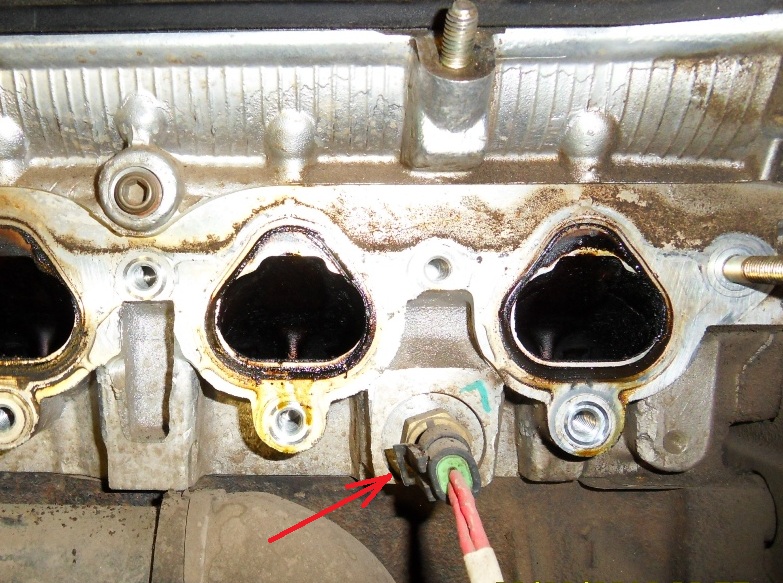

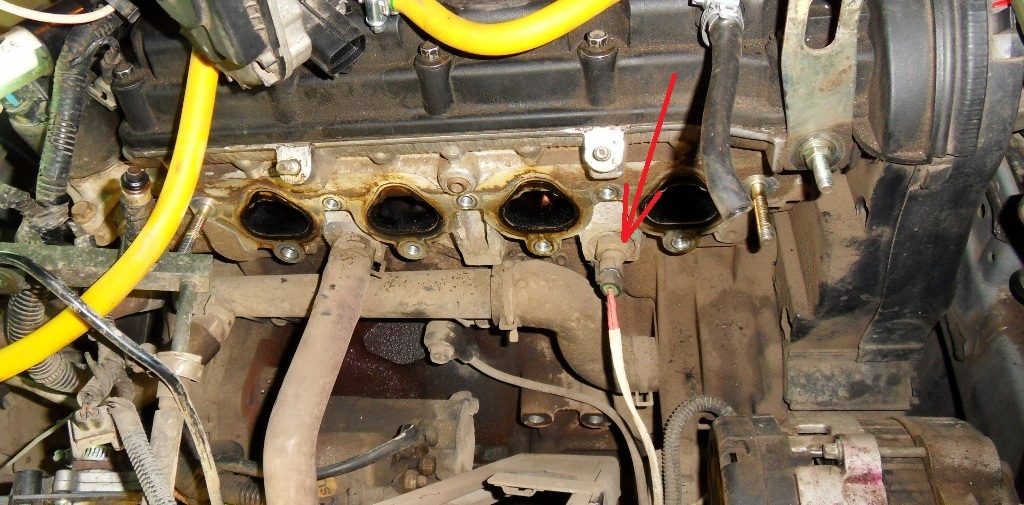

Расположение датчика температуры охлаждающей жидкости двигателя F16D3 Daewoo Nexia N150

1. Для удобства работы, снимите верхнюю крышку двигателя, как описано здесь.

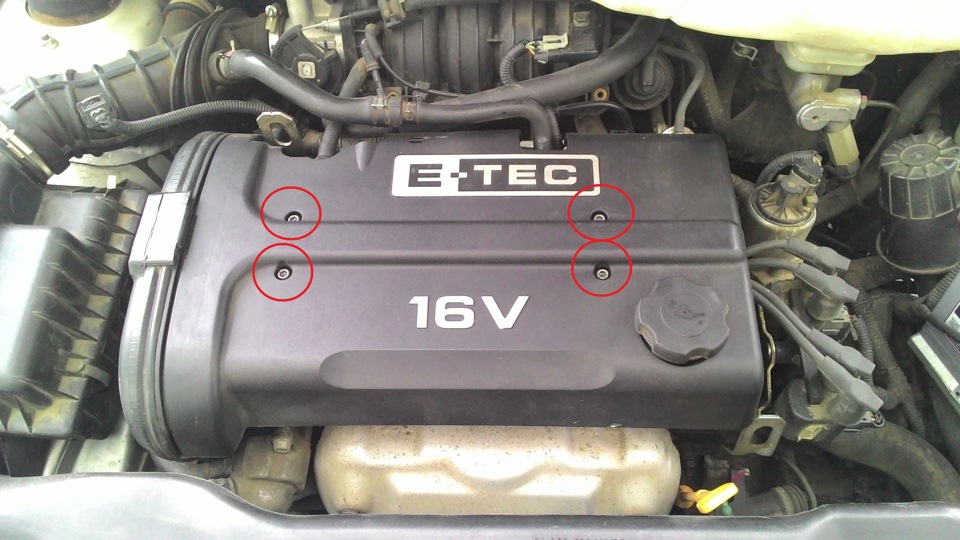

Размещение винтов крепления верхней крышки двигателя F16D3 Daewoo Nexia N150

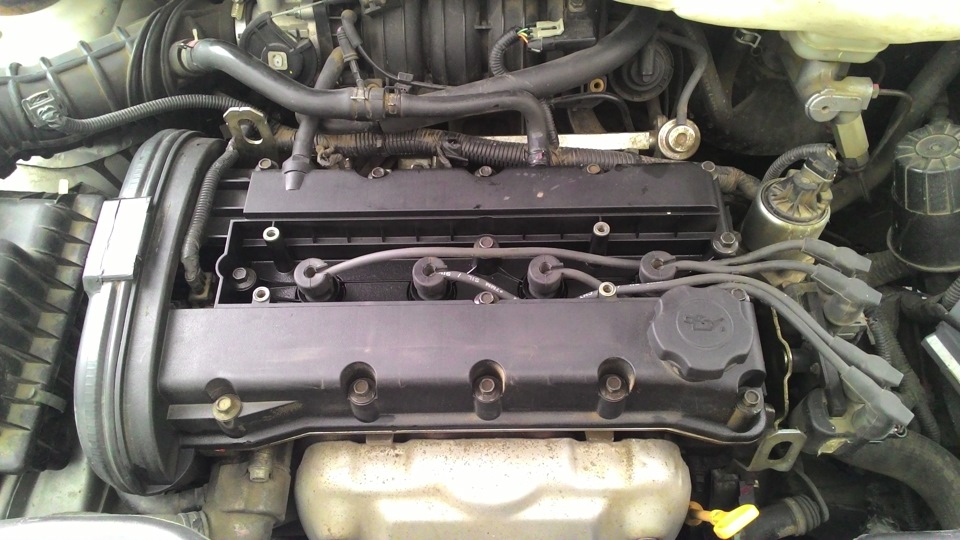

Двигатель F16D3 со снятой верхней крышкой Daewoo Nexia N150

2. Слейте из двигателя охлаждающую жидкость, как описано здесь.

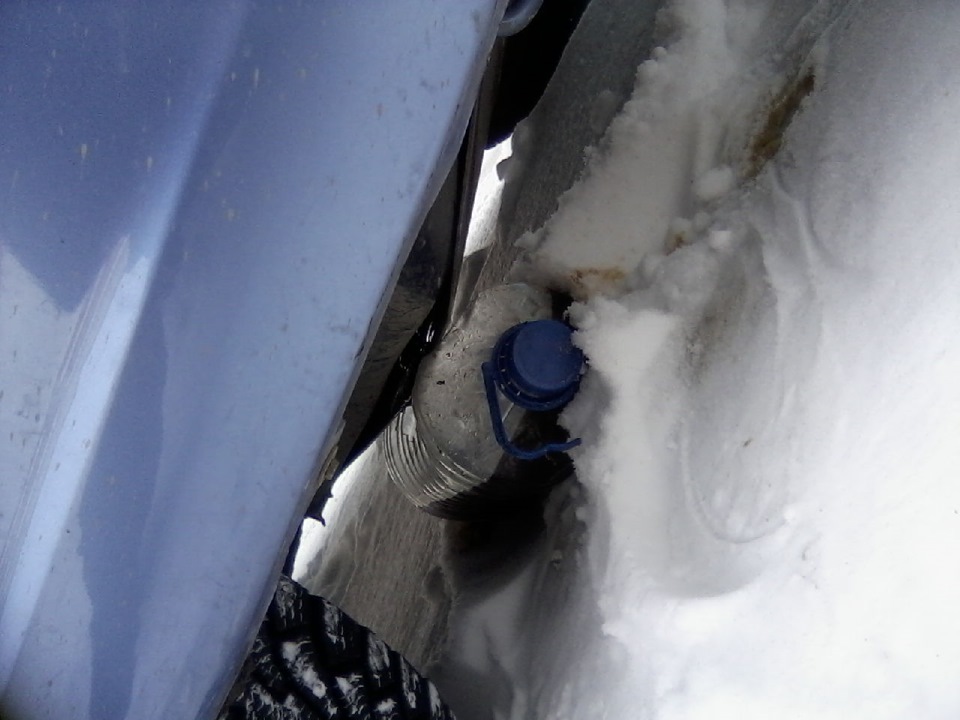

Слив охлаждающей жидкости из двигателя Daewoo Nexia N150

3. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

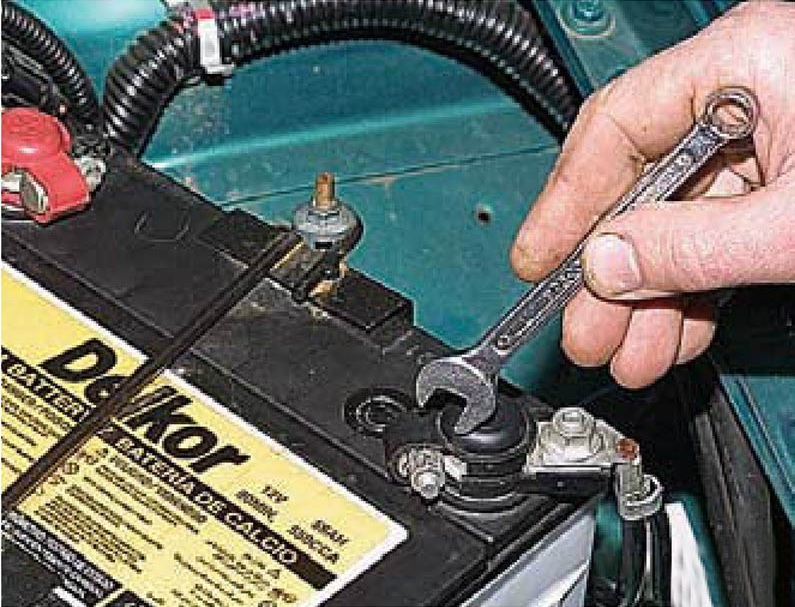

Ослабление затяжки минусовой клеммы аккумуляторной батареи Daewoo Nexia N150

4. Отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

Размещение фиксатора колодки жгута проводов датчика температуры охлаждающей жидкости двигателя F16D3 Daewoo Nexia N150

Отсоединение колодки жгута проводов от датчика температуры охлаждающей жидкости двигателя F16D3 Daewoo Nexia N150

5. Высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

Отворачивание датчика температуры охлаждающей жидкости из блока цилиндров двигателя F16D3 Daewoo Nexia N150

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой.

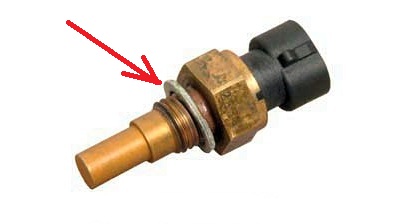

Размещение уплотнительной шайбы датчика температуры охлаждающей жидкости двигателя Daewoo Nexia N150

При повреждении шайбы (сильный износ, деформация) замените ее новой.

6. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом.

7. Залейте в двигатель охлаждающую жидкость.

Заливание охлаждающей жидкости в двигатель Daewoo Nexia N150

Снятие и установка датчика температуры охлаждающей жидкости двигателя A15SMS

1. Слейте из двигателя охлаждающую жидкость, как описано здесь.

2. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

3. Для демонтажа датчика температуры охлаждающей жидкости на двигателе A15SMS отожмите фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от датчика.

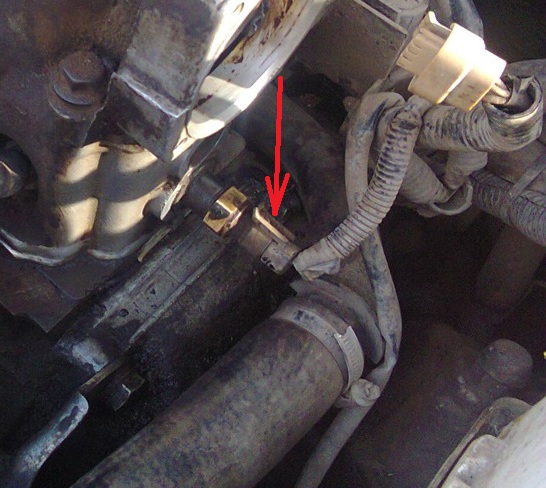

Размещение фиксатора колодки жгута проводов датчика температуры охлаждающей жидкости двигателя A15SMS Daewoo Nexia N150

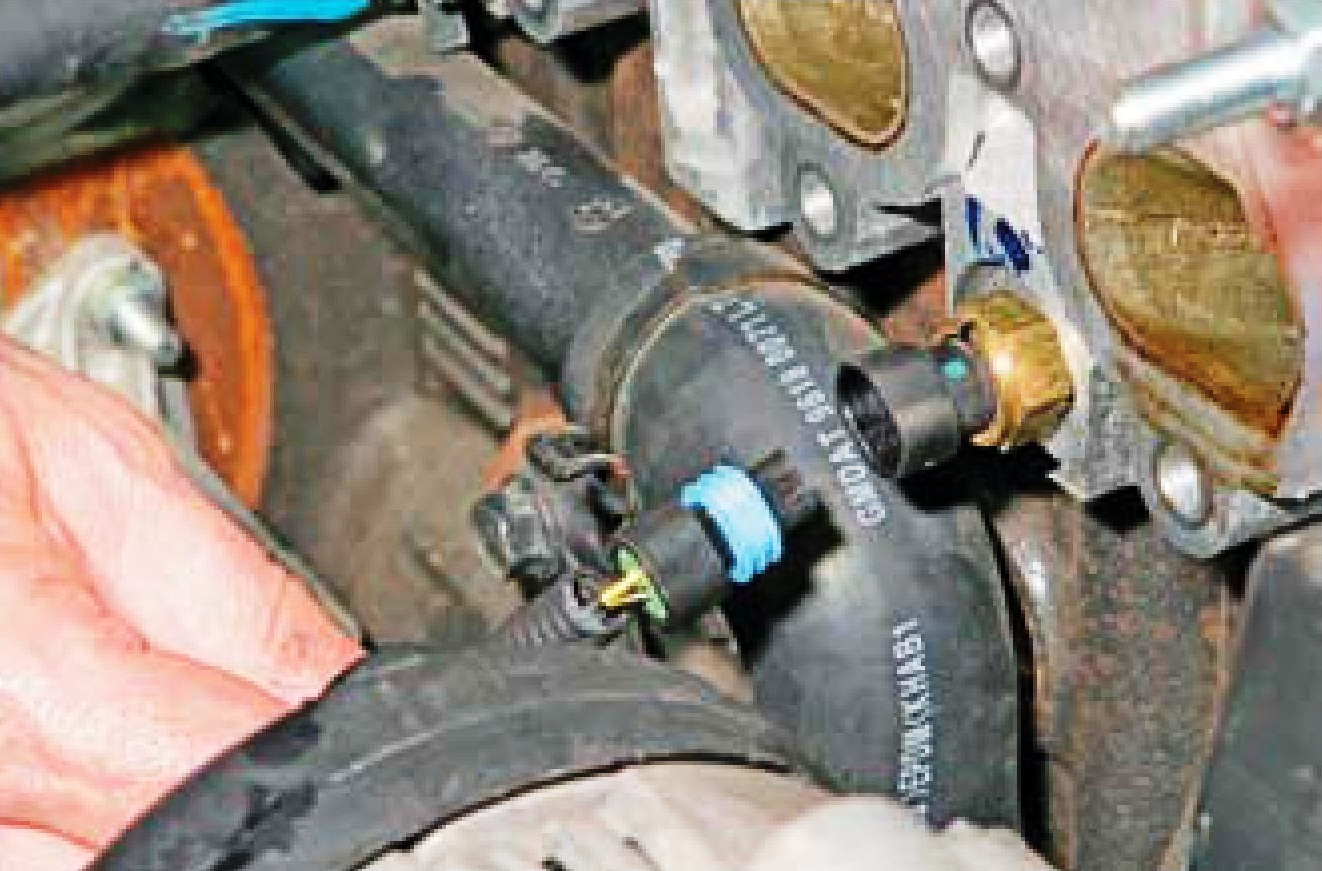

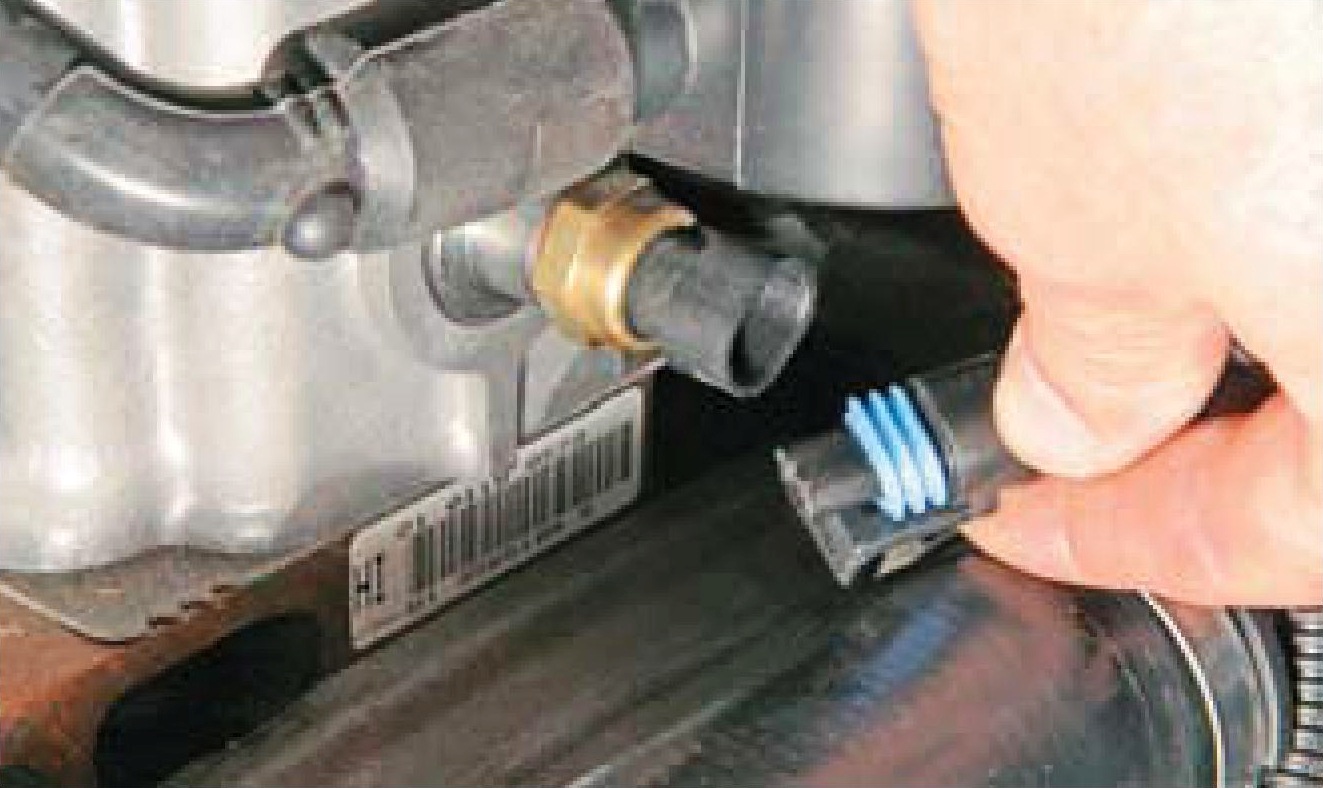

Отсоединение колодки жгута проводов от датчика температуры охлаждающей жидкости двигателя A15SMS Daewoo Nexia N150

4. Накидным ключом или высокой головкой на 19 мм выверните датчик из резьбового отверстия головки блока цилиндров.

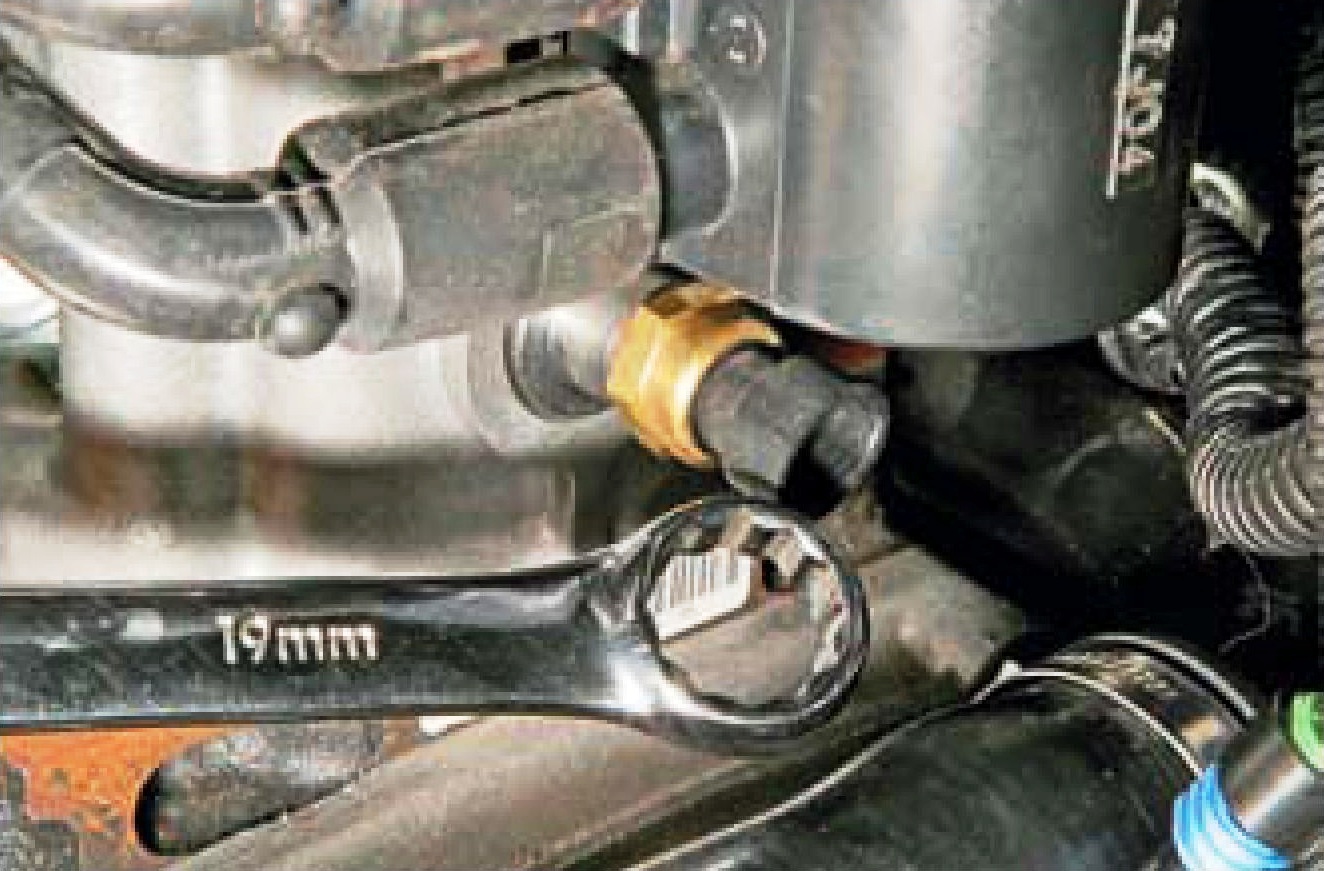

Отворачивание датчика температуры охлаждающей жидкости из блока цилиндров двигателя A15SMS Daewoo Nexia N150

Примечание:

Соединение датчика и головки блока цилиндров уплотняется алюминиевой или медной шайбой. При повреждении шайбы (сильный износ, деформация) замените ее новой.

5. Установите датчик температуры охлаждающей жидкости в обратной последовательности. Затяните датчик предписанным моментом

6. Залейте в двигатель охлаждающую жидкость.
