Снятие и установка датчиков кондиционера Mercedes-Benz W203

Датчики обеспечивают работу автоматической системы управления кондиционером.

Датчик влажности воздуха

Снятие

Примечания:

Датчик влажности воздуха расположен во впускном канале воздуха.

1. Снимите коробку фильтра, обратитесь к Разделу Замена элемента фильтра воздуха салона/угольного фильтра очистки воздуха.

2. Сильно поверните датчик влажности воздуха против часовой стрелки и выньте его из канала впуска воздуха.

3. Рассоедините разъём датчика. При этом следите за тем, чтобы провод не выскользнул назад в коробку кондиционера.

Установка

Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.

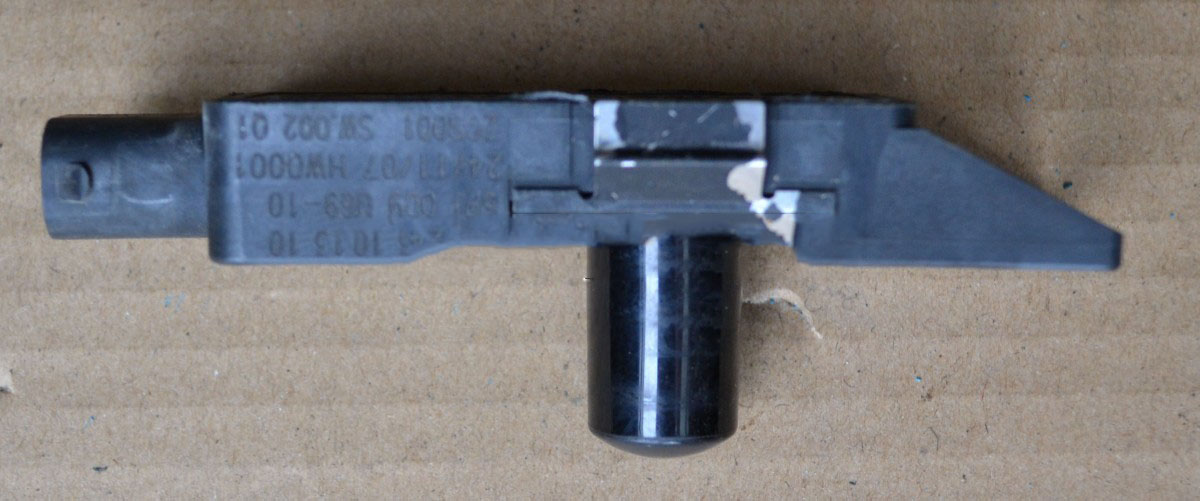

Многофункциональный датчик

Кондиционер с автоматикой комфорта

Датчик установлен под водосборником, глядя по направлению движения, слева рядом с каналом впуска воздуха.

Снятие

1. Снимите коробку фильтра воздуха салона, обратитесь к Разделу Замена элемента фильтра воздуха салона/угольного фильтра очистки воздуха.

2. Выверните винт крепления многофункционального датчика под водосборником и отсоедините датчик от держателя.

3. Рассоедините разъём датчика.

Установка

Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.

Солнечный датчик

Кондиционер с автоматикой комфорта

Снятие

1.Откройте капот и снимите решётку переднего спойлера.

2. Рассоедините разъём датчика под решёткой переднего спойлера и отсоедините датчик от держателя.

Установка

Установка выполняется в последовательности, обратной снятию. При этом датчик должен отчётливо зафиксироваться.
