Снятие и установка электровентиляторов радиатора системы охлаждения Mitsubishi Outlander XL 2007 - 2012

Электровентиляторы системы охлаждения двигателя снимают для замены их электродвигателей или крыльчаток.

Вам потребуются: ключ «на 12», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

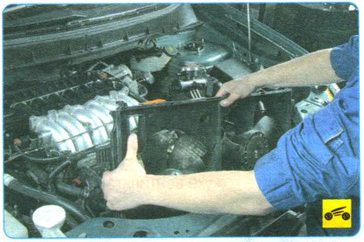

2. Снимите воздухозаборник.

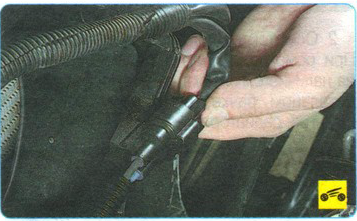

3. Сожмите фиксатор крепления...

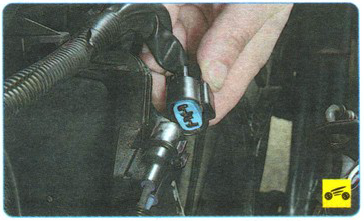

4. ...и отсоедините колодку жгута проводов от вентилятора системы охлаждения двигателя.

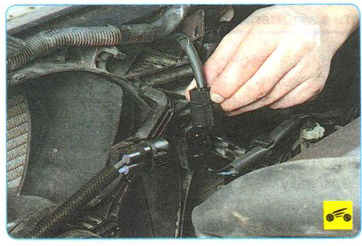

5. Аналогично отсоедините колодку жгута проводов от вентилятора системы кондиционирования.

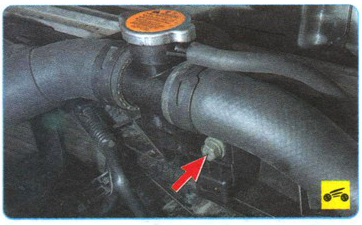

6. Выверните болт крепления наливной горловины радиатора системы охлаждения двигателя...

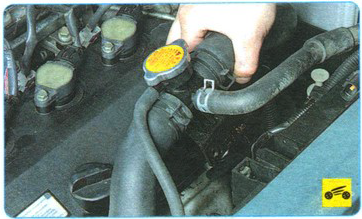

7. ...и отведите горловину в сторону, не отсоединяя от нее шланги (возможно вытекание небольшого количества охлаждающей жидкости).

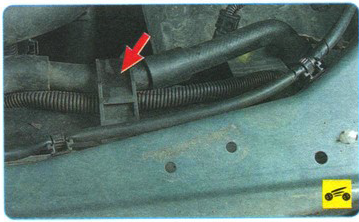

8. Извлеките шланг радиатора...

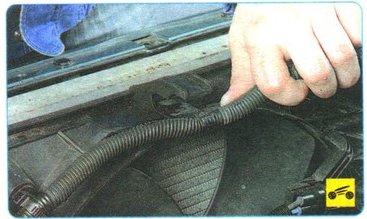

9. ...и жгут проводов из кронштейна кожуха вентилятора.

10. Извлеките фиксаторы жгута проводов из отверстий в кожухе вентилятора.

11. С обеих сторон радиатора отожмите по два фиксатора крепления кожуха вентилятора (для наглядности показано на снятом радиаторе). Выведите опоры кожуха вентилятора из держателей на радиаторе, слегка сдвиньте.

12. ...и аккуратно извлеките его из моторного отсека.

13. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
