Снятие и установка генератора Mercedes-Benz W203

Инструмент:

• Динамометрический ключ
• Домкрат
• Опорные стойки

Детали и расходники:

• Жидкость для системы охлаждения

Автомобиль имеет генератор трёхфазного переменного тока. В зависимости от модели и оборудования могут устанавливаться генераторы различной мощности.

Примечания:

Если впоследствии на автомобиль устанавливаются электрические приборы с высоким потреблением электроэнергии, необходимо проверить, достаточна ли мощность имеющегося генератора. При необходимости следует установить новый генератор более высокой мощности.

Переменное напряжение, создаваемое генератором, преобразуется диодами выпрямителя в постоянное напряжение, которым производится заряд аккумуляторной батареи. Регулятор изменяет ток заряда таким образом, чтобы рабочее напряжение независимо от числа оборотов сохранялось постоянным.

Примечания:

Генератор может заменяться. Повреждённый генератор при покупке отремонтированного или нового генератора принимается в зачёт. Поэтому заберите вышедший из строя генератор с собой.

Бензиновые двигатели 111, 112

Снятие

Предварительно необходимо снять коробку фильтра воздуха салона.

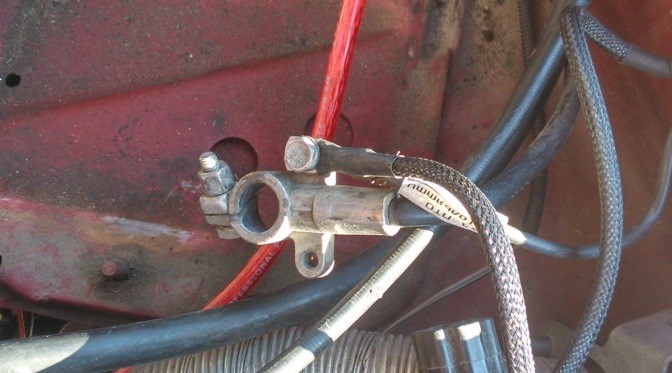

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании.

Примечания:

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется.

Не подключайте вспомогательный источник питания.

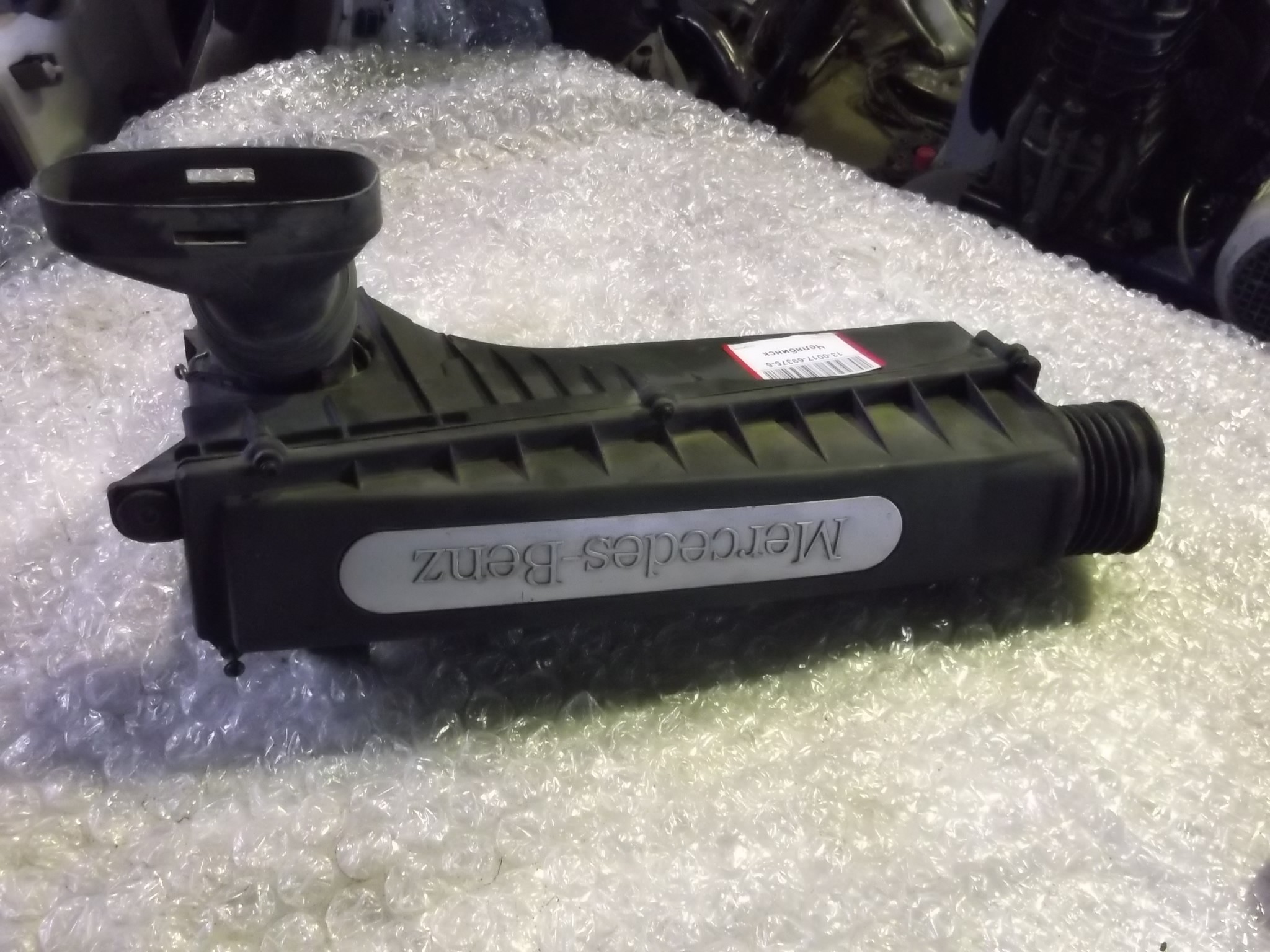

2. Двигатель 111: Снимите корпус воздушного фильтра.

3. Двигатель 112: Снимите канал всасывания воздуха на стороне переднего пассажира.

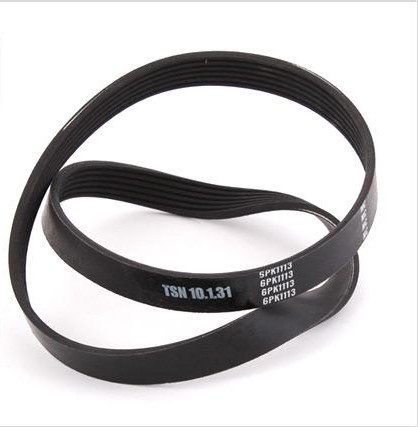

4. Снимите клиновой ремень.

5. Снимите защитную крышку и отсоедините толстый провод от клеммы.

6. Отсоедините провод от клеммы.

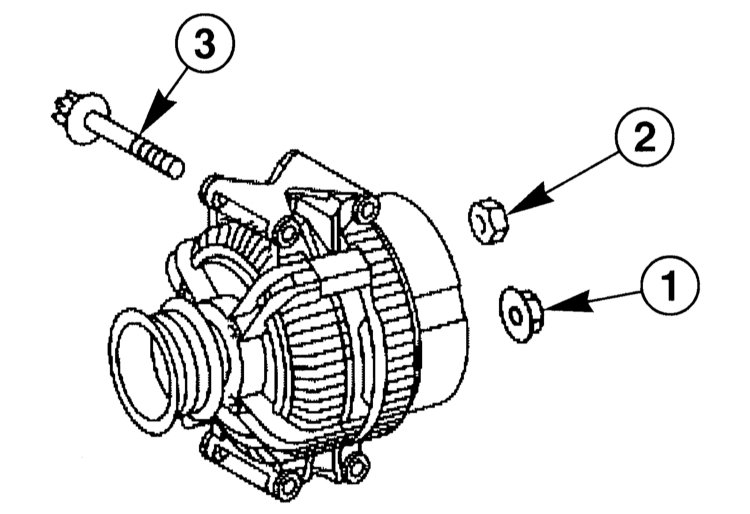

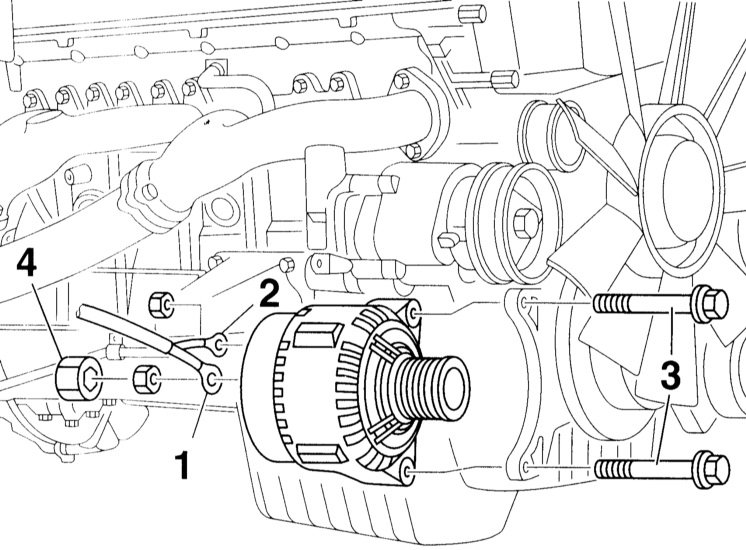

1 - В+ провод;

2 - D+ провод:

3 - болты крепления;

4 - защитная крышка.

7. Выверните болты крепления . Удалите дистанционную втулку верхнего болта и выньте генератор наверх из двигательного отсека.

Установка

1. Установите генератор на место и закрепите его моментом 42Нм.

Примечания:

Обратите внимание на дистанционную втулку верхнего болта крепления.

2. Закрепите провод на клемме генератора указанным в Спецификациях усилием.

3. Наденьте на клемму защитный колпачок.

4. Закрепите на генераторе провод моментом 5Нм.

5. Наденьте клиновой ремен.

6. Двигатель 111: установите корпус воздушного фильтра.

7. Двигатель 112: установите канал всасывания воздуха.

8. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.

Дизельные двигатели

Снятие

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.

Примечания:

Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется.

Не подключайте вспомогательный источник питания.

2. Снимите крышку двигателя.

3. Снимите клиновой ремень.

4. Снимите канал и шланг всасывания воздуха со стороны переднего пассажира.

5. Отсоедините хомут и шланг нагнетаемого воздуха от трубы турбокомпрессора.

6. Выверните 3 болта крепления и снимите трубу.

7. Поднимите и установите на подставки переднюю часть автомобиля.

8. Снимите крышку днища.

9. Слейте жидкость из радиатора.

10. Отсоедините от генератора трубопровод подвода охлаждающей жидкости.

11. Снимите стабилизатор поперечной устойчивости передней подвески.

12. Снимите защитную крышку и отсоедините толстый провод от клеммы.

13. Отсоедините провод от клеммы.

14. Выверните 2 болта крепления и отведите в сторону трубопровод высокого давления рулевого управления.

15. Выверните 3 болта крепления и снимите держатель.

16. Выверните болты крепления и выньте генератор вниз из двигательного отсека.

Установка

1. Установите генератор на место и закрепите его болтами моментом 20Нм. При этом замените прокладку между фланцем корпуса радиатора и картером двигателя.

2. Закрепите трубопровод подвода охлаждающей жидкости на генераторе, замените при этом уплотнительное кольцо.

3. Закрепите держатель.

4. Закрепите трубопровод высокого давления рулевого управления.

5. Закрепите провод моментом 14Нм на генераторе и наденьте защитный колпачок на клемму.

6. Закрепите на генераторе провод.

7. Установите на место стабилизатор.

8. Заполните систему охлаждающей жидкостью.

9. Установите крышку днища.

10. Опустите автомобиль на колёса.

11. Закрепите трубу нагнетаемого воздуха на турбокомпрессоре и присоедините шланг.

12. Установите на место канал и шланг всасывания воздуха.

13. Наденьте клиновой ремень.

14. Установите крышку двигателя.

15. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
