Снятие и установка капота Chery Tiggo

Вам потребуются: торцовая головка «на 10», отвёртка с плоским лезвием.
Предупреждение.
Для того чтобы избежать травм и не повредить детали автомобиля, снимайте капот с помощником.
1. Откройте капот.

2. Подденьте отвёрткой…

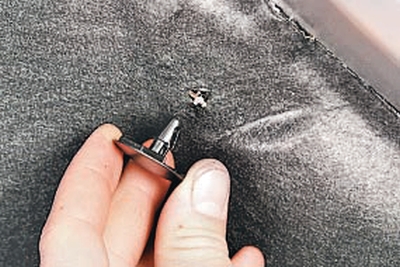

3….и извлеките из отверстий в усилителе капота пластиковые держатели шумоизоляционной обивки капота.

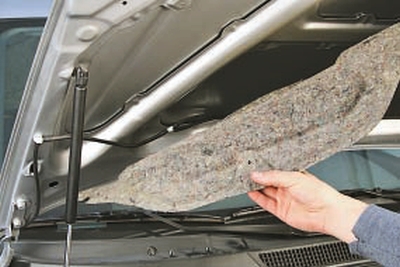

4. Снимите шумоизоляционную обивку капота.

5. Отсоедините шланги омывателя от обоих жиклеров.

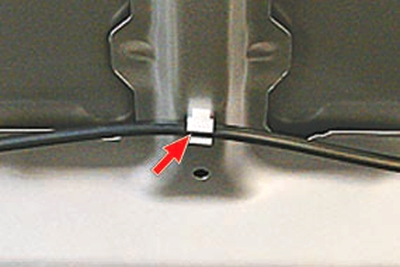

6. Извлеките шланги омывателя из центрального держателя на капоте.

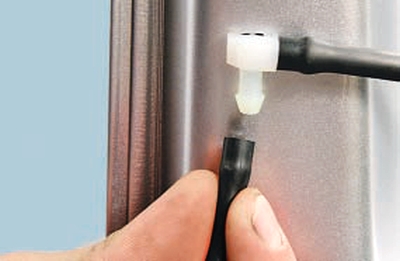

7. Отсоедините шланг от углового соединения на капоте.

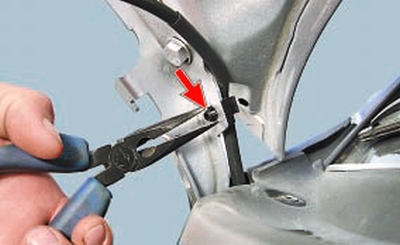

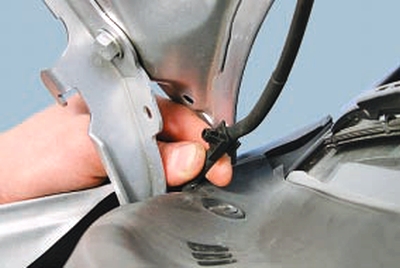

8. Сжав пассатижами пружинные фиксаторы, извлеките держатель шланга из отверстия в правой петле капота…

9….и отведите шланг в сторону.

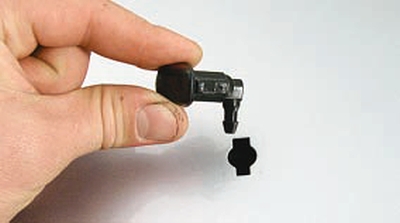

10. Отжав отвёрткой фиксаторы, снимите с капота оба жиклера омывателя ветрового стекла.
Примечание.

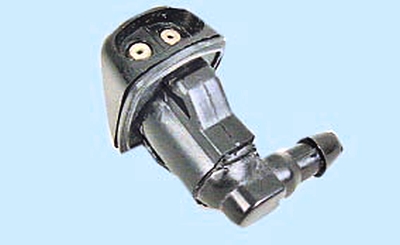

Так выглядит жиклер омывателя ветрового стекла.

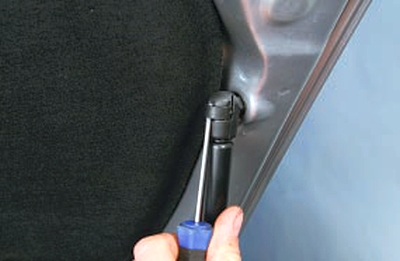

11. Поддев отвёрткой, снимите пружинный фиксатор верхнего шарнира газонаполненного упора…

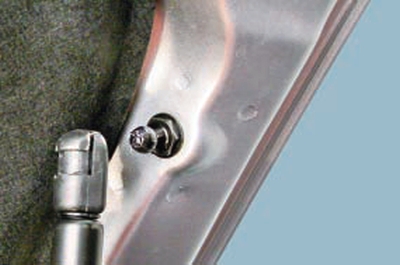

12….и отсоедините шарнир от опоры на капоте.

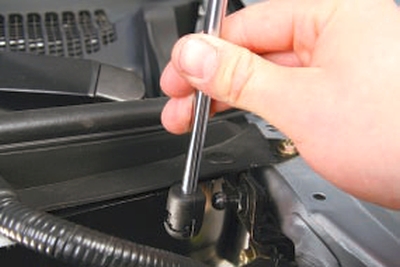

13. Аналогично отсоедините нижний шарнир газонаполненного упора от опоры на кузове и снимите упор. Таким же образом снимите и второй упор.
Примечание.

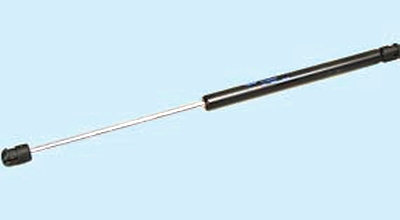

Так выглядит газонаполненный упор капота.

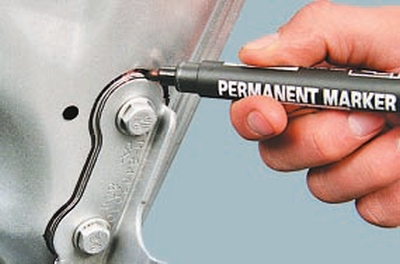

14. Если снимаете капот не для замены, пометьте его положение относительно петель, например, обведя петли по контуру фломастером.

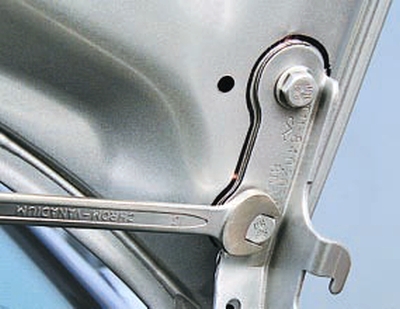

15. Выверните по два болта крепления капота к обеим петлям и снимите капот.
16. Установите капот и все снятые детали в порядке, обратном снятию.

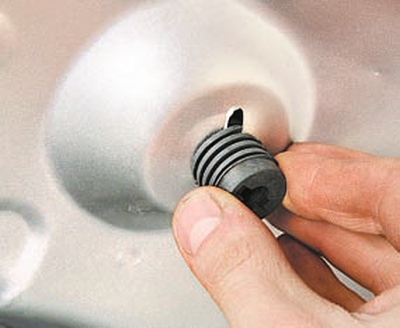

17. При необходимости отрегулируйте положение капота по высоте относительно передних крыльев при запертом замке капота вращением в нужную сторону двух резиновых упоров в отверстиях усилителя капота…

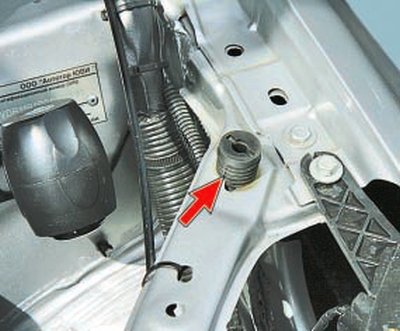

18….и двух упоров в отверстиях раскосов рамки радиатора.
