Снятие и установка карданного вала Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 13 мм
  • Отвертка плоская большая
  • Молоток малый
  • Зубило
  • Болгарка

Детали и расходники:

  • Самоконтрящиеся гайки (16 шт.)
  • Аэрозольная смазка типа WD-40

Примечание:

Работу проводим на смотровой канаве или эстакаде.

Снятие и установка карданного вала Шевроле Нива

1. Отметьте взаимное положение фланца переднего карданного вала и фланца раздаточной коробки.

Отметьте взаимное положение фланца переднего карданного вала и фланца раздаточной коробки Chevrolet Niva

2. Ключом на 13, отворачиваем гайку болта крепления вилки шарнира переднего карданного вала к фланцу редуктора переднего моста.

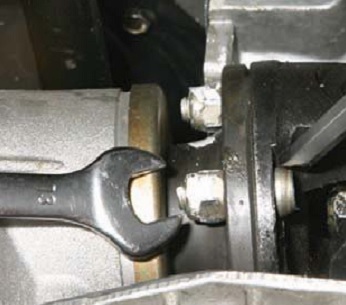

Гайку болта крепления вилки шарнира переднего карданного вала к фланцу редуктора переднего моста Chevrolet Niva

Полезный совет:

Вал от проворачивания удерживаем шлицевой отверткой, вставленной между лыской головки болта и вилкой. Поворачивая вал (для этого можно немного перекатить автомобиль), аналогично отворачиваем гайки трех других болтов крепления вилки шарнира и вынимаем болты.

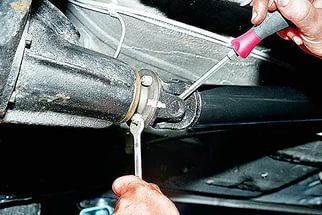

Отворачиваем гайки, удерживая отверткой вал Chevrolet Niva

Предупреждение:

Повторное использование самоконтрящихся гаек не допускается, замените их новыми!

3. Так же отсоединяем вилку карданного шарнира от фланца вала привода переднего моста раздаточной коробки.

4. Снимаем передний карданный вал Шевроле Нива.

Передний карданный вал Chevrolet Niva

5. Отсоединив вилки шарниров заднего карданного вала от фланцев редуктора заднего моста и вала привода заднего моста раздаточной коробки, снимаем задний карданный вал.

Примечание:

Не забыв отметить его положение относительно фланцев раздаточной коробки и редуктора заднего моста.

6. Устанавливайте валы, совместив ранее нанесенные метки, в порядке, обратном снятию.

Полезный совет:

Если грани у гайки сточены и она не поддаётся, отрезной машинкой («болгаркой») срежьте гайку.

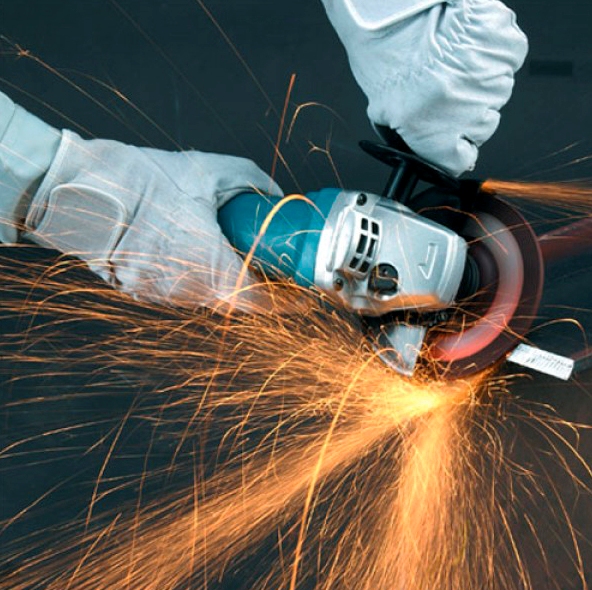

Болгарка Chevrolet Niva

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://mashintop.ru/rukovodstvo_po_remontu.php?id=50;
Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
