Снятие и установка комбинации приборов Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ торцевой Г-образный 21 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя

Детали и расходники:

• Комбинация приборов (при необходимости)

Примечание:

Работу проводим при замене комбинации приборов, а также при снятии панели приборов.

Снятие и установка комбинации приборов Hyundai Solaris

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

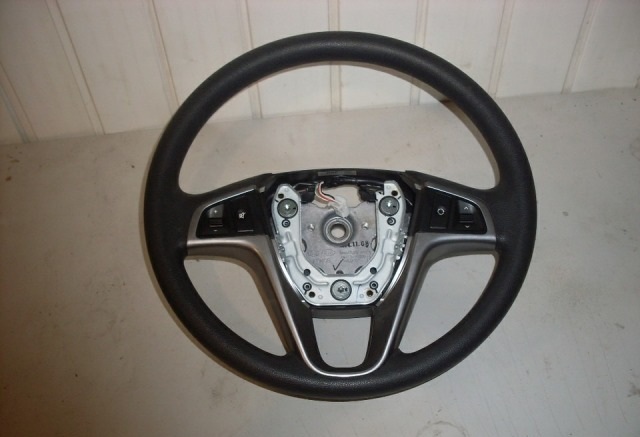

2. Снимите рулевое колесо, как описано здесь.

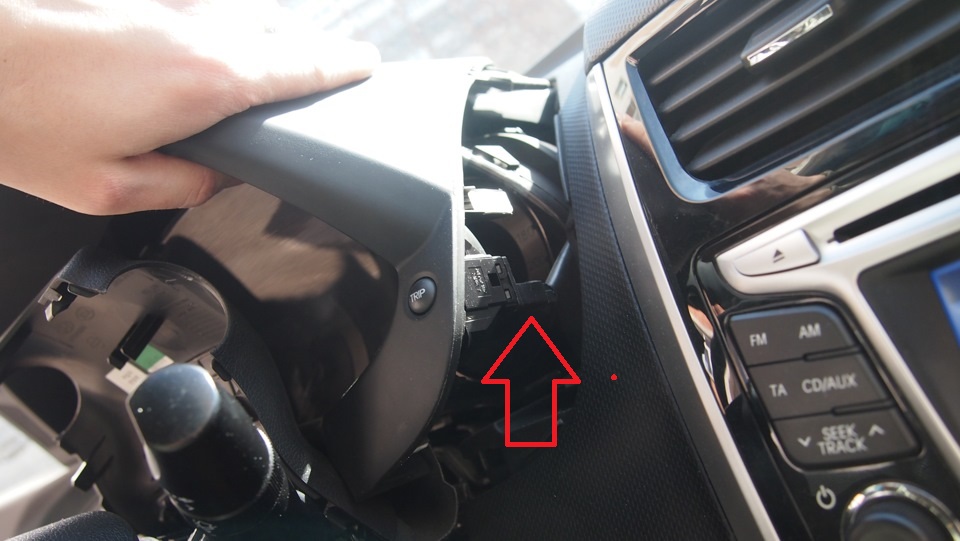

3. Преодолевая упругое сопротивление фиксаторов, отсоедините верхнюю часть кожуха рулевой колонки, как описано в этой статье.

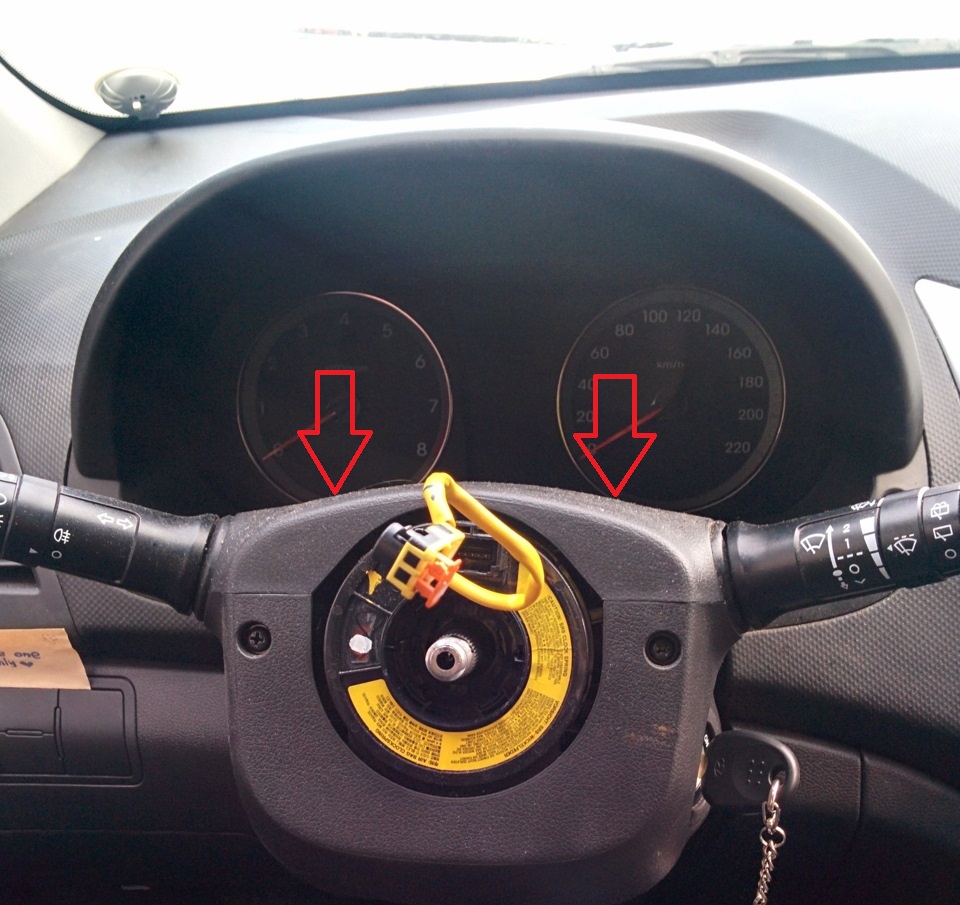

Расположение верхней части кожуха рулевой колонки

4. Преодолевая упругое сопротивление фиксаторов, отсоедините от панели козырек комбинации приборов Hyundai Solaris.

Примечание:

Проверьте чтобы все клипсы были на месте, если какая-то из них осталась в гнезде, вытащите и поставьте обратно на козырек.​

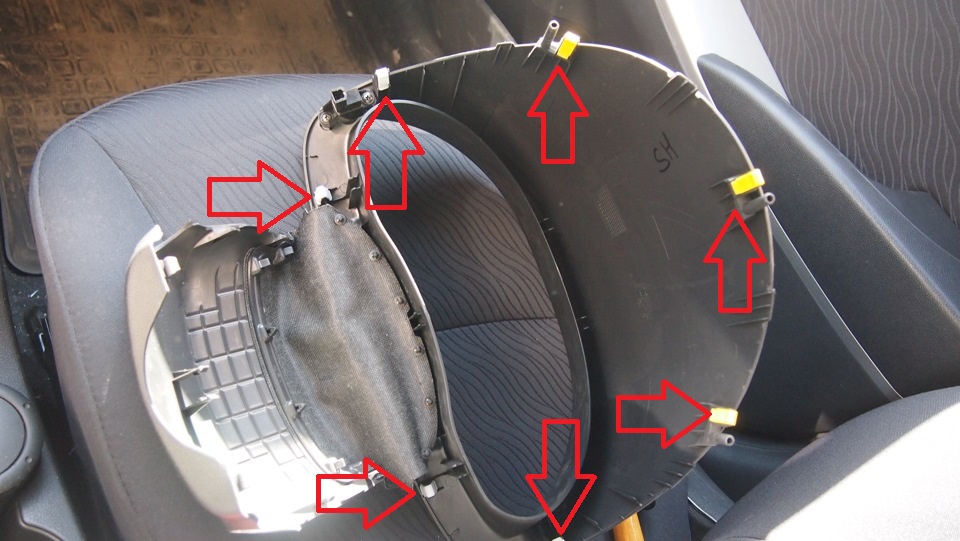

Расположение фиксаторов козырька комбинации приборов

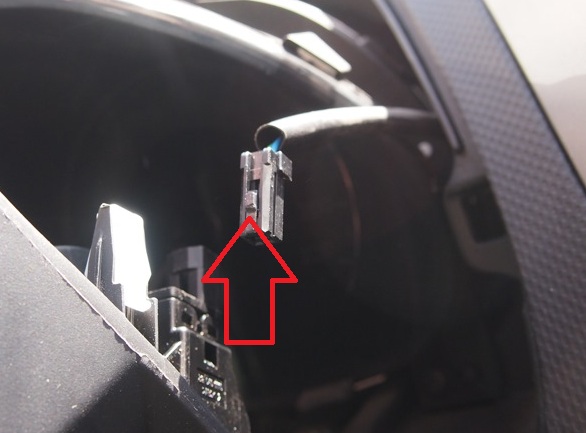

5. Отсоедините колодку жгута проводов от клавиши «TRIP» (управления маршрутным компьютером).

Примечание:

На штекере сверху защёлка, надо надавить на неё и выдернуть.

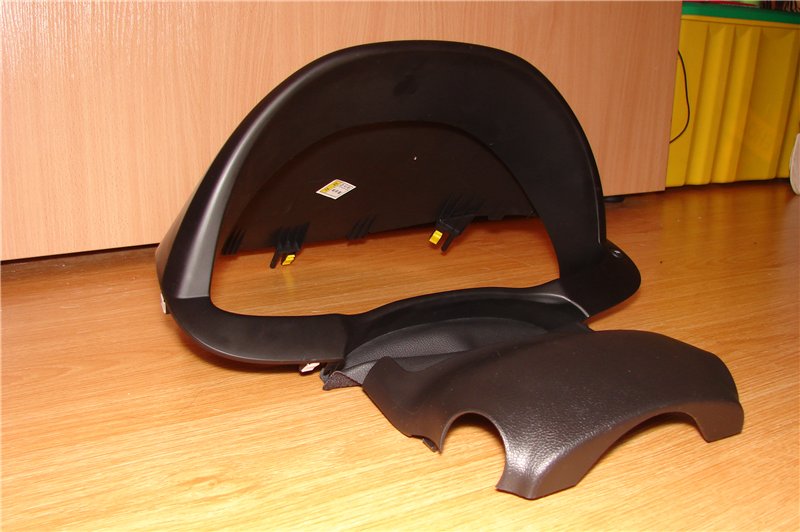

6. Снимите козырек комбинации приборов Hyundai Solaris.

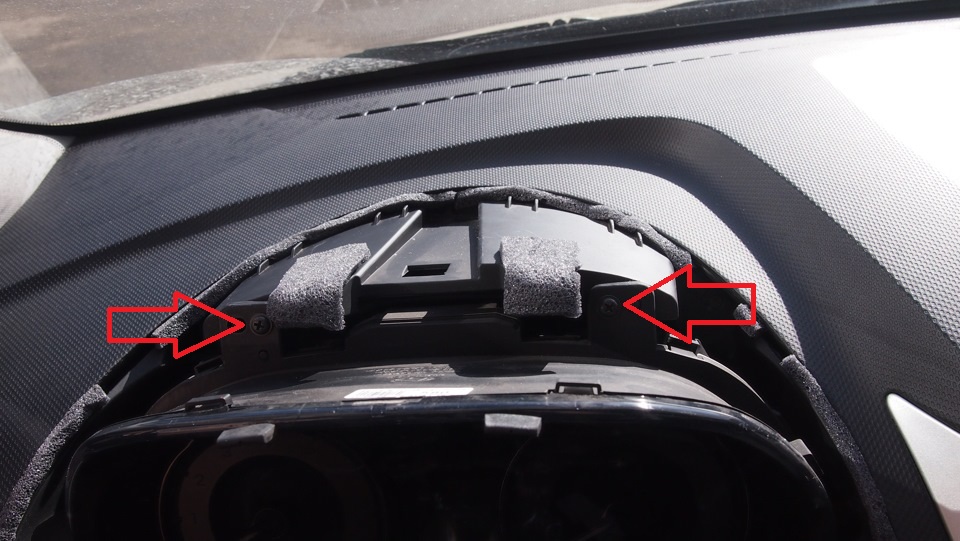

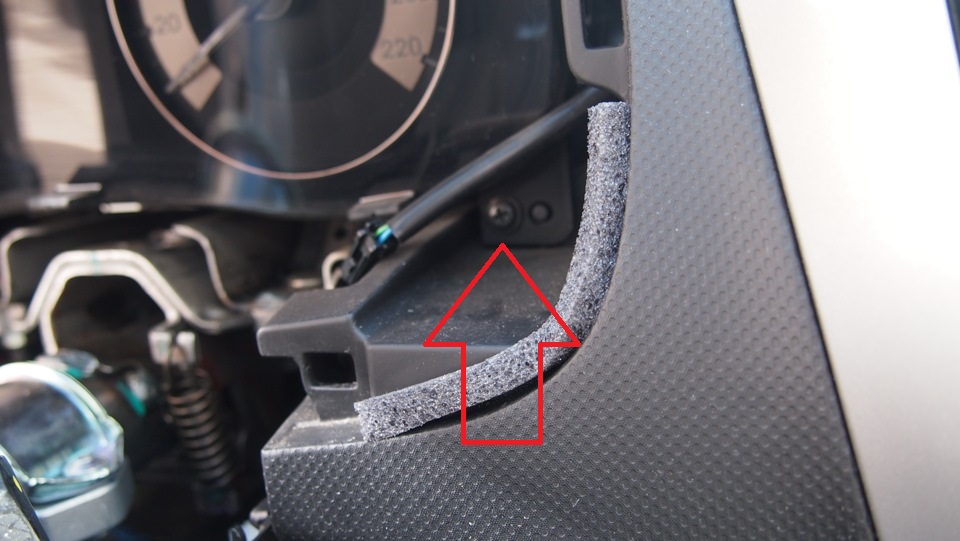

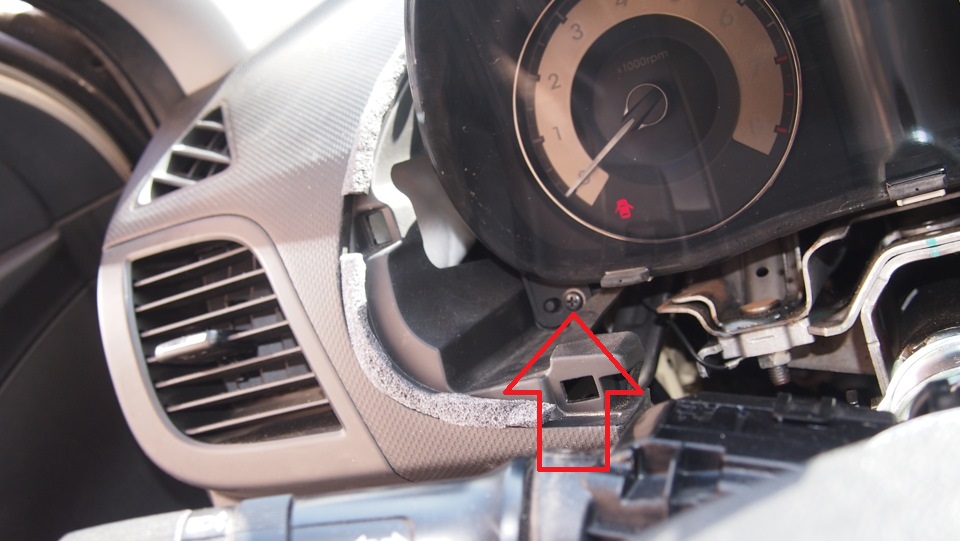

7. Выверните четыре винта крепления комбинации приборов и извлеките комбинацию из места установки. Отведите ее на длину подсоединенных жгутов проводов.

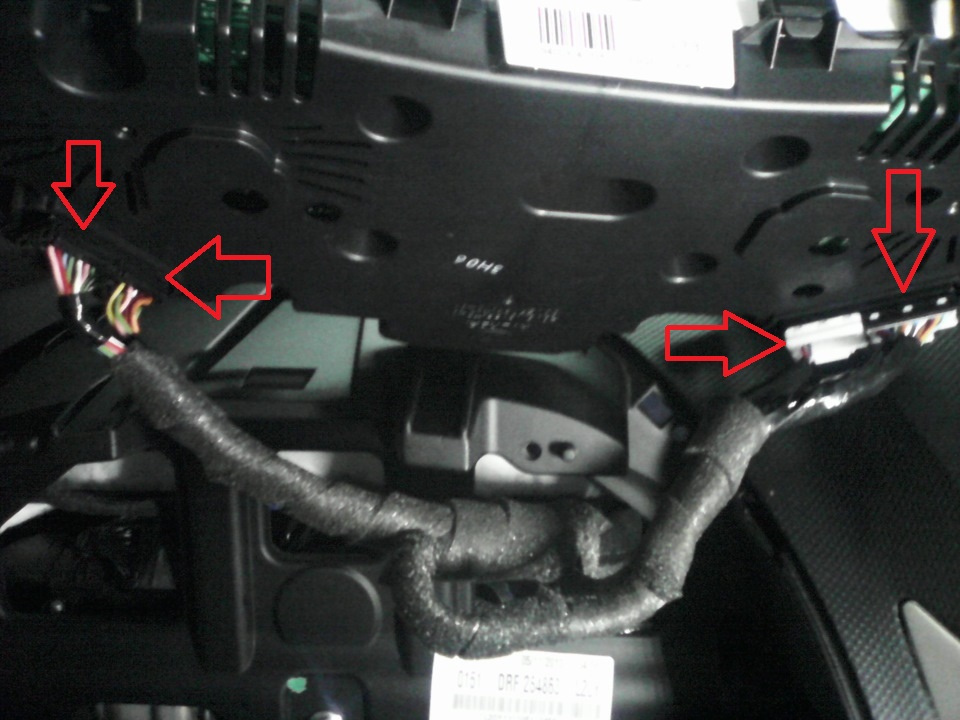

8. Отожмите фиксаторы колодок жгутов проводов и отсоедините колодки от комбинации приборов. Снимите комбинацию приборов Hyundai Solaris.

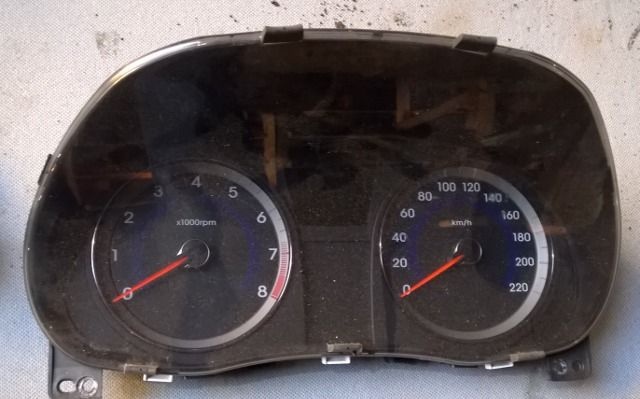

Комбинация приборов.

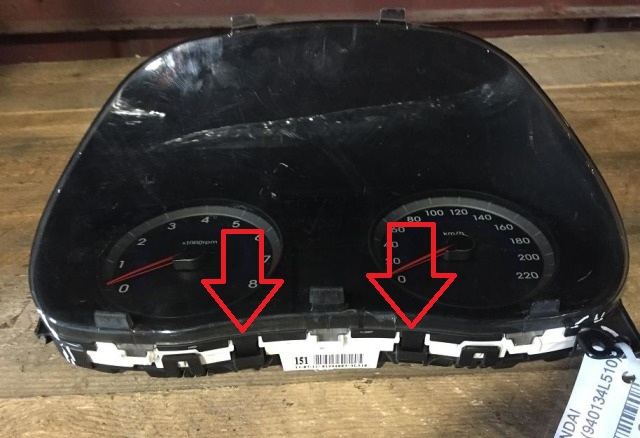

9. Отожмите по всему периметру фиксаторы крепления рамки стекла комбинации приборов и снимите рамку.

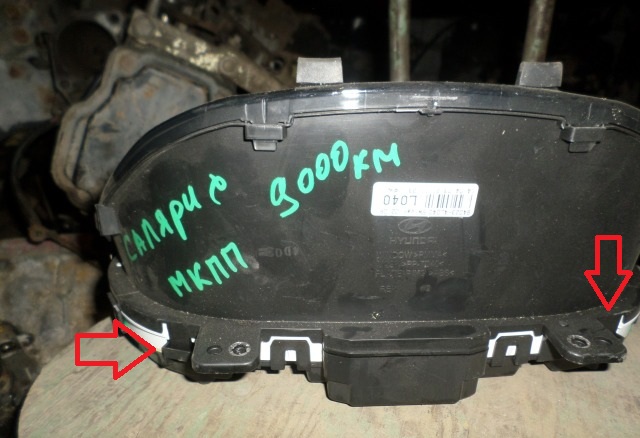

10. Отожмите по всему периметру фиксаторы крепления задней крышки.

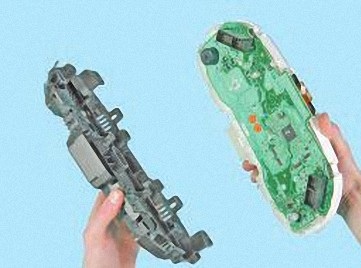

11. Снимите заднюю крышку комбинации приборов.

12. Установите комбинацию приборов на Hyundai Solaris в порядке, обратном снятию.
