Снятие и установка нижнего рычага передней подвески на автомобиле Волга ГАЗ 31105 2004

Инструменты:

Гаечный ключ рожковый 13 мм
Гаечный ключ рожковый 17 мм
Гаечный ключ накидной изогнутый 19 мм
Гаечный ключ накидной изогнутый 22 мм
Вороток под торцевую насадку 3/4"
Насалка на вороток 14 мм
Насадка на вороток 27 мм
Пассатижи раздвижные
Динамометрический ключ

Примечание:

Работу по снятию нижнего рычага подвески с автомобиля Волга ГАЗ 31105 проводим на смотровой канаве или эстакаде.

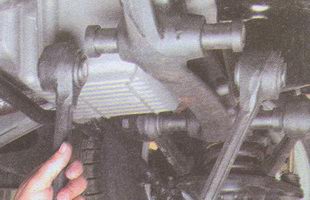

1. Головкой «на 27» ослабляем затяжку двух болтов крепления частей нижнего рычага к балке передней подвески.

Ослабляем затяжку двух болтов крепления частей нижнего рычага к балке ГАЗ 31105 Волга

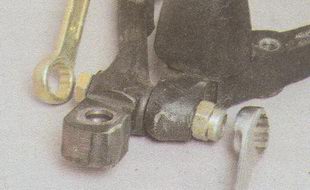

2. В том случае, если после снятия нижнего рычага передней подвески предполагается его разборка, накидным ключом «на 22» ослабляем затяжку гайки болта, стягивающего части нижнего рычага подвески, удерживая болт ключом «на 19».

Ослабляем затяжку гайки болта, стягивающего части нижнего рычага подвески ГАЗ 31105 Волга

3. Демонтируем пружину подвески. Окончательно отвернув болты крепления частей нижнего рычага к балке подвески снимаем нижний рычаг в сборе.

Демонтируем пружину подвески ГАЗ 31105 Волга

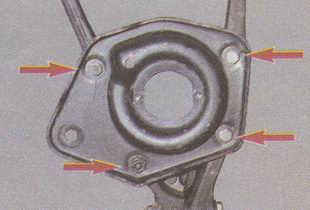

4. При разборке нижнего рычага, ключом «на 17» отворачиваем гайки четырех болтов крепления нижней опорной чашки пружины к рычагу, удерживая болты головкой «на 14».

Отворачиваем гайки четырех болтов крепления нижней опорной чашки пружины ГАЗ 31105 Волга

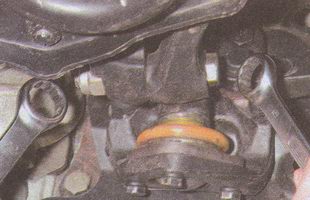

5. Вынимаем болты и снимаем нижнюю опорную чашку пружины. Демонтируем нижнюю шаровую опору из проушины задней части рычага.

Демонтируем нижнюю шаровую опору ГАЗ 31105 Волга

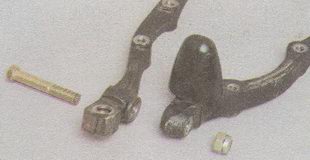

6. Отвернув гайку болта, соединяющего части нижнего рычага передней подвески, вынимаем болт.

Разбираем рычаг ГАЗ 31105 Волга

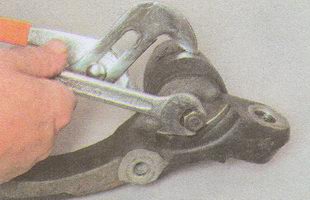

7. Ключом «на 13» отворачиваем гайку крепления буфера хода сжатия, удерживая буфер от проворачивания раздвижными пассатижами.

Отворачиваем гайку крепления буфера хода сжатия ГАЗ 31105 Волга

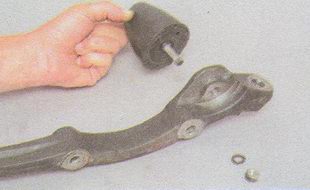

8. Снимаем буфер хода сжатия.

Снимаем буфер хода сжатия ГАЗ 31105 Волга

9. Собираем и устанавливаем на автомобиль Волга ГАЗ 31105 нижний рычаг в обратной последовательности. Окончательно затягиваем болты крепления нижнего рычага к балке на автомобиле Волга ГАЗ 31105, стоящем на колесах (момент затяжки 250-320 Нм), предварительно качнув несколько раз переднюю часть автомобиля.

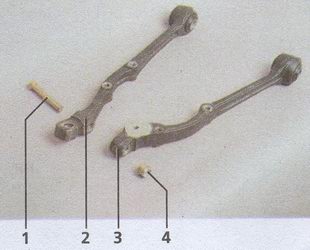

Элементы нижнего рычага ГАЗ 31105 ГАЗ 31105 Волга
