Снятие и установка облицовки салона Lada Largus

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка Torx Т20
  • Отвертка плоская средняя
  • Отвертка крестовая средняя

1. Установить автомобиль на рабочее место.

2. Снять с правой и левой стороны обивку 2, рисунок 1, стойки погрузочной двери, обивку 3 задней стойки.

Обивки стоек Lada Largus

Рисунок 1 - Обивки стоек

- облицовка кнопки открывания погрузочной двери;

- обивка стойки погрузочной двери;

- обивка задней стойки;

- обивка центральной стойки;

- держатели обивки крыши боковые;

- держатели обивки крыши;

- плафон освещения салона;

- задний ремень безопасности средний;

- облицовка фиксаторов замков дверей погрузочных;

10 - обивка крыши.

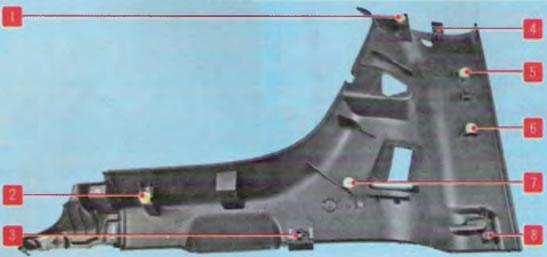

Расположение элементов крепления на нижней части облицовки стойки Lada Largus

Расположение элементов крепления на нижней части облицовки стойки (вид с внутренней стороны)

1, 7 - отверстия для винтов нижнего крепления;

2, 6 - зацеп нижнего крепления;

3 - отверстие для винта верхнего крепления;

4, 5 - фиксаторы верхнего крепления.

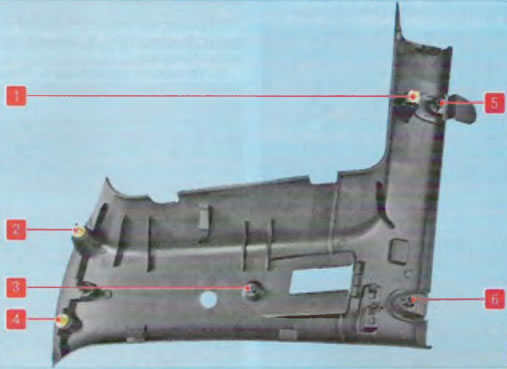

Расположение элементов крепления на передней части облицовки боковины  Lada Largus

Расположение элементов крепления на передней части облицовки боковины (вид с внутренней стороны)

1, 2, 4 - фиксаторы;

3 - отверстие для винта крепления к задней стойке;

5, 6 - отверстия для винтов нижнего крепления.

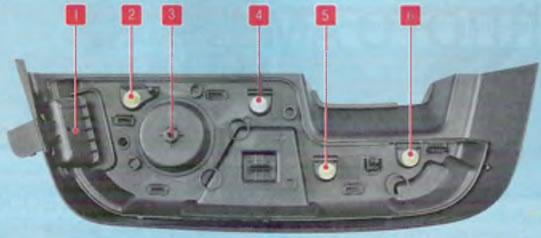

Расположение элементов крепления на задней части облицовки боковины Lada Largus

Расположение элементов крепления на задней части облицовки боковины (вид с внутренней стороны)

1, 2, 5, 5, 7 - фиксаторы;

3, 8 - отверстия для винтов крепления;

4 - зацеп верхнего крепления.

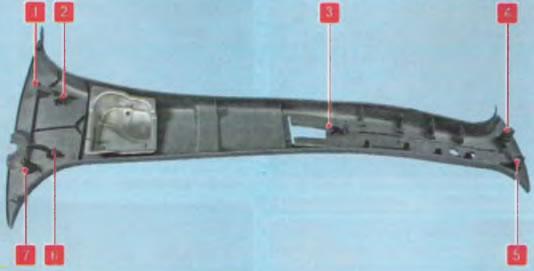

Расположение элементов крепления на передней масти облицовки боковины Lada Largus

Расположение элементов крепления на передней масти облицовки боковины (вид с внутренней стороны)

1, 3 - отверстия для винтов крепления;

2, 4, 5, 6 - фиксаторы.

3. Снять с правой и левой стороны обивку 4 центральной стойки.

4. Снять облицовку 1 кнопки открывания погрузочной двери. Снять с правой и левой стороны держатели 5.

5. Снять плафон 7 освещения салона

6. Снять поручни 2, рисунок 2, отстегнув заглушки и отвернув два винта 1 (отвертка Torx Т20, отвертка плоская).

7. Преодолевая сопротивление держателей, снять обивку 4, рисунок 3, стойки ветрового окна правую и левую (отвертка плоская).

8. Извлечь кронштейн 3 козырька из обивки крыши, отвернуть два винта самонарезающих 1 и снять козырек противосолнечный 2 правый (отвертка крестообразная).

9. Аналогично снять противосолнечный козырек левый.

10. Для автомобиля с верхней вещевой полкой 2, рисунок 4 (вариантное исполнение), отвернуть четыре винта самонарезающих 1 крепления полки, снять полку с кронштейнов.

11. Извлечь держатели 6 (см. рисунок 1) обивки крыши, снять обивку 10 и извлечь через проем погрузочных дверей (приспособление 7711238605).

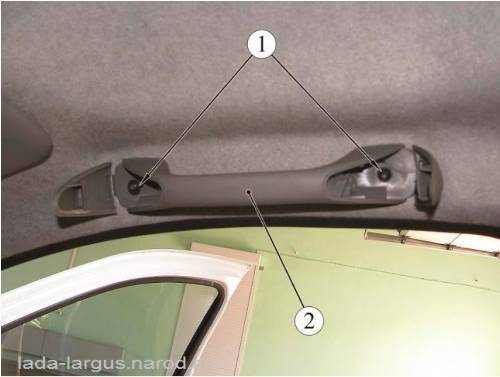

Крепление поручней Lada Largus

Рисунок 2 - Крепление поручней

- винты самонарезающие крепления поручня;

- поручень.

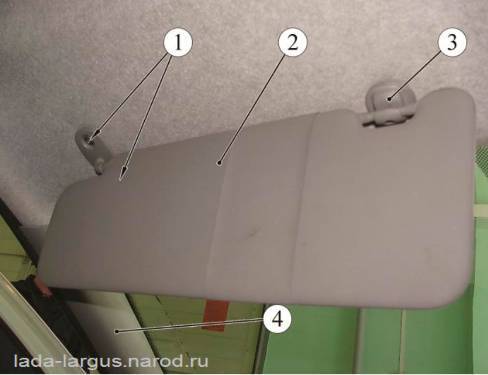

Крепление козырька противосолнечного Lada Largus

Рисунок 3 - Крепление козырька противосолнечного

- винт крепления козырька противосолнечного;

- козырек противосолнечный;

- кронштейн козырька противосолнечного;

- обивка стойки ветрового окна.

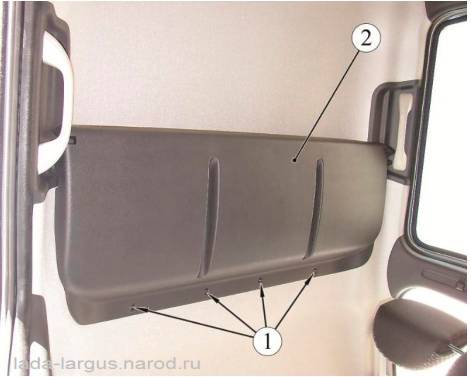

Крепление верхней вещевой полки Lada Largus

Рисунок 4 - Крепление верхней вещевой полки

- винт самонарезающий крепления верхней вещевой полки;

- верхняя вещевая полка.

Установка

1. Установить обивку крыши в порядке, обратном снятию.
