Снятие и установка облицовки тоннеля пола Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская средняя

Примечание:

Работу проводим при снятии рычага стояночного тормоза, снятии механизма управления коробкой передач, тросов и блока управления подушкой безопасности.

1. Поднимаем подлокотник.

Поднимаем подлокотник на автомобиле Hyundai Solaris

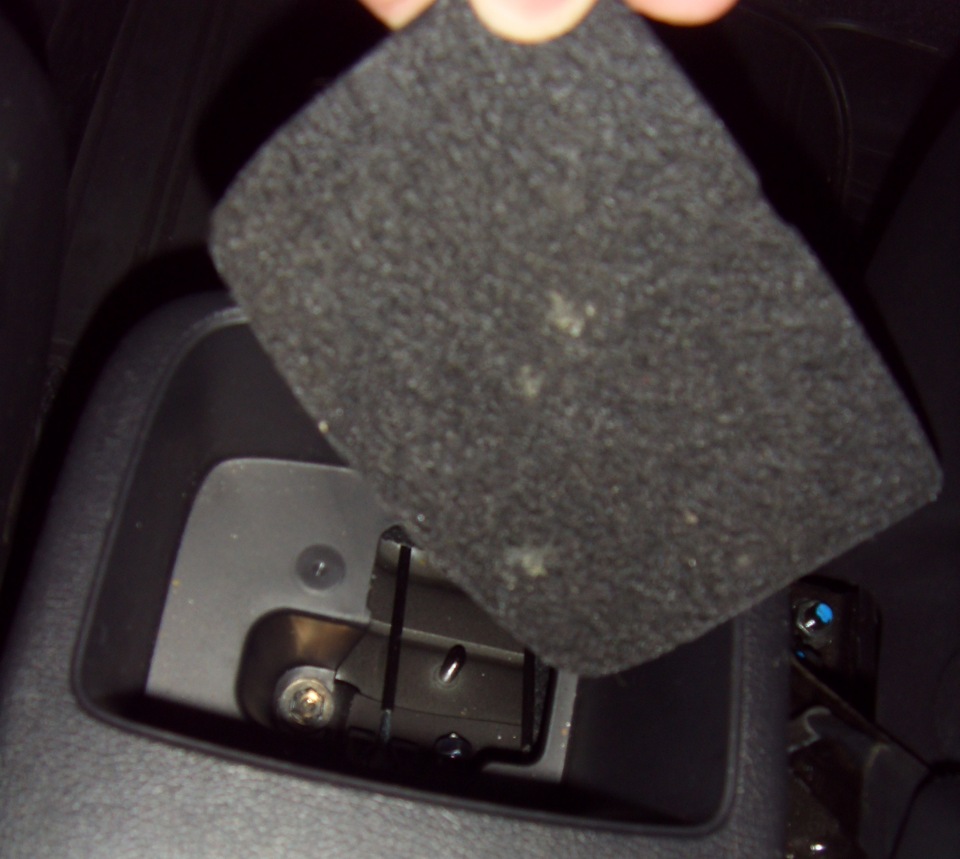

2. Вынимаем из ниши для мелких вещей прокладку.

Вынимаем из ниши для мелких вещей прокладку на автомобиле Hyundai Solaris

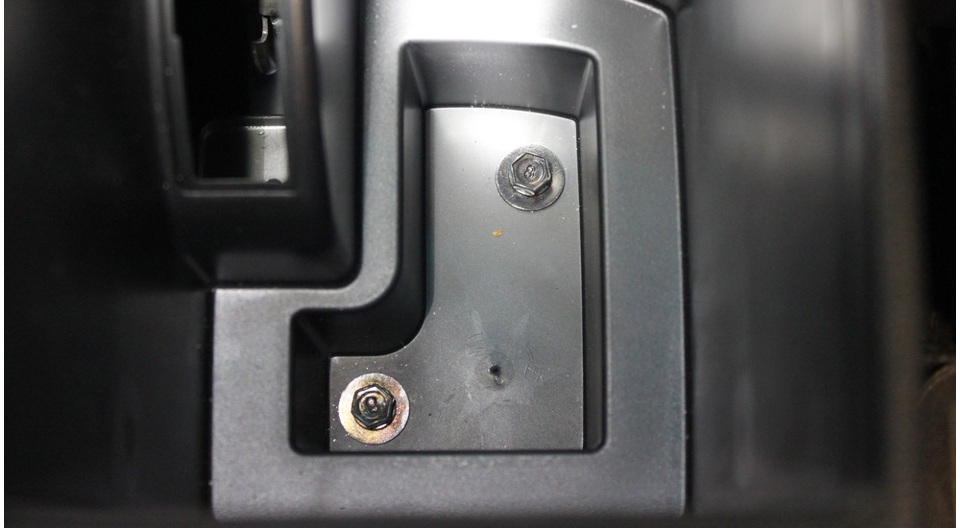

3. Ключом «на 10» отворачиваем два болта заднего крепления облицовки туннеля пола к кронштейну.

Отворачиваем два болта заднего крепления облицовки туннеля пола к кронштейну на автомобиле Hyundai Solaris

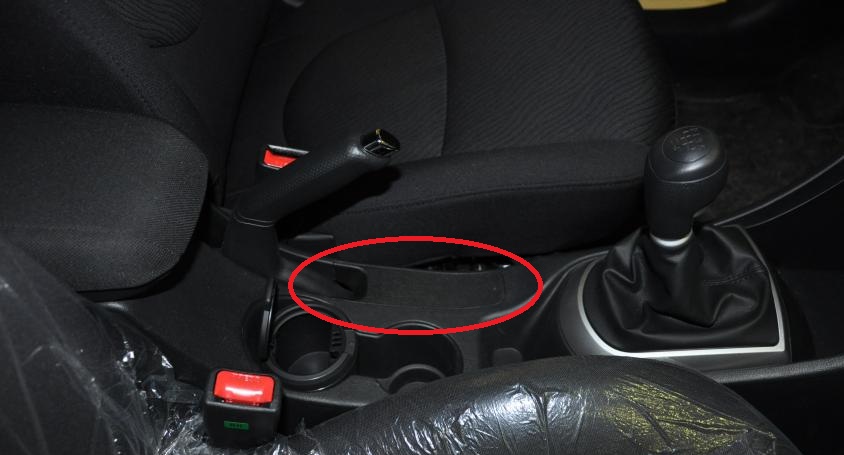

4. Преодолев сопротивление фиксаторов, снимаем декоративную накладку рычага стояночного тормоза.

Снимаем декоративную накладку рычага стояночного тормоза на автомобиле Hyundai Solaris

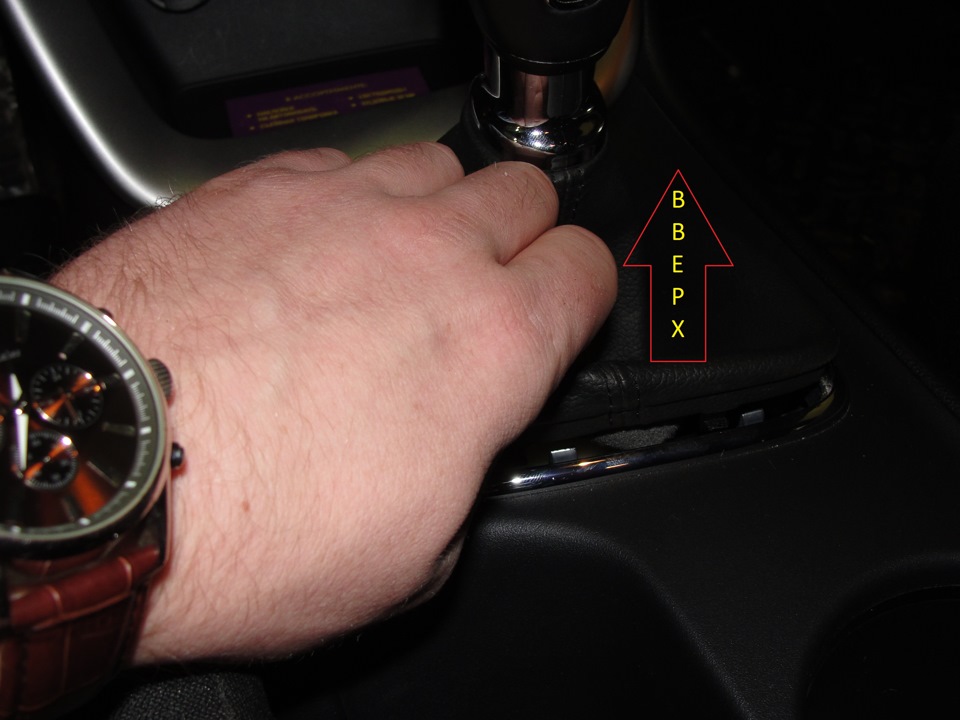

5. Плоской отверткой поддеваем рамку крепления декоративного чехла рычага переключения передач преодолевая сопротивление фиксаторов.

Поддеваем рамку крепления декоративного чехла рычага переключения передач на автомобиле Hyundai Solaris

6. Преодолев сопротивление фиксаторов, вынимаем из отверстия облицовки туннеля пола рамку крепления декоративного чехла рычага переключения передач.

Вынимаем из отверстия облицовки туннеля пола рамку крепления декоративного чехла рычага переключения передач на автомобиле Hyundai Solaris

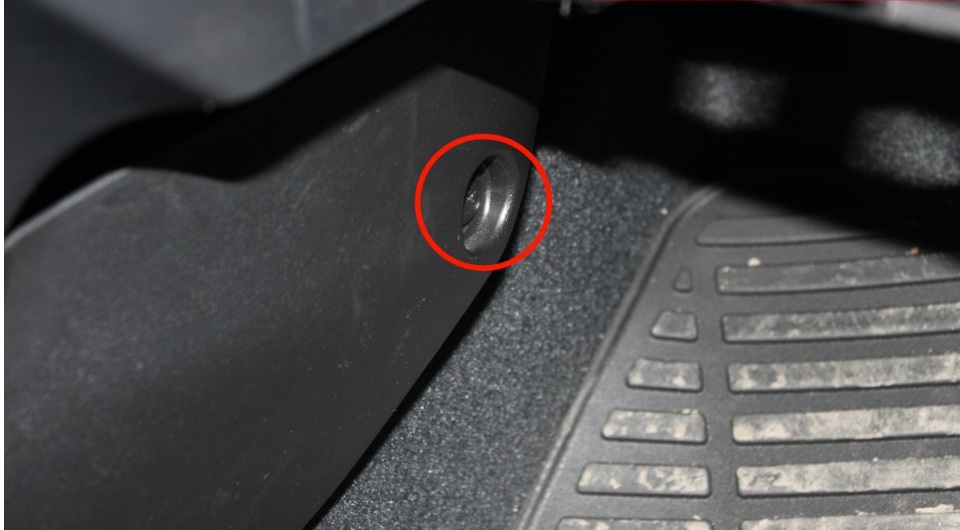

7. С правой стороны крестообразной отверткой отворачиваем фиксатор, пистона бокового крепления облицовки туннеля пола и вынимаем пистон.

С правой стороны отворачиваем фиксатор пистона бокового крепления облицовки туннеля пола на автомобиле Hyundai Solaris

Примечание:

Аналогично вынимаем пистон бокового крепления облицовки туннеля пола с правой стороны.

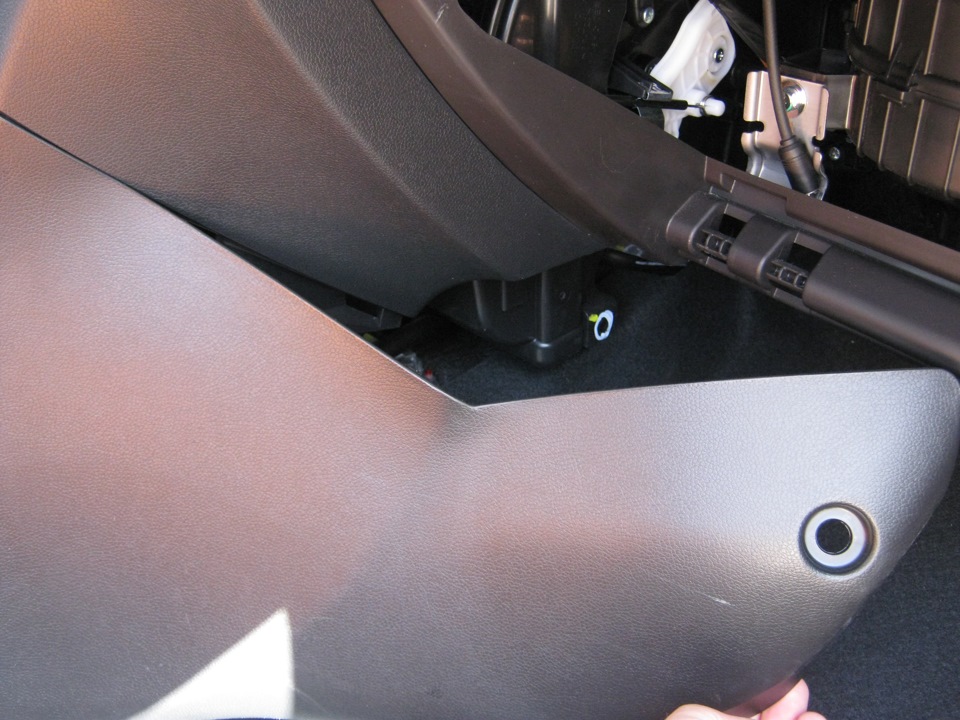

8. Отжимаем левую боковину облицовки туннеля пола.

Отжав левую боковину облицовки туннеля пола на автомобиле Hyundai Solaris

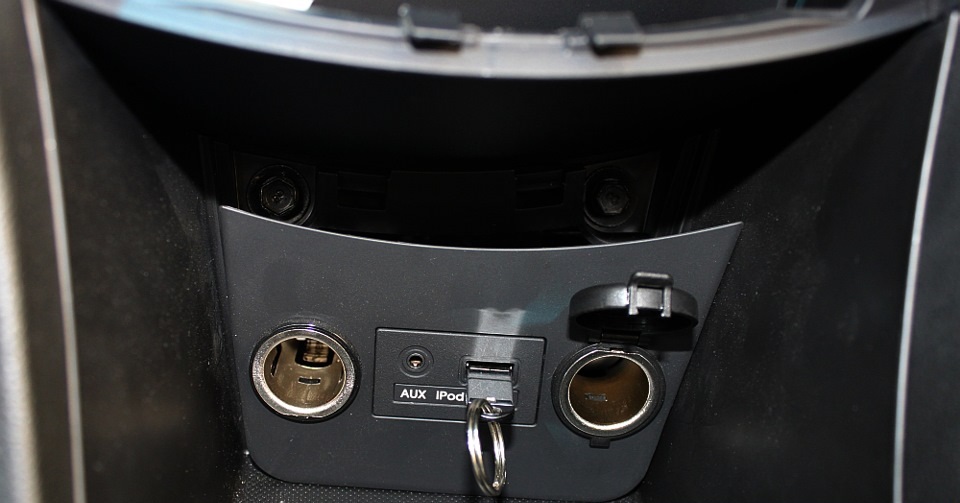

9. Просунув руку за левую боковину облицовки туннеля пола, рукой нажимаем изнутри на панель дополнительного оборудования и, преодолев сопротивление фиксаторов, выдвигаем ее из центральной консоли панели приборов.

Рукой нажимаем изнутри на панель дополнительного оборудования и выдвигаем ее из центральной консоли панели приборов на автомобиле Hyundai Solaris

Примечание:

Удобнее выталкивать панель дополнительного оборудования справа, так как слева мешает руль.

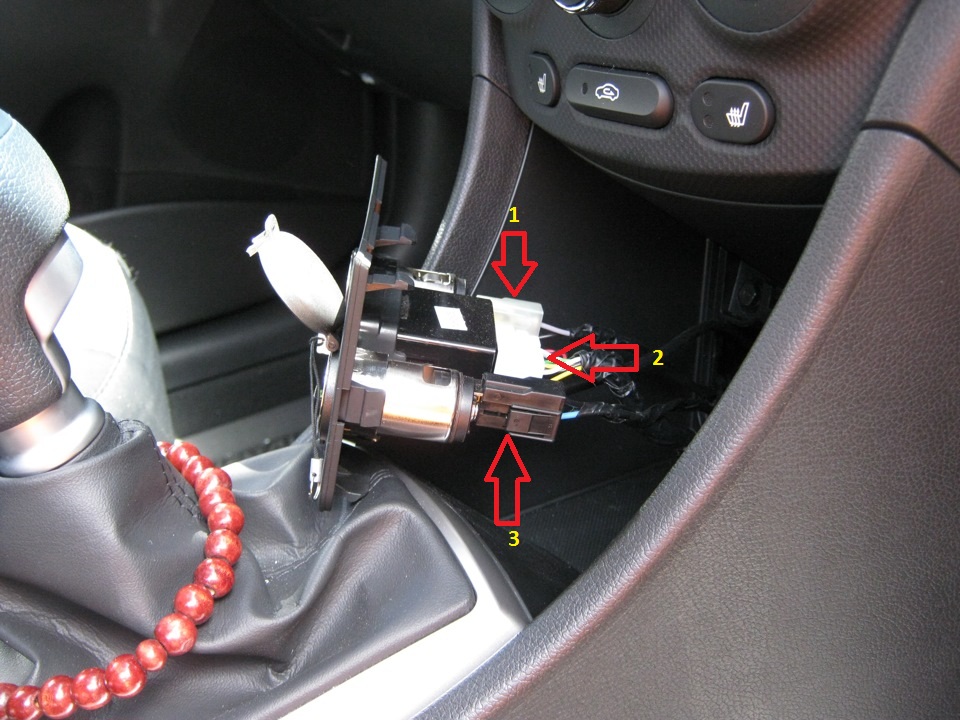

10. Отсоединяем три колодки проводов от панели дополнительного оборудования.

Отсоединяем три колодки проводов от панели дополнительного оборудования на автомобиле Hyundai Solaris

1 - колодка проводов с выводов прикуривателя;

2 - колодка жгута проводов от входов головного устройства системы звуковоспроизведения;

3 - колодка проводов с выводов электрической розетки.

11. Ключом «на 10» отворачиваем два болта крепления облицовки туннеля пола к панели приборов.

Отворачиваем два болта крепления облицовки туннеля пола к панели приборов на автомобиле Hyundai Solaris

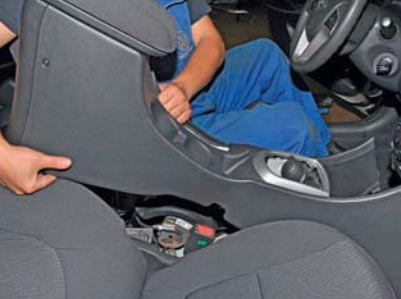

12. Отжимаем боковины туннеля пола в стороны, преодолевая сопротивление фиксаторов и снимаем облицовку туннеля пола, продев рамку с декоративным чехлом рычага переключения передач через отверстие в облицовке.

Снимаем облицовку туннеля пола на автомобиле Hyundai Solaris

13. Устанавливаем облицовку туннеля пола в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: http://carpedia.club
