Снятие и установка отопителя Lada Largus

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 10 мм
• Съемник хомутов типа 10614 "Stahlwille"
• Ключ с наконечником Torx (звездочка) Т20

Детали и расходники:

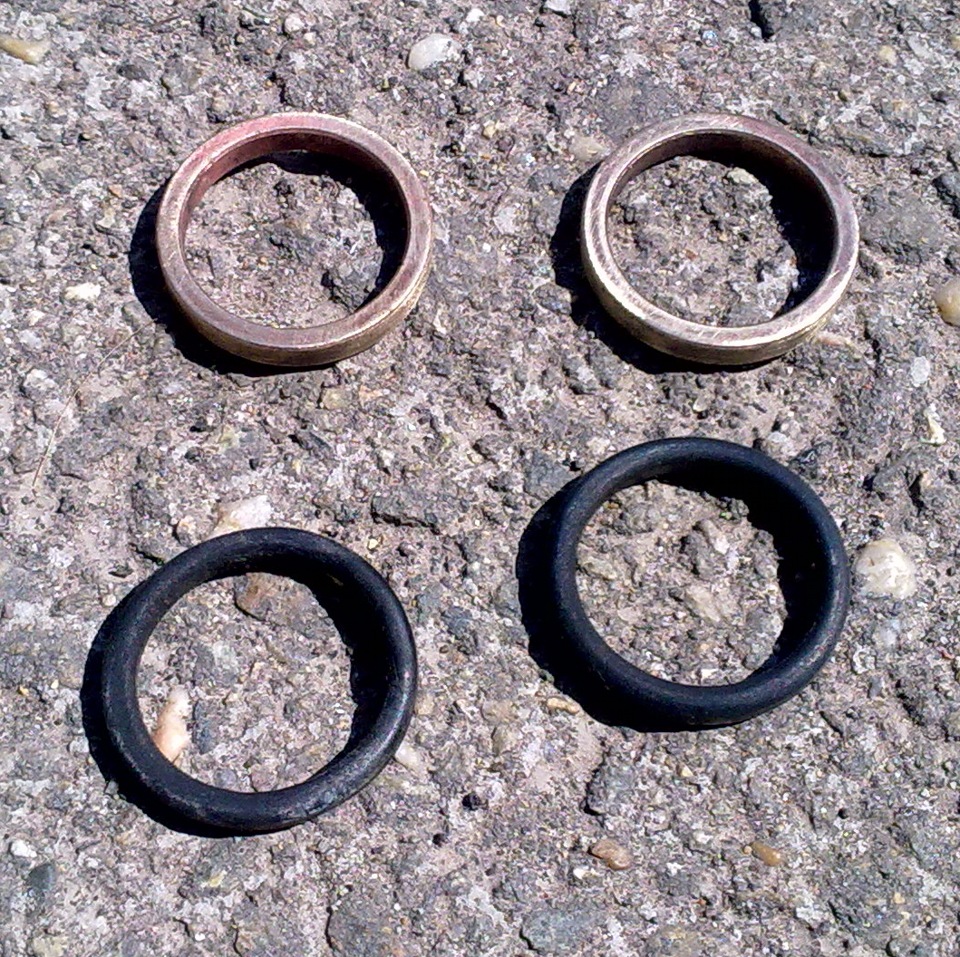

• Уплотнительные кольца для трубопроводов и блока испарителя кондиционера

• Масло компрессорное

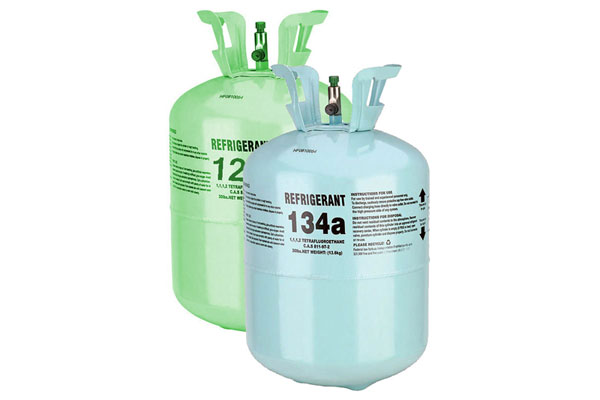

• Хладагент

• Уплотнительные кольца на патрубки системы отопления

1. Снять панель приборов.

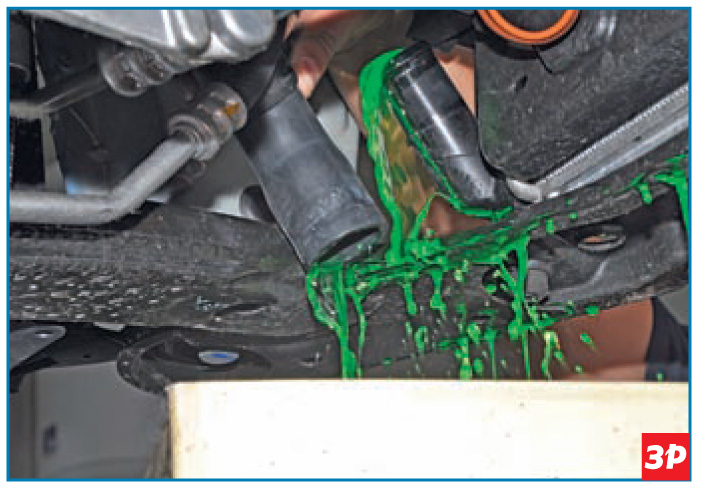

2. Слить охлаждающую жидкость

3. У автомобилей, оборудованных климатической установкой, следует выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование.

4. Отвернуть два болта 1, рисунок 1, нижнего крепления усилителя 2 поперечины панели приборов к основанию кузова (головка сменная 13, вороток).

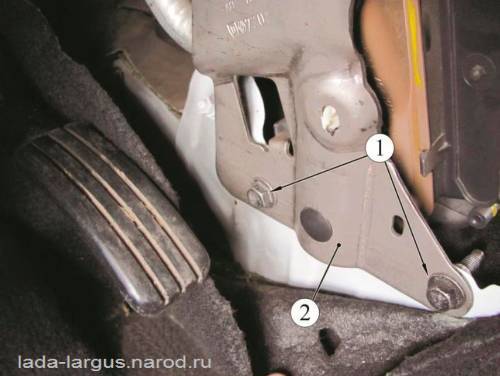

Рисунок 1 - Нижнее крепление усилителя поперечины панели приборов

1 - болт крепления усилителя поперечины панели приборов;

2 - усилитель поперечины панели приборов.

5. Отвернуть две гайки 1, рисунок 2, верхнего крепления усилителя 2 поперечины панели приборов. Отсоединить колодку 3 жгута проводов и снять усилитель 2 (головка сменная 13, вороток).

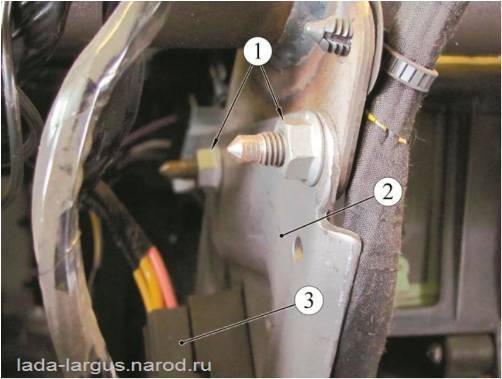

Рисунок 2 - Верхнее крепление усилителя поперечины панели приборов

1 - гайка крепления усилителя поперечины панели приборов;

2 - усилитель поперечины панели приборов;

3 - колодка жгута проводов.

6. Сжать и сдвинуть два хомута 4, рисунок 3 (съемник хомутов типа 10614 "Stahlwille").

7. Снять шланги подводящий 2 и отводящий 1 отопителя с патрубков 3 радиатора отопителя.

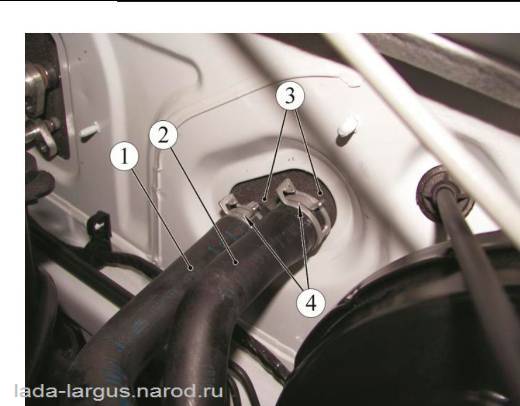

Рисунок 3 - Крепление шлангов системы отопления

1 - шланг отводящий отопителя;

2 - шланг подводящий отопителя;

3 - патрубки радиатора отопителя;

4 - хомут.

8. Отвернуть два винта 2, рисунок 4, крепления воздухораспределительного блока 1 к поперечине 3 (головка сменная Torx Т20, вороток).

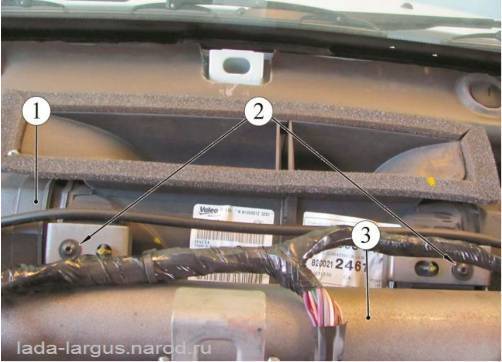

Рисунок 4 - Крепление воздухораспределительного блока к поперечине панели приборов

1 - воздухораспределительный блок;

2 - винт крепления блока к поперечине;

3 - поперечина панели приборов.

9. Отвернуть винт 4, рисунок 5, крепления левого переднего воздуховода и снять воздуховод, аналогично снять правый воздуховод (головка сменная Torx Т20, удлинитель, вороток).

10. Отвернуть по два винта 2 крепления поперечины 1 панели приборов справа и слева, отвести поперечину (головка сменная 13, вороток).

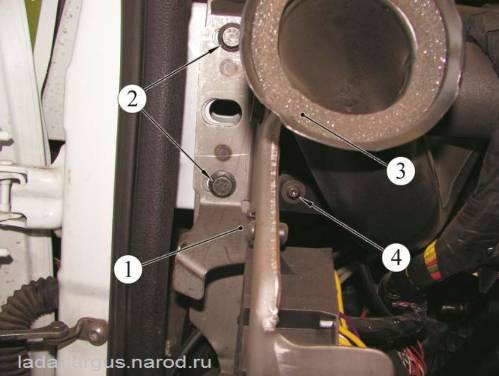

Рисунок 5- Крепление поперечины панели приборов и левого переднего воздуховода

1 - поперечина панели приборов;

2 - винт крепления поперечины;

3 - передний воздуховод;

4 - винт крепления воздуховода.

11. Для автомобилей, оборудованных системой кондиционирования: из моторного отсека отвернуть два болта 1, рисунок 6, крепления трубопроводов к испарителю, разъединить соединения и установить на трубопроводы и блок испарителя технологические заглушки (головка сменная 10, удлинитель, вороток).

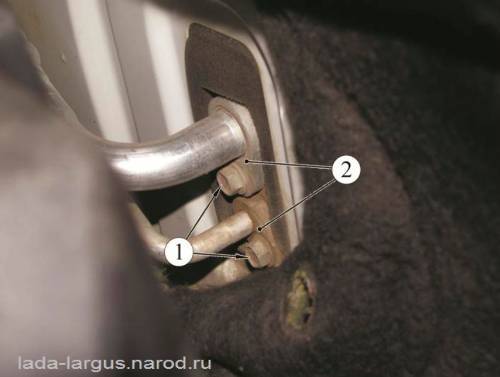

Рисунок 6 - Крепление трубопроводов испарителя

1 - болт крепления штуцеров трубопроводов;

2 - трубопроводы системы кондиционирования.

12. Отсоединить колодки жгута проводов от вентилятора, добавочного резистора.

13. Снять блок отопителя в сборе с блоком управления отоплением, кондиционированием и вентиляцией.

Установка

1. Установку произвести в порядке обратном снятию, при этом:

- для автомобилей, оборудованных системой кондиционирования воздуха: извлечь заглушки из трубопроводов и блока испарителя, установить на трубопроводы новые уплотнительные кольца. На уплотнительные кольца нанести масло компрессорное;

- выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом, согласно инструкции по эксплуатации на сервисное оборудование.

2. Проверить работоспособность системы отопления, кондиционирования и вентиляции.

Разборка

1. Снять блок управления отоплением, кондиционированием и вентиляцией, отсоединив тяги привода заслонок от блока отопителя.

2. Снять поролоновые уплотнители 2, рисунок 7.

3. Открутить два винта 3 и снять кронштейн патрубков 1 (головка сменная Torx Т20, удлинитель, вороток).

4. Отвернуть винт 4, и снять патрубки подводящий 7 и отводящий 8 радиатора 6 отопителя (головка сменная Torx Т20, удлинитель, вороток).

5. Отвернуть два винта 5, отжать три фиксатора, извлечь радиатор 6 из корпуса отопителя и слить остатки охлаждающей жидкости (головка сменная Torx Т20, вороток).

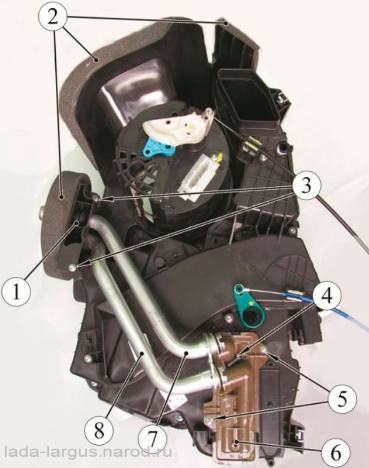

Рисунок 7 - Блок отопителя

1 - кронштейн патрубков;

2 - поролоновые уплотнители;

3 - винт крепления кронштейна патрубков;

4 - винт крепления патрубков;

5 - винт крепления радиатора;

6 - радиатор;

7 - патрубок подводящий;

8 - патрубок отводящий.

6. Отвернуть шесть винтов 1, рисунок 8, и разъединить блок отопителя на две части.

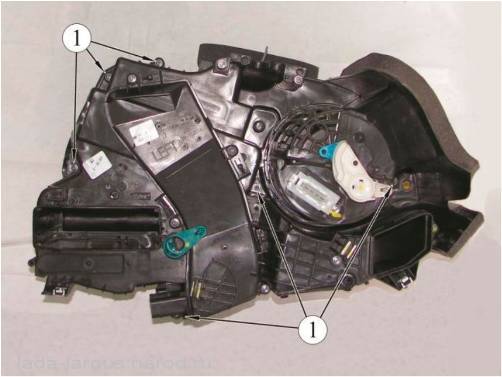

Рисунок 8 - Блок отопителя

1 - винты блока отопителя.

7. Извлечь испаритель 1, рисунок 9, из блока отопителя.

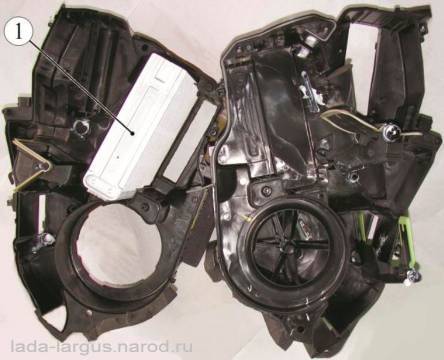

Рисунок 9 - Испаритель системы кондиционирования

1 - испаритель системы кондиционирования.

Сборка

1. Собрать блок отопителя в обратной последовательности, при этом:

- установить новые поролоновые уплотнители;

- установить на патрубки системы отопления новые уплотнительные кольца.

2. Предъявить отопитель ОТК. ОТК проверить отопитель на соответствие требованиям ТУ 017200-254-00232934 в объеме выполненных работ.
