Снятие и установка педали сцепления Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 12 мм
• Гаечный ключ рожковый 14 мм (2 шт.)
• Гаечный ключ рожковый 17 мм
• Плоскогубцы
• Гаечный ключ накидной разрезной 11 мм
• Отвертка плоская средняя

Детали и расходники:

• Возвратная пружина педали сцепления (при необходимости)
• Пластмассовые втулки педали оси (при необходимости)
• Консистентная смазка

Примечание:

Педаль сцепления снимают для замены пластмассовых втулок педали оси при появлении скрипа, заедания или увеличенном люфте, а также для замены возвратной пружины педали сцепления при ее повреждении.

1. Нажав на фиксатор колодки переднего жгута проводов, отсоединяем колодку от разъема датчика положения начала хода педали сцепления.

2. Аналогично отсоединяем колодку переднего жгута проводов от разъема датчика положения конца хода педали сцепления.

3. Извлеките пружинный фиксатор из отверстия, оси крепления наконечника штока, главного цилиндра привода выключения сцепления, и снимите шайбу.

4. Подденьте отверткой наконечник штока главного цилиндра привода выключения сцепления, и снимите с оси педали наконечник штока главного цилиндра привода выключения сцепления.

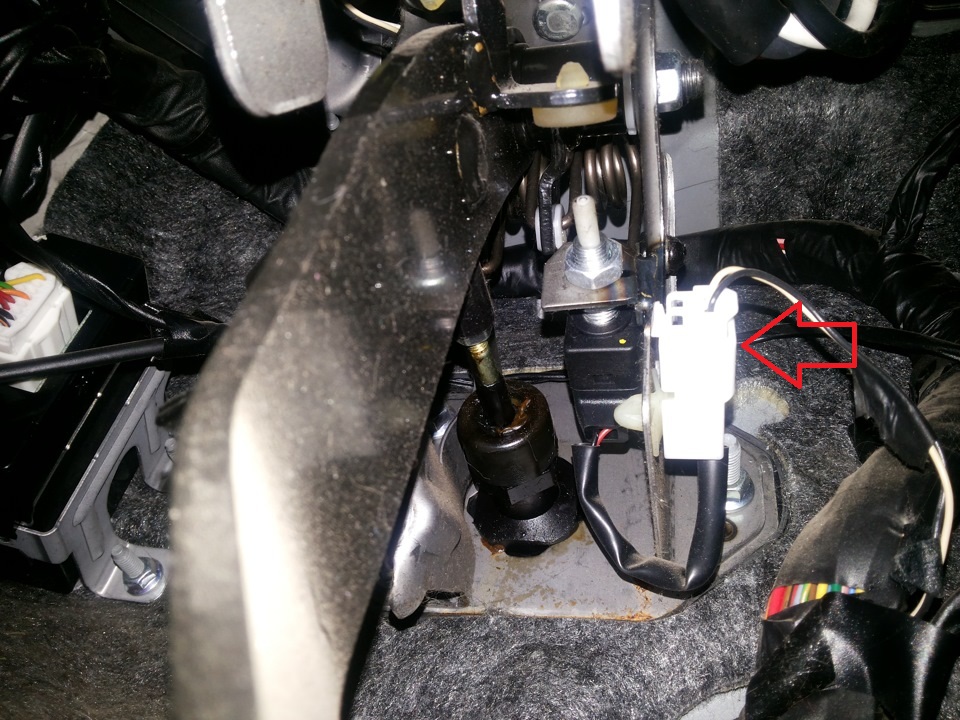

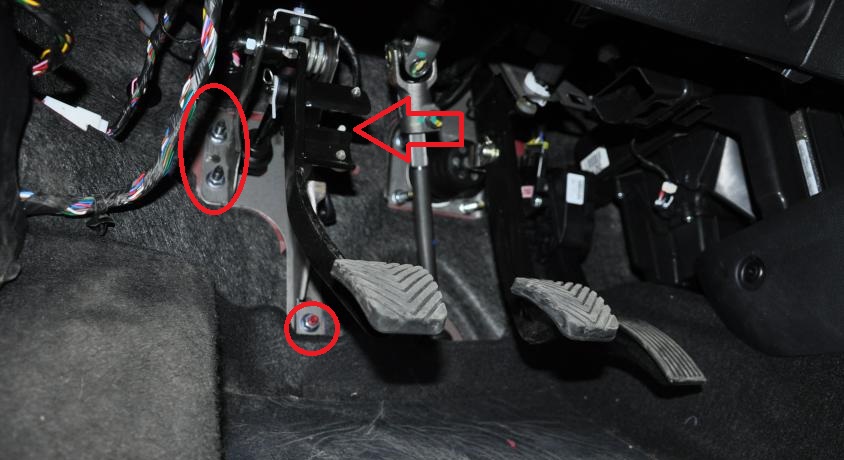

5. Отверните четыре гайки крепления педали сцепления к кузову.

Примечание:

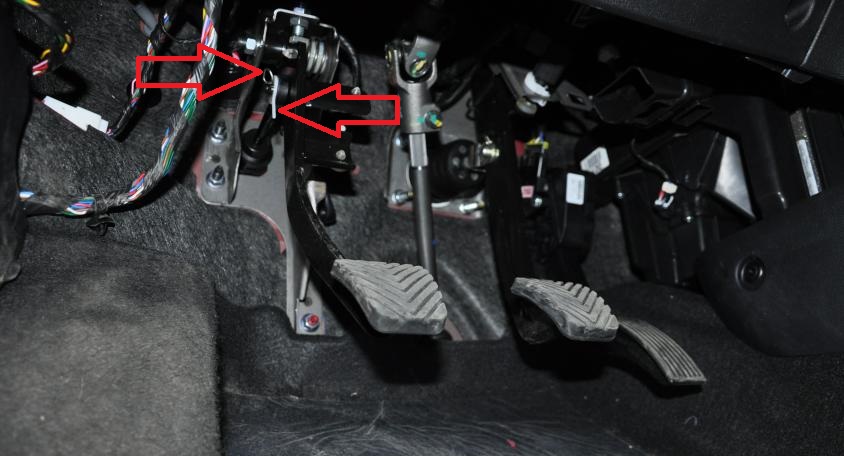

Одной гайки не видно, ее расположение показано стрелкой.

6. Снимите педаль сцепления.

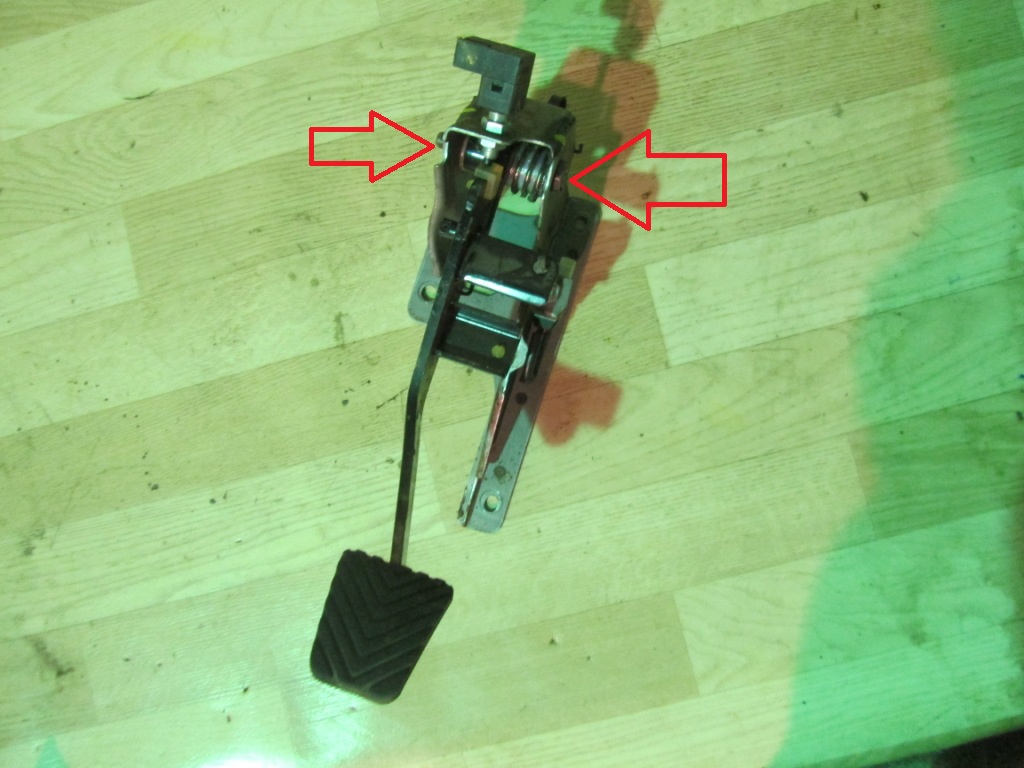

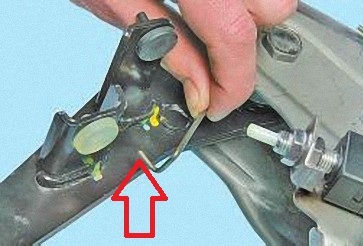

7. Выведите из зацепления с педалью сцепления отогнутый конец возвратной пружины.

8. Отожмите фиксаторы крепления колодки жгута проводов датчика начала хода педали сцепления и отсоедините колодку от кронштейна педали сцепления.

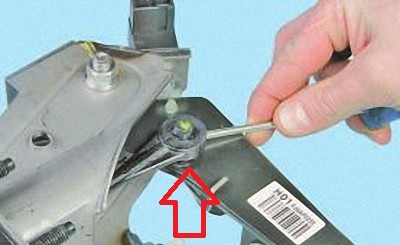

9. Удерживая ключом от проворачивания, отверните гайку крепления датчика начала хода педали сцепления, и снимите датчик начала хода педали сцепления.

10. Аналогичным образом снимите датчик конца хода педали сцепления.

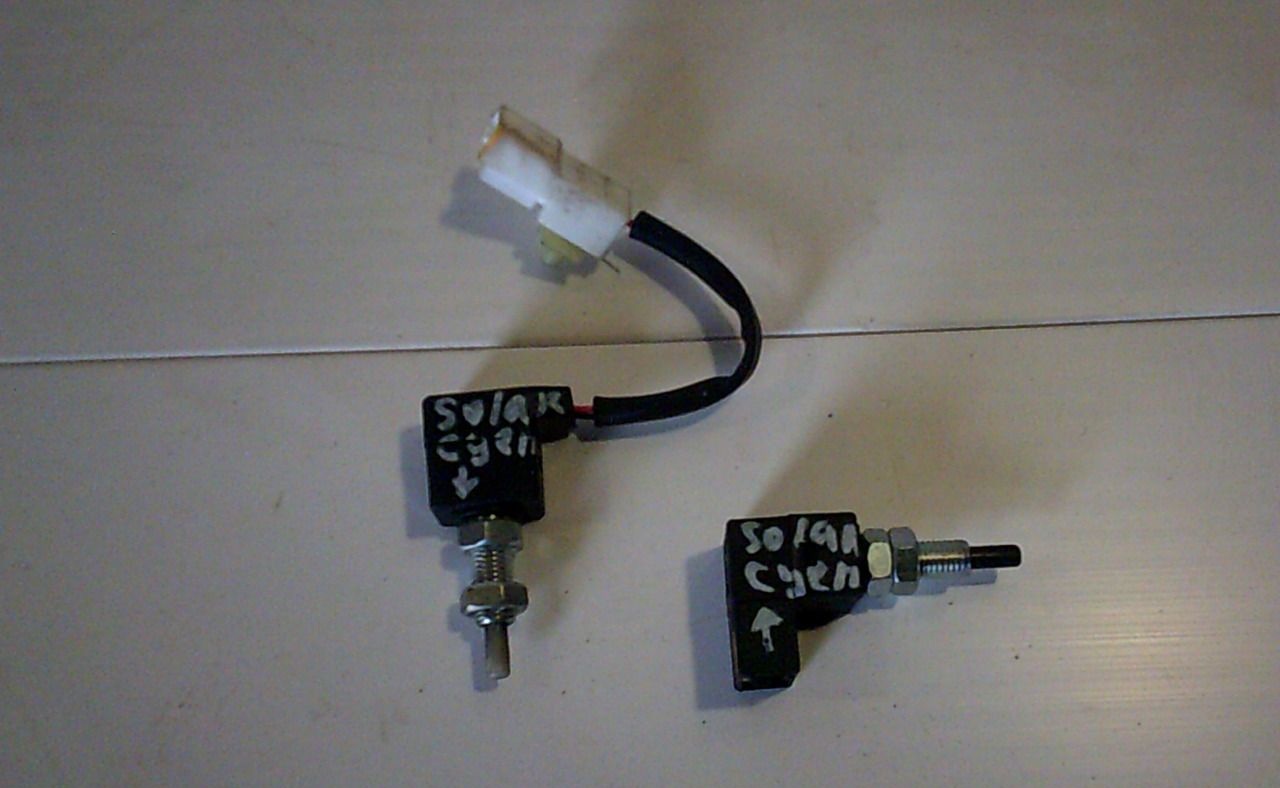

Примечание:

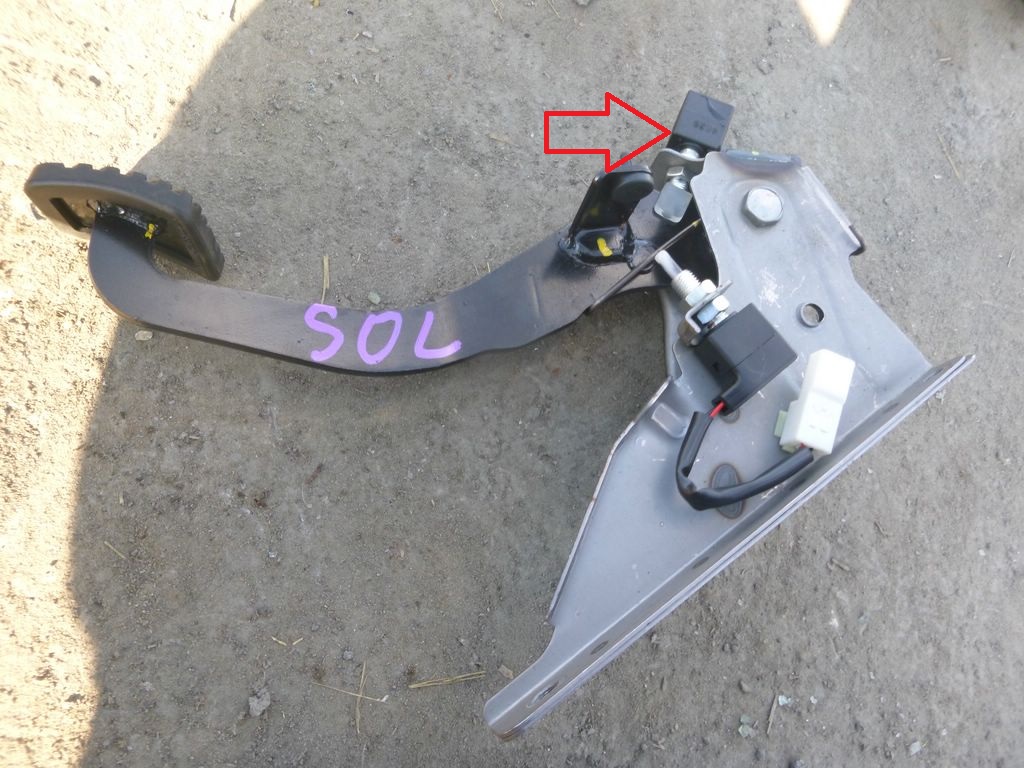

Датчики положения начала, и конца хода педали сцепления.

11. Отверните гайку крепления оси педали сцепления, удерживая ось от проворачивания вторым ключом, извлеките ось из отверстий педали и кронштейна.

12. Снимите с педали возвратную пружину.

Примечание:

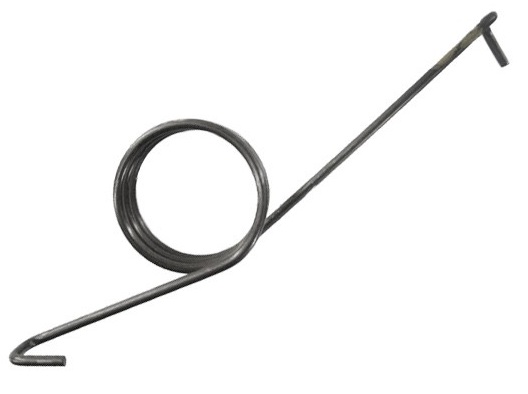

Возвратная пружина педали сцепления.

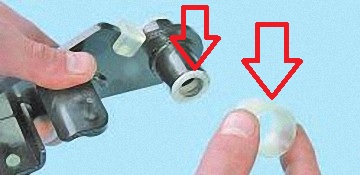

13. Снимите с педали дистанционную, и пластмассовые втулки.

14. Соберите педаль сцепления в порядке, обратном разборке.

Примечание:

Ось и втулки смажьте тонким слоем консистентной смазки. При необходимости установите новую возвратную пружину педали сцепления.

15. Установите педаль выключения сцепления в порядке, обратном снятию.
