Снятие и установка переднего бампера автомобиля Audi A4

Инструменты:

Отвертка плоская средняя

Передний бампер Audi A4

Передний бампер:

1 — два болта, 23Нм;
2 — воздушная решётка;
3 — винт;
4 — планка (закреплена с помощью двусторонней клейкой ленты);
5 — бампер;
6 — направляющая;
7 — шесть зажимов;
8 — две втулки;
9 — амортизаторы бампера;
10 — крыло;
11 — специальная гайка;
12 — локер;
13 — два винта.

1. Для снятия переднего бампера автомобиля отсоедините отрицательный кабель(-) аккумуляторной батареи.

2. Пометьте на шинах стрелками направление их вращения. Ослабьте болты крепления колеса. Поднимите и установите на подставки переднюю часть автомобиля и снимите колёса.

3. Снимите спереди нижнюю крышку двигателя, обратитесь к разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

4. Выверните болты снизу и отсоедините локер в передней части от бампера, а также от поперечины.

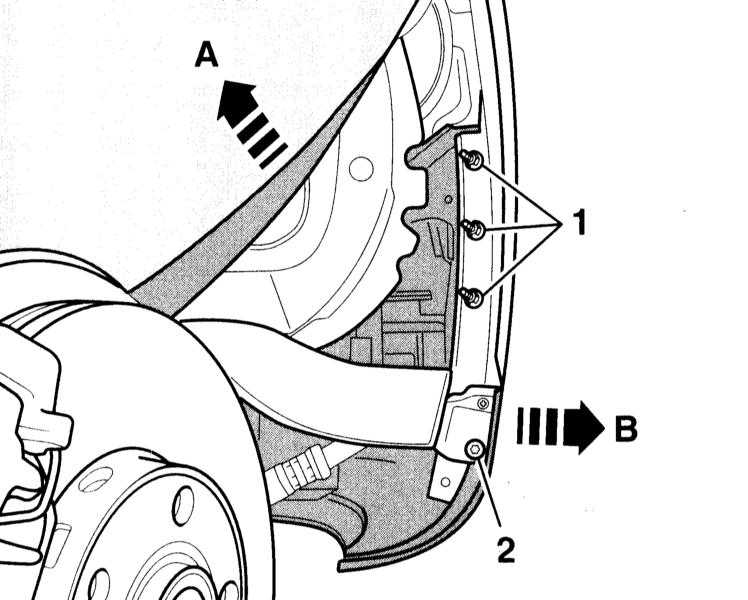

5. Отожмите локер (стрелка А) и отверните болт (2) и гайки (1).

Снятие переднего бампера автомобиля Audi A4

6. Снимите боковую часть бампера (стрелка В).

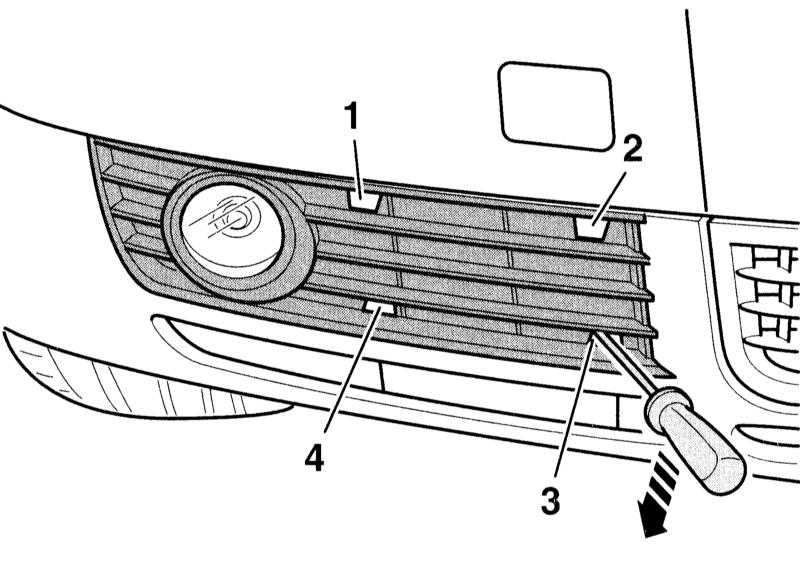

7. Отведите отвёрткой стопорные планки с (1) по (4) , отсоедините решётку и выньте из бампера.

Снятие переднего бампера автомобиля Audi A4

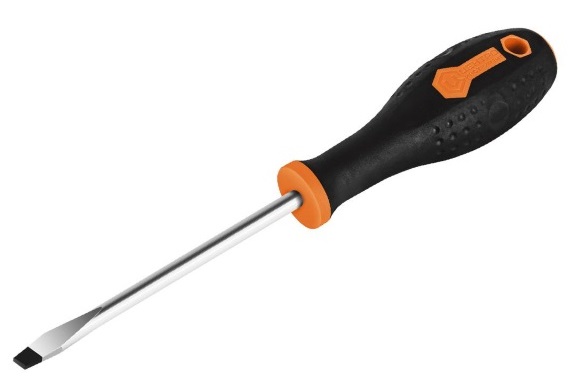

Отвертка плоская средняя Audi A4

Отвертка плоская средняя.

8. Выверните болт (1), находящийся сзади, обратитесь к иллюстрации Передний бампер.

9. Потяните бампер вперед.

10. Снимите шланг фароомывателя, если он имеется.

11. Рассоедините все разъёмы, идущие к бамперу.

12. С помощью ассистента снимите бампер вперед с амортизаторов столкновения (9).

13. Для установки переднего бампера автомобиля проверьте, установлены ли резьбовые штифты по бокам бампера, а также зажимы (7) и втулки (8) в крыльях, обратитесь к иллюстрации Передний бампер.

14. Установка выполняется в последовательности, обратной снятию. При этом закрепите бампер к амортизаторам столкновения моментом 23Нм. Следите за тем, чтобы резьбовые штифты с боков бампера вошли в отверстия на крыле.

15. Закрепите колёса, соблюдая направление их вращения. Опустите автомобиль на колёса и только после этого затяните крест-накрест болты крепления колеса моментом 120Нм.

16. Присоедините отрицательный кабель (-) аккумуляторной батареи.

Предупреждение:

Соблюдайте указания раздела Замена аккумуляторной батареи.
