Снятие и установка поперечной тяги и тяги управления Nissan Primera 2001-2007

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 17 мм
• Ключ рожковый 17 мм
• Ключ рожковый 18 мм
• Линейка

Детали и расходники:

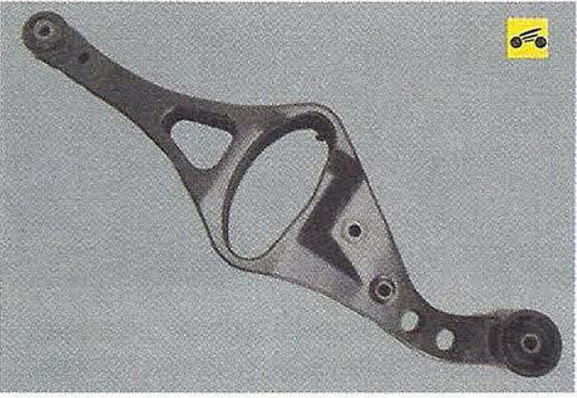

• Поперечный рычаг в сборе
• Управляющая тяга в сборе

1. Установите автомобиль на подъемник или смотровую канаву.

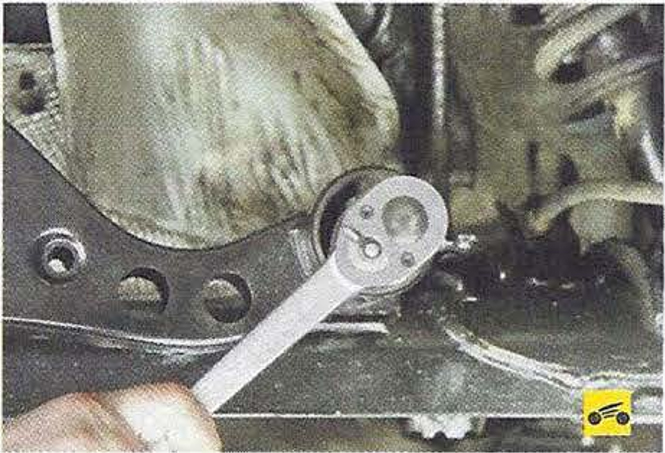

2. Выверните болт крепления управляющей тяги к балке задней подвески.

3. Отверните гайку крепления поперечного рычага к кронштейну балки.

4. Отверните гайку болта крепления поперечного рычага к кронштейну кузова, выньте болт и снимите поперечный рычаг в сборе с управляющей тягой.

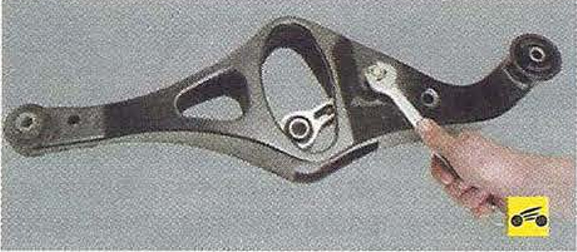

5. Отверните гайку болта крепления управляющей тяги к поперечному рычагу, выньте болт и отсоедините тягу от рычага.

6. Проверьте, нет ли деформации и трещин на поперечном рычаге. Замените поврежденный рычаг.

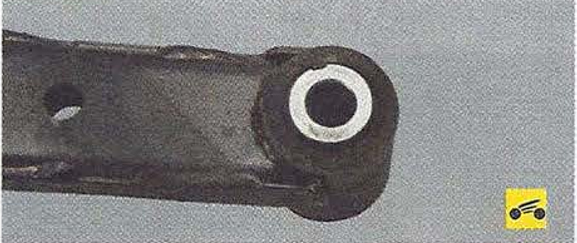

7. Проверьте состояние сайлентблока и резинометаллического шарнира.

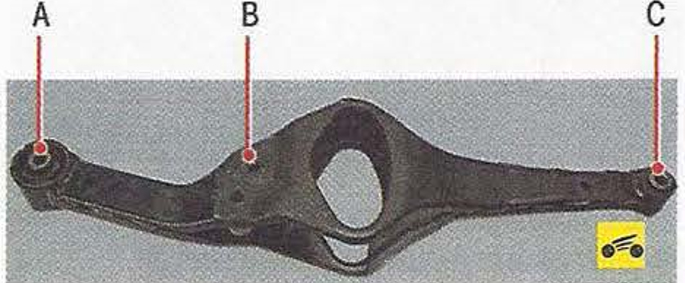

8. Измерьте расстояния АВ, ВС и АС. Если они значительно отличаются от нормы, замените поперечный рычаг в сборе. Номинальные значения расстояний:

1. АВ = 206,5-208,5 мм;

2. ВС = 393,5- 395,5 мм;

3. АС = 600,5- 603,5 мм.

9. Осмотрите управляющую тягу. На ней не должно быть трещин и механических повреждений. Измерьте расстояние между центрами внутренних втулок шарниров тяги. Оно должно составлять 106-108 мм. Если измеренное расстояние значительно отличается от нормы, замените управляющую тягу в сборе.

10. Установите детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Nissan Primera. Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.: Издательский Дом Третий Рим, 2008. - 368 с.: ил.
